FPGA JTAG EP4CE6-C EP4CE6E22C8N ALTERA Cyclone IV FPGA макетная плата + 12 комплектов аксессуаров = OpenEP4CE6-C посылка A
Плата разработки FPGA предназначена для серии ALTERA Cyclone IV, имеет встроенную EP4CE6 и интегрирует различные стандартные интерфейсы, довольно легко для периферийных экспансий.

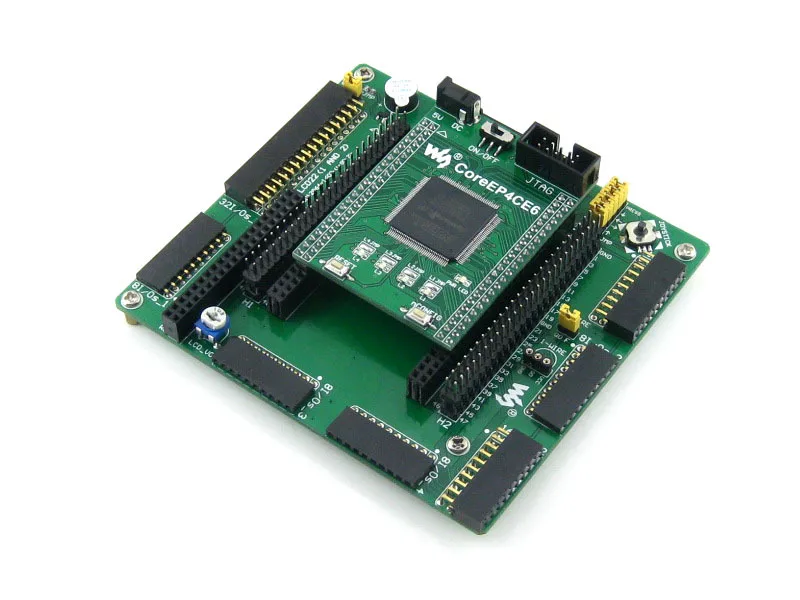

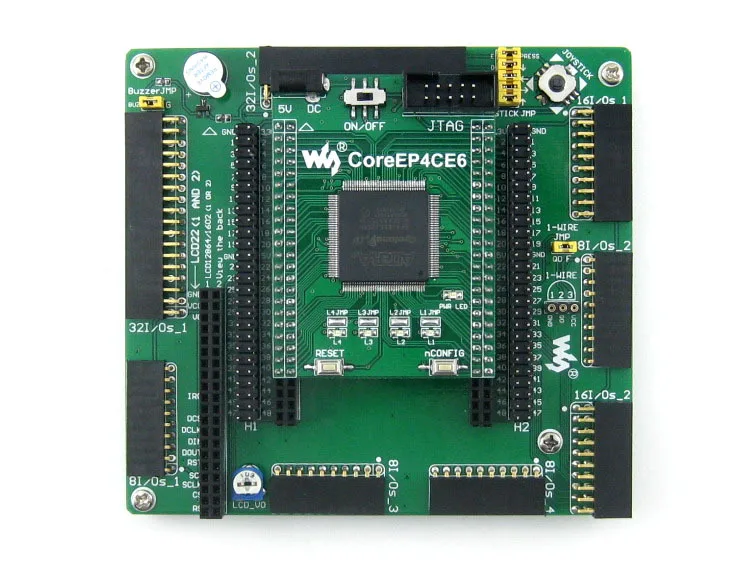

OpenEP4CE6-CЭто Плата развития FPGA, которая состоит из материнской платыDVK601И основная плата FPGACoreEP4CE6.

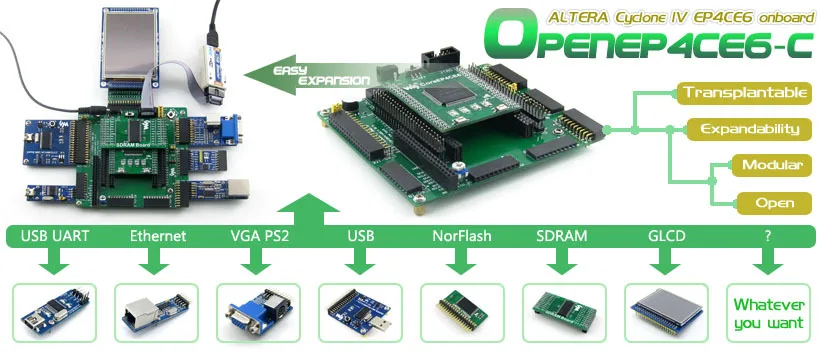

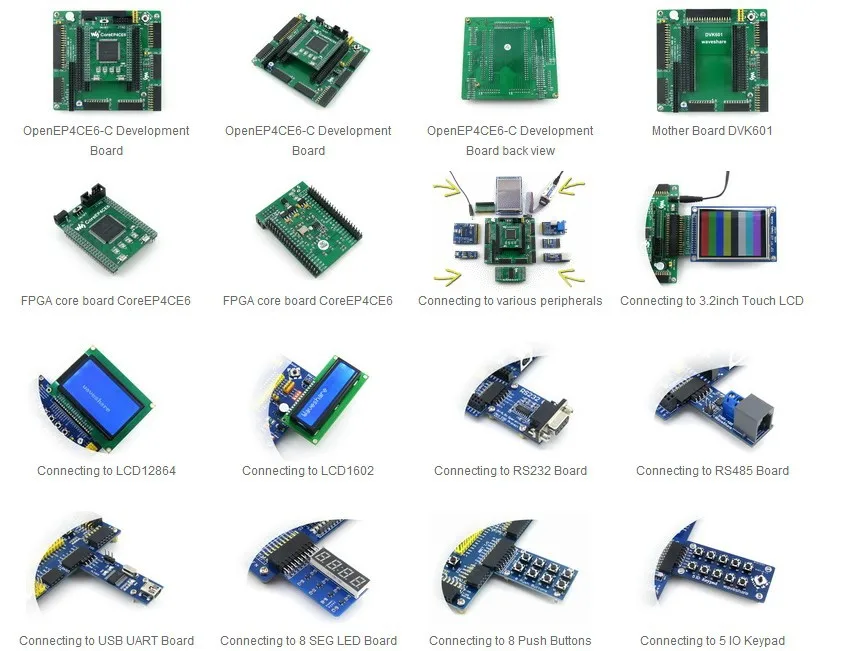

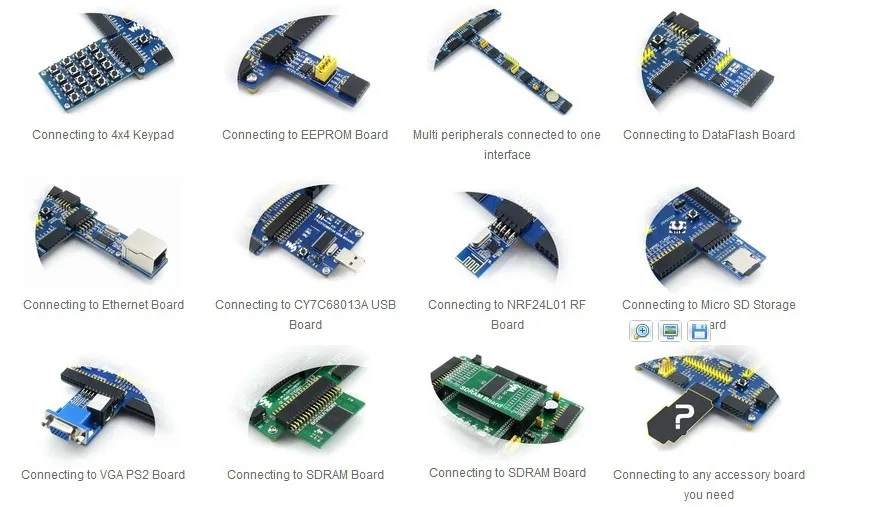

OpenEP4CE6-C поддерживает дальнейшее расширение с помощью различных дополнительных аксессуаров для конкретных приложений. Модульная и открытая конструкция делает его идеальным для запуска разработки приложений с устройствами ALTERA Cyclone IV серии FPGA. OpenEP4CE6-C позволяет легко и быстро начать дизайн с процессором Nios II.
FPGA CPLD разъем основной платы:Для легкого подключения основных плат, которые интегрируют чип FPGA CPLD на борту, например Core3S250E
Интерфейс 8I/Os_1,Для подключения комплектующих досок/модулей
Интерфейс 8I/Os_2,Для подключения комплектующих досок/модулей
Интерфейс 8I/Os_3,Для подключения комплектующих досок/модулей
Интерфейс 8I/Os_4,Для подключения комплектующих досок/модулей
Интерфейс 16I/Os_1,Для подключения комплектующих досок/модулей
Интерфейс 16I/Os_2,Для подключения комплектующих досок/модулей
Интерфейс 32I/Os_1,Для подключения комплектующих досок/модулей
Интерфейс 32I/Os_2,Для подключения комплектующих досок/модулей
Все интерфейсы ввода/вывода выше:
Способен моделироваться как USART, I2C, SPI, PS/2 и т. Д.
Способен управлять устройствами, такими как FRAM, FLASH, USB, Ethernet и т. д.
10.Расширительные разъемы FPGA
Контакты FPGA доступны на разъемах расширения

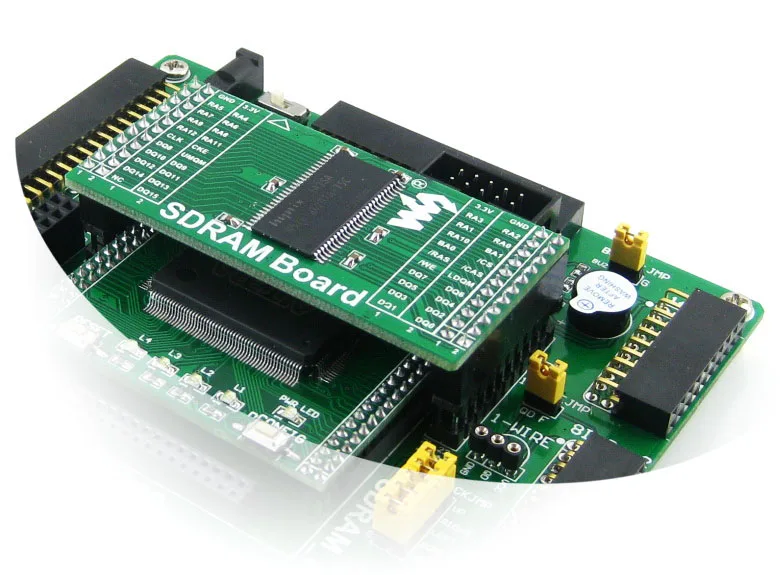

Для подключения платы аксессуаров SDRAM

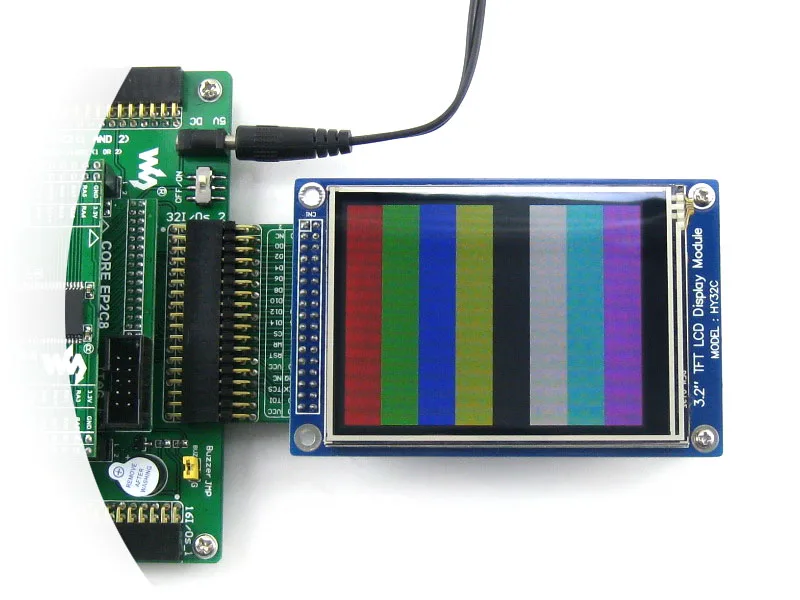

11.ЖК-интерфейс,Для подключения LCD22, LCD12864, LCD1602
12.Однопроводный интерфейс:Легко подключается к однопроводным устройствам (К-92 посылка), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. Д.
13.Зуммер
14.Джойстик:Пять позиций
15.Потенциометр:Для регулировки подсветки LCD22 или LCD12864, LCD1602 регулировка контрастности
16.Перемычка зуммера
17.Перемычка для джойстика
18.Перемычка с одним проводом
Для джемперов 16-18:
Короткая перемычка для подключения к I/Os, используемая в коде примера
Откройте перемычку для подключения к другим пользовательским контактам через перемычки
DVK601 поддерживает широкий спектр различных основных плат, поэтому некоторые интерфейсы могут быть не подключены и бесполезны при подключении к определенной основной плате.

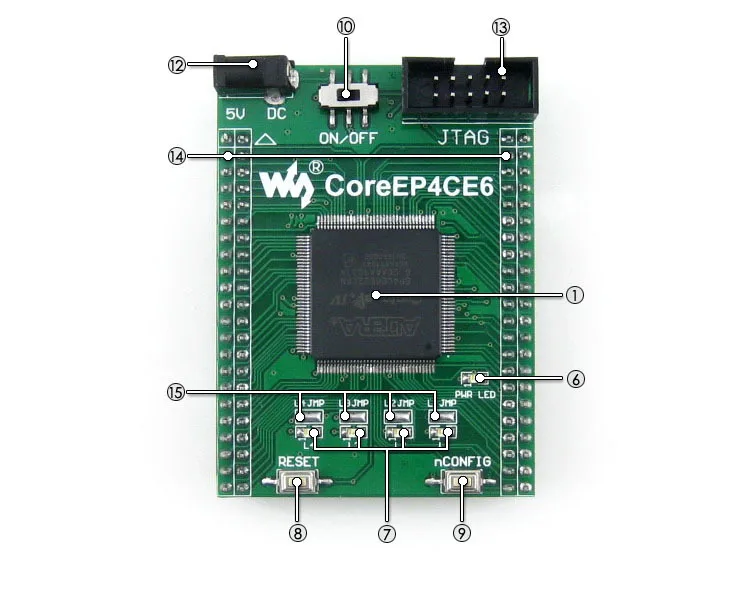

EP4CE6E22C8N:Устройство ALTERA Cyclone IV FPGA с функциями:
Рабочая частота:50 МГц
Рабочее напряжение:1,15 в ~ 3,465 в
Посылка:QFP144
I/Os:80
LEs:6K
RAM:270кб
PLLs:2
Отладка/программирование:Поддержка jtag
AMS1117-3.3 (с нижней стороны),3,3 V регулятор напряжения
AMS1117-2.5 (с нижней стороны),2,5 V регулятор напряжения
AMS1117-1.2 (с нижней стороны),1,2 V регулятор напряжения
EPCS16 (на нижней стороне),Встроенная последовательная флэш-память, для хранения кода
Индикатор питания
Светодиоды
Кнопка сброса
Кнопка nCONFIG:Для повторной настройки чипа FPGA, эквивалент перезарядки питания
Выключатель питания
50 м активный кристалл (на нижней стороне)
5V DC jack
Интерфейс JTAG:Для отладки/программирования
Расширитель FPGA pins,VCC, GND и все порты ввода/вывода доступны на разъемах расширения для дальнейшего расширения
Светодиодный джемпер
Примечание: OpenEP4CE6-C не интегрирует любые функции программирования/отладки, требуется программист/отладчик.

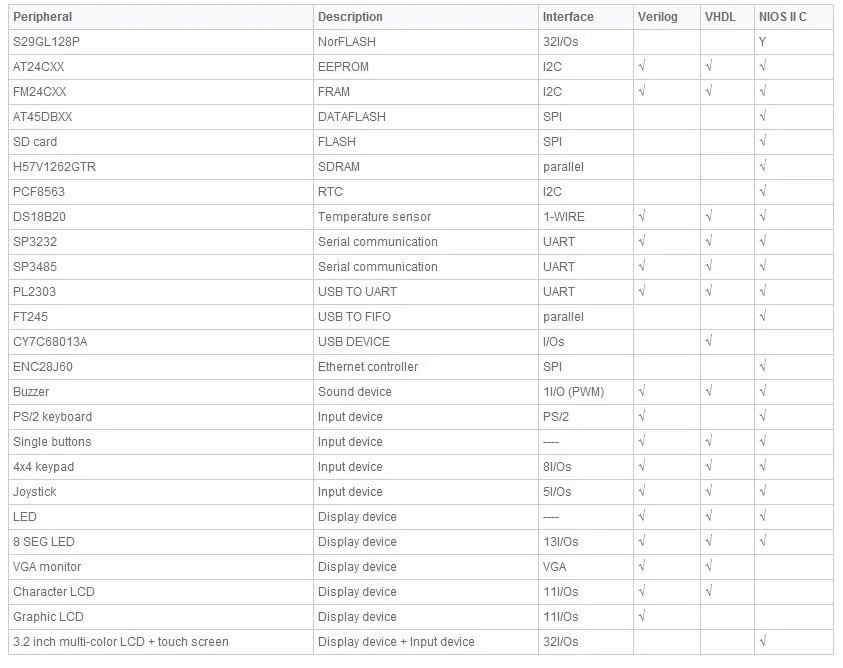

OpenEP4CE6-C FPGA development board поставляется с различными примерами кодов для поддерживаемых периферийных устройств, которые позволяют быстро начать разработку собственного приложения.
Плата разработки OpenEP4CE6-C FPGA интегрирует интерфейс JTAG для программирования/отладки.
JTAG названия и описание сигнала
Штырь
Название сигнала
Описание
1
TCK
Сигнал часов
2
GND
Сигнал заземления
3
TDO
Данные от устройства
4
VCC(TRGT)
Целевой источник питания
5
TMS
JTAG state machine control
6
NC
Нет подключения
7
NC
Нет подключения
8
NC
Нет подключения
9
TDI
Данные для устройства
10
GND
Сигнал заземления
Надпись JTAG
Руководство пользователя CD включает следующие ресурсы разработки:
Сопутствующее программное обеспечение (Quaters II, NIOS II и т. Д.)
Демонстрационный код (Verilog, VHDL и NIOS II C)
Схема (PDF)
FPGA разработка документов (спецификации и т. Д.)

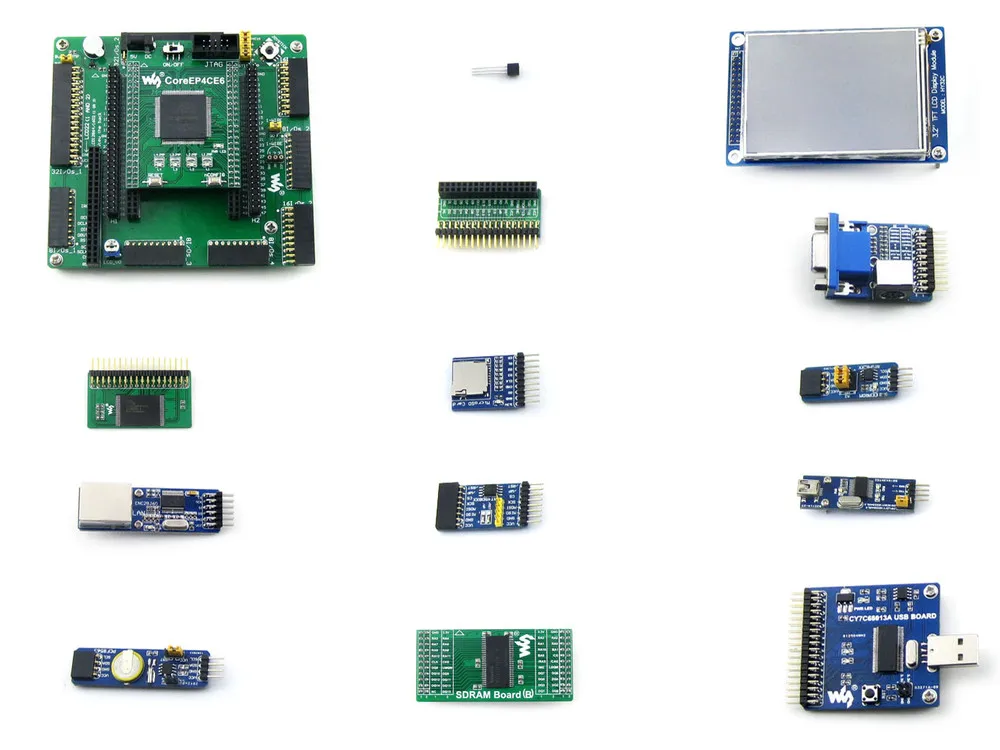

Посылка содержит
В"Стандартная посылка"И"Комплектующие для досок посылка"Ниже включены.
