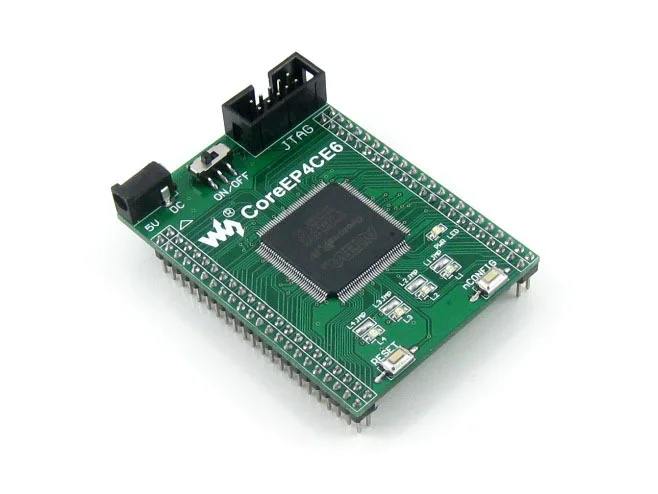

Материнская плата FPGA, имеет чип ALTERA Cyclone IV EP4CE6E22C8N, встроенный
CoreEP4CE6-это системная плата FPGA, которая имеет встроенное устройство EP4CE6E22C8N, поддерживает более широкое расширение.
Встроенное устройство последовательной настройки EPCS16SI8N
Интегрированная Базовая схема FPGA, например, цепь часов
Встроенная кнопка nCONFIG, кнопка сброса, 4 светодиода
Все порты I/O доступны на штырьковые наконечники
Встроенный интерфейс для отлаживания/программирования JTAG
2,54 мм header дизайн, пригодные для подключаемые в вашем приложении системы

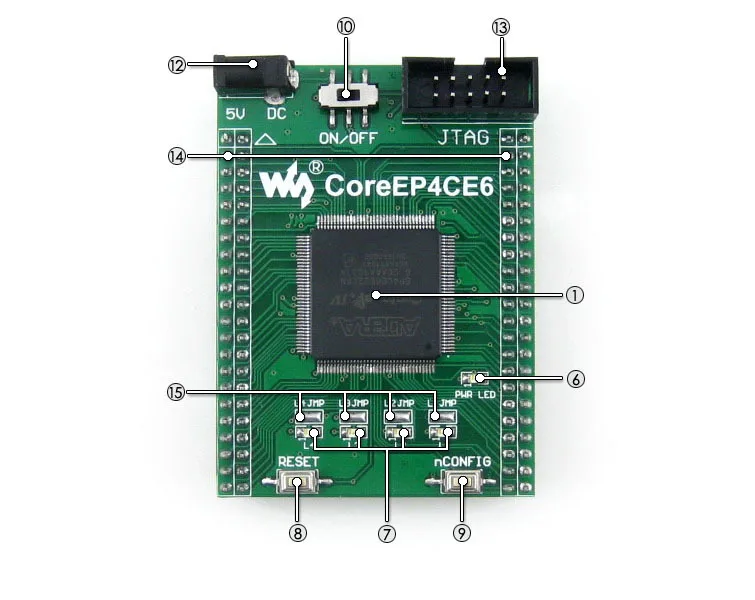

Что на плате
EP4CE6E22C8N:Устройство ALTERA Cyclone IV FPGA, оснащенное:

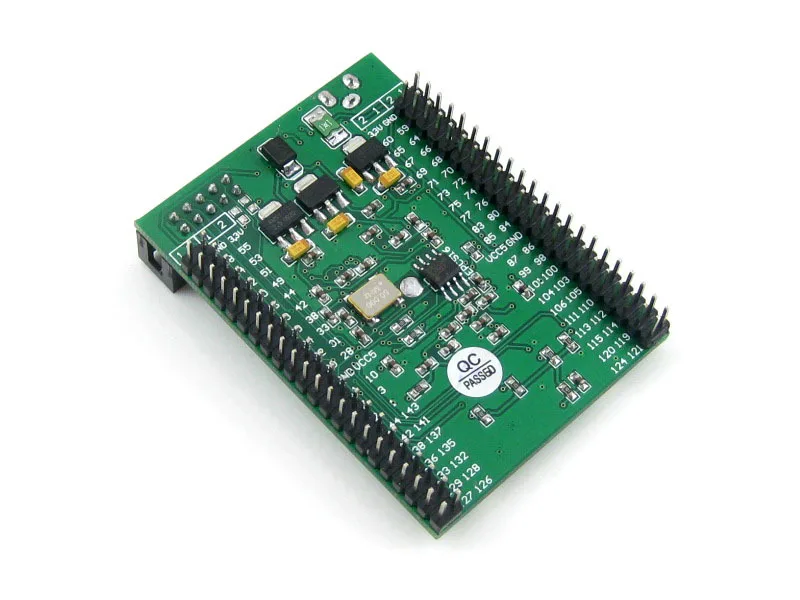

Рабочая частота:50 МГцОперационной Напряжение:1,15 V ~ 3,465 VПосылка:QFP144I/Os:80LEs:6KОперативная память:270kbPLLs: 2Исправление/программирование:Поддержка JTAG AMS1117-3.3 (с нижней стороны),3,3 V регулятор напряжения AMS1117-2.5 (с нижней стороны),2,5 V регулятор напряжения AMS1117-1.2 (с нижней стороны),1,2 V регулятор напряжения EPCS16 (с нижней стороны),Встроенная память серии FLASH, для хранения кода Мощность индикатор Светодиоды Кнопка сброса Nconfig кнопки:Может быть использован для настройки чип FPGA, эквивалент мощности сброс Мощность переключатель Активный кристалл 50 м (на нижней стороне) Разъем постоянного тока 5 В JTAG интерфейс:Для гайки/программирования Расширитель FPGA pins,Разъемы расширения доступны для VCC, GND и всех портов ввода/вывода для дальнейшего расширения Светодиодный джемперы
Примечание:

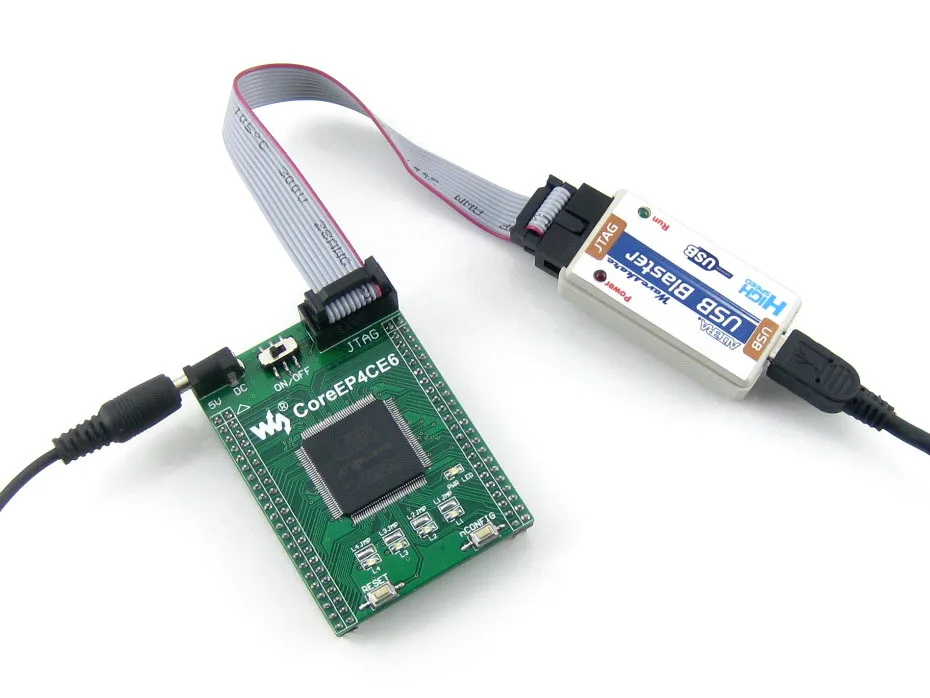

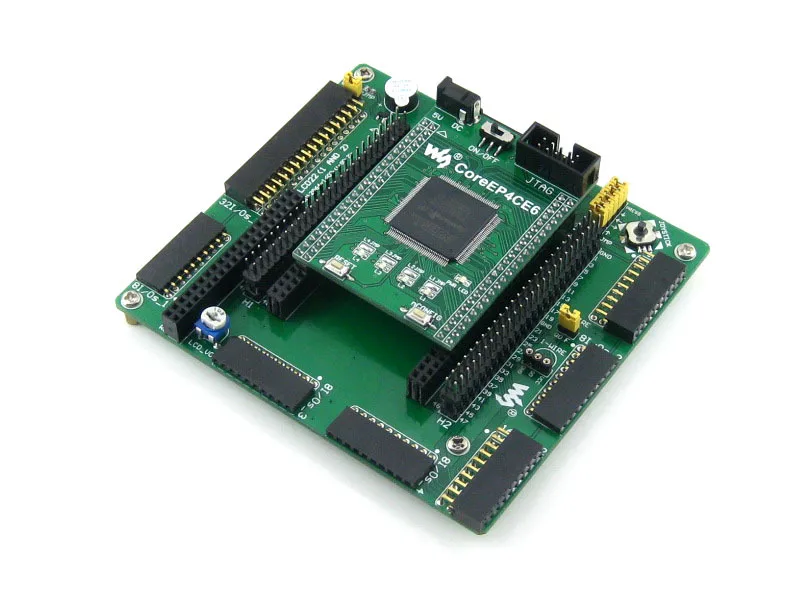

CoreEP4CE6 обеспечивает интерфейс для отлаживания JTAG, но не интегрирует какую-либо функцию отлаживания, требуется декодер.Материнская плата и программатор/дебютор на фотографиях не включены в цену.
Джтаг Интерфейс

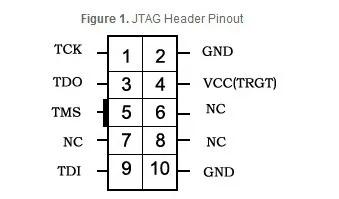

На приведенной ниже рис. Изображена надпись JTAG
Руководство пользователя CD включает в себя следующие компоненты:
Соответствующее программное обеспечение (Quaters II, NIOS II и т. д.) Демонстрационный код (Verilog, VHDL и NIOS II C) Схема (PDF) Документы разработки FPGA (таблицы данных и т. д.)
Посылка содержит

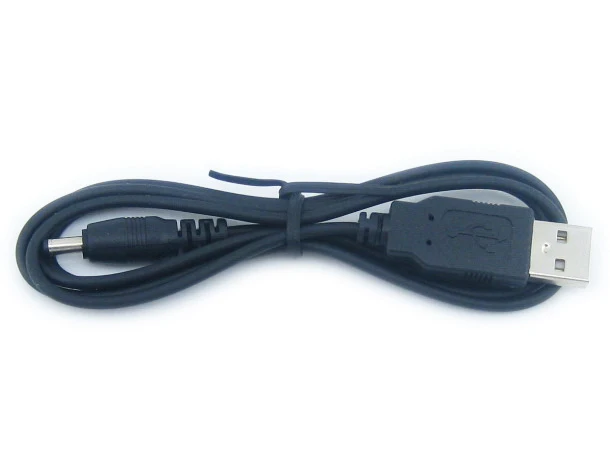

CoreEP4CE6 core board x 1 Кабель питания USB x 1 Руководство пользователя CD x 1
