5 шт.лот, плата Altera Cyclone CoreEP4CE6 EP4CE6E22C8N EP4CE6 ALTERA Cyclone IV CPLD FPGA, системная плата разработки, полная IOs

5 шт./лот Altera Cyclone Board CoreEP4CE6 EP4CE6E22C8N EP4CE6 ALTERA Cyclone IV CPLD & FPGA Development Core Board Full IOs

Обзор

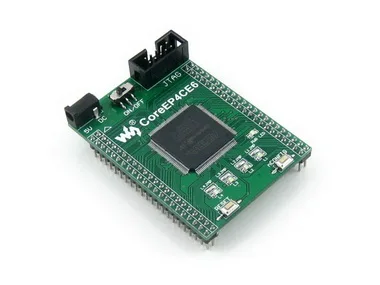

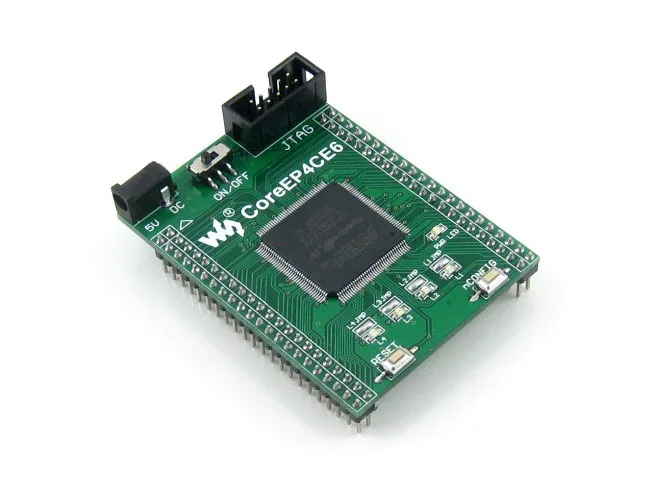

CoreEP4CE6-это основная плата FPGA, которая оснащена встроенным устройством EP4CE6E22C8N, поддерживает дальнейшее расширение.

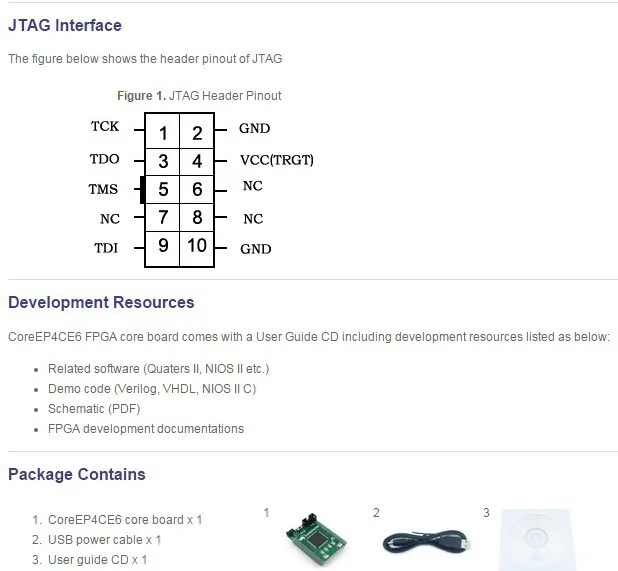

Бортовое последовательное устройство конфигурации EPCS16SI8N Интегрированная Базовая схема FPGA, такая как часы Встроенная кнопка nCONFIG, кнопка сброса, 4 светодиода Все порты ввода/вывода доступны на контактных заголовках Бортовой JTAG отладка/программирование интерфейс 2,54 мм шаговый шаг, подходит для подключения к вашей системе приложений Что на борту

EP4CE6E22C8N:Устройство ALTERA Cyclone IV FPGA с функциями: Рабочая частота:50 МГц Операционной Напряжение:1,15 в ~ 3,465 в Посылка:QFP144 I/Os:80 LEs:6K Оперативная память:270kb PLLs: 2 Отладка/программирование:Поддержка JTAG AMS1117-3.3,3,3 V регулятор напряжения AMS1117-2.5,2,5 V регулятор напряжения AMS1117-1.2,1,2 V регулятор напряжения EPCS16,Встроенная последовательная флэш-память, для хранения кода Мощность индикатор Светодиоды Кнопка сброса Nconfig кнопки:Может быть использован для настройки чип FPGA, эквивалент мощности сброс Мощность переключатель 50 м активный кристаллический осциллятор 5V DC jack JTAG интерфейс:Для отладки/программирования Расширитель FPGA pins,VCC, GND и все порты ввода/вывода доступны на разъемах расширения для дальнейшего расширения Светодиодный джемперы Фото

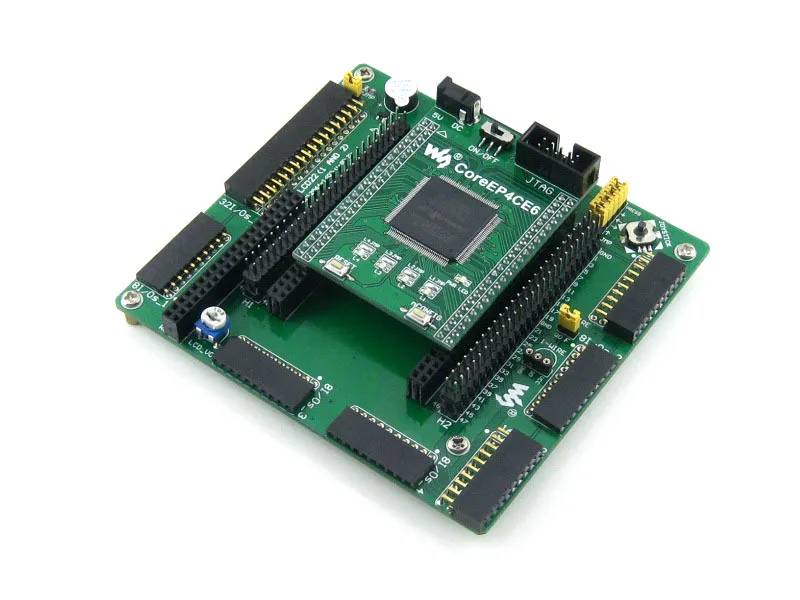

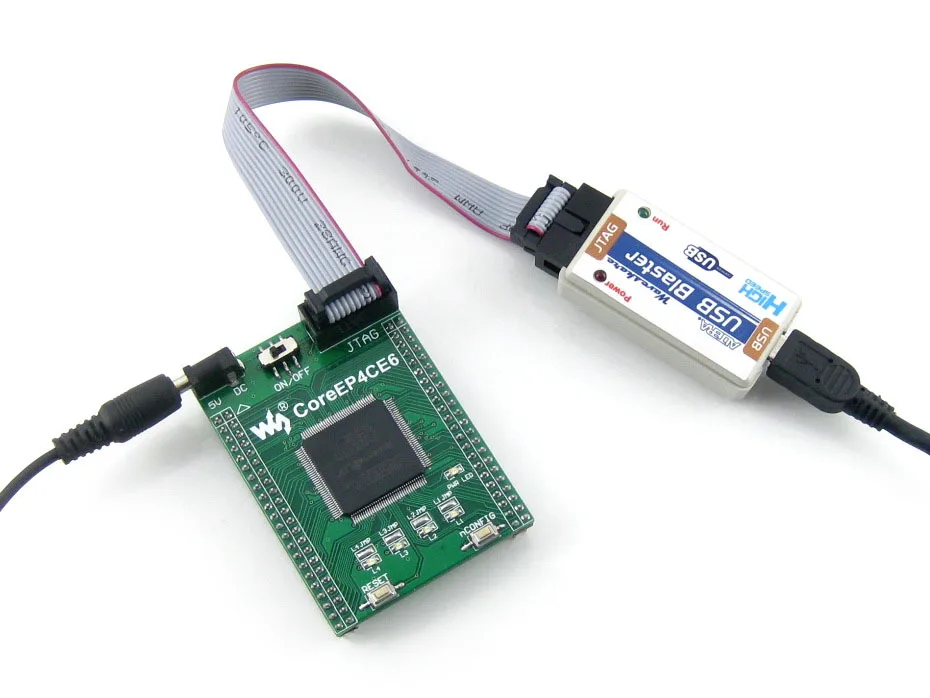

Примечание:CoreEP4CE6 предоставляет интерфейс отладки JTAG, но не интегрирует любую функцию отладки, требуется отладчик.Материнская плата и программист/отладчик на фотографиях не включены в цену.
