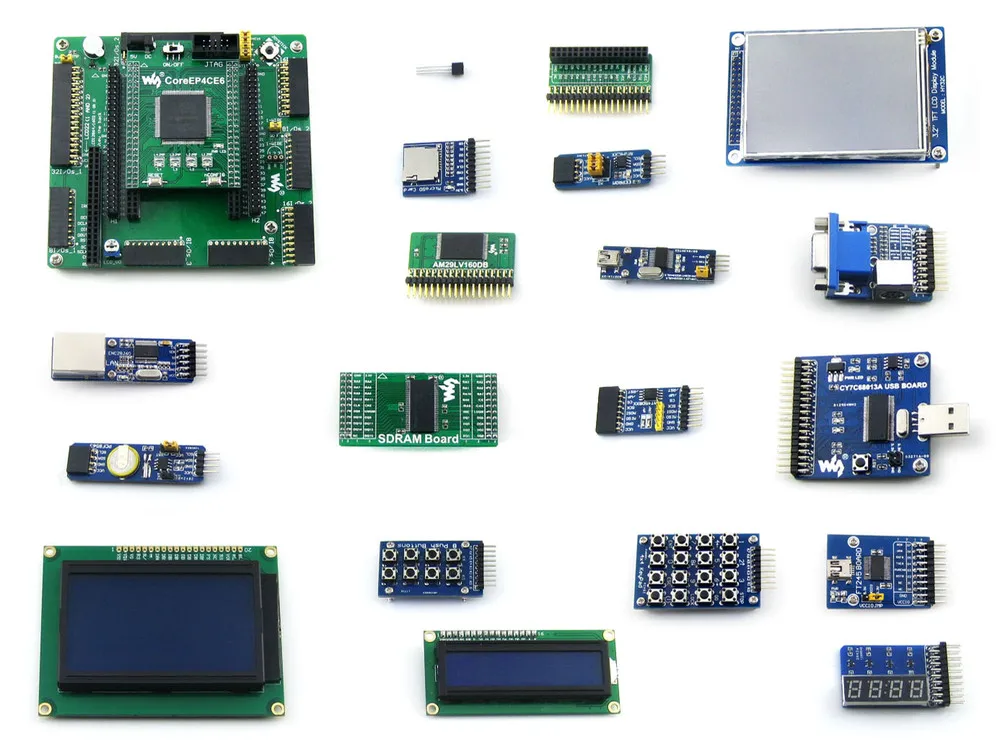

Циклонная плата Altera EP4CE6E22C8N, макетная плата ALTERA Cyclone IV FPGA + 18 комплектов аксессуаров = EP4CE6-C упаковка B

Altera Cyclone Board EP4CE6-C EP4CE6E22C8N ALTERA Cyclone IV FPGA Development Board + 18 комплектов аксессуаров = OpenEP4CE6-C посылка B

Плата разработки FPGA предназначена для серии ALTERA Cyclone IV, имеет встроенную EP4CE6 и интегрирует различные стандартные интерфейсы, довольно легко для периферийных экспансий.

Обзор

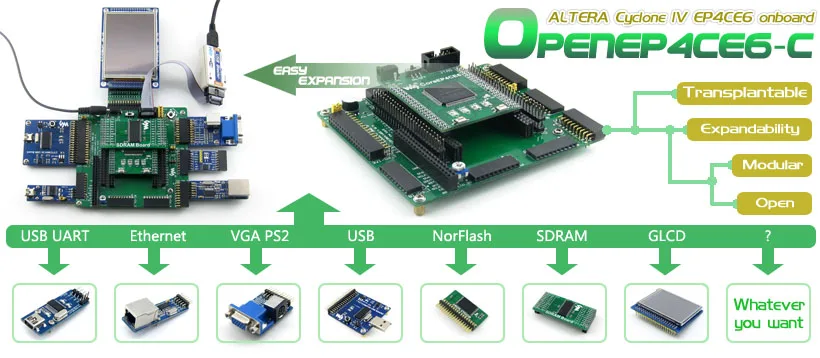

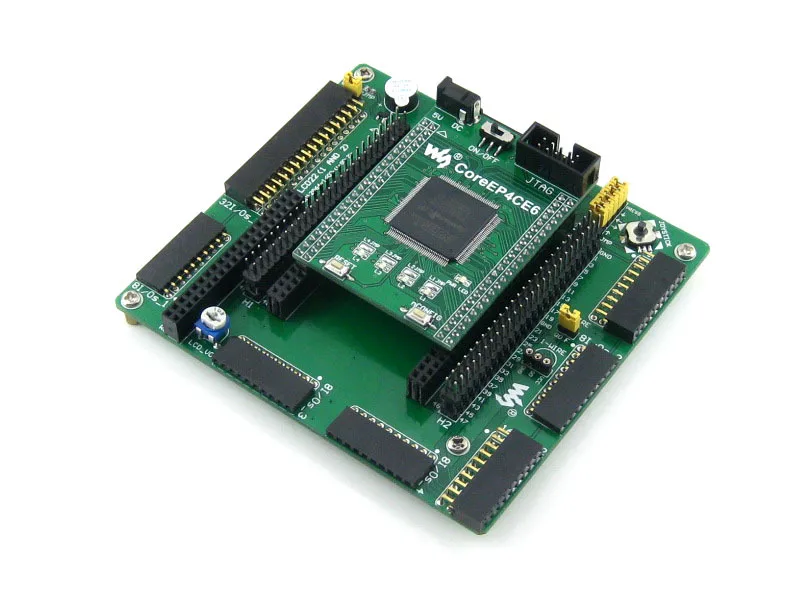

OpenEP4CE6-CЭто Плата развития FPGA, которая состоит из материнской платыDVK601И основная плата FPGACoreEP4CE6.

OpenEP4CE6-C поддерживает дальнейшее расширение с помощью различных дополнительных аксессуаров для конкретных приложений. Модульная и открытая конструкция делает его идеальным для запуска разработки приложений с устройствами ALTERA Cyclone IV серии FPGA. OpenEP4CE6-C позволяет легко и быстро начать дизайн с процессором Nios II.

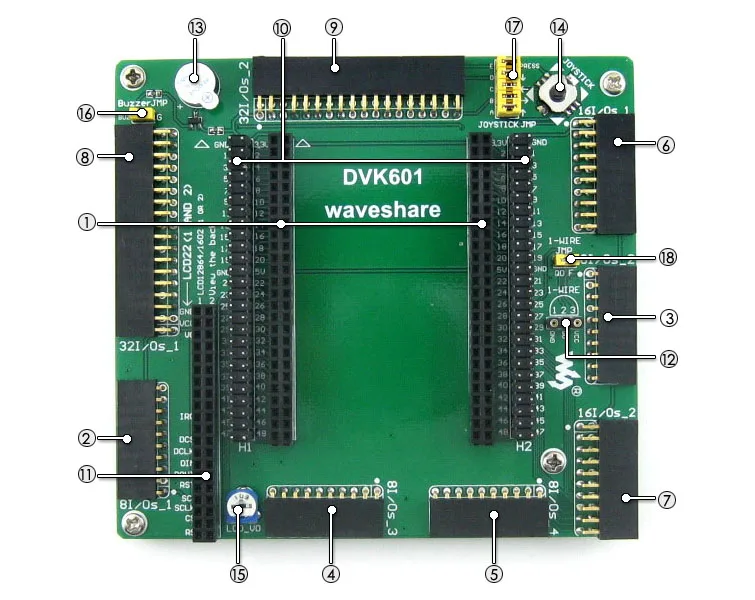

Что на материнском доске

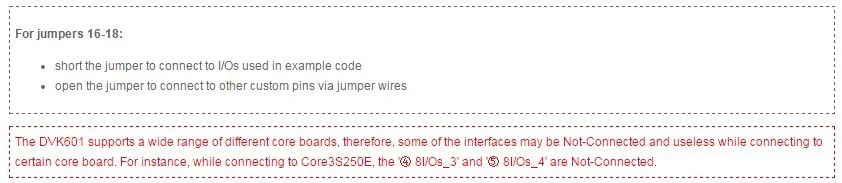

FPGA CPLD разъем основной платы:Для легкого подключения основных плат, которые интегрируют чип FPGA CPLD на борту Интерфейс 8I/Os_1,Для подключения комплектующих досок/модулей Интерфейс 8I/Os_2,Для подключения комплектующих досок/модулей Интерфейс 8I/Os_3,Для подключения комплектующих досок/модулей Интерфейс 8I/Os_4,Для подключения комплектующих досок/модулей Интерфейс 16I/Os_1,Для подключения комплектующих досок/модулей Интерфейс 16I/Os_2,Для подключения комплектующих досок/модулей Интерфейс 32I/Os_1,Для подключения комплектующих досок/модулей Интерфейс 32I/Os_2,Для подключения комплектующих досок/модулей Расширительные разъемы FPGA Контакты FPGA доступны на разъемах расширения Для подключения платы аксессуаров SDRAM ЖК-интерфейс,Для подключения LCD22, LCD12864, LCD1602 Однопроводный интерфейс:Легко подключается к однопроводным устройствам (К-92 посылка), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. Д. Зуммер Джойстик:Пять позиций Потенциометр:Для регулировки подсветки LCD22 или LCD12864, LCD1602 регулировка контрастности Перемычка зуммера Перемычка для джойстика Перемычка с одним проводом

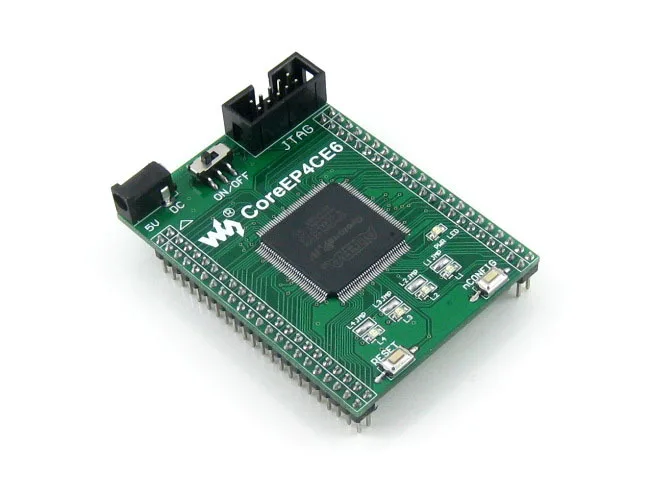

Что на CoreEP4CE6

EP4CE6E22C8N:Устройство ALTERA Cyclone IV FPGA с функциями: Рабочая частота:50 МГц Рабочее напряжение:1,15 V-3,465 V Посылка:QFP144 I/Os:80 LEs:6K RAM:270кб PLLs:2. Отладка/программирование:Поддержка JTAG AMS1117-3.3,3,3 V регулятор напряжения AMS1117-2.5,2,5 V регулятор напряжения AMS1117-1.2,1,2 V регулятор напряжения EPCS16,Встроенная последовательная флэш-память, для хранения кода Индикатор питания Светодиоды Кнопка сброса Кнопка nCONFIG:Для повторной настройки чипа FPGA, эквивалент перезарядки питания Выключатель питания 50 м активный кристаллический осциллятор 5V DC jack Интерфейс JTAG:Для отладки/программирования Расширитель FPGA pins,VCC, GND и все порты ввода/вывода доступны на разъемах расширения для дальнейшего расширения Светодиодный джемпер Фотографии

Примечание: OpenEP4CE6-C не интегрирует любые функции программирования/отладки, требуется программист/отладчик.

Примеры

OpenEP4CE6-C FPGA development board поставляется с различными примерами кодов для поддерживаемых периферийных устройств, которые позволяют быстро начать разработку собственного приложения.

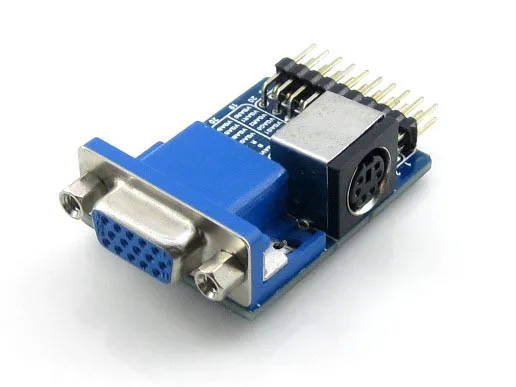

Периферийное устройство Описание Интерфейс Verilog VHDL NIOS II C S29GL128P NorFLASH 32I/Os Y AT24CXX EEPROM I2C И radic; И radic; И radic; FM24CXX Фрам I2C И radic; И radic; И radic; AT45DBXX DATAFLASH SPI И radic; Sd-карта Вспышка SPI И radic; H57V1262GTR SDRAM Параллельный И radic; PCF8563 RTC I2C И radic; DS18B20 Датчик температуры 1 провод И radic; И radic; И radic; SP3232 Серийное общение UART И radic; И radic; И radic; SP3485 Серийное общение UART И radic; И radic; И radic; PL2303 USB для UART UART И radic; И radic; И radic; FT245 USB TO FIFO Параллельный И radic; CY7C68013A Usb-устройство I/Os И radic; ENC28J60 Контроллер Ethernet SPI И radic; Зуммер Звуковое устройство 1I/O (ШИМ) И radic; И radic; И radic; Клавиатура PS/2 Входное устройство PS/2 И radic; И radic; Одиночные кнопки Входное устройство ---- И radic; И radic; И radic; 4x4 клавиатуры Входное устройство 8I/Os И radic; И radic; И radic; Джойстик Входное устройство 5I/Os И radic; И radic; И radic; Светодиодный Демонстрационное устройство ---- И radic; И radic; И radic; 8 SEG светодиодный Демонстрационное устройство 13I/Os И radic; И radic; И radic; Монитор VGA Демонстрационное устройство VGA И radic; И radic; Персональный ЖК-дисплей Демонстрационное устройство 11I/Os И radic; И radic; Графический ЖК-дисплей Демонстрационное устройство 11I/Os И radic; 3,2 дюймовый Мульти-Цвет ЖК-дисплей + сенсорный экран Устройство отображения + устройство ввода 32I/Os И radic; Интерфейс отладки/программирования

Плата разработки OpenEP4CE6-C FPGA интегрирует интерфейс JTAG для программирования/отладки.

JTAG названия и описание сигнала Штырь Название сигнала Описание 1. TCK Сигнал часов 2. GND Сигнал заземления 3. TDO Данные от устройства 4. VCC(TRGT) Целевой источник питания 5 TMS JTAG state machine control 6 NC Нет подключения 7 NC Нет подключения 8 NC Нет подключения 9 TDI Данные для устройства 10 GND Сигнал заземления Надпись JTAG

Ресурсы для развития Сопутствующее программное обеспечение (Quaters II, NIOS II и т. Д.) Демонстрационный код (Verilog, VHDL и NIOS II C) Схема (PDF) FPGA разработка документов (спецификации и т. Д.) Вики:Www.waveshare.com/wiki/OpenEP4CE6-C Посылка содержит

В"Стандартная посылка"И"Комплектующие для досок посылка"Ниже включены.
