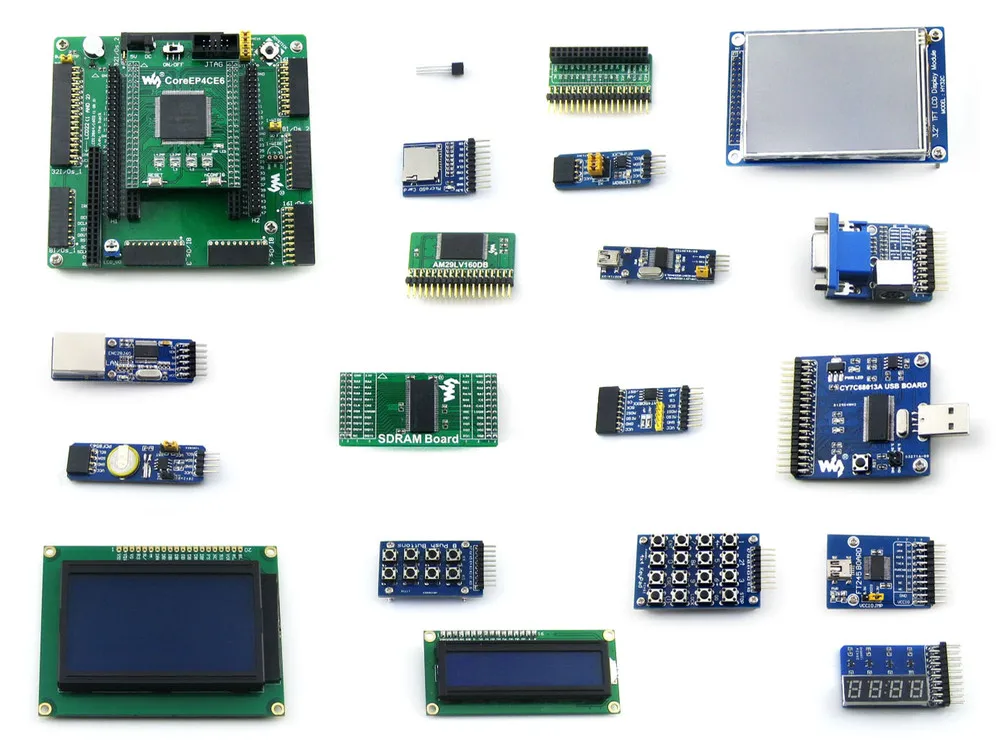

Waveshare EP4CE6-C EP4CE6E22C8N ALTERA Cyclone IV FPGA макетная плата + 19 комплектов аксессуаров = OpenEP4CE6-C посылка B
Плата разработки FPGA предназначена для серии ALTERA Cyclone IV, имеет встроенную EP4CE6 и интегрирует различные стандартные интерфейсы, довольно легко для периферийных экспансий.

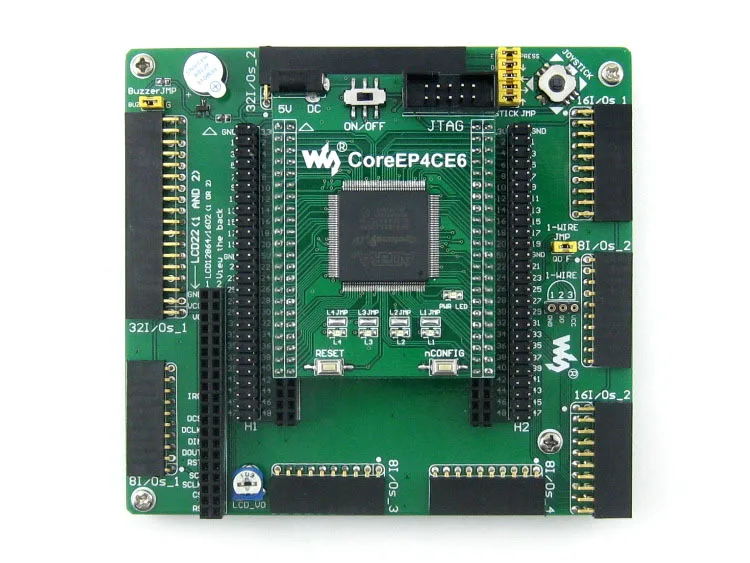

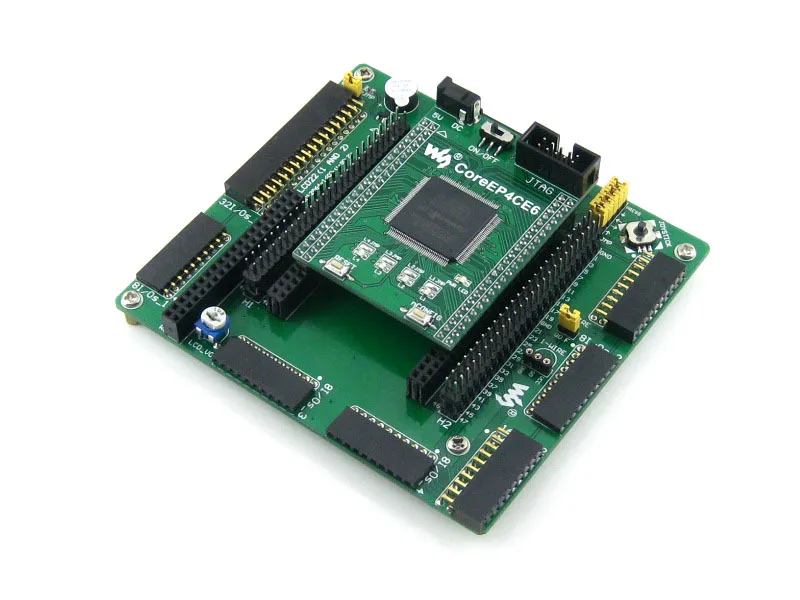

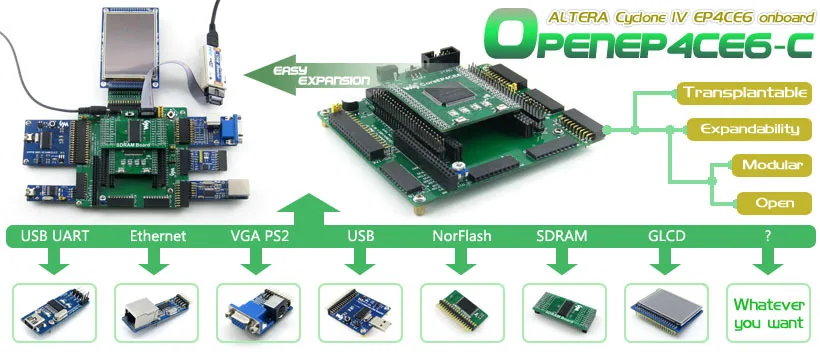

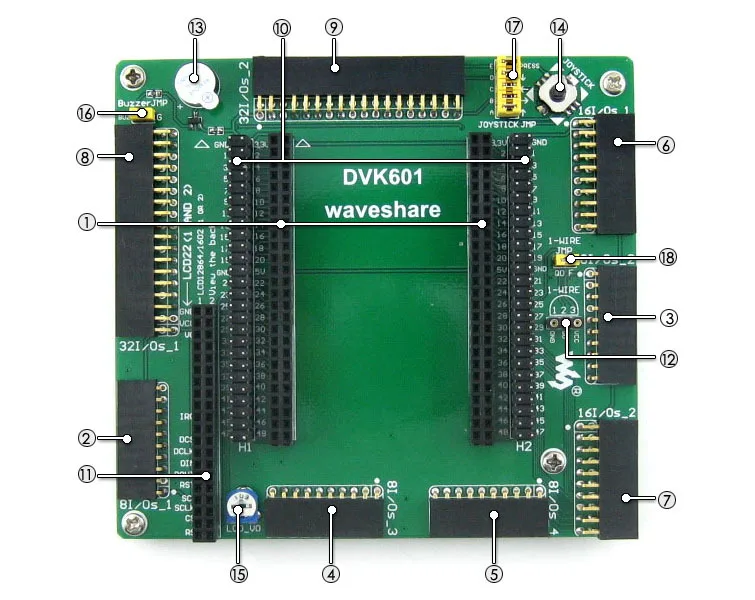

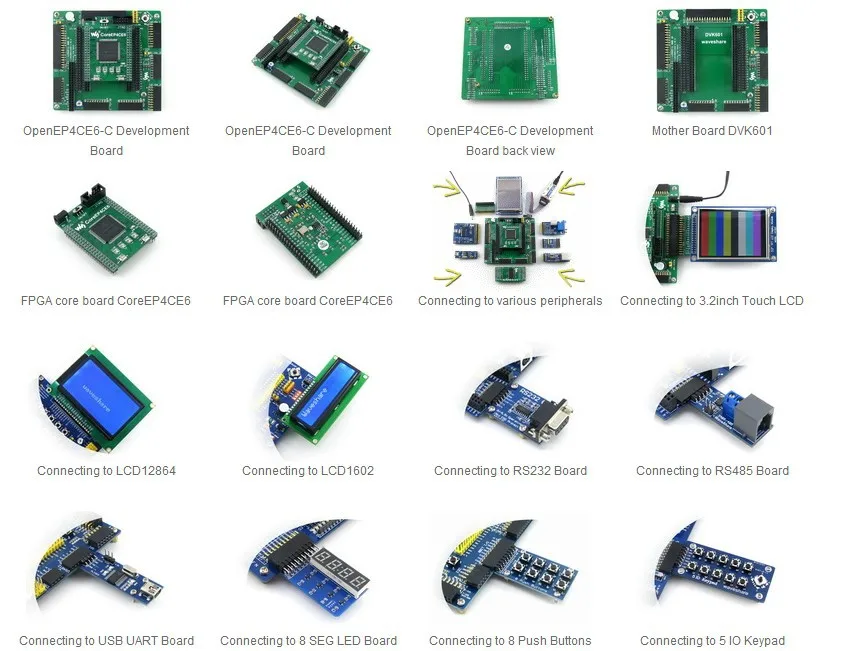

OpenEP4CE6-CЭто Плата развития FPGA, которая состоит из материнской платыDVK601И основная плата FPGACoreEP4CE6.

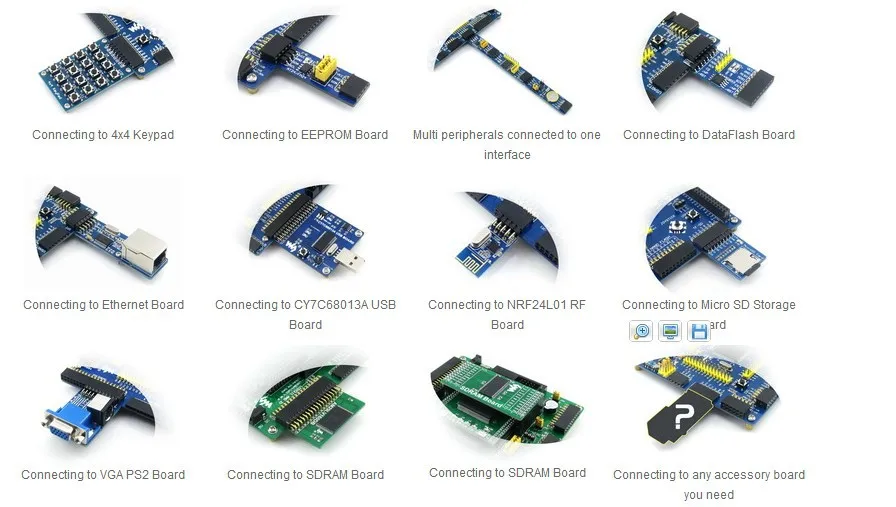

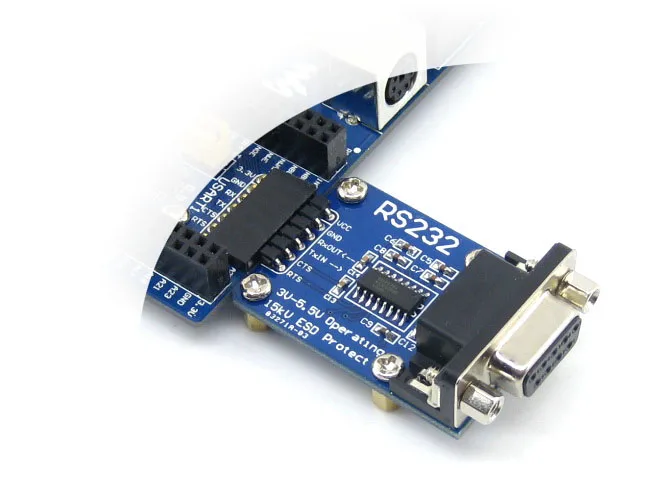

OpenEP4CE6-C поддерживает дальнейшее расширение с помощью различных дополнительных аксессуаров для конкретных приложений. Модульная и открытая конструкция делает его идеальным для запуска разработки приложений с устройствами ALTERA Cyclone IV серии FPGA. OpenEP4CE6-C позволяет легко и быстро начать дизайн с процессором Nios II.

FPGA CPLD разъем основной платы:Для легкого подключения основных плат, которые интегрируют чип FPGA CPLD на борту, например Core3S250E
Интерфейс 8I/Os_1,Для подключения комплектующих досок/модулей
Интерфейс 8I/Os_2,Для подключения комплектующих досок/модулей
Интерфейс 8I/Os_3,Для подключения комплектующих досок/модулей
Интерфейс 8I/Os_4,Для подключения комплектующих досок/модулей
Интерфейс 16I/Os_1,Для подключения комплектующих досок/модулей
Интерфейс 16I/Os_2,Для подключения комплектующих досок/модулей
Интерфейс 32I/Os_1,Для подключения комплектующих досок/модулей
Интерфейс 32I/Os_2,Для подключения комплектующих досок/модулей
Все интерфейсы ввода/вывода выше:
Способен моделироваться как USART, I2C, SPI, PS/2 и т. Д.
Способен управлять устройствами, такими как FRAM, FLASH, USB, Ethernet и т. д.
10.FPGA для расширения разъемов
Контакты FPGA доступны на разъемах расширения Для подключения платы аксессуаров SDRAM 11.ЖК-дисплей интерфейс,Для подключения LCD22, LCD12864, LCD1602
12.Однопроводный интерфейс:Легко подключается к однопроводным устройствам (К-92 посылка), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. Д.
13.Зуммер
14.Джойстик:Пять положений
15.Потенциометр:Для регулировки подсветки LCD22 или LCD12864, LCD1602 регулировка контрастности
16.Зуммер джемпер
17.Джойстик джемпер
18.Одно-провода соединительные
Для джемперов 16-18:
Короткая перемычка для подключения к I/Os, используемая в коде примераОткройте перемычку для подключения к другим пользовательским контактам через перемычкиDVK601 поддерживает широкий спектр различных основных плат, поэтому некоторые интерфейсы могут быть не подключены и бесполезны при подключении к определенной основной плате.

EP4CE6E22C8N:Устройство ALTERA Cyclone IV FPGA с функциями:
Рабочая частота:50 МГц
Операционной Напряжение:1,15 в ~ 3,465 в
Посылка:QFP144
Ввода/вывода:80
LEs:6K
Оперативная память:270kb
PLLs: 2
Отладки/программирования:Поддержка JTAG
AMS1117-3.3 (с нижней стороны),3,3 V регулятор напряжения
AMS1117-2.5 (с нижней стороны),2,5 V регулятор напряжения
AMS1117-1.2 (с нижней стороны),1,2 V регулятор напряжения
EPCS16 (на нижней стороне),Встроенная последовательная флэш-память, для хранения кода
Мощность индикатор
Светодиоды
Кнопка сброса
Nconfig кнопки:Для повторной настройки чипа FPGA, эквивалент перезарядки питания
Мощность переключатель
50 м активный кристалл (на нижней стороне)
5V DC jack
JTAG интерфейс:Для отладки/программирования
FPGA булавки расширитель,VCC, GND и все порты ввода/вывода доступны на разъемах расширения для дальнейшего расширения
Светодиодный джемперы


Примечание: OpenEP4CE6-C не интегрирует любые функции программирования/отладки, требуется программист/отладчик.

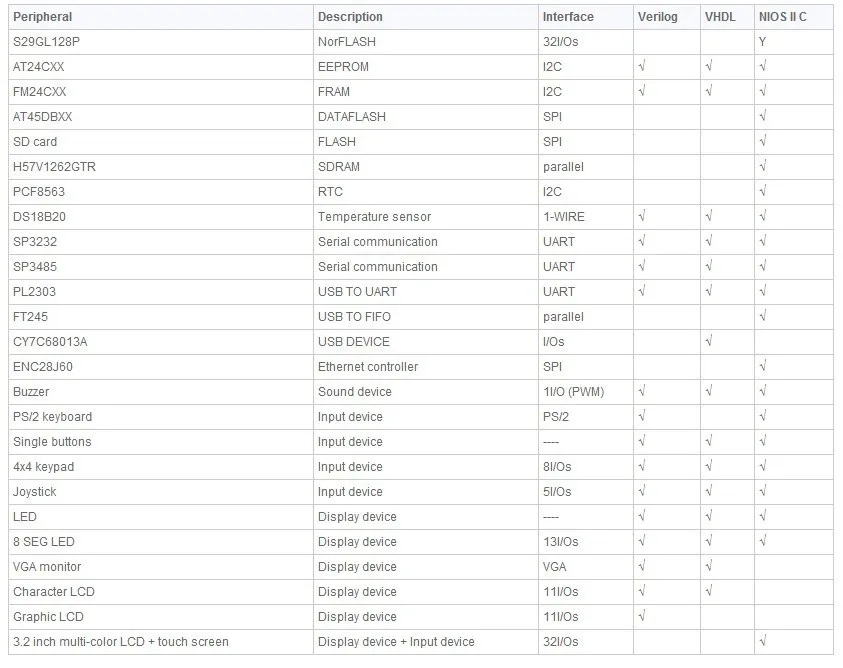

OpenEP4CE6-C FPGA development board поставляется с различными примерами кодов для поддерживаемых периферийных устройств, которые позволяют быстро начать разработку собственного приложения.

Плата разработки OpenEP4CE6-C FPGA интегрирует интерфейс JTAG для программирования/отладки.
JTAG названия и описание сигнала
Джтаг заголовок

Руководство пользователя CD включает следующие ресурсы разработки:
Сопутствующее программное обеспечение (Quaters II, NIOS II и т. Д.)
Демонстрационный код (Verilog, VHDL и NIOS II C)
Схема (PDF)
FPGA разработка документов (спецификации и т. Д.)
Посылка содержит
"Стандартный посылка"И"Аксессуар Панели посылка"Ниже включены.
Стандартный посылка

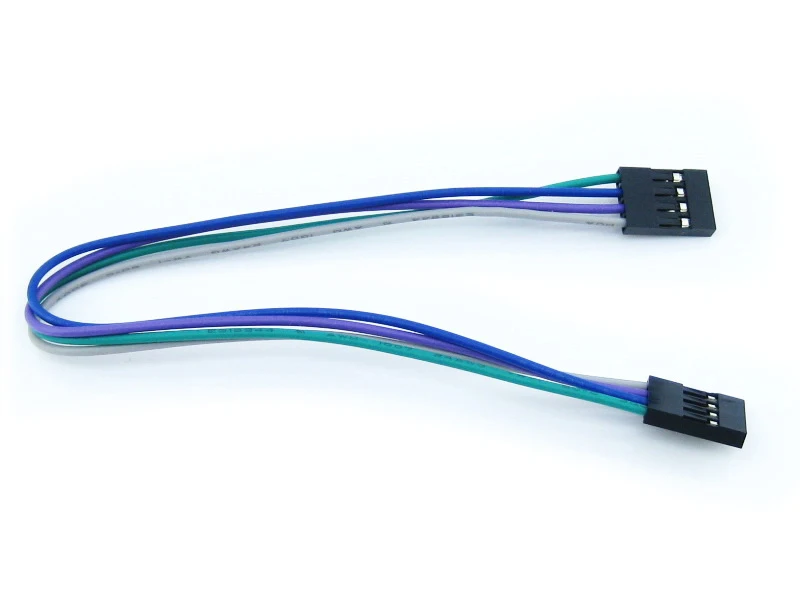

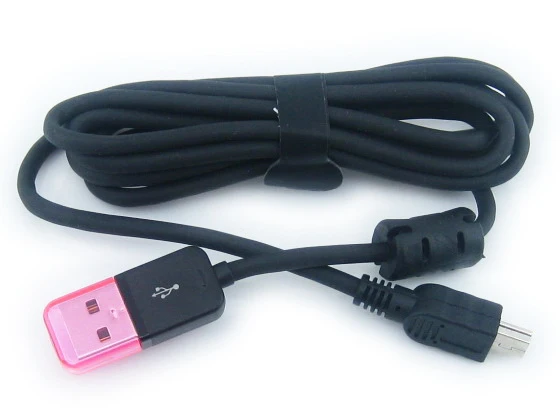

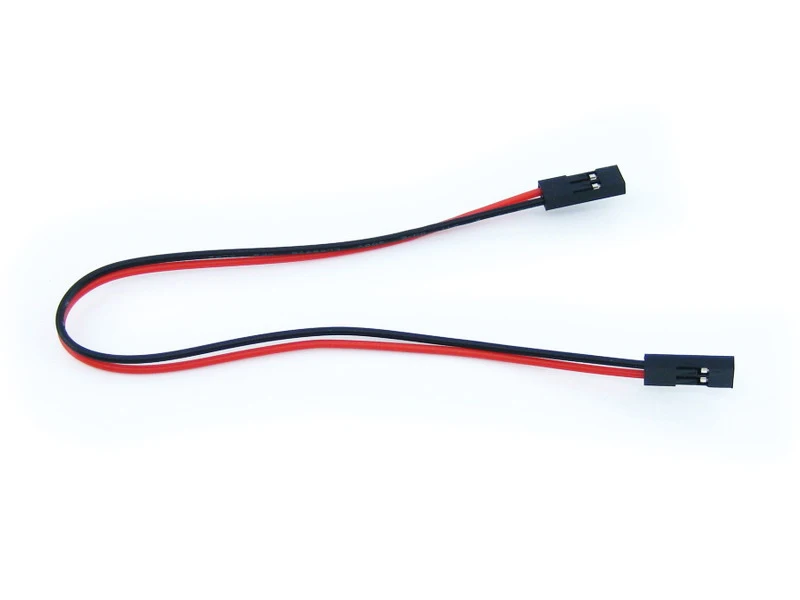

OpenEP4CE6-C макетная плата x 1 4-контактный провод х 2 2-контактный провод x 2 Кабель питания USB x 1 Руководство пользователя CD x 1

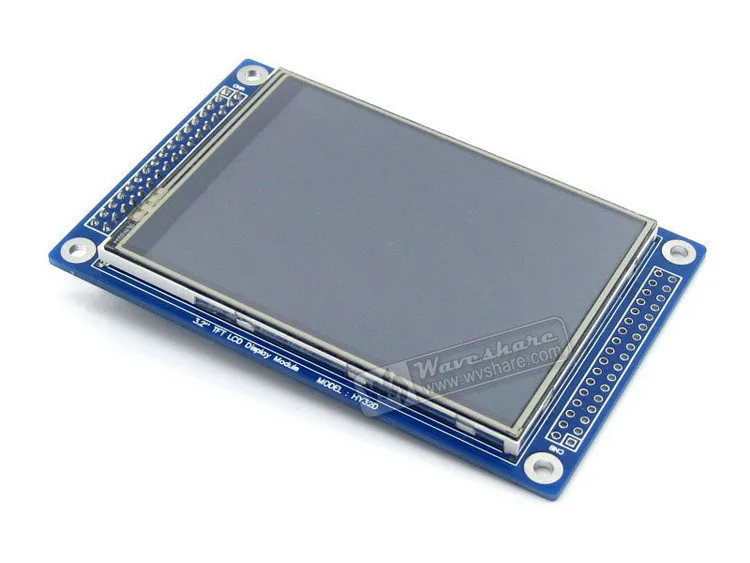

3,2 дюймов 320x240 сенсорный ЖК-дисплей (A) x 1

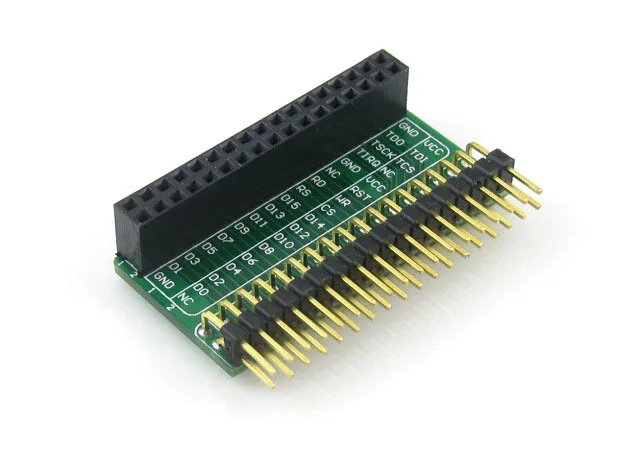

3,2 дюймов ЖК-дисплей адаптер (B)-1 шт.

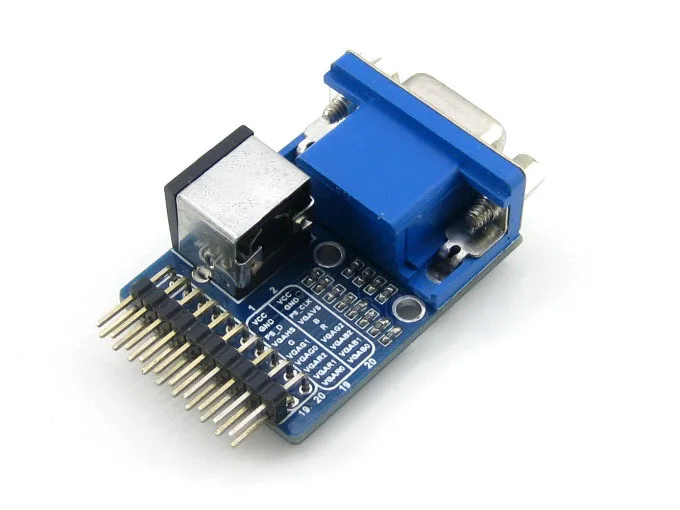

Плата VGA PS2 x 1

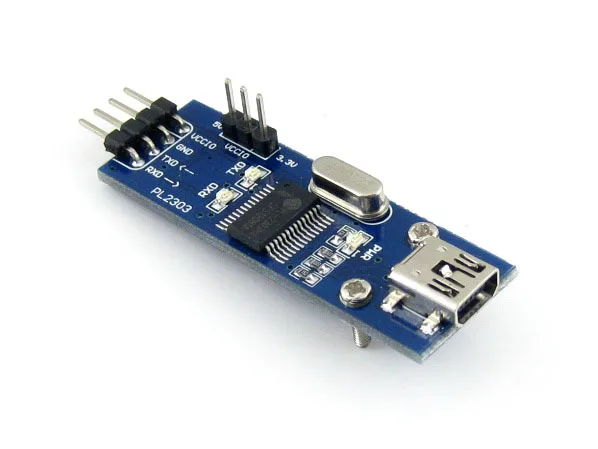

PL2303 USB UART Board (mini) x 1

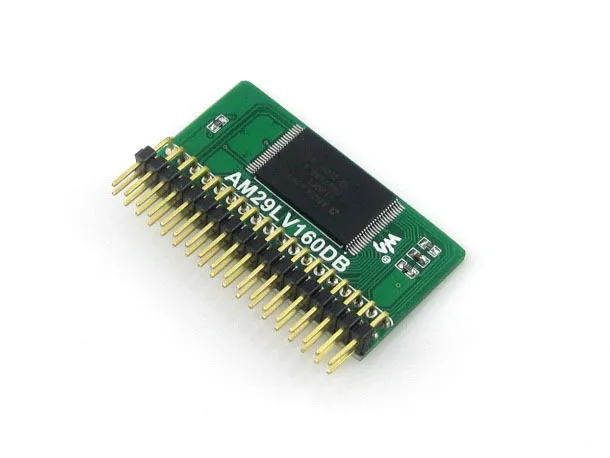

NorFlash Board (B) x 1

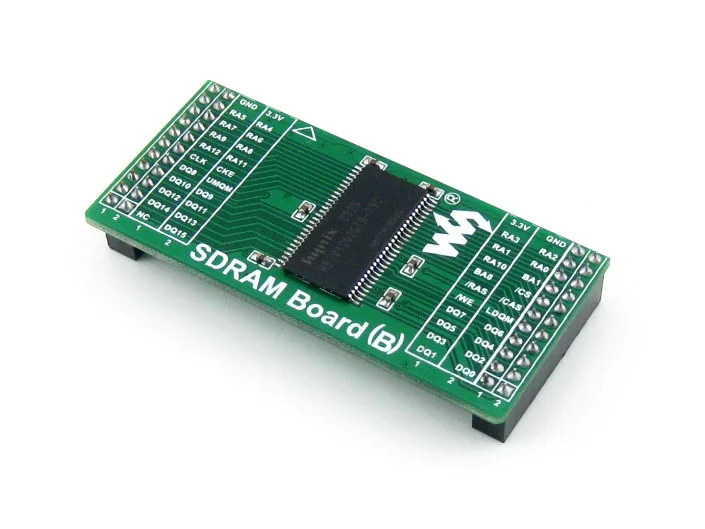

SDRAM доска (B) x 1

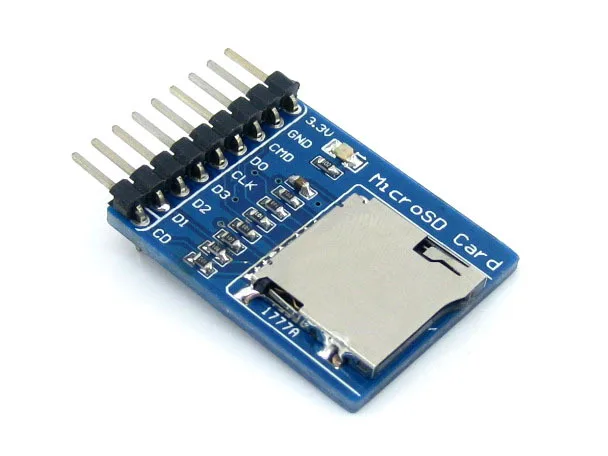

Плата для хранения Micro SD x 1

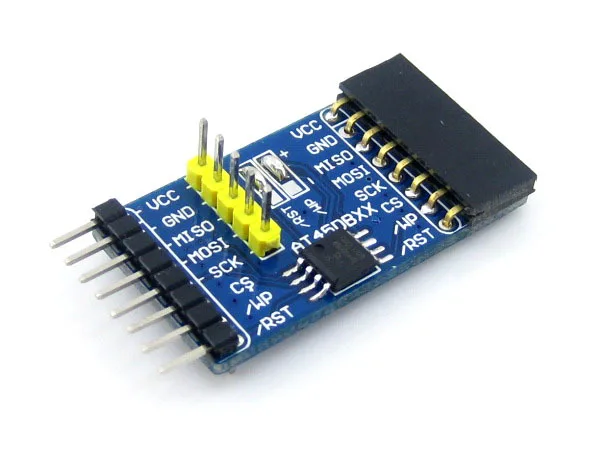

AT45DBXX DataFlash Board x 1

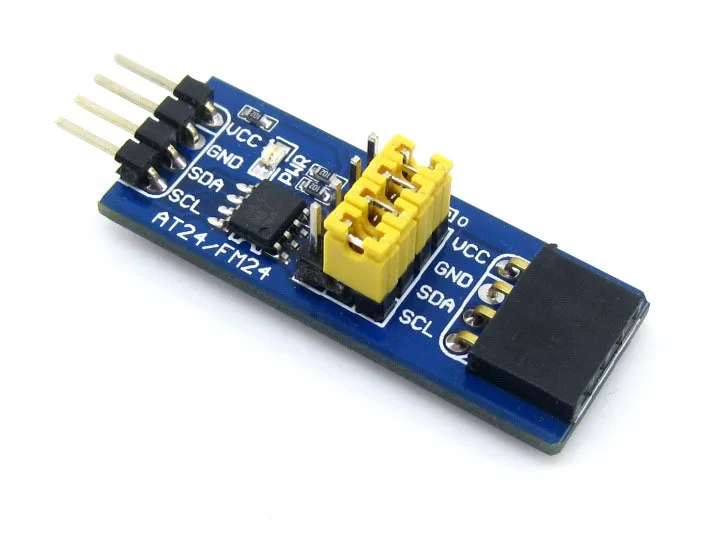

FM24CLXX фрам доска x 1

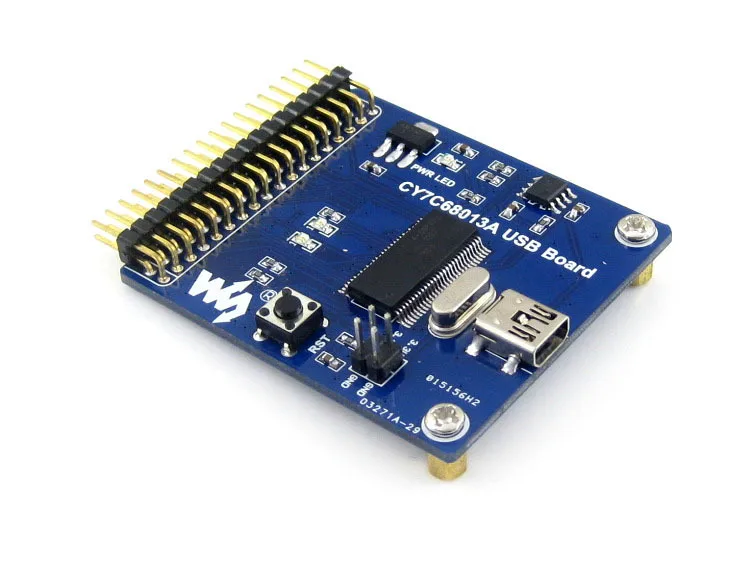

CY7C68013A USB плата (мини) x 1

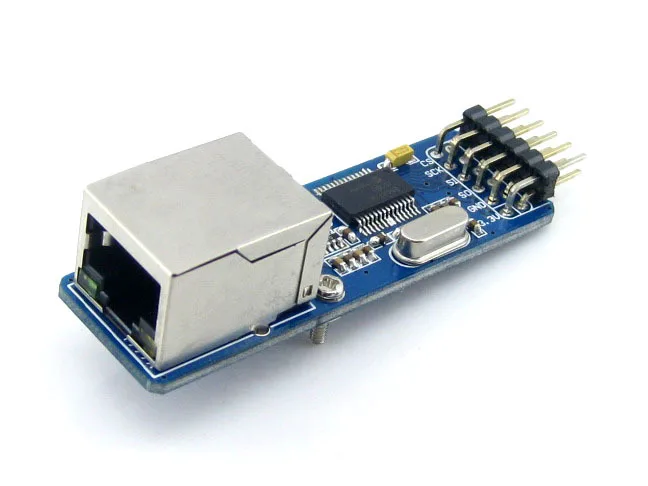

ENC28J60 плата Ethernet x 1

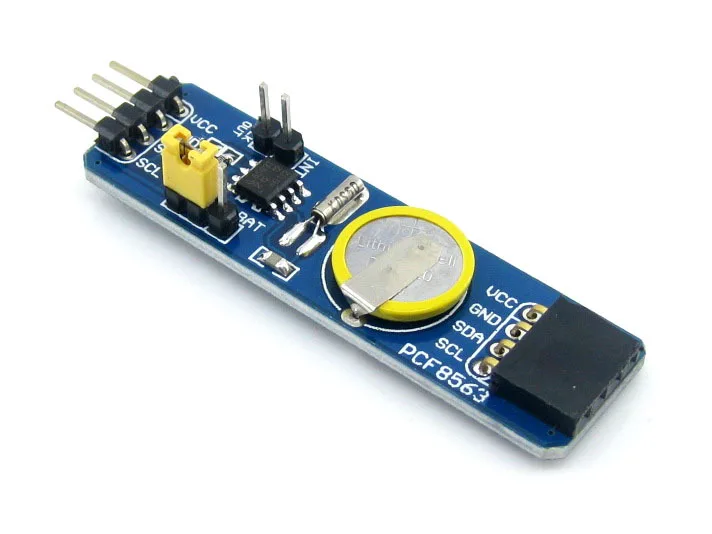

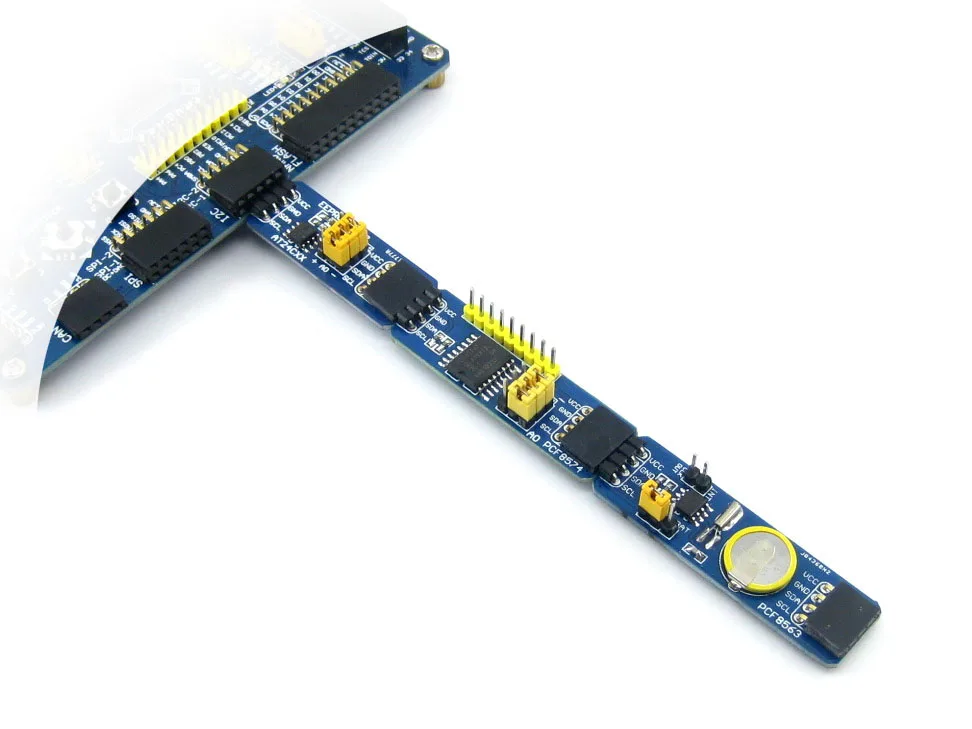

PCF8563 RTC плата x 1
DS18B20 x 1

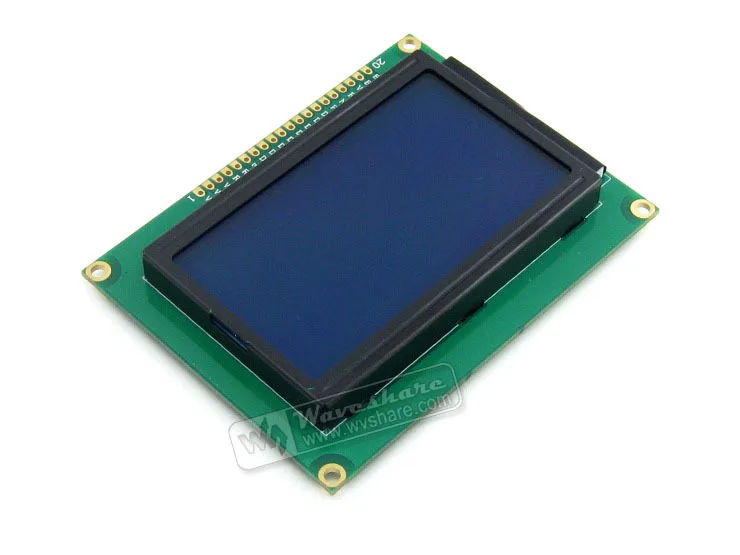

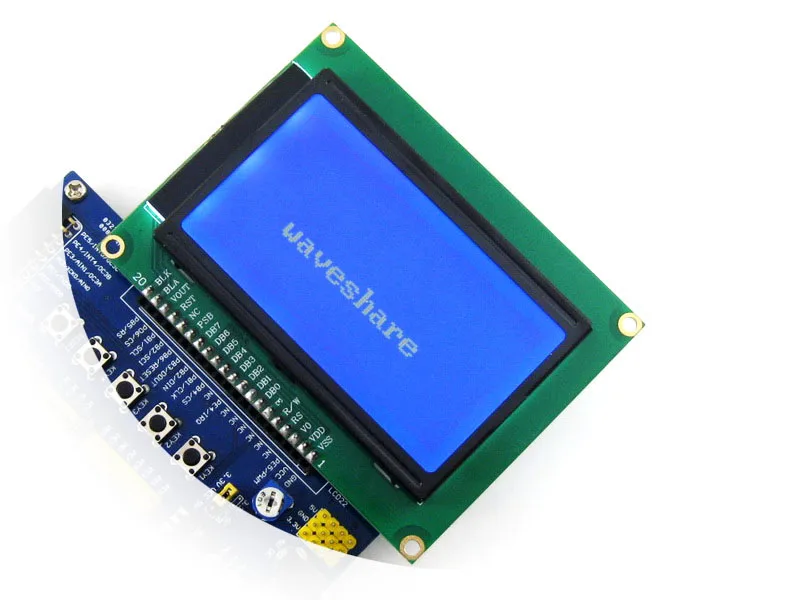

LCD12864 (3,3 V синий Подсветка)-1 шт.

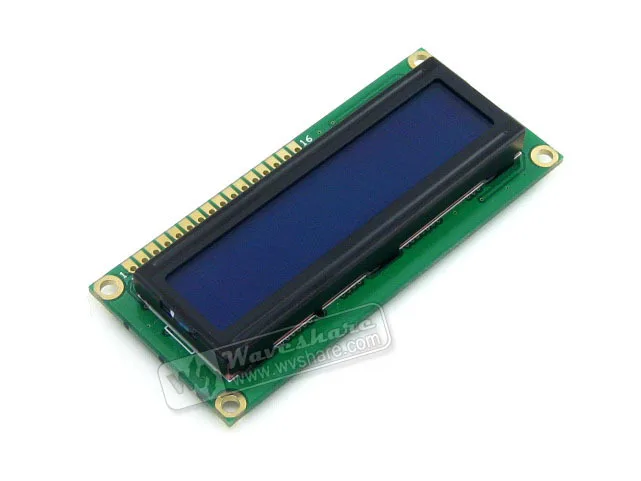

LCD1602 (3,3 V синий Подсветка)-1 шт.

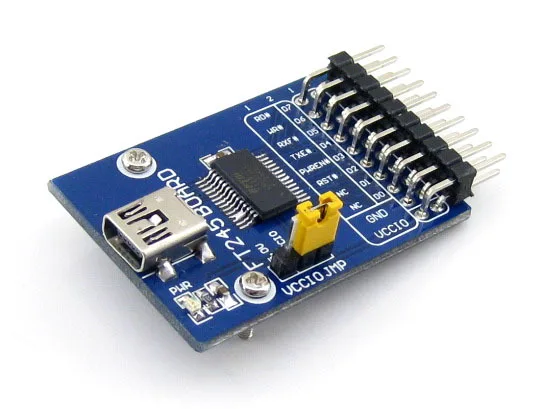

FT245 USB плата FIFO (mini) x 1

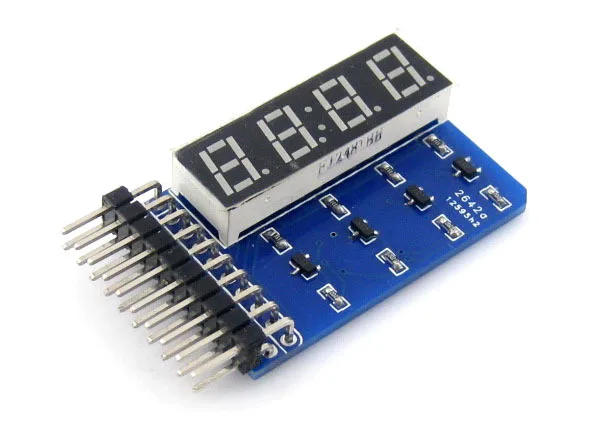

8 SEG светодиодный доска х 1

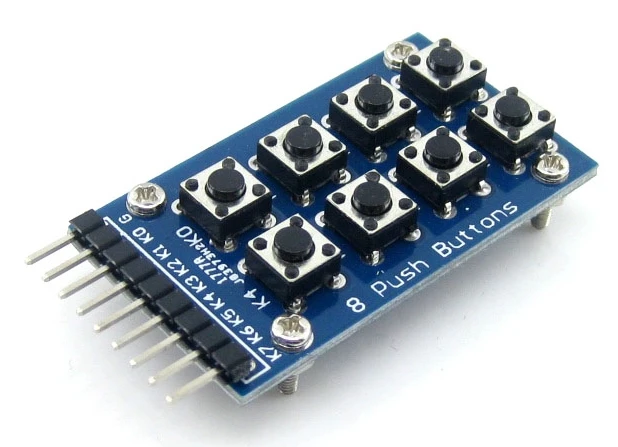

8 кнопок x 1

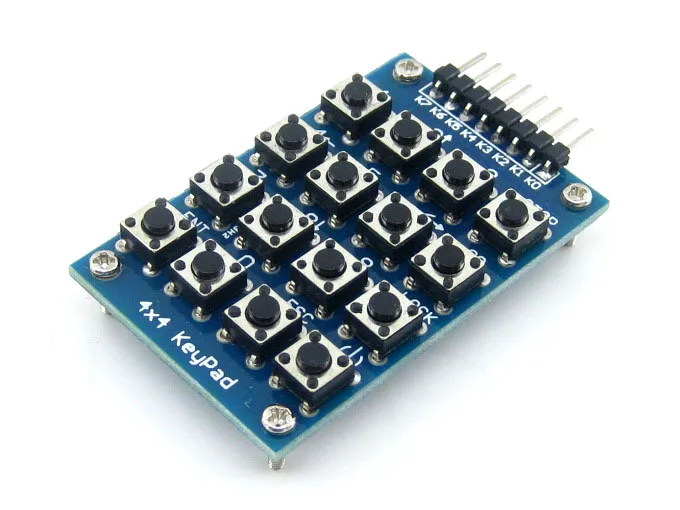

4x4 клавиатуры x 1
Usb-разъем типа A для мини-кабеля типа B x 1
