Плата расширения STM32, Стандартная плата расширения, STM32F429ZIT6, STM32F429 ARM, Cortex M4, плата расширения, не включает в себя плату для разработки, которую можно использовать в качестве стандарта STM32 и в качестве стандарта stm3.

Обзор

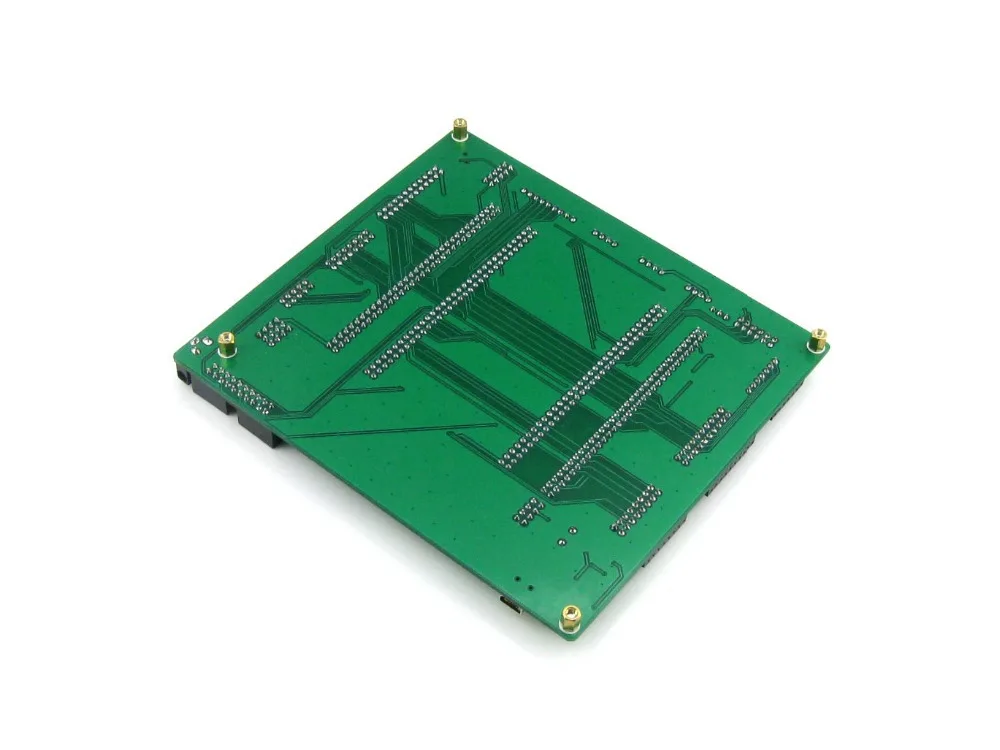

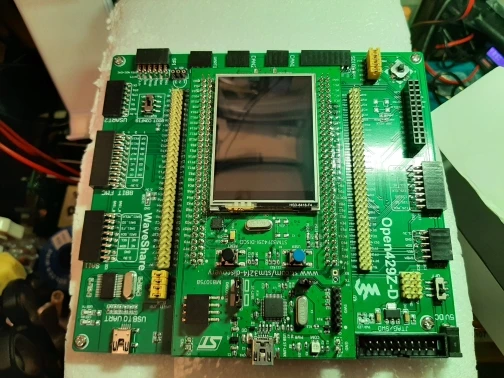

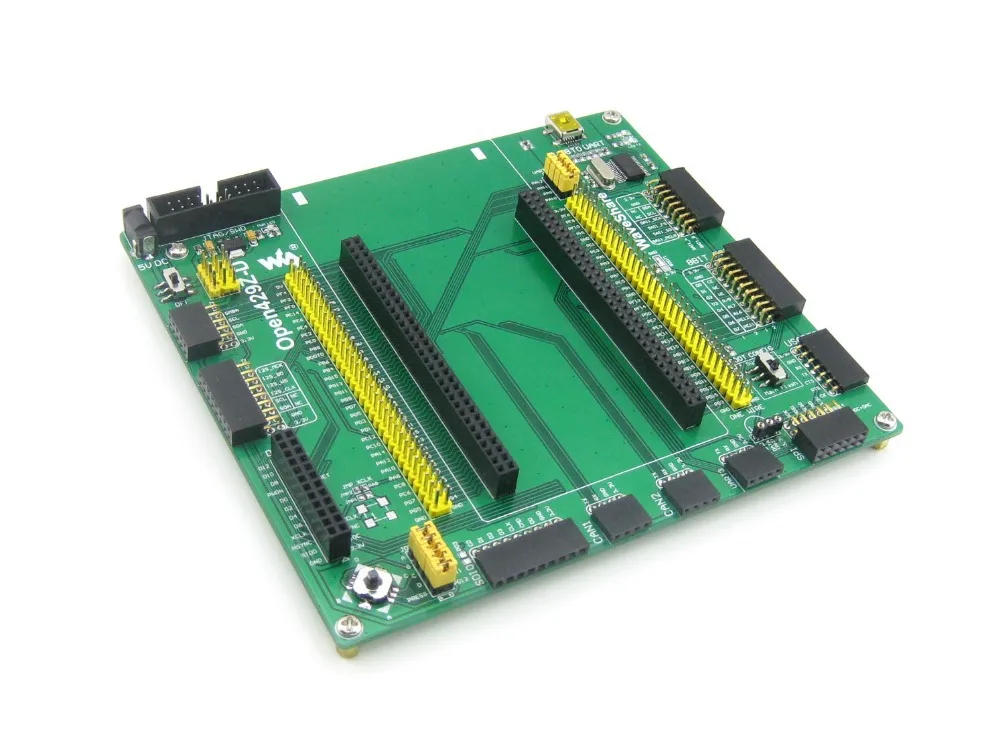

Open429Z-D представляет собой STM32 Совет по развитию, предназначенный для ST Официальный ИнструментSTM32F429I-DISCO, Который показываетSTM32F429ZIT6Микроконтроллер бортовой.

В Open429Z-D поддерживает дальнейшее расширение с различными отдельно приобретаемый аксессуар доски для специфического применения. Модульный и открытый дизайн делает его идеальным для начала разработки приложения с Микроконтроллерами серии STM32.

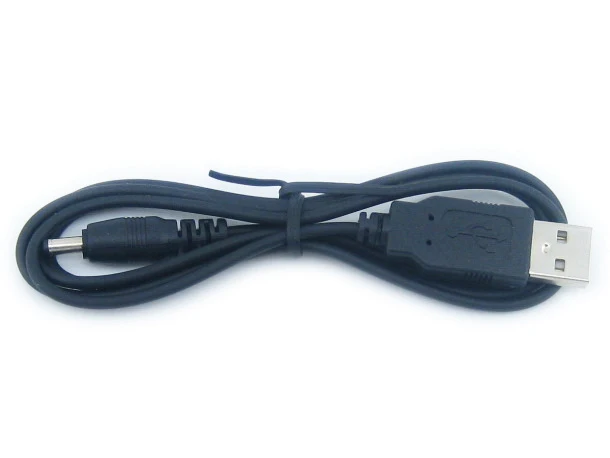

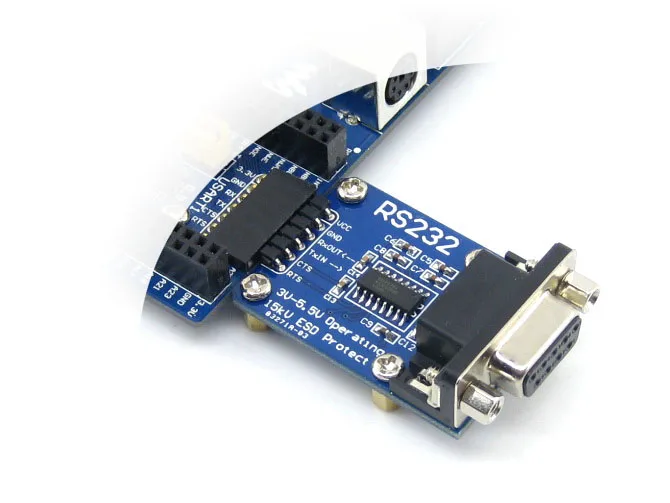

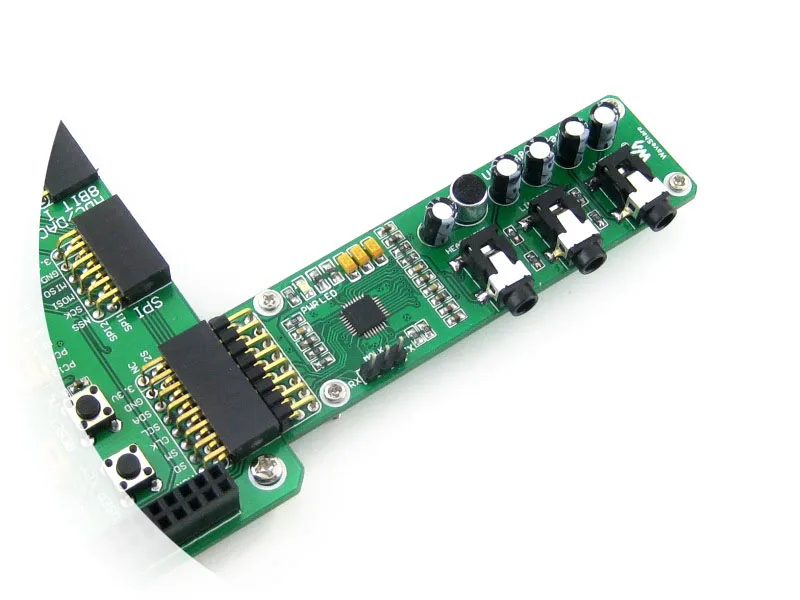

What's на Материнская плата печатная плата STM32F429I-DISCO розетка:Для удобства подключения STM32F429I-DISCO MCU контактный разъем:Все порты MCU I/O доступны для Расширительных разъемов для дальнейшего расширения USB разъем:USB к UART через встроенный конвертер PL2303 Интерфейс I2C1/I2C2:Легко соединяется с периферийными устройствами I2C, такими как расширитель I/O (PCF8574), FRAM (FM24CLxx) и т. д. Интерфейс I2S2/I2S3/I2C1:Легко подключается к внешним IPS, таким как аудио модуль, и т. Д. DCMI интерфейс:Для подключения камеры Интерфейс SDIO:Для подключения модуля Micro SD, имеет гораздо более быструю скорость доступа, чем SPI CAN1 интерфейс:Поддерживает связь с дополнительными платами, которые имеют удобное устройство CAN CAN2 интерфейс:Поддерживает связь с дополнительными платами, которые имеют удобное устройство CAN UART3 интерфейс:Легко подключается к RS232, RS485, USB к 232 и т. д. Интерфейсы SPI1/SPI4 + AD/DA: Легко подключается к периферийным портам SPI, таким как DataFlash (AT45DBxx), sd-карта, модуль MP3 и т. д. Легко подключается к модулям AD/DA (SPI1 имеет альтернативную функцию AD/DA) UART2 интерфейс:Легко подключается к RS232, RS485, USB к 232 и т. д. 8-битный ФКЦБ интерфейс:Легко соединяется с периферийными устройствами, такими как NandFlash SAI1 интерфейс:Для подключения звуковые модули, такие как модуль UDA1380 Интерфейс с одним проводом:Легко подключается к однопроводным приборам (посылка-92), например, датчику температуры (DS18B20), электронному номеру регистрации (DS2401) и т. д. Разъем постоянного тока 5 В 5V/3,3 V вход/выход:Обычно используется как выходная мощность, также обычное заземление с другой платой пользователя Интерфейс JTAG/SWD:Для гайки/программирования Джойстик джемпер Короткая перемычка, чтобы подключить джойстик к стандартным I/Os, используемым в коде примера Откройте перемычку, чтобы подключить джойстик к пользовательской I/Os через соединительные провода Переключатель режима загрузки:Для настройки pin BOOT0 USB к UART jumper AMS1117-3.3:3,3 V регулятор напряжения PL2303:Конвертер USB в UART 5V выключатель питания постоянного тока Мощность индикатор UART1 индикатор Джойстик:Пять положений What's на STM32F429I-DISCO Микроконтроллер STM32F429ZIT6 с 2 Мб флэш-памяти, 256 КБ ОЗУ в LQFP144 посылка Бортовой ST-LINK/V2 с выбором переключатель режима для того, чтобы использовать в набор входит в качестве отдельного ST-LINK/V2 (с разъемом SWD для программирования и отладки) Питание платы: через usb-автобус или от внешнего аккумулятора 3 в или 5 В 2,4 "QVGA на тонкопленочных транзисторах на тонкоплёночных транзисторах ЖК-дисплей SDRAM (синхронное динамическое ОЗУ 64 мбитс L3GD20, ST MEMS датчик движения, 3-axis электронные сигареты с цифровым выходом гироскоп Шесть светодиодов: LD1 (красный/зеленый) для передачи данных через USB LD2 (красный) для 3,3 V power-on Два пользовательских светодиода: LD3 (зеленый), LD4 (красный) Два светодиода USB OTG: LD5 (зеленый) VBUS и LD6 (красный) OC (сверхток) Две кнопки (user и reset) USB OTG с микро-коннектор AB Удлинитель для LQFP144 I/Os для быстрого подключения к макетной плате и легкого нанесения Фото

Примечание:В STM32F429I-DISCO интегрирует ST-LINK/V2 для программирования/отладка (SWD только).

JTAG/SWD интерфейсы

На рис. 1 и 2 показаны криперы JTAG/SWD интерфейса

Развития ресурсы

Руководство пользователя CD включает в себя средства разработки, указанные ниже:

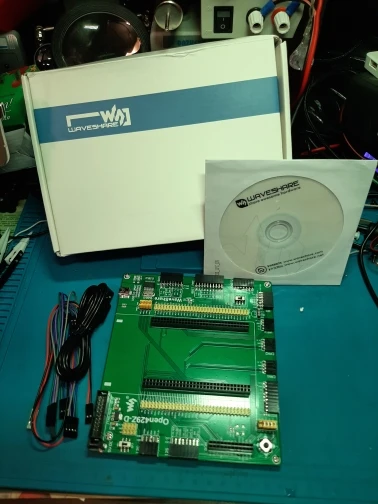

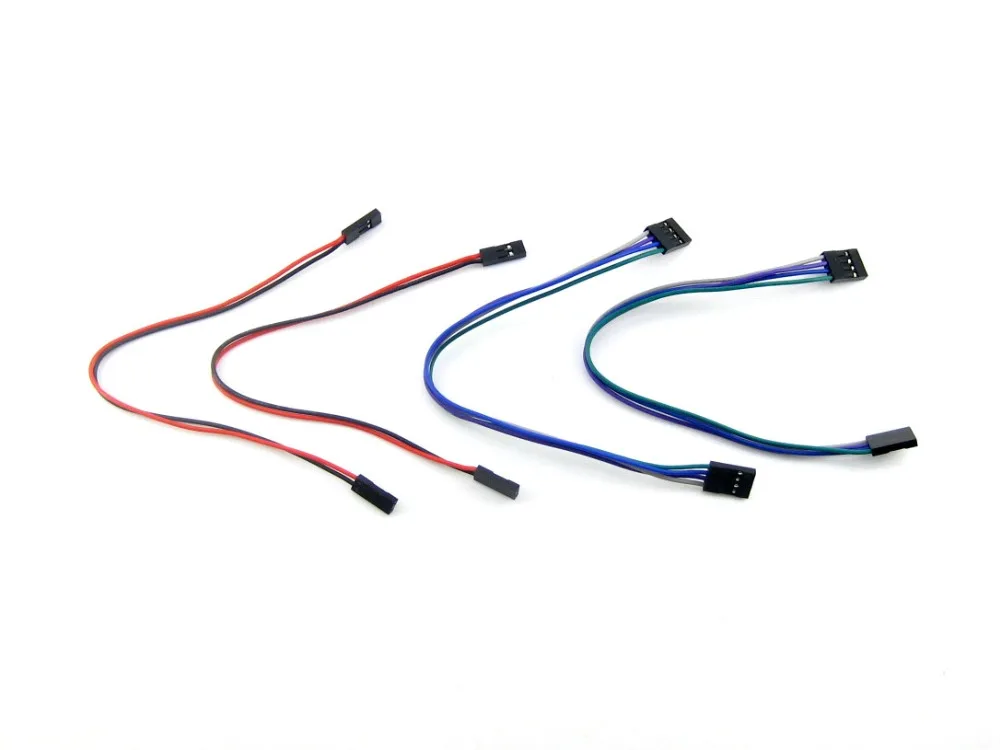

Схема Демонстрационный код (образцы в C, μC/OS-II) Соответствующее программное обеспечение (KEIL и т. д.) STM32 Datasheets STM32 разработка документов Посылка содержит
