CoreEP4CE6-это системная плата FPGA, которая имеет встроенное устройство EP4CE6E22C8N, поддерживает более широкое расширение.

Встроенное устройство последовательной настройки EPCS16SI8N Интегрированная Базовая схема FPGA, например, цепь часов Встроенная кнопка nCONFIG, кнопка сброса, 4 светодиода Все порты I/O доступны на штырьковые наконечники Встроенный интерфейс для отлаживания/программирования JTAG 2,54 мм header дизайн, пригодные для подключаемые в вашем приложении системы Что на плате

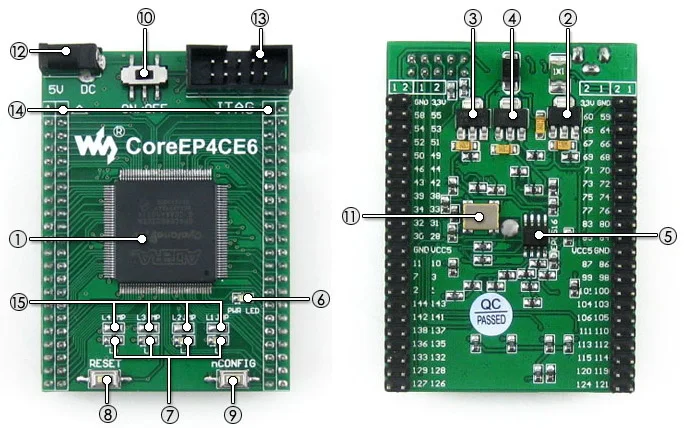

EP4CE6E22C8N:Устройство ALTERA Cyclone IV FPGA, оснащенное: Рабочая частота:50 МГц Операционной Напряжение:1,15 V-3,465 V Посылка:QFP144 I/Os:80 LEs:6K Оперативная память:270kb PLLs: 2 Исправление/программирование:Поддержка JTAG AMS1117-3.3,3,3 V регулятор напряжения AMS1117-2.5,2,5 V регулятор напряжения AMS1117-1.2,1,2 V регулятор напряжения EPCS16,Встроенная память серии FLASH, для хранения кода Мощность индикатор Светодиоды Кнопка сброса Nconfig кнопки:Может быть использован для настройки чип FPGA, эквивалент мощности сброс Мощность переключатель Осциллятор с активным кристаллом, 50 м Разъем постоянного тока 5 В JTAG интерфейс:Для гайки/программирования Расширитель FPGA pins,Разъемы расширения доступны для VCC, GND и всех портов ввода/вывода для дальнейшего расширения Светодиодный джемперы Фото

Примечание:CoreEP4CE6 обеспечивает интерфейс для отлаживания JTAG, но не интегрирует какую-либо функцию отлаживания, требуется декодер.Материнская плата и программатор/дебютор на фотографиях не включены в цену.
