Плата для разработки Waveshare EP4CE10, EP4CE10F17C8N, ALTERA Cyclone IV, ПЛИС + 12 комплектов модулей аксессуаров = OpenEP4CE10 посылка

Плата разработки FPGA предназначена для серии ALTERA Cyclone IV, имеет встроенную EP4CE10 и интегрирует различные стандартные интерфейсы, довольно легко для периферийных экспансий.

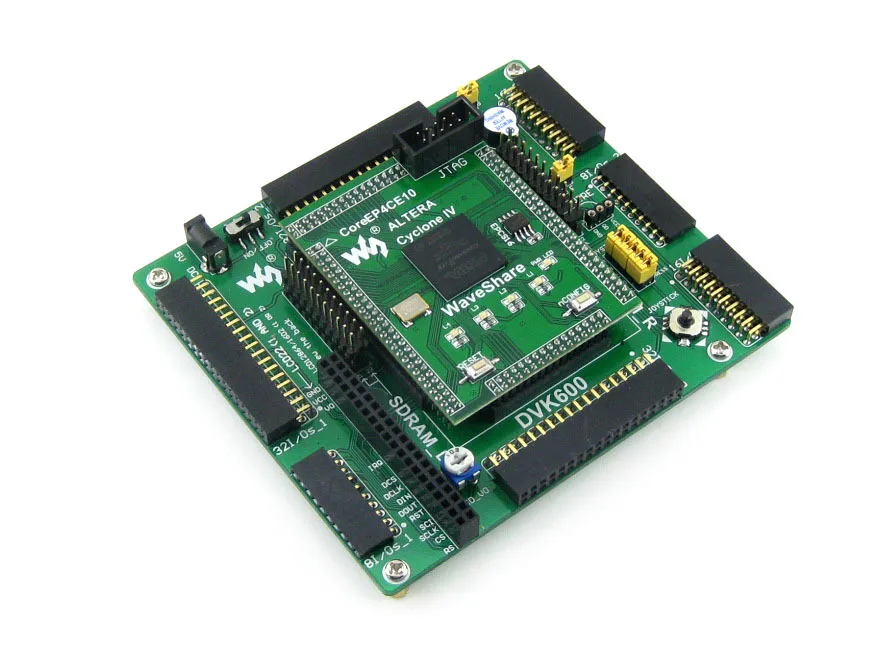

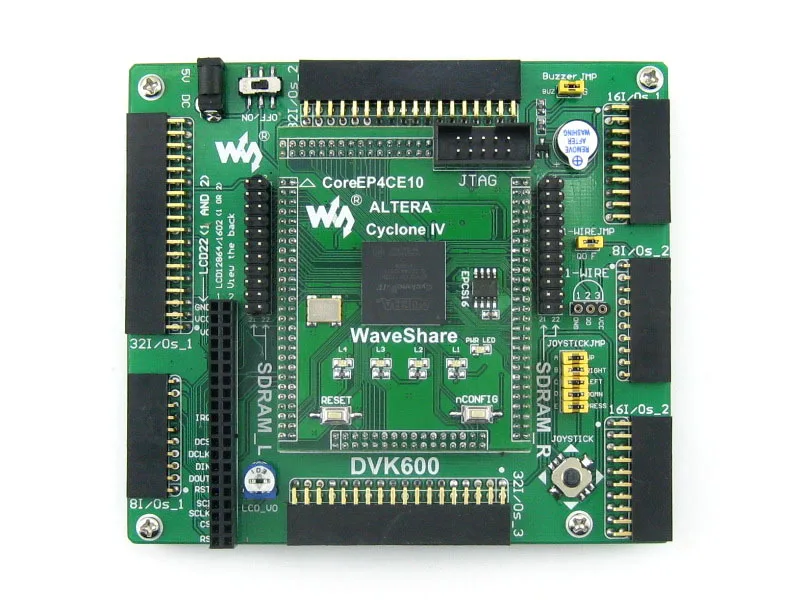

OpenEP4CE10-CЭто Плата развития FPGA, которая состоит из материнской платыDVK600И основная плата FPGACoreEP4CE10.

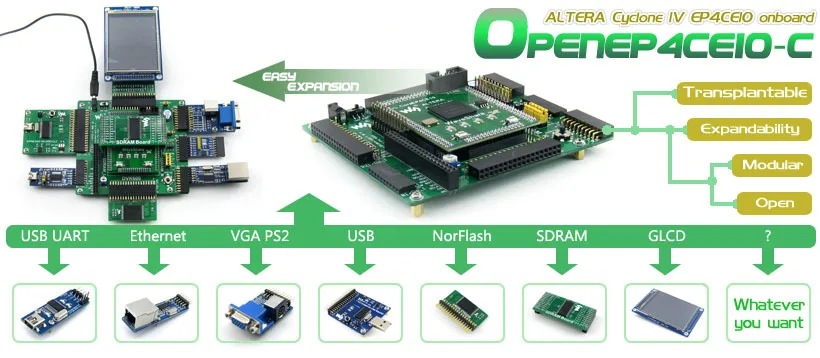

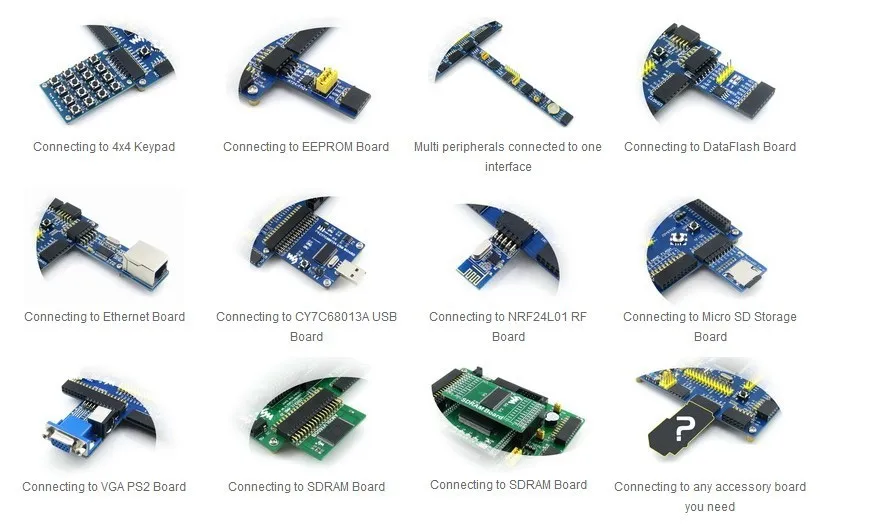

OpenEP4CE10-C поддерживает дальнейшее расширение с помощью различных дополнительных аксессуаров для конкретных приложений. Модульная и открытая конструкция делает его идеальным для запуска разработки приложений с устройствами ALTERA Cyclone IV серии FPGA. OpenEP4CE10-C позволяет легко и быстро начать дизайн с процессором Nios II.

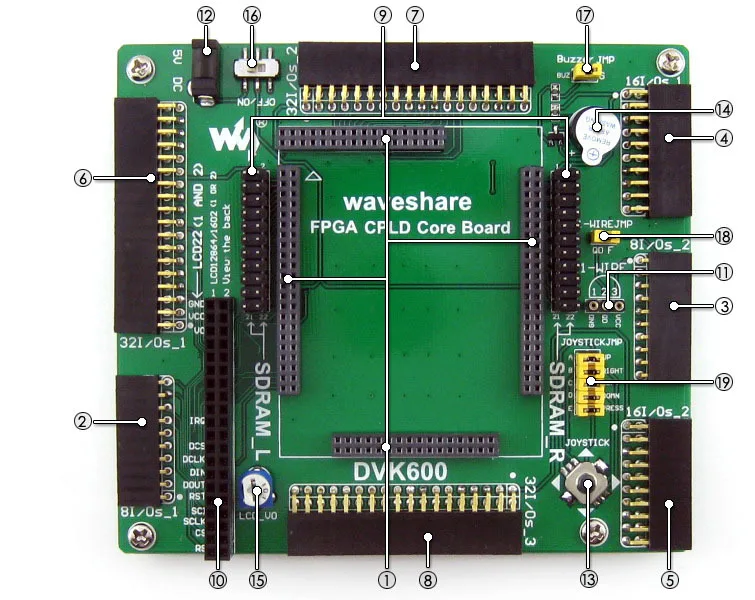

FPGA CPLD разъем основной платы:Для легкого подключения основных плат, которые интегрируют чип FPGA CPLD на борту

Интерфейс 8I/Os_1,Для подключения комплектующих досок/модулей

Интерфейс 8I/Os_2,Для подключения комплектующих досок/модулей

Интерфейс 16I/Os_1,Для подключения комплектующих досок/модулей

Интерфейс 16I/Os_2,Для подключения комплектующих досок/модулей

Интерфейс 32I/Os_1,Для подключения комплектующих досок/модулей

Интерфейс 32I/Os_2,Для подключения комплектующих досок/модулей

Интерфейс 32I/Os_3,Для подключения комплектующих досок/модулей

Все интерфейсы ввода/вывода выше:

Способен моделироваться как USART, I2C, SPI, PS/2 и т. Д.

Способен управлять устройствами, такими как FRAM, FLASH, USB, Ethernet и т. д.

Для подключения платы аксессуаров SDRAM

Также работает как FPGA CPLD разъемы расширения

Рабочая частота:50 МГц

Рабочее напряжение:1,15 в ~ 3,465 в

Посылка:BGA256

I/Os:164

LEs:10K

RAM:414 КБ

PLLs:2

Отладка/программирование:Поддержка jtag

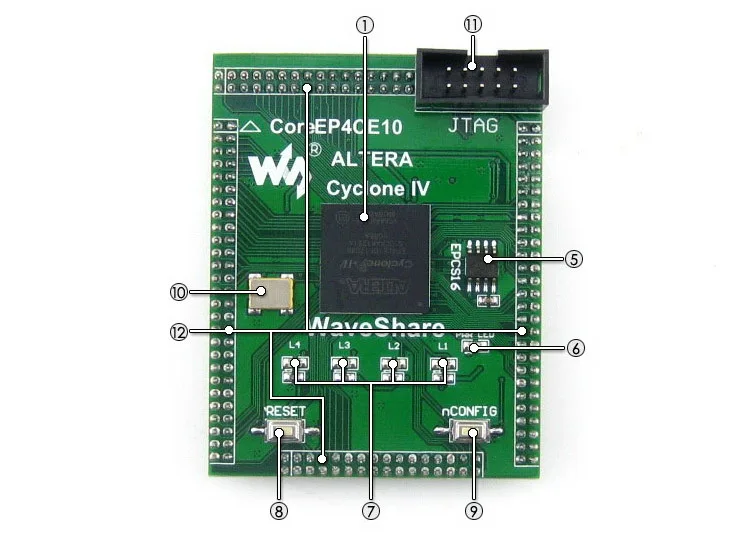

AMS1117-3.3 (с нижней стороны),3,3 V регулятор напряжения

AMS1117-2.5 (с нижней стороны),2,5 V регулятор напряжения

AMS1117-1.2 (с нижней стороны),1,2 V регулятор напряжения

EPCS16,Встроенная последовательная флэш-память, для хранения кода

Индикатор питания

Светодиоды

Кнопка сброса

Кнопка nCONFIG:Для повторной настройки чипа FPGA, эквивалент перезарядки питания

50 м активный кристалл

Интерфейс JTAG:Для отладки/программирования

Расширитель FPGA pins,VCC, GND и все порты ввода/вывода доступны на разъемах расширения для дальнейшего расширения

Примечание: OpenEP4CE10-C не интегрирует любые функции программирования/отладки, требуется программист/отладчик.

OpenEP4CE10-C FPGA development board поставляется с различными примерами кодов для поддерживаемых периферийных устройств, которые позволяют быстро начать разработку собственного приложения.

Плата разработки OpenEP4CE10-C FPGA интегрирует интерфейс JTAG для программирования/отладки.

Руководство пользователя CD включает следующие ресурсы разработки:

Сопутствующее программное обеспечение (Quaters II, NIOS II и т. Д.)

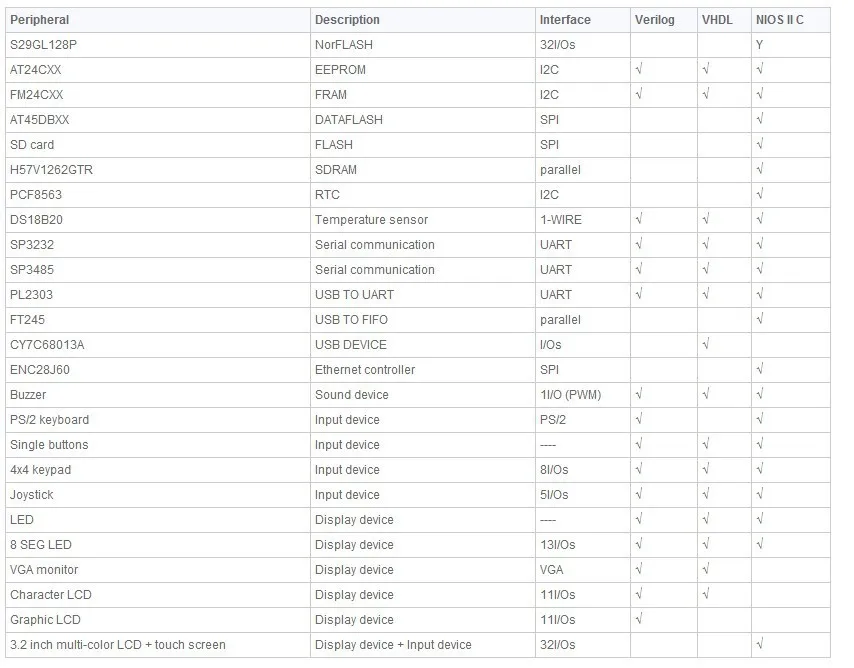

Демонстрационный код (Verilog, VHDL и NIOS II C)

Схема (PDF)

FPGA разработка документов (спецификации и т. Д.)

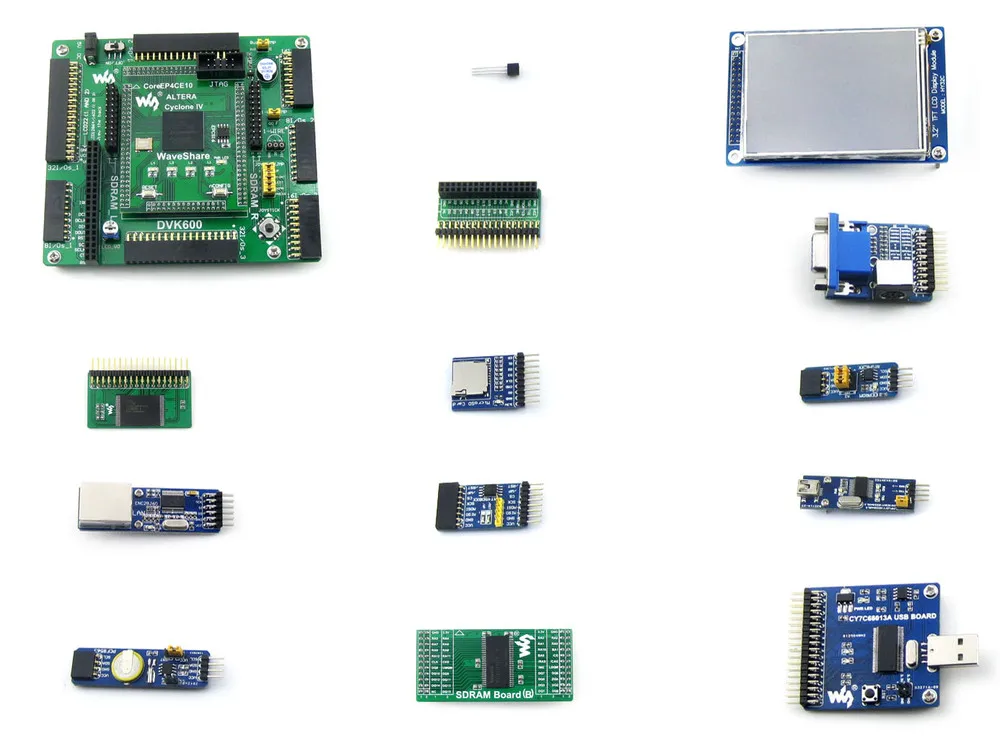

В комплект входят «стандартная посылка» и «вспомогательная посылка для досок».

OpenEP4CE10-C макетная плата x 1

4-контактный провод х 2

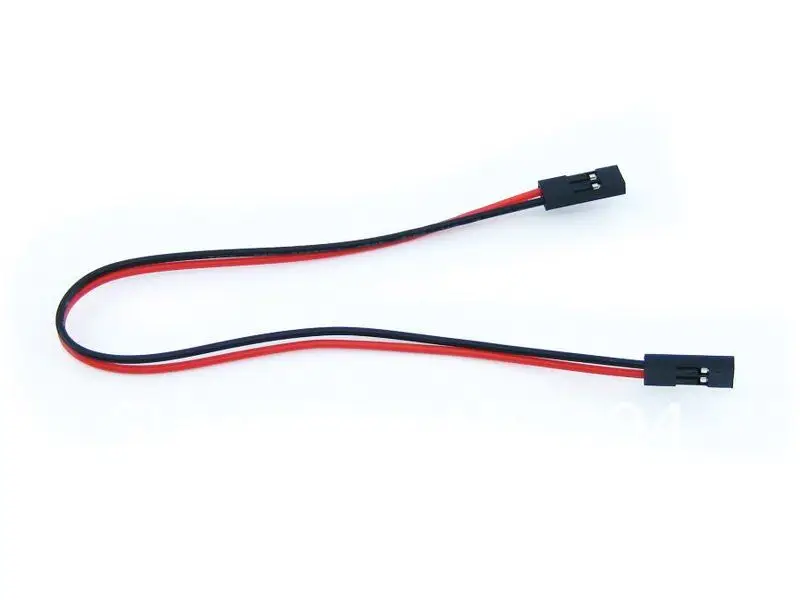

2-контактный провод x 2

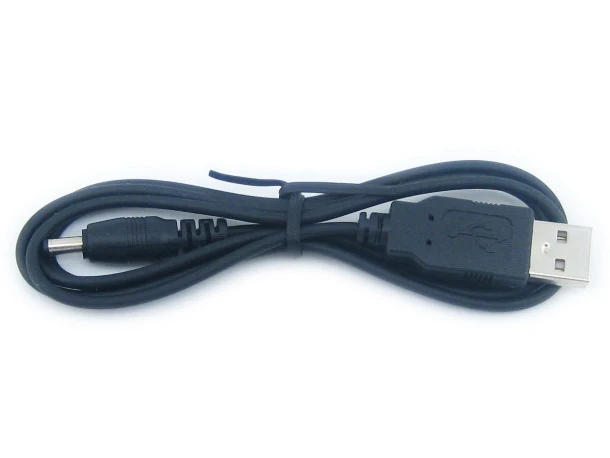

Кабель питания USB x 1

Руководство пользователя CD x 1

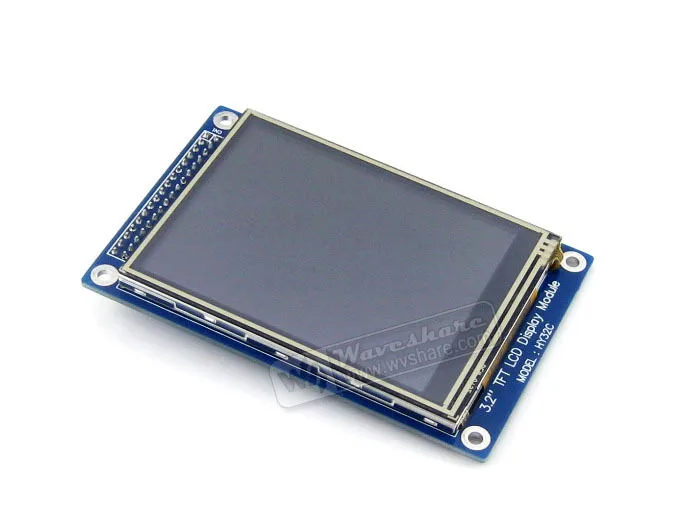

3,2 дюймов 320x240 сенсорный ЖК-дисплей (B)-1 шт.

3,2 дюймов ЖК-дисплей адаптер (B)-1 шт.

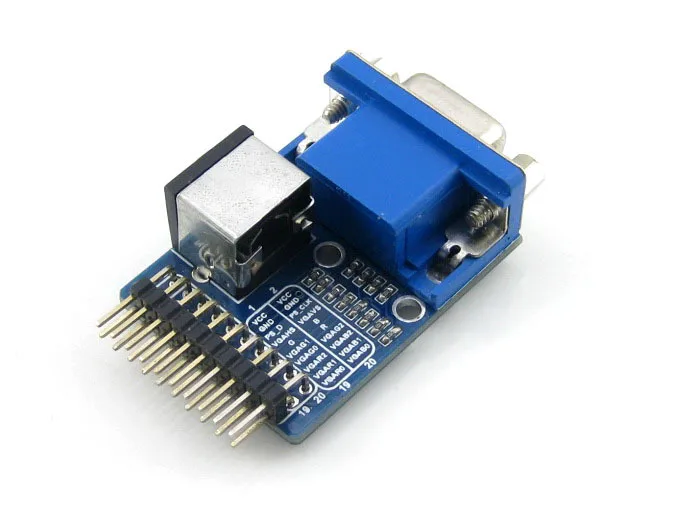

Плата VGA PS2 x 1

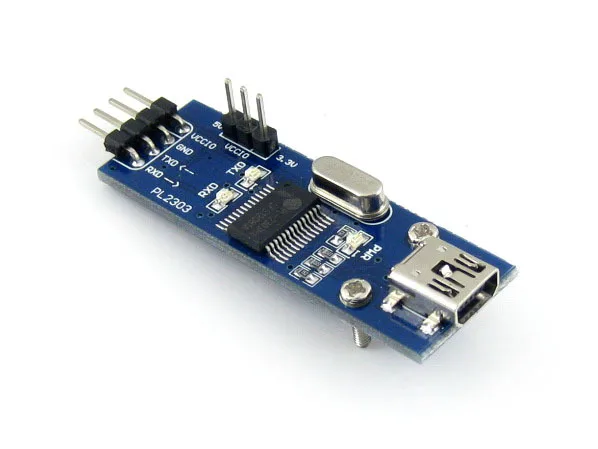

PL2303 USB UART Board (mini) x 1

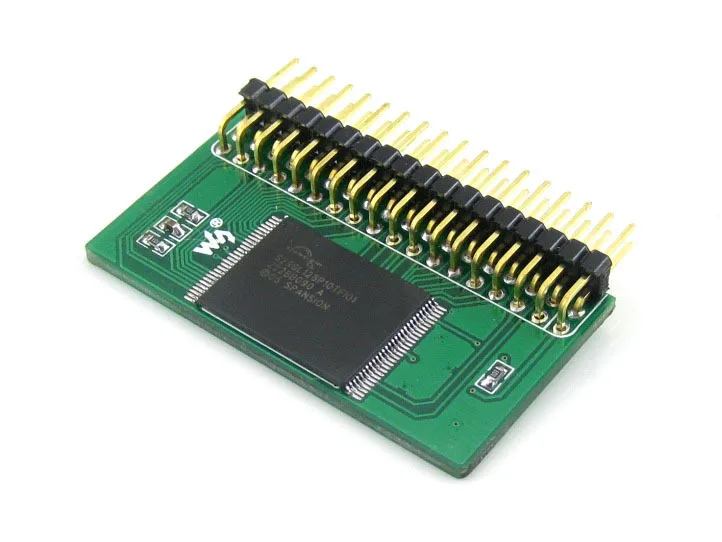

NorFlash Board (B) x 1

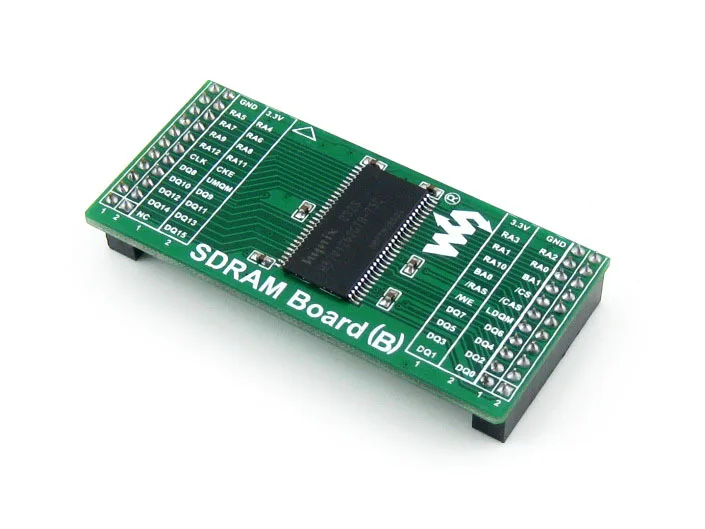

SDRAM доска (B) x 1

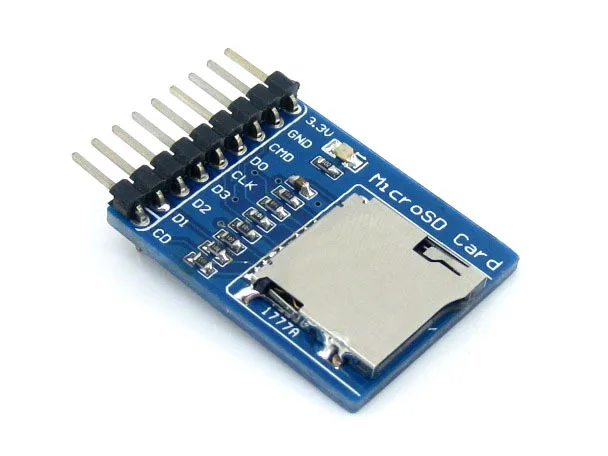

Плата для хранения Micro SD x 1

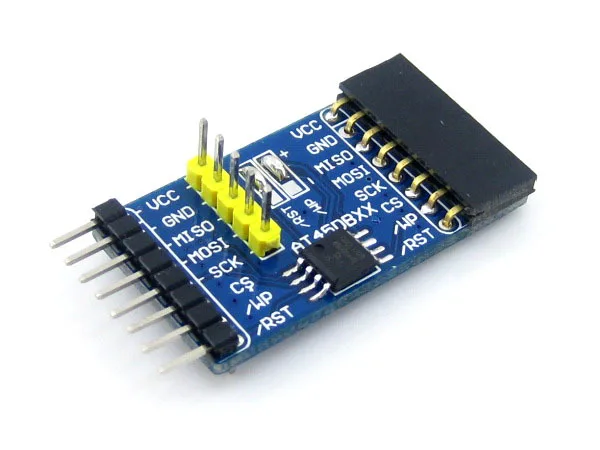

AT45DBXX DataFlash Board x 1

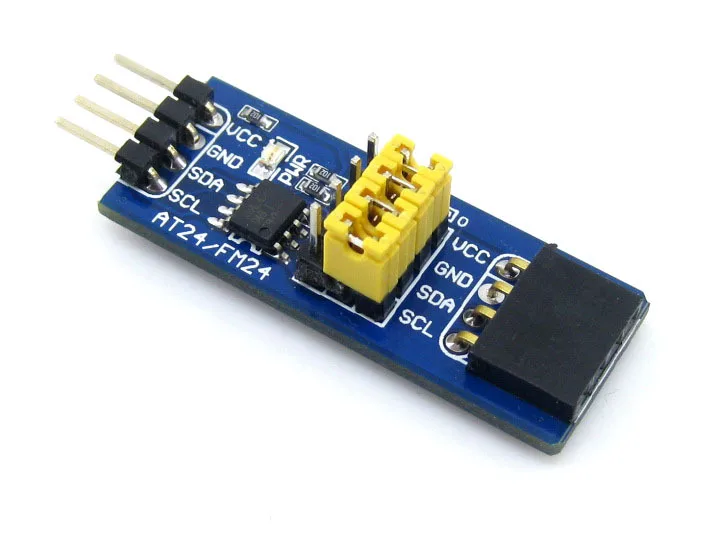

FM24CLXX Фрам доска x 1

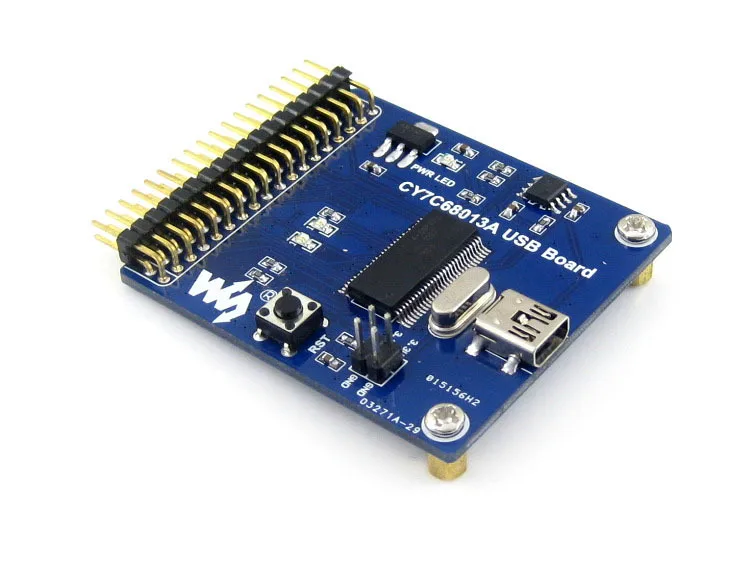

CY7C68013A USB плата (мини) x 1

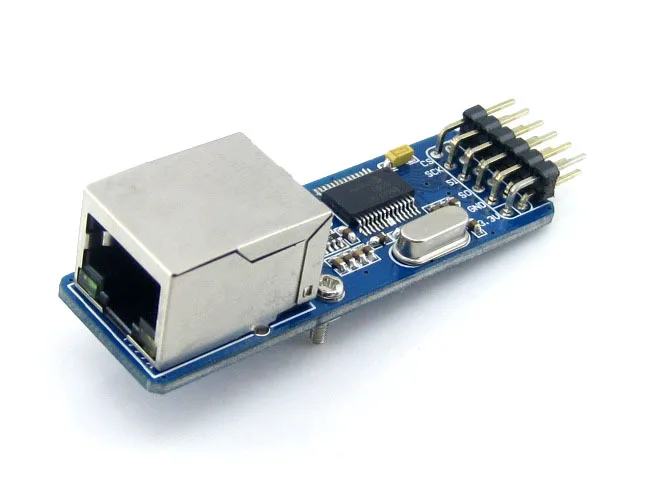

ENC28J60 плата Ethernet x 1

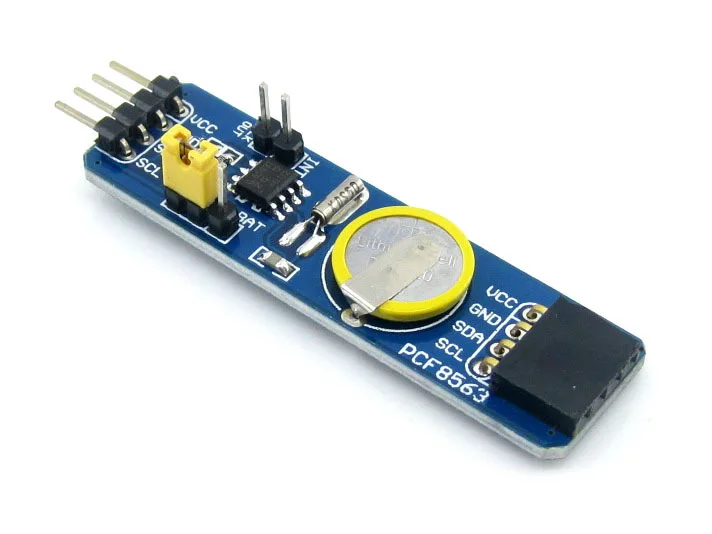

PCF8563 RTC плата x 1

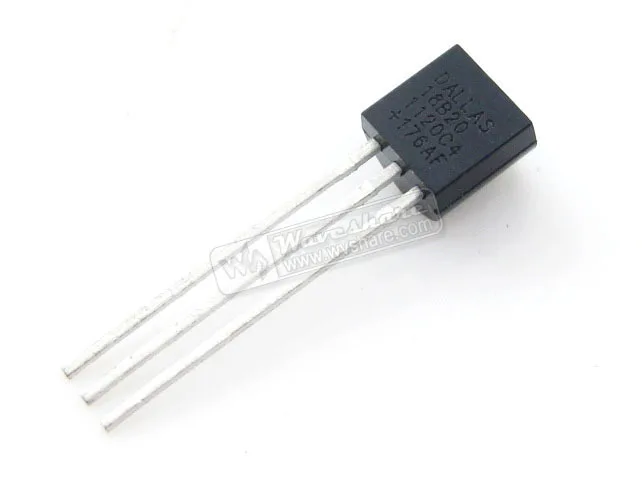

DS18B20 x 1

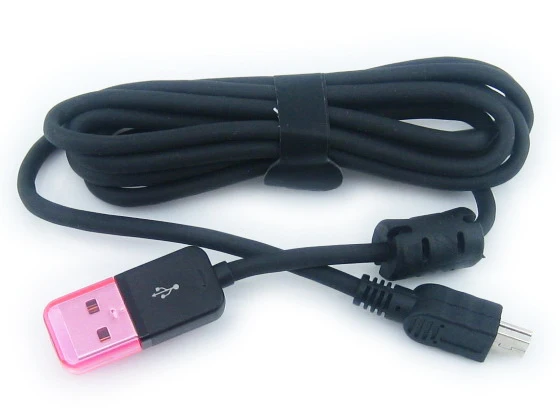

Usb-разъем типа A для мини-кабеля типа B x 1
