OpenEP4CE10-CЭто Плата развития FPGA, которая состоит из материнской платыDVK600И основная плата FPGACoreEP4CE10.

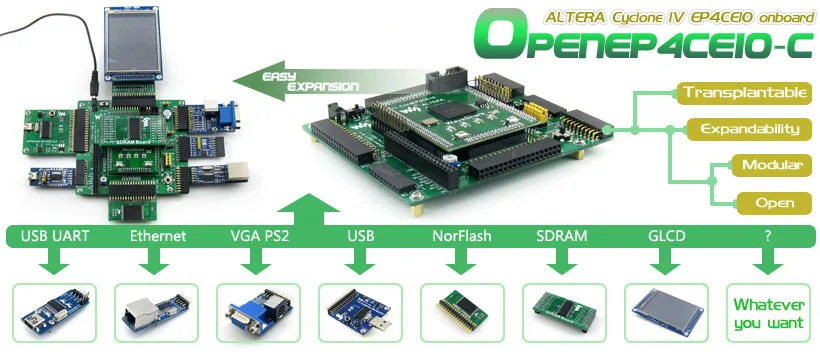

OpenEP4CE10-C поддерживает дальнейшее расширение с помощью различных дополнительных аксессуаров для конкретных приложений. Модульная и открытая конструкция делает его идеальным для запуска разработки приложений с устройствами ALTERA Cyclone IV серии FPGA. OpenEP4CE10-C позволяет легко и быстро начать дизайн с процессором Nios II.

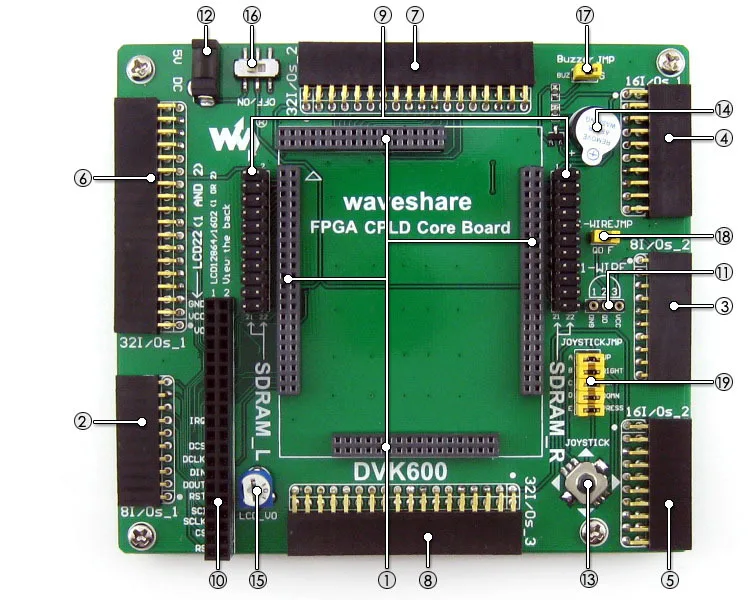

Что на материнском доске
FPGA CPLD разъем основной платы:Для легкого подключения основных плат, которые интегрируют чип FPGA CPLD на борту
Интерфейс 8I/Os_1,Для подключения комплектующих досок/модулей
Интерфейс 8I/Os_2,Для подключения комплектующих досок/модулей
Интерфейс 16I/Os_1,Для подключения комплектующих досок/модулей
Интерфейс 16I/Os_2,Для подключения комплектующих досок/модулей
Интерфейс 32I/Os_1,Для подключения комплектующих досок/модулей
Интерфейс 32I/Os_2,Для подключения комплектующих досок/модулей
Интерфейс 32I/Os_3,Для подключения комплектующих досок/модулей
Все интерфейсы ввода/вывода выше:
Способен моделироваться как USART, I2C, SPI, PS/2 и т. Д.
Способен управлять устройствами, такими как FRAM, FLASH, USB, Ethernet и т. д.
Для подключения платы аксессуаров SDRAM
Также работает как FPGA CPLD разъемы расширения
Для джемперов 17-19:
Короткая перемычка для подключения к I/Os, используемая в коде примера
Откройте перемычку для подключения к другим пользовательским контактам через перемычки
DVK600 поддерживает широкий спектр различных основных плат, поэтому некоторые интерфейсы могут быть не подключены и бесполезны при подключении к определенной основной плате.

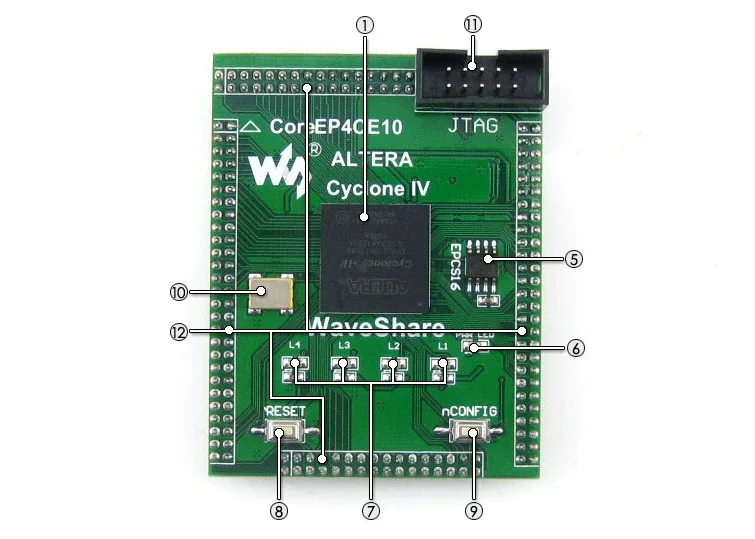

Рабочая частота:50 МГц
Рабочее напряжение:1,15 в ~ 3,465 в
Посылка:BGA256
I/Os:164
LEs:10K
RAM:414 КБ
PLLs:2
Отладка/программирование:Поддержка jtag
AMS1117-3.3 (с нижней стороны),3,3 V регулятор напряжения
AMS1117-2.5 (с нижней стороны),2,5 V регулятор напряжения
AMS1117-1.2 (с нижней стороны),1,2 V регулятор напряжения
EPCS16,Встроенная последовательная флэш-память, для хранения кода
Индикатор питания
Светодиоды
Кнопка сброса
Кнопка nCONFIG:Для повторной настройки чипа FPGA, эквивалент перезарядки питания
50 м активный кристалл
Интерфейс JTAG:Для отладки/программирования
Расширитель FPGA pins,VCC, GND и все порты ввода/вывода доступны на разъемах расширения для дальнейшего расширения

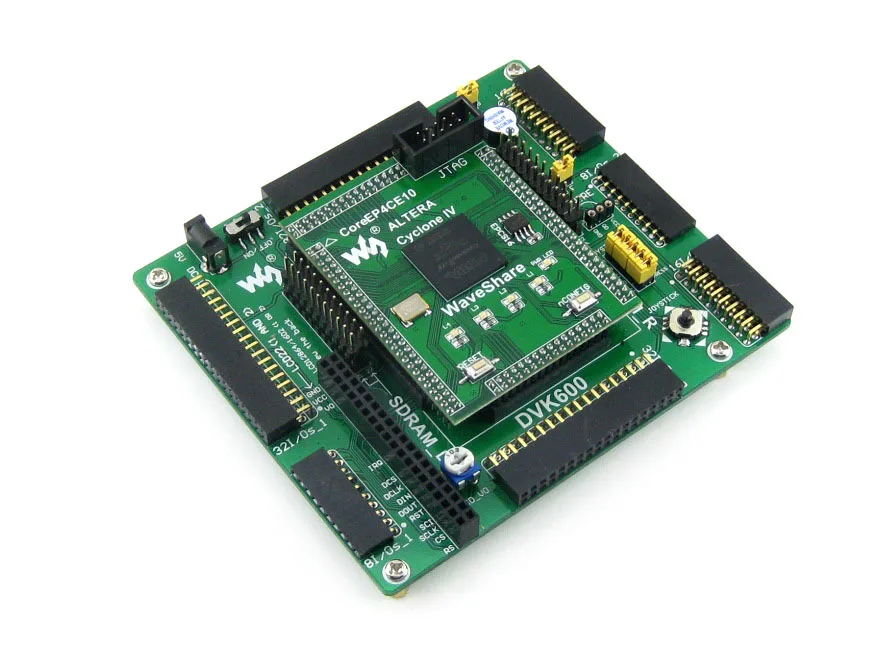

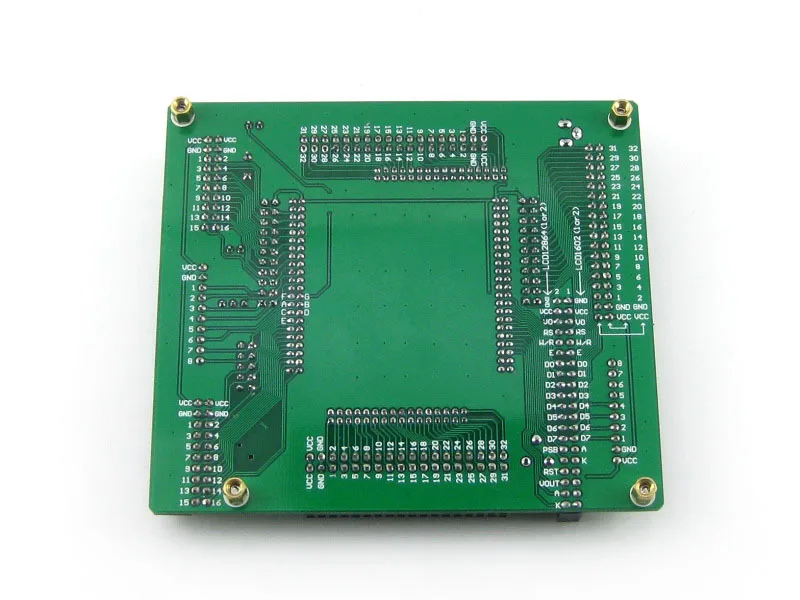

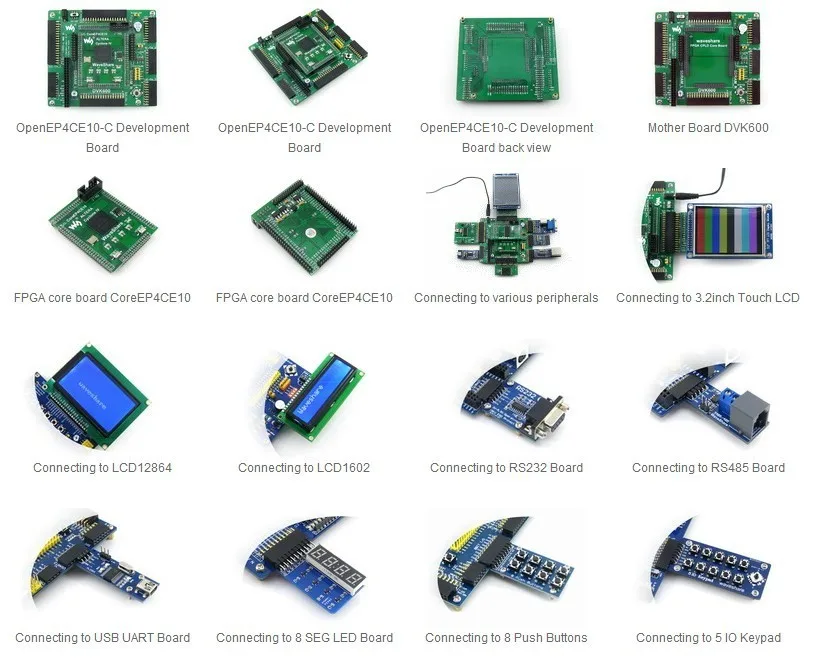

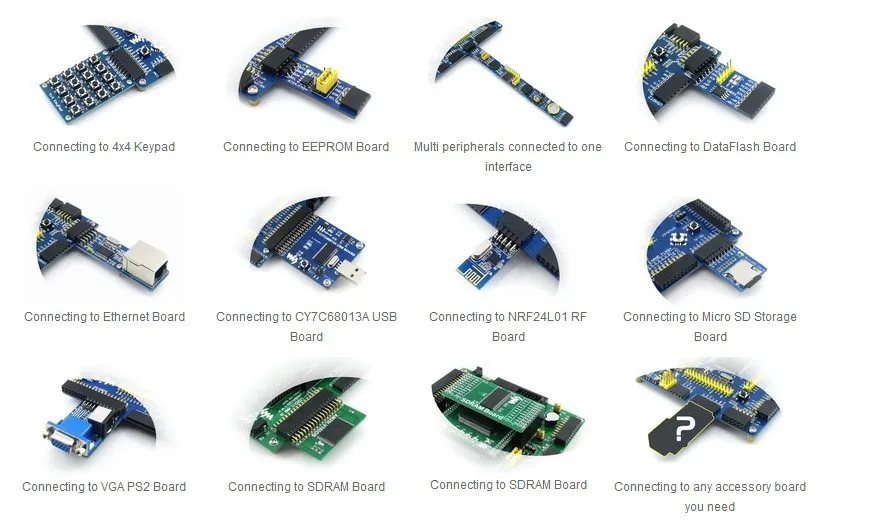

Фотографии
Примечание: OpenEP4CE10-C не интегрирует любые функции программирования/отладки, требуется программист/отладчик.

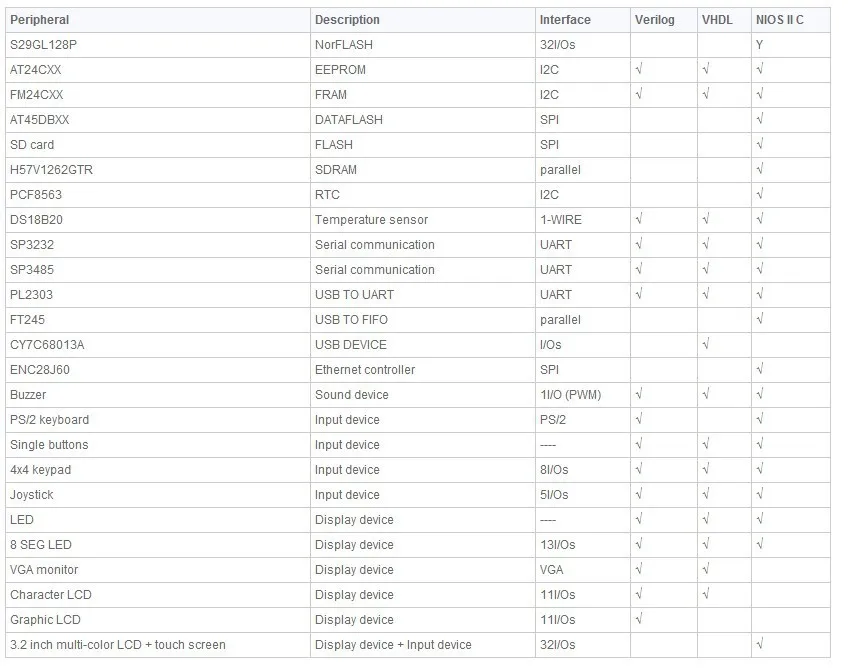

ПримерыOpenEP4CE10-C FPGA development board поставляется с различными примерами кодов для поддерживаемых периферийных устройств, которые позволяют быстро начать разработку собственного приложения.
Плата разработки OpenEP4CE10-C FPGA интегрирует интерфейс JTAG для программирования/отладки.

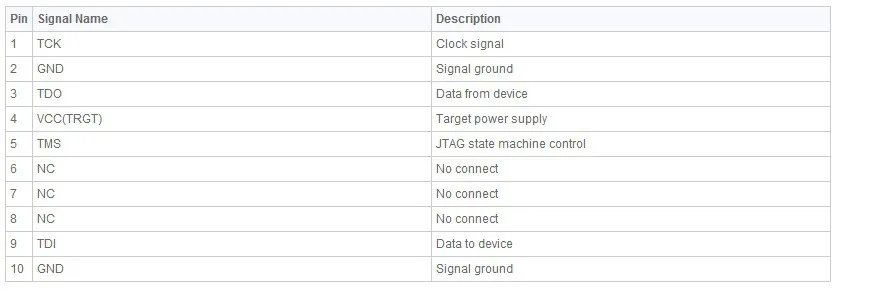

JTAG названия и описание сигнала
Руководство пользователя CD включает следующие ресурсы разработки:
Сопутствующее программное обеспечение (Quaters II, NIOS II и т. Д.)
Демонстрационный код (Verilog, VHDL и NIOS II C)
Схема (PDF)
FPGA разработка документов (спецификации и т. Д.)
Вики:Www.waveshare.com/wiki/OpenEP4CE10-C

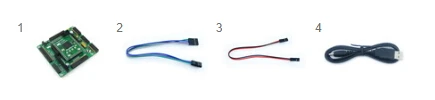

Посылка содержитOpenEP4CE10-C макетная плата x 1
4-контактный провод х 2
2-контактный провод x 2
Кабель питания USB x 1
