Waveshare CoreEP4CE10 EP4CE10F17C8N EP4CE10 ALTERA Cyclone IV CPLD и FPGA, макетная основная плата с полным IO-расширителем

Обзор

CoreEP4CE10-это основная плата FPGA, которая оснащена встроенным устройством EP4CE10F17C8N, поддерживает дальнейшее расширение.

Бортовое последовательное устройство конфигурации EPCS16SI8N Интегрированная Базовая схема FPGA, такая как часы Встроенная кнопка nCONFIG, кнопка сброса, 4 светодиода Все порты ввода/вывода доступны на контактных заголовках Бортовой JTAG отладка/программирование интерфейс 2,00 мм шаговый шаг, подходит для подключения к вашей системе приложений Что на борту

EP4CE10F17C8N:Устройство ALTERA Cyclone IV FPGA с функциями: Рабочая частота:50 МГц Рабочее напряжение:1,15 в ~ 3,465 в Посылка:BGA256 I/Os:164 LEs:10K RAM:414 КБ PLLs:2. Отладка/программирование:Поддержка jtag AMS1117-3.3 (с нижней стороны),3,3 В регулятор напряжения AMS1117-2.5 (с нижней стороны),Регулятор напряжения 2,5 В AMS1117-1.2 (с нижней стороны),Регулятор напряжения 1,2 В EPCS16,Встроенная последовательная флэш-память, для хранения кода Индикатор питания Светодиоды Кнопка сброса Кнопка nCONFIG:Для повторной настройки чипа FPGA, эквивалент перезарядки питания 50 м активный кристалл Интерфейс JTAG:Для отладки/программирования Расширитель FPGA pins,VCC, GND и все порты ввода/вывода доступны на разъемах расширения для дальнейшего расширения Фотографии

Примечание: CoreEP4CE10 предоставляет интерфейс отладки JTAG, но не интегрирует любую функцию отладки, требуется отладчик. Материнская плата и программист/отладчик на фотографиях не включены в цену.

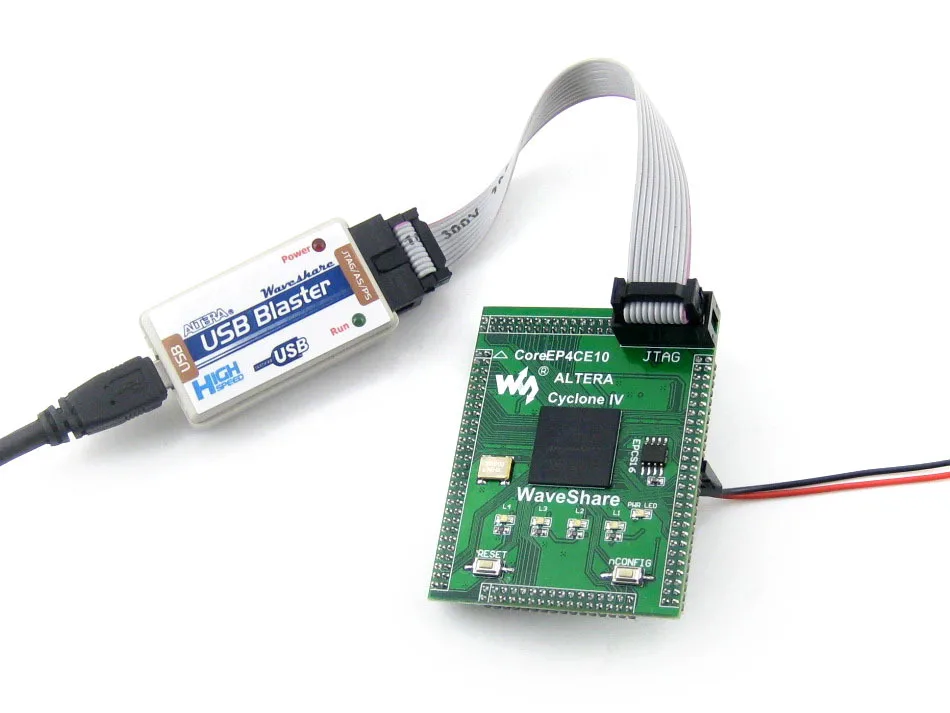

Интерфейс JTAG

На рисунке ниже показана надпись JTAG

Ресурсы для развития Сопутствующее программное обеспечение (Quaters II, NIOS II и т. Д.) Демонстрационный код (Verilog, VHDL, NIOS II C) Схема (PDF) FPGA разработка документов

Вики:Www.wav eshare.com/wiki/CoreEP4CE10

Посылка

Вес:0,042 кг
