Waveshare Open3S500E посылка A, макетная плата XILINX, с платой VGA PS2, платой PL2303 USB UART (mini), платой PCF8563 RTC и т. д.

Описание

Open3S500E Является макетной платой FPGA, которая состоит из материнской платы DVK600 И основная плата FPGA Core3S500E.

Open3S500E поддерживает дальнейшее расширение с различными дополнительными досками аксессуаров для конкретного применения. Модульная и открытая конструкция делает его идеальным для начала разработки приложений с устройствами ПЛИС серии XILINX Spartan-3E.

Разъем основной платы FPGA CPLD: для легкого подключения основных плат, которые объединяют встроенный чип FPGA CPLD

Интерфейс 8I/Os_1, для подключения дополнительных плат/модулей

Интерфейс 8I/Os_2, для подключения дополнительных плат/модулей

Интерфейс 16I/Os_1, для подключения дополнительных плат/модулей

Интерфейс 16I/Os_2, для подключения дополнительных плат/модулей

Интерфейс 32I/Os_1, для подключения дополнительных плат/модулей

Интерфейс 32I/Os_2, для подключения дополнительных плат/модулей

Интерфейс 32I/Os_3, для подключения дополнительных плат/модулей

Для подключения платы SDRAM

Также работает как расширительные разъемы FPGA CPLD pins

ЖК-интерфейс, Для подключения LCD22, LCD12864, LCD1602

Однопроводной интерфейс: Легко подключается к однопроводным устройствам (К-92 посылка вке), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. д.

5V DC jack

Джойстик: Пять позиций

Зуммер

Потенциометр: Для регулировки подсветки LCD22 или регулировки контрастности LCD12864, LCD1602

Выключатель питания

Перемычка зуммера

Однопроводная перемычка

Перемычка для джойстика

DVK600 поддерживает широкий спектр различных материнских плат, поэтому некоторые интерфейсы могут быть не подключены и бесполезны при подключении к определенной материнской плате. Например, при подключении к Core3S500E/CoreEP2C8 не подключен ⑧ 32I/Os_3.

Рабочая частота: 50 МГц

Рабочее напряжение: 1,15 в ~ 3,3 В

Посылка: QFP208

I/Os: 116

LEs: 500K

RAM: 360 КБ

DCMs: 4

Отладка/программирование: Поддержка jtag

AMS1117-3.3, Регулятор напряжения 3,3 В

AMS1117-2.5, Регулятор напряжения 2,5 в

AMS1117-1.2, Регулятор напряжения 1,2 в

XCF04S, Встроенная последовательная флэш-память для хранения кода

Индикатор питания

Светодиоды

Индикатор инициализации FPGA

Кнопка сброса

Кнопка nCONFIG: Для повторной настройки чипа FPGA эквивалент перезагрузки питания

Активный кварцевый генератор 50 м

Интерфейс JTAG: Для отладки/программирования

Расширитель контактов FPGA, VCC, GND и все порты ввода-вывода доступны на разъемах расширения для дальнейшего расширения

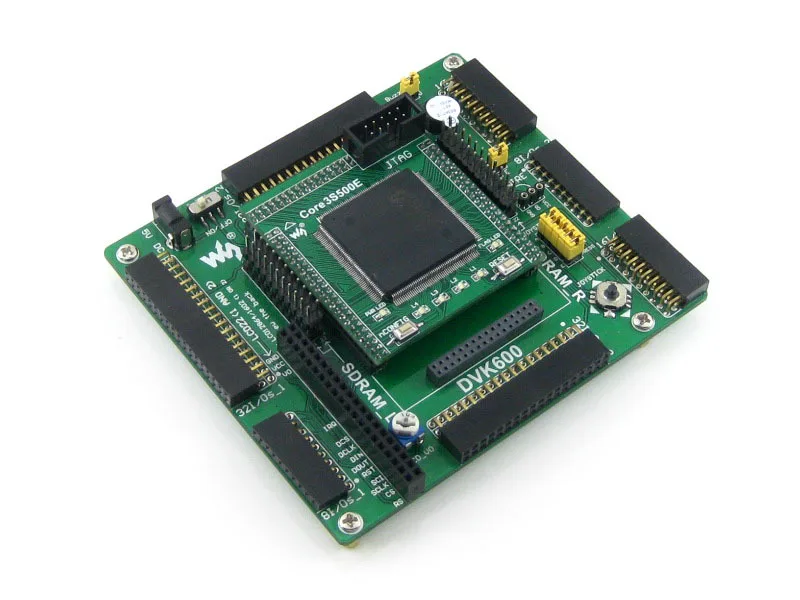

Макетная плата Open3S500E

Макетная плата Open3S500E

Макетная плата Open3S500E вид сзади

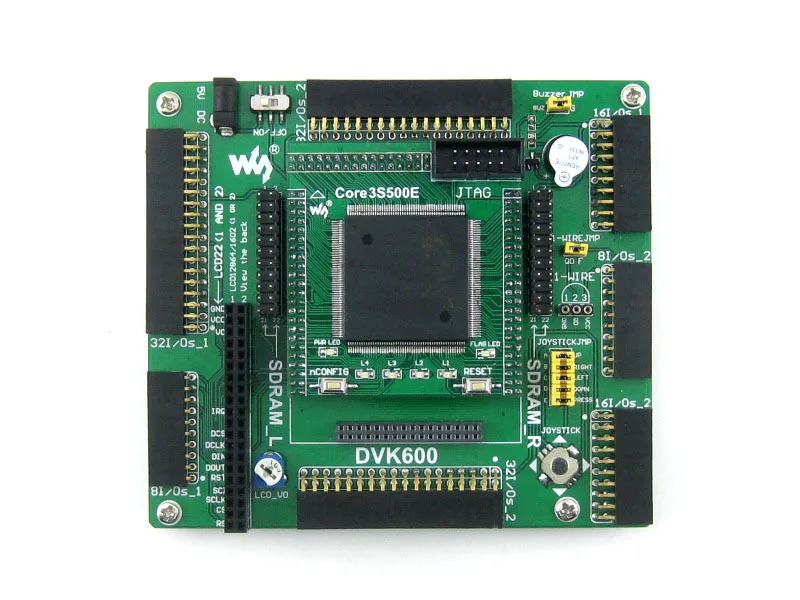

Материнская плата DVK600

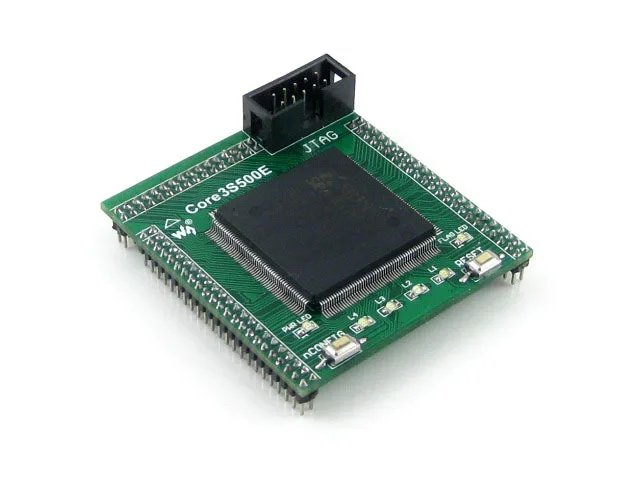

Основная плата FPGA Core3S500E

Основная плата FPGA Core3S500E

Подключение к различным периферийным устройствам

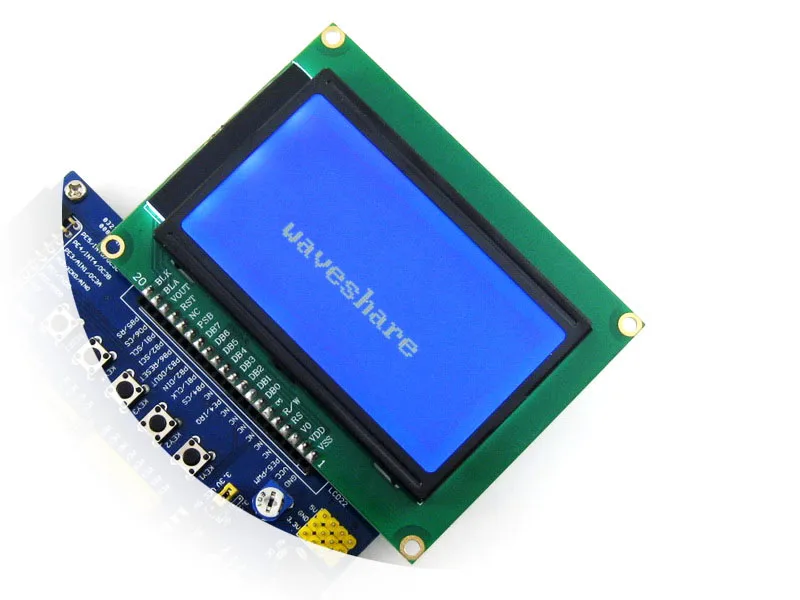

Подключение к LCD12864

Подключение к LCD1602

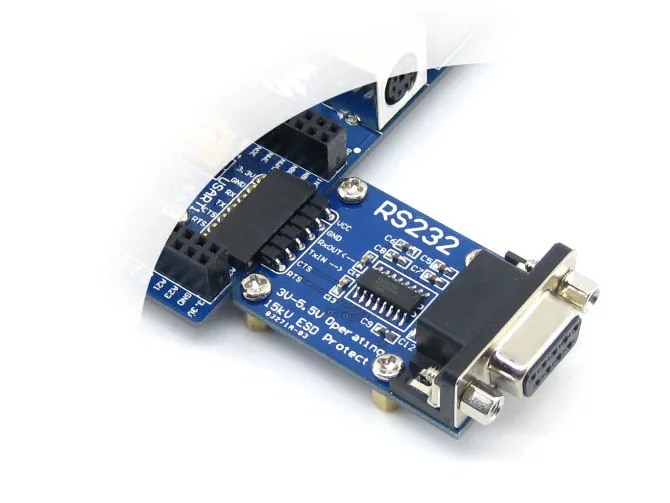

Подключение к плате RS232

Подключение к USB-плате UART

Подключение к светодиодной плате 8 SEG

Подключение к 8 кнопкам

Подключение к 4x4 клавиатуре

Подключение к плата EEPROM

Несколько периферийных устройств, подключенных к одному интерфейсу

Подключение к плате DataFlash

Подключение к USB-плате CY7C68013A

Подключение к плате VGA PS2

Подключение к любой необходимой плате аксессуаров

Примечание: Open3S500E не интегрирует функции программирования/отладки, требуется программатор/отладчик.

Макетная плата Open3S500E FPGA поставляется с различными примерами кодов для поддерживаемых периферийных устройств, которые позволяют быстро начать разработку собственного приложения.

Периферийный

Описание

Интерфейс

Маног

VHDL

AT24CXX

EEPROM

I2C

Y

Y

FM24CXX

Фрам

I2C

Y

Y

AT45DBXX

DATAFLASH

SPI

Y

PCF8563

RTC

I2C

Y

PCF8591

4xAD, 1xDA

I2C

Y

DS18B20

Датчик температуры

1-провод

Y

SP3232

Серийная связь

UART

Y

Y

SP3485

Серийная связь

UART

Y

Y

PL2303

USB для UART

UART

Y

Y

CY7C68013A

Usb-устройство

I/Os

Y

Зуммер

Звуковое устройство

1I/O (PWM)

Y

Y

Клавиатура PS/2

Входное устройство

PS/2

Y

Y

Одиночные кнопки

Входное устройство

----

Y

Y

4x4 клавиатура

Входное устройство

8I/Os

Y

Y

Джойстик

Входное устройство

5I/Os

Y

Y

Светодиодный

Устройство отображения

----

Y

Y

8 seg светодиодный

Устройство отображения

13I/Os

Y

Y

Монитор VGA

Устройство отображения

VGA

Y

Y

Символьный ЖК

Устройство отображения

11I/Os

Y

Y

Графический ЖК

Устройство отображения

11I/Os

Y

Y

Макетная плата Open3S500E FPGA объединяет интерфейс JTAG для программирования/отладки.

Сопутствующее программное обеспечение (Xilinx ISE 12- Поддерживает Winxp/Win7, не поддерживает Win8)

Демонстрационный код (каног, VHDL)

Схема (PDF)

Документации по разработке ПЛИС

Вики: Www.waveshare.com/здравствуйте/Open3S500E

Содержимое упаковки

Вес: 0,333 кг

Посылка содержит

"Стандарпосылка"ИПосылка набор аксессуаров"Ниже приведены.

Посылка

Макетная плата Open3S500E x 1

4-контактный провод x 2

2-контактный провод x 2

Кабель питания USB x 1

1

2

3

4

Набор аксессуаров

Плата VGA PS2 x 1

PL2303 USB UART Board (mini) x 1

Плата AT45DBXX DataFlash x 1

FM24CLXX FRAM Board x 1

CY7C68013A USB плата (мини) x 1

Плата PCF8563 RTC x 1

Плата PCF8591 AD DA x 1

DS18B20 x 1

LCD1602 (Синяя подсветка 3,3 В) x 1

Штекер USB типа A для кабеля mini-B x 1

1

2

3

4

5

6

7

8

9

10
