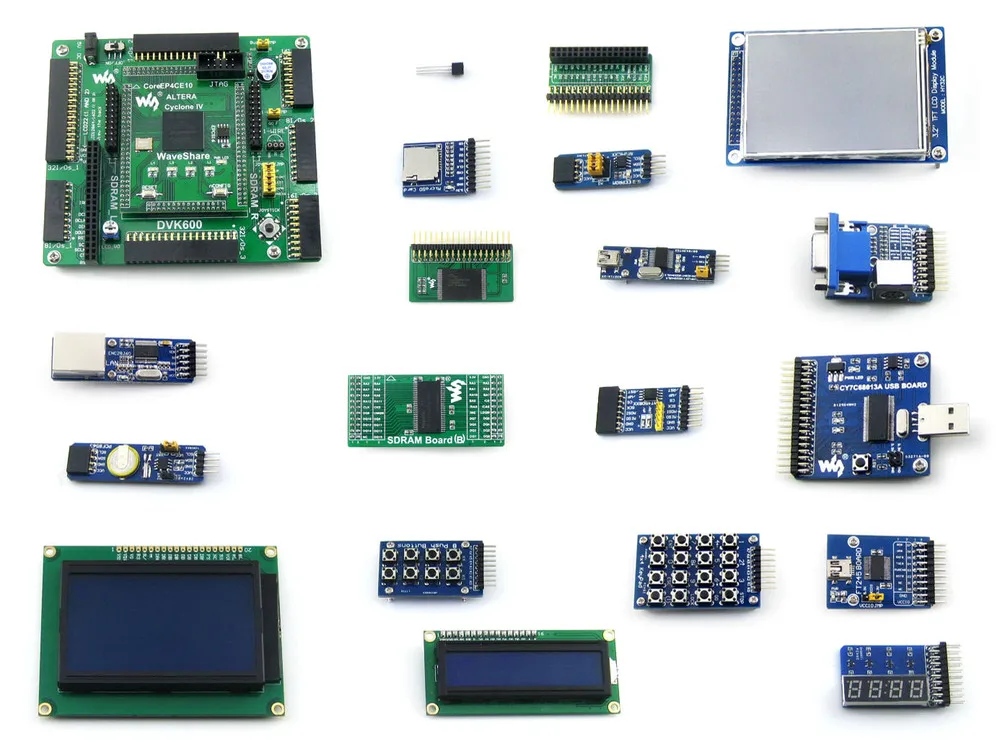

Altera Cyclone Board EP4CE10 EP4CE10F17C8N ALTERA Cyclone IV FPGA Development Board + 18 комплектов аксессуаров = OpenEP4CE10-C посылка B
OpenEP4CE10-CЭто Плата развития FPGA, которая состоит из материнской платыDVK600И основная плата FPGACoreEP4CE10.
OpenEP4CE10-C поддерживает дальнейшее расширение с помощью различных дополнительных аксессуаров для конкретных приложений. Модульная и открытая конструкция делает его идеальным для запуска разработки приложений с устройствами ALTERA Cyclone IV серии FPGA. OpenEP4CE10-C позволяет легко и быстро начать дизайн с процессором Nios II.

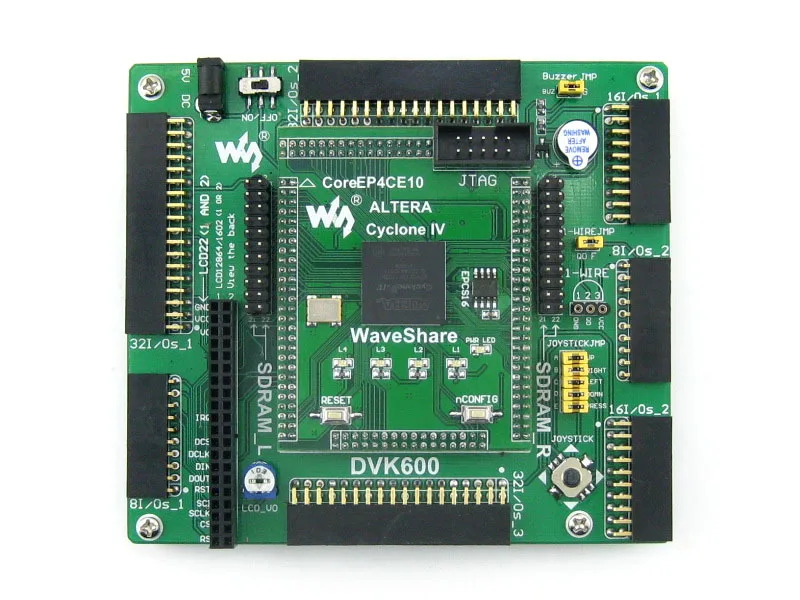

Что на материнском доске
FPGA CPLD разъем основной платы:Для легкого подключения основных плат, которые интегрируют чип FPGA CPLD на борту
Интерфейс 8I/Os_1,Для подключения комплектующих досок/модулей
Интерфейс 8I/Os_2,Для подключения комплектующих досок/модулей
Интерфейс 16I/Os_1,Для подключения комплектующих досок/модулей
Интерфейс 16I/Os_2,Для подключения комплектующих досок/модулей
Интерфейс 32I/Os_1,Для подключения комплектующих досок/модулей
Интерфейс 32I/Os_2,Для подключения комплектующих досок/модулей
Интерфейс 32I/Os_3,Для подключения комплектующих досок/модулей
Все интерфейсы ввода/вывода выше:
Способен моделироваться как USART, I2C, SPI, PS/2 и т. Д.
Способен управлять устройствами, такими как FRAM, FLASH, USB, Ethernet и т. д.
Для подключения платы аксессуаров SDRAM
Также работает как FPGA CPLD разъемы расширения
ЖК-интерфейс,Для подключения LCD22, LCD12864, LCD1602
Однопроводный интерфейс:Легко подключается к однопроводным устройствам (К-92 посылка), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. Д.
5V DC jack
Джойстик:Пять позиций
Зуммер
Потенциометр:Для регулировки подсветки LCD22 или LCD12864, LCD1602 регулировка контрастности
Выключатель питания
Перемычка зуммера
Перемычка с одним проводом
Перемычка для джойстика
Для джемперов 17-19:
Короткая перемычка для подключения к I/Os, используемая в коде примера
Откройте перемычку для подключения к другим пользовательским контактам через перемычки
DVK600 поддерживает широкий спектр различных основных плат, поэтому некоторые интерфейсы могут быть не подключены и бесполезны при подключении к определенной основной плате. Например, при подключении к Core3S500E/CoreEP2C8 '(8) 32I/Os_3' не подключен.

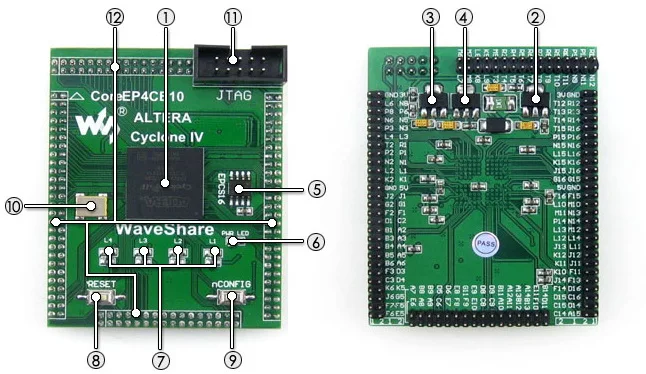

Что на CoreEP4CE10
Рабочая частота:50 МГц
Рабочее напряжение:1,15 в ~ 3,465 в
Посылка:BGA256
I/Os:164
LEs:10K
RAM:414 КБ
PLLs:2
Отладка/программирование:Поддержка jtag
AMS1117-3.3 (с нижней стороны),3,3 V регулятор напряжения
AMS1117-2.5 (с нижней стороны),2,5 V регулятор напряжения
AMS1117-1.2 (с нижней стороны),1,2 V регулятор напряжения
EPCS16,Встроенная последовательная флэш-память, для хранения кода
Индикатор питания
Светодиоды
Кнопка сброса
Кнопка nCONFIG:Для повторной настройки чипа FPGA, эквивалент перезарядки питания
50 м активный кристалл
Интерфейс JTAG:Для отладки/программирования
Расширитель FPGA pins,VCC, GND и все порты ввода/вывода доступны на разъемах расширения для дальнейшего расширения
Фотографии

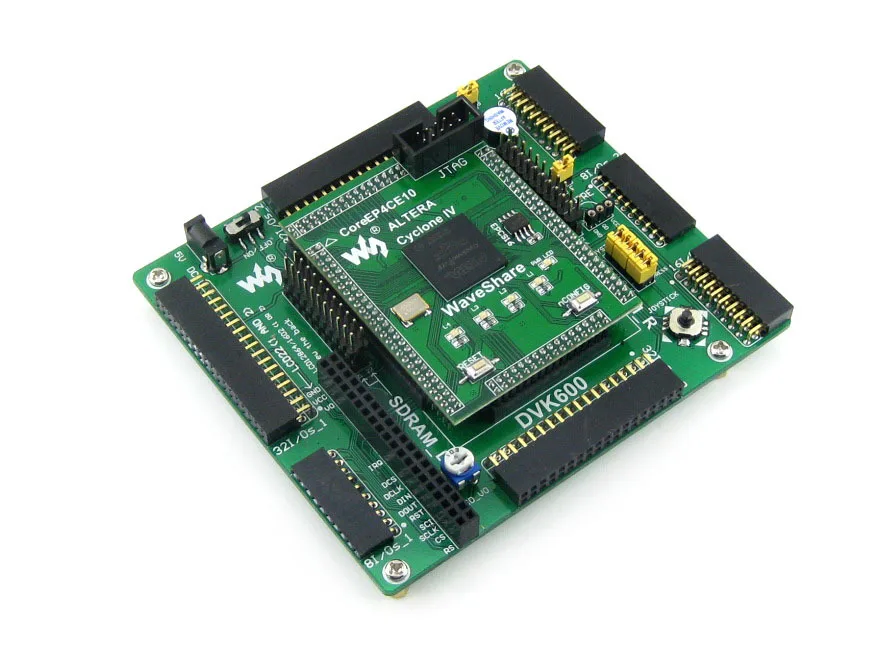

OpenEP4CE10-C совет по разработке
OpenEP4CE10-C совет по разработке
OpenEP4CE10-C панель для разработки
Материнская плата DVK600

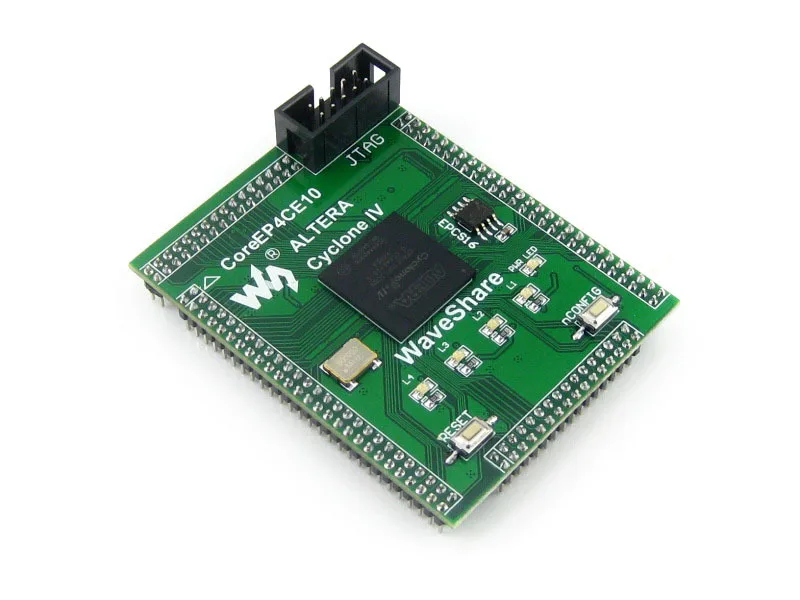

FPGA core board CoreEP4CE10
FPGA core board CoreEP4CE10
Подключение к 3,2 дюймов сенсорный экран ЖК-дисплей
Подключение к LCD12864
Подключение к LCD1602
Подключение к плате RS232
Подключение к плате RS485
Подключение к USB UART Board
Подключение к 8 SEG светодиодный плате
Подключение к 8 кнопкам
Подключение к 5 клавиатуре IO
Подключение к 4x4 клавиатуре
Подключение к плата EEPROM
Несколько периферийных устройств, подключенных к одному интерфейсу
Подключение к плате DataFlash
Подключение к плате Ethernet
Подключение к USB плате CY7C68013A
Подключение к NRF24L01 RF плате
Подключение к плате для хранения Micro SD
Подключение к плате VGA PS2
Подключение к SDRAM доска
Подключение к SDRAM доска
Подключение к любой вспомогательной плате, которая вам нужнаПримечание: OpenEP4CE10-C не интегрирует любые функции программирования/отладки, требуется программист/отладчик.
ПримерыOpenEP4CE10-C FPGA development board поставляется с различными примерами кодов для поддерживаемых периферийных устройств, которые позволяют быстро начать разработку собственного приложения.
Периферийное устройство
Описание
Интерфейс
Verilog
VHDL
NIOS II C
S29GL128P
NorFLASH
32I/Os
√
AT24CXX
EEPROM
I2C
√
√
√
FM24CXX
Фрам
I2C
√
√
√
AT45DBXX
DATAFLASH
SPI
√
Sd-карта
Вспышка
SPI
√
H57V1262GTR
SDRAM
Параллельный
√
PCF8563
RTC
I2C
√
DS18B20
Датчик температуры
1 провод
√
√
√
SP3232
Серийное общение
UART
√
√
√
SP3485
Серийное общение
UART
√
√
√
PL2303
USB для UART
UART
√
√
√
FT245
USB TO FIFO
Параллельный
√
CY7C68013A
Usb-устройство
I/Os
√
ENC28J60
Контроллер Ethernet
SPI
√
Зуммер
Звуковое устройство
1I/O (ШИМ)
√
√
√
Клавиатура PS/2
Входное устройство
PS/2
√
√
Одиночные кнопки
Входное устройство
----
√
√
√
4x4 клавиатуры
Входное устройство
8I/Os
√
√
√
Джойстик
Входное устройство
5I/Os
√
√
√
Светодиодный
Демонстрационное устройство
----
√
√
√
8 SEG светодиодный
Демонстрационное устройство
13I/Os
√
√
√
Монитор VGA
Демонстрационное устройство
VGA
√
√
Персональный ЖК-дисплей
Демонстрационное устройство
11I/Os
√
√
Графический ЖК-дисплей
Демонстрационное устройство
11I/Os
√
3,2 дюймовый Мульти-Цвет ЖК-дисплей + сенсорный экран
Устройство отображения + устройство ввода
32I/Os
√

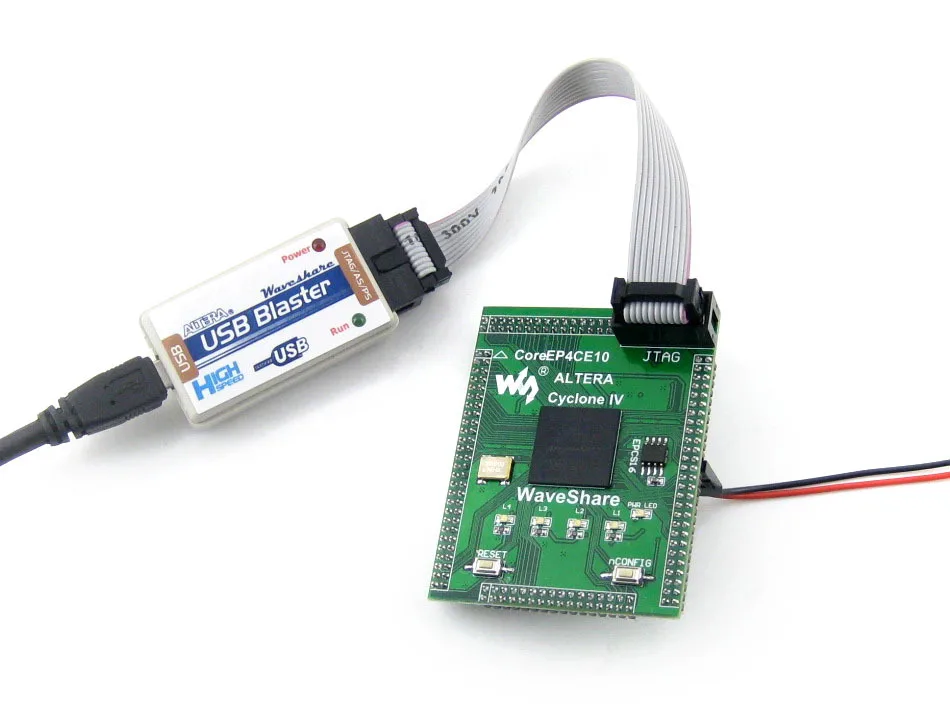

Интерфейс отладки/программированияПлата разработки OpenEP4CE10-C FPGA интегрирует интерфейс JTAG для программирования/отладки.
JTAG названия и описание сигналаШтырь
Название сигнала
Описание
1
TCK
Сигнал часов
2
GND
Сигнал заземления
3
TDO
Данные от устройства
4
VCC(TRGT)
Целевой источник питания
5
TMS
JTAG state machine control
6
NC
Нет подключения
7
NC
Нет подключения
8
NC
Нет подключения
9
TDI
Данные для устройства
10
GND
Сигнал заземления
Надпись JTAG
Сопутствующее программное обеспечение (Quaters II, NIOS II и т. Д.)
Демонстрационный код (Verilog, VHDL и NIOS II C)
Схема (PDF)
FPGA разработка документов (спецификации и т. Д.)
Вики:Www.waveshare.com/wiki/OpenEP4CE10-C
Посылка содержитВ"Стандартная посылка"И"Комплектующие для досок посылка"Ниже включены.
