Макетная плата FPGA, предназначенная для серии ALTERA Cyclone IV, имеет встроенное EP4CE6 и интегрирует различные стандартные интерфейсы, довольно легко для периферийных расширений.

Обзор

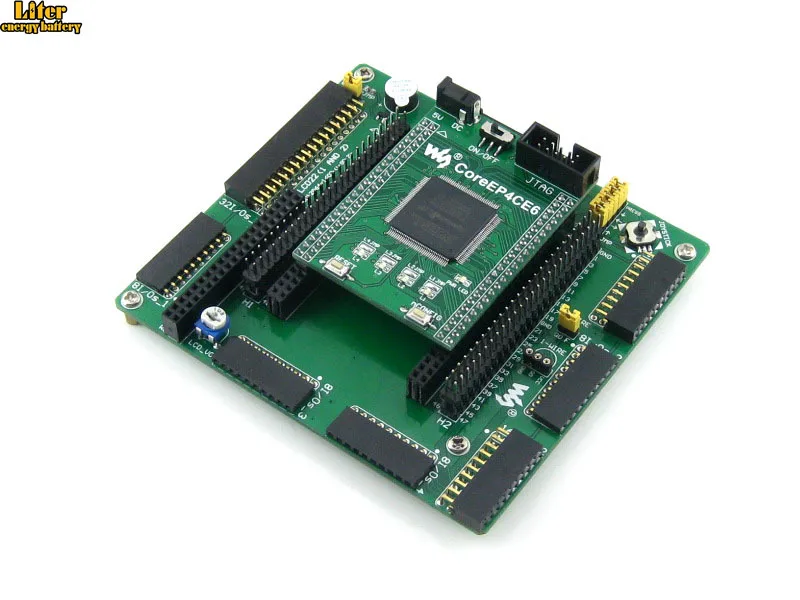

OpenEP4CE6-CЭто плата разработки FPGA, которая состоит из материнской платыDVK601И основная плата FPGACoreEP4CE6.

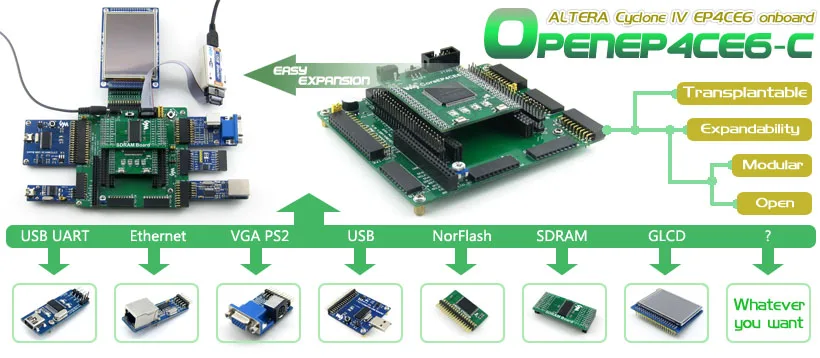

OpenEP4CE6-C поддерживает дальнейшее расширение с различными отдельно приобретаемый аксессуар доски для специфического применения. Модульный и открытый дизайн делает его идеальным для запуска разработки с устройствами ALTERA Cyclone IV серии FPGA. OpenEP4CE6-C позволяет начать свой дизайн с процессором Nios II легко и быстро.

What's на Материнская плата печатная плата

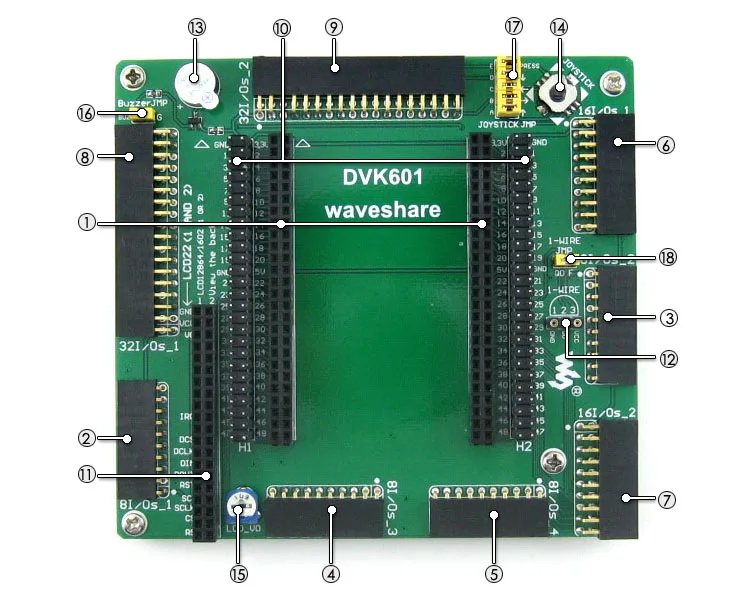

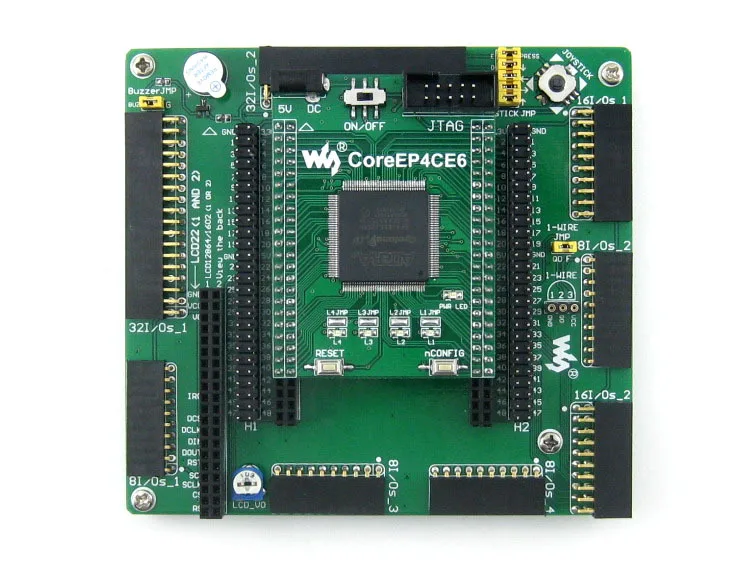

FPGA CPLD разъем основной платы:Для легкого подключения материнских плат, которые интегрируют чип FPGA CPLD на бортовой Интерфейс 8I/Os_1,Для подключения дополнительных плат/модулей Интерфейс 8I/Os_2,Для подключения дополнительных плат/модулей Интерфейс 8I/Os_3,Для подключения дополнительных плат/модулей Интерфейс 8I/Os_4,Для подключения дополнительных плат/модулей Интерфейс 16I/Os_1,Для подключения дополнительных плат/модулей Интерфейс 16I/Os_2,Для подключения дополнительных плат/модулей Интерфейс 32I/Os_1,Для подключения дополнительных плат/модулей Интерфейс 32I/Os_2,Для подключения дополнительных плат/модулей FPGA для расширения разъемов Разъемы FPGA доступны для Расширительных разъемов Для подключения платы аксессуаров SDRAM ЖК-дисплей интерфейс,Для подключения LCD22, LCD12864, LCD1602 Интерфейс с одним проводом:Легко подключается к однопроводным приборам (посылка-92), например, датчику температуры (DS18B20), электронному номеру регистрации (DS2401) и т. д. Зуммер Джойстик:Пять положений Потенциометр:Для регулировки подсветки LCD22 или LCD12864, LCD1602, регулировка контрастности Зуммер джемпер Джойстик джемпер Джемпер с одним проводом Что есть на CoreEP4CE6

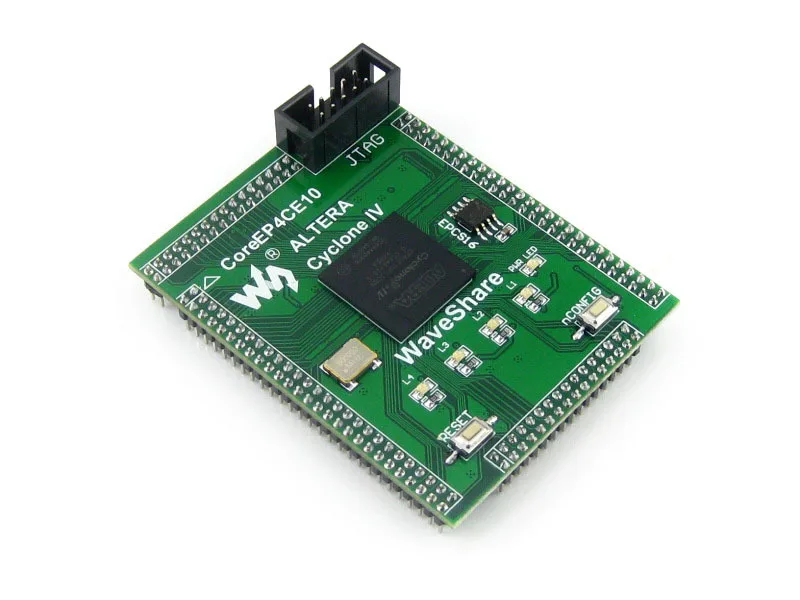

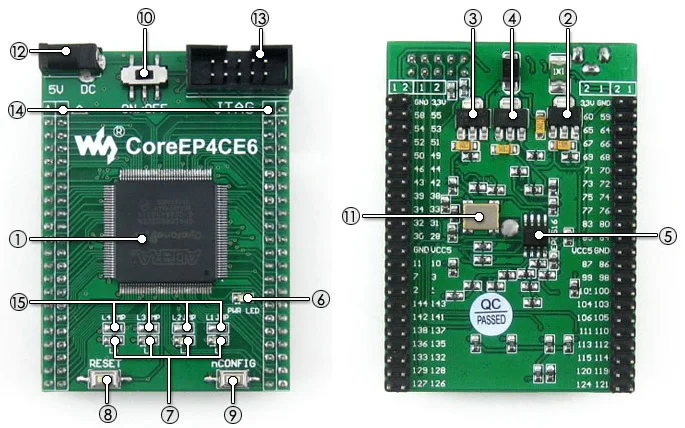

EP4CE6E22C8N:Устройство ALTERA Cyclone IV FPGA, оснащенное: Рабочая частота:50 МГц Операционной Напряжение:1,15 V-3,465 V Посылка:QFP144 I/Os:80 LEs:6K Оперативная память:270kb PLLs: 2 Исправление/программирование:Поддержка JTAG AMS1117-3.3,3,3 V регулятор напряжения AMS1117-2.5,2,5 V регулятор напряжения AMS1117-1.2,1,2 V регулятор напряжения EPCS16,Встроенная память серии FLASH, для хранения кода Мощность индикатор Светодиоды Кнопка сброса Nconfig кнопки:Может быть использован для настройки чип FPGA, эквивалент мощности сброс Мощность переключатель Осциллятор с активным кристаллом, 50 м Разъем постоянного тока 5 В JTAG интерфейс:Для гайки/программирования Расширитель FPGA pins,Разъемы расширения доступны для VCC, GND и всех портов ввода/вывода для дальнейшего расширения Светодиодный джемперы Фото

Примечание: OpenEP4CE6-C не интегрировать любые программирования/функции отладки, программист/отладчик не требуется.

Примеры

В OpenEP4CE6-C FPGA Совет по развитию поставляется с различными примеры болты с шестигранной головкой поддерживаемых периферийных устройств, которые дают вам быстрый старт разработать ваш собственный приложения.

Периферийное устройство Описание продукта: Интерфейс Verilog VHDL NIOS II C S29GL128P NorFLASH 32I/Os     Y AT24CXX EEPROM I2C √ √ √ FM24CXX Фрам I2C √ √ √ AT45DBXX DATAFLASH SPI     √ SD карта Флэш-память SPI     √ H57V1262GTR SDRAM (синхронное динамическое ОЗУ) Параллельный     √ PCF8563 РТК I2C     √ DS18B20 Температура датчик 1-проводной √ √ √ SP3232 Последовательной связи UART √ √ √ SP3485 Последовательной связи UART √ √ √ PL2303 USB UART UART √ √ √ FT245 Usb-fifo Параллельный     √ CY7C68013A USB устройство Ввода/вывода   √   ENC28J60 Ethernet controller SPI     √ Зуммер Звуковое устройство 1I/O (ШИМ) √ √ √ PS/2 клавиатура Вход устройства PS/2 √   √ Одной кнопки Вход устройства ---- √ √ √ 4x4 клавиатуры Вход устройства 8I/Os √ √ √ Джойстик Вход устройства 5I/Os √ √ √ Светодиодный Дисплей устройства ---- √ √ √ 8 SEG светодиодный Дисплей устройства 13I/Os √ √ √ Монитор с видеографической матрицей Дисплей устройства VGA √ √   Персонаж ЖК-дисплей Дисплей устройства 11I/Os √ √   Графический ЖК-дисплей Дисплей устройства 11I/Os √     3,2 дюймовый Мульти-Цвет ЖК-дисплей + сенсорный экран Демонстрационное устройство + Входное устройство 32I/Os     √ Интерфейс для гайки/программирования

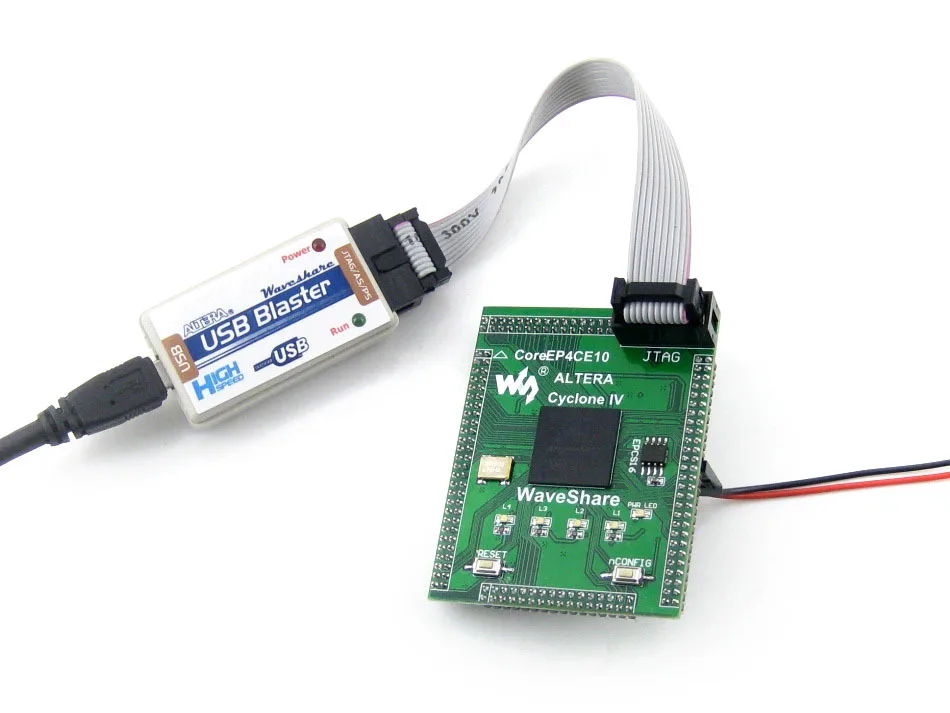

В OpenEP4CE6-C FPGA Совет по развитию интегрирует интерфейс JTAG для программирования/отладки.

JTAG имена и описание сигналов Pin-код Название сигнала Описание продукта: 1 TCK Часы сигнала 2 GND Заземления сигнала 3 TDO Данных от устройства 4 VCC(TRGT) Цель источника питания 5 TMS JTAG state machine control 6 NC Без подключения 7 NC Без подключения 8 NC Без подключения 9 TDI Данные устройства 10 GND Заземления сигнала Джтаг заголовок

Развития ресурсы Соответствующее программное обеспечение (Quaters II, NIOS II и т. д.) Демонстрационный код (Verilog, VHDL и NIOS II C) Схема (PDF) Документы разработки FPGA (таблицы данных и т. д.) Вики:Www.wav eshare.com/wiki/OpenEP4CE6-C Посылка содержит
