Плата STM32 STM32F107VCT6 STM32F107 ARM Cortex-M3 STM32 плата для разработки + PL2303 USB UART модуль комплект = стандарт Open107V

Макетная плата STM32 STM32F107VCT6 STM32F107 ARM Cortex-M3 STM32 + комплект USB UART модуля PL2303 = стандарт Open107V

Обзор

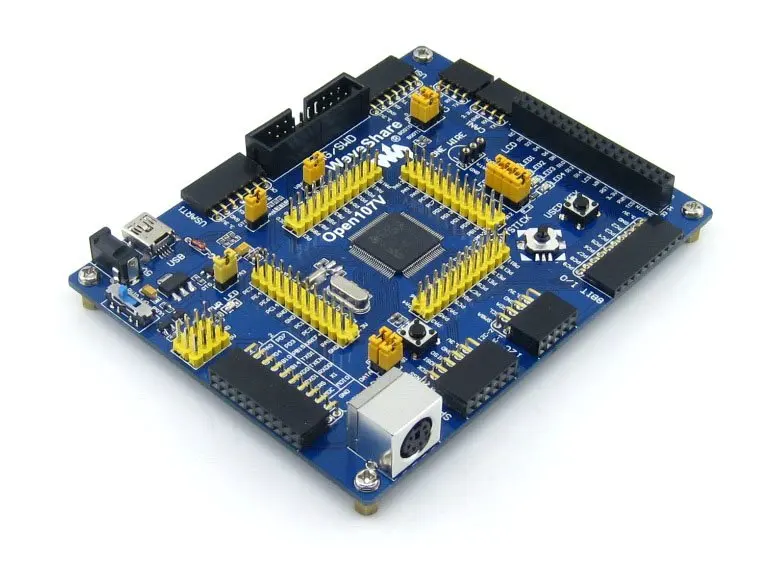

Open107V-это макетная плата STM32, которая оснащена устройством STM32F107VCT6 в качестве микроконтроллера. Он поддерживает дальнейшее расширение с различными дополнительными досками аксессуаров для конкретного применения. Модульная и открытая конструкция делает его идеальным для начала разработки приложений с микроконтроллером линии подключения STM32.

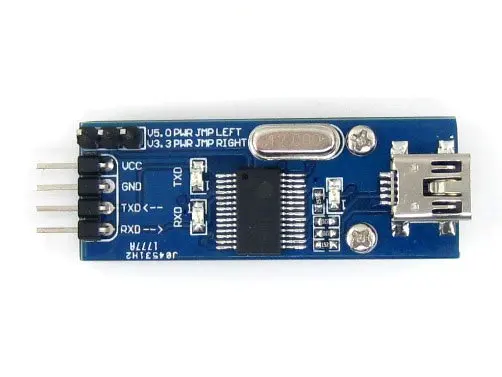

Примечание: стандарт Open107V включает только одну плату для аксессуаров-PL2303 USB UART board (mini).

Что на борту

STM32F107VCT6:Высокопроизводительный микроконтроллер STM32, который отличается: Ядро:ARM Cortex-M3 32-битный RISC Рабочая частота:72 МГц, 1,25 Дмитрий/МГц Рабочее напряжение:2-3,6 В Посылка:LQFP100 I/Os:80 Воспоминания:Вспышка 256K, 64K RAM Интерфейсы связи:3 x SPI, 3 x USART, 2 x UART, 2 x I2S, 2 x I2C, 1 x Ethernet MAC, 1 x USB OTG, 2 x CAN Преобразователи AD & DA:2 x AD (12 бит, 1 мкс, 16 каналов); 2 x DA (12 бит) Отладка/программирование:Поддержка JTAG/SWD (последовательный Провод Отладки) интерфейсы, поддерживает IAP AMS1117-3.3:Регулятор напряжения 3,3 В Переключатель питания:5 В DC или USB Индикатор питания; Светодиоды:Удобно для индикации состояния ввода-вывода или запуска программы Кнопка сброса; Пользовательский ключ; Джойстик:Удобно для ввода/вывода (пять позиций) Кварцевый генератор 32,768 K:Для внутреннего RTC Кварцевый генератор 25 м; Интерфейс Ethernet:Легко подключает MCU к сети ethernet с помощью дополнительного модуля ethernet 8 Интерфейс ввода/вывода:Легко подключается к клавиатуре, мотору и т. д. Интерфейс CAN1:Поддерживает связь с платами для аксессуаров, которые удобно оснащены устройством CAN Интерфейс CAN2:Поддерживает связь с платами для аксессуаров, которые удобно оснащены устройством CAN Интерфейс SPI1/SPI2:Легко подключается к периферийным устройствам SPI, таким как DataFlash (AT45DBxx), sd-карта, MP3 и т. д. Интерфейс I2C1/I2C2:Легко подключается к периферийным устройствам I2C, таким как расширитель ввода-вывода (PCF8574), EEPROM (AT24Cxx) и т. д. ЖК-интерфейс:Легко подключается к сенсорному ЖК-дисплею Однопроводной интерфейс:Легко подключается к однопроводным устройствам (К-92 посылка вке), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. д. Интерфейс PS/2:Легко подключается к клавиатуре или мыши PS/2 Интерфейс USART1:Легко подключается к RS232, RS485, USB к 232 и т. д. Интерфейс USART2:Легко подключается к RS232, RS485, USB к 232 и т. д. USB OTG:Связь с USB-устройством или USB-хостом 5V DC jack; Входная/Выходная мощность 5 В/3,3 В; Контактный разъем MCU:Все контакты MCU доступны на разъемах расширения для дальнейшего расширения Интерфейс JTAG/SWD:Для отладки/программирования Выбор режима загрузки:Для настройки штифтов BOOT0 и BOOT1 Перемычка USB OTG Selection Короткая перемычка для включения USB OTG, подключение к MCU I/O Откройте перемычку, чтобы отключить USB OTG, отключите от MCU I/O Перемычка интерфейса PS/2 Короткая перемычка для подключения устройства PS/2 к I/Os по умолчанию Откройте перемычку, чтобы подключить устройство PS/2 к пользовательскому I/Os через перемычки Светодиодная перемычка Короткая перемычка для подключения светодиодов к I/Os по умолчанию Откройте перемычку, чтобы подключить светодиоды к пользовательским I/Os через перемычки Перемычка VBAT Selection Короткая перемычка для использования системного источника питания Откройте перемычку, чтобы можно было подключить VBAT к внешнему источнику питания, например к батарее Фотографии

Примечание:Open107V поддерживает программирование через STM32 USART загрузчик, в посылка также входит плата для аксессуаров USB-UART.Open107V не интегрирует никакую функцию отладки, требуется отладчик.Стандарт Open107V включает только одну плату для аксессуаров-PL2303 USB UART board (mini).

Интерфейсы JTAG/SWD

На рисунках 1 и 2 показаны контакты заголовка интерфейса JTAG/SWD

Ресурсы для развития

Компакт-диск с руководством пользователя включает следующие ресурсы разработки:

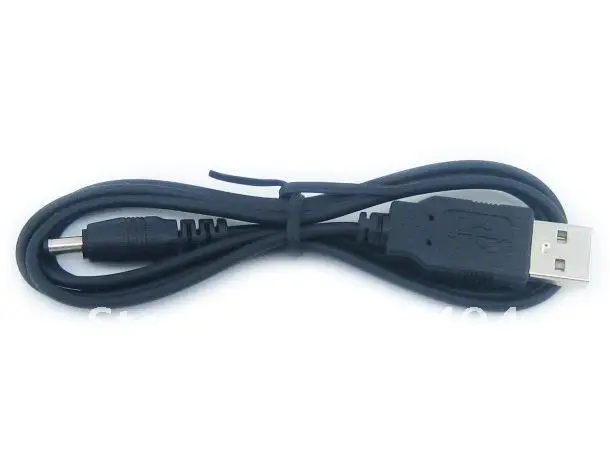

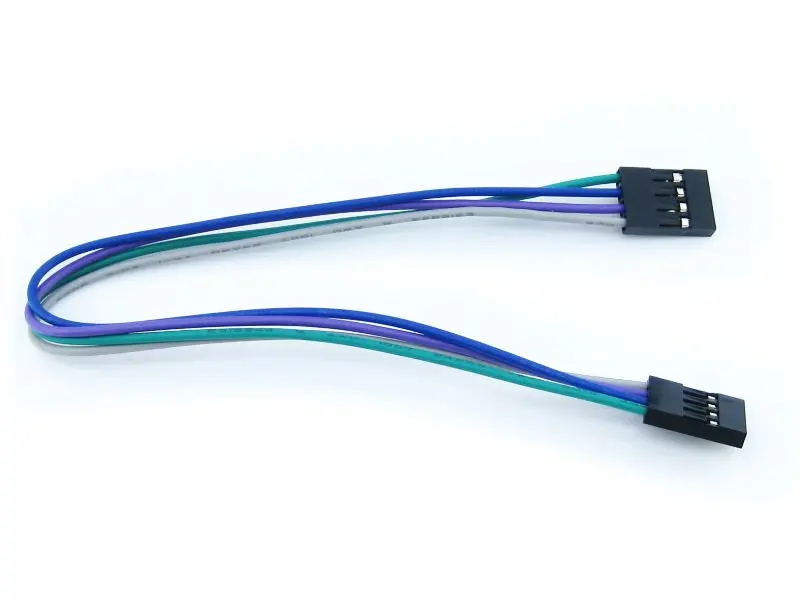

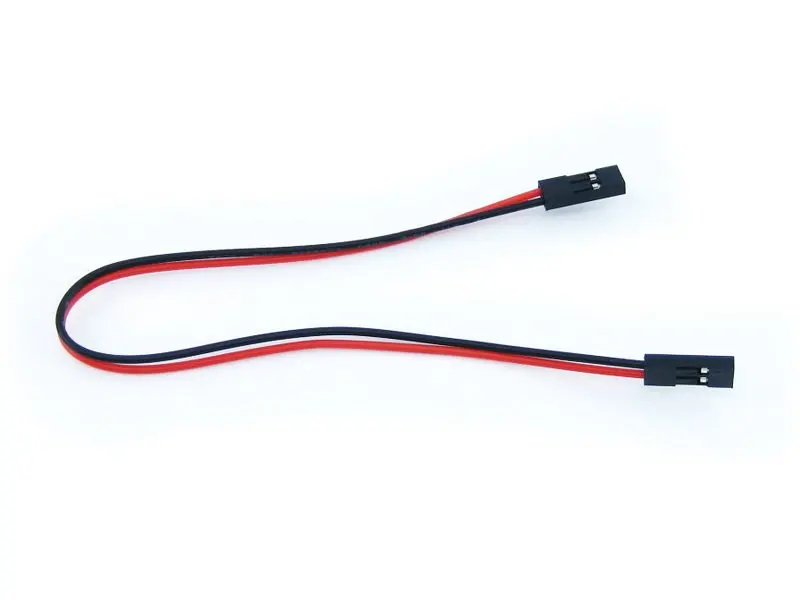

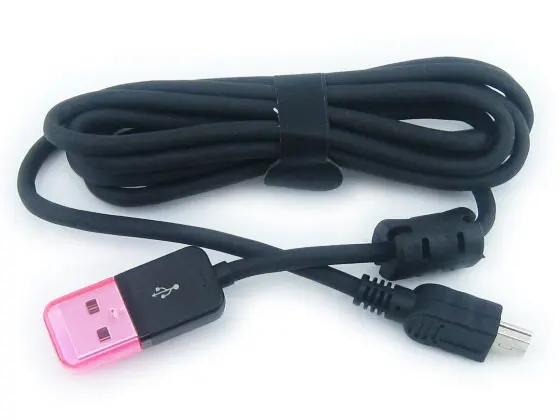

Сопутствующее программное обеспечение (KEIL и т. Д.) Демо-код (примеры в C, μC/OS-II) Схема (PDF) STM32 документы по разработке (техническое описание и т. Д.) Посылка содержит
