Детская плата разработки STM32F103ZET6 STM32F103 STM32 ARM + комплект USB UART PL2303 = стандарт Open103Z

Обзор

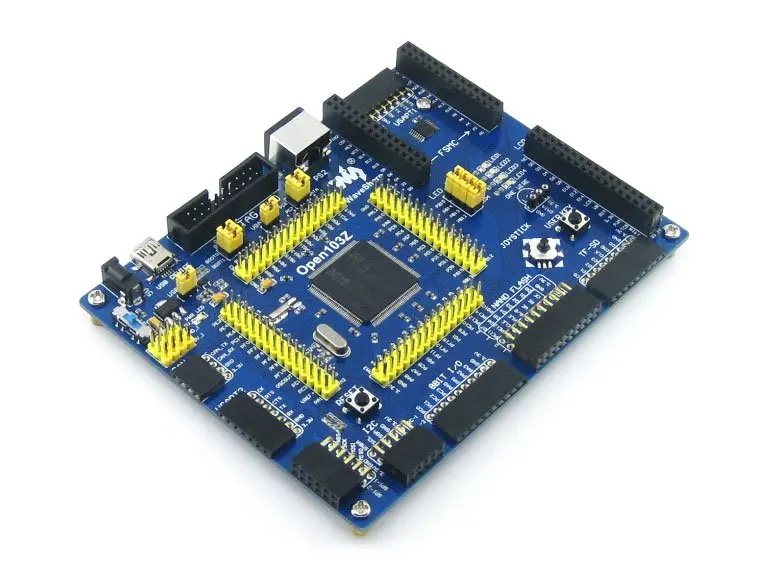

Open103Z-это макетная плата STM32, которая оснащена устройством STM32F103ZET6 в качестве микроконтроллера. Он поддерживает дальнейшее расширение с различными дополнительными аксессуарами для конкретных приложений. Модульный и открытый дизайн делает его идеальным для начала разработки приложений с семейством STM32F.

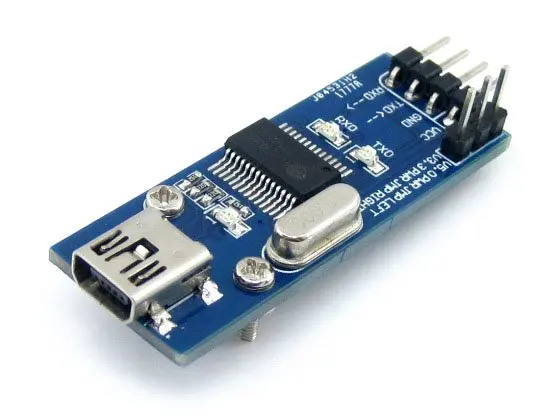

Примечание: стандарт Open103Z включает только одну вспомогательную плату-PL2303 USB UART board (mini).

What's On Board

STM32F103ZET6:Высокая производительность STM32 MCU в LQFP144 посылка Ядро:Рука Cortex-M3 32-разрядный процессор RISC; Рабочая частота:72 МГц, 1,25 DMIPS/МГц; Ввода/вывода:112; Операционной Напряжение:2-3,6 В; Память:512K Flash, 64K RAM (самая высокая спецификация в серии STM32F103Z); Связь интерфейсы:3xSPI, 5xUSART, 2xI2S, 2xI2C, 1xFSMC, 1xLCD, 1xSDIO, 1xUSB, 1xCAN; AD & DA конвертеры:3xAD (12bit, 1μs, shares 21 channels); 2xDA (12bit); Отладки/программирования:Поддержка JTAG/SWD (отладки последовательного провода), поддерживает IAP; 74LVC139:Используется для расширения FSMC, позволяет подключать несколько периферийных устройств через FSMC одновременно, например, подключение ЖК-дисплея и вспышки NAND; AMS1117-3.3:3,3 V регулятор напряжения; Мощность переключения питания:5 в постоянного тока или USB; Мощность индикатор; Светодиоды:Удобно для указания состояния ввода/вывода или отладки программы; Кнопка сброса; Ключ пользователя; Джойстик:Удобно для ввода/вывода (пять позиций); 32,768 K кристаллический Осциллятор:Для внутреннего РТК; 8 м кристаллический Осциллятор:Позволяет MCU работать на частоте 72 м путем умножения частоты; Интерфейс SDIO:Легко подключается к плате Micro SD, гораздо быстрее считывать/записывать карту Micro SD через SDIO, чем через SPI; 8 Интерфейс ввода/вывода:Легко подключается к клавиатуре, двигателю и т. Д.; Может Интерфейс:Поддерживает связь с вспомогательными досками, которые удобно оснащены устройством CAN; SPI Интерфейс:Легко подключается к периферийным устройствам SPI, таким как FLASH (AT45DBxx), sd-карта, MP3 и т. д.; I2C Интерфейс:Легко подключается к периферийным устройствам I2C, таким как расширитель ввода/вывода (PCF8574), EEPROM (AT24Cxx) и т. Д.; NAND флэш-память Интерфейс:Легко подключается к флеш-периферийным устройствам NAND; ЖК-дисплей Интерфейс:Легко подключается к ЖК-дисплею с сенсорным экраном; Однопроводный интерфейс:Легко подключается к однопроводным устройствам (К-92 посылка), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. Д. PS/2 интерфейс:Легко подключается к клавиатуре PS/2 или мыши; USART1 Интерфейс:Легко подключается к RS232, RS485, USB к 232; USART2 Интерфейс:Легко подключается к RS232, RS485, USB к 232; FSMC Интерфейс:Легко подключается к интерфейсу FSMC, например, NorFlash (S29GL128P), SRAM (IS62WV51216BLL); USB Порты и разъёмы:USB связь между платой и ПК; 5 В DC jack; 5V/3,3 V постоянное напряжение на входе/выходе; MCU контактный разъем:Все контакты MCU доступны на Расширительных соединителях для дальнейшего расширения; Интерфейс JTAG/SWD:Для отладки/программирования; Выбор режима загрузки:Для настройки контактов BOOT0 и BOOT1; Usb-включения, джемпер Короткая перемычка для автоматического обнаружения ПК во время подключения USB; Откройте перемычку для отключения; PS/2 интерфейс перемычки Короткая перемычка для подключения устройства PS/2 к I/Os по умолчанию; Откройте перемычку для подключения устройства PS/2 к пользовательским I/Os через провода DuPont; Светодиоды джемпер Короткая перемычка для подключения светодиодов к I/Os по умолчанию; Откройте перемычку для подключения светодиодов к пользовательским I/Os через DuPont провода; VBAT Перемычка выбора Короткий Джемпер для использования системы питания; Откройте перемычку для подключения VBAT к внешнему питанию, например, к аккумулятору; Фото

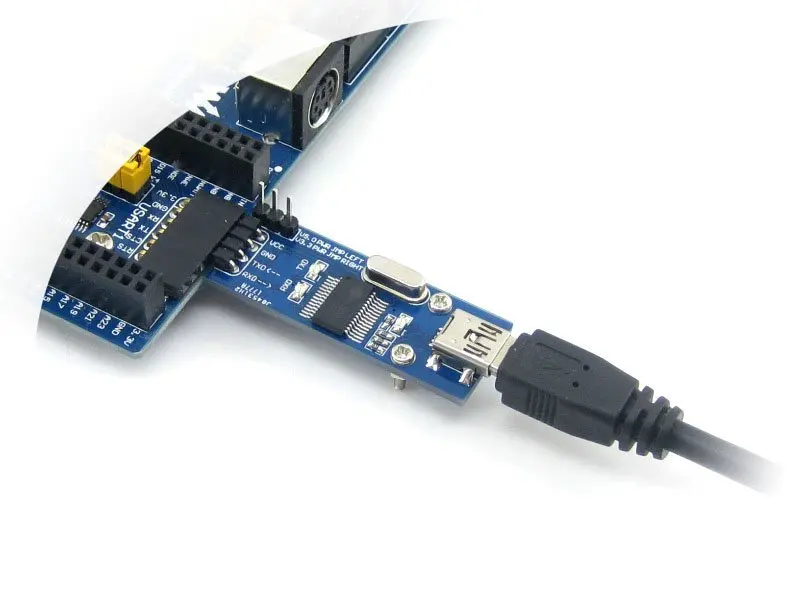

Примечание: Open103Z поддерживает программирование через STM32 USART bootloader, в посылка также входит плата аксессуаров USB в UART. Open103Z не интегрирует какую-либо функцию отладки, требуется отладчик. Стандарт Open103Z включает только одну вспомогательную плату-PL2303 USB UART board (mini).

JTAG

На рисунке 1 и 2 показаны криоуты заголовка интерфейса JTAG/SWD

Развития ресурсы Сопутствующее программное обеспечение (Киль и т. Д.) Демонстрационный код (примеры в C, μC/OS-II) Схема (PDF) STM32 документы по разработке (техническое описание и т. Д.)

Вики:Www.wav eshare.com/wiki/Open103Z

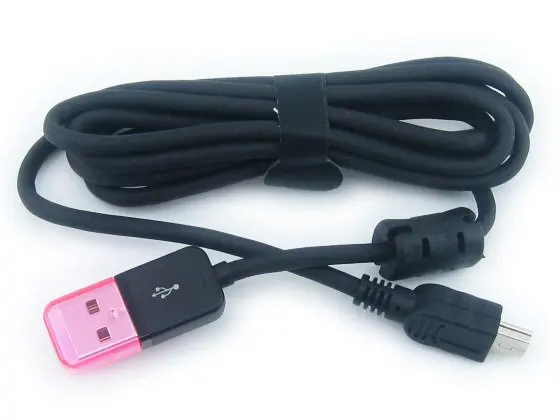

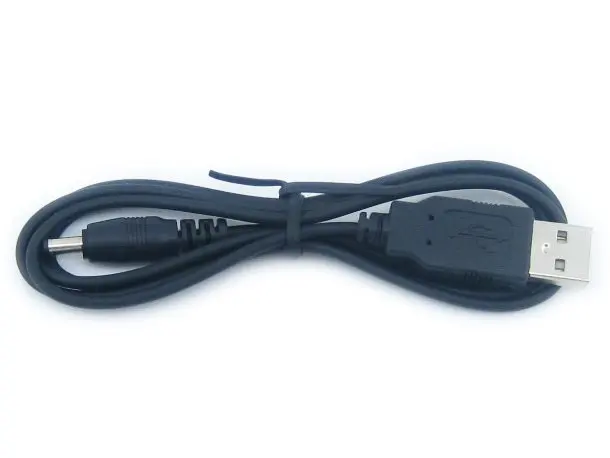

Посылка содержание

Вес:0,216 кг
