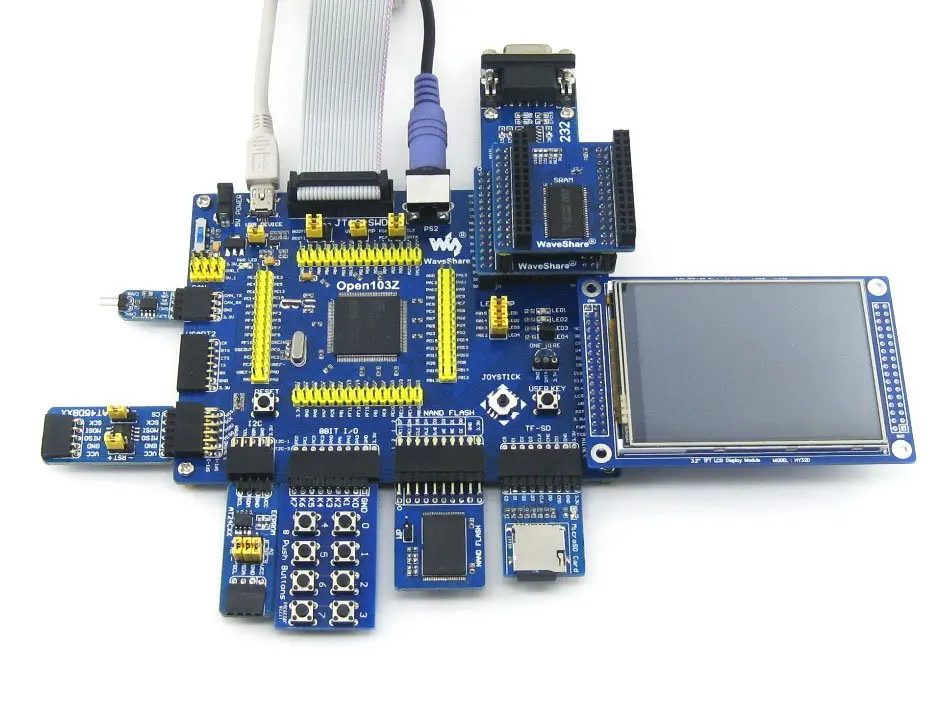

Макетная плата STM32 ARM Cortex-M3, Open103Z, STM32F103ZET6 + 9 модулей аксессуаров + PL2303 USB UART Board = Open103Z посылка

Обзор

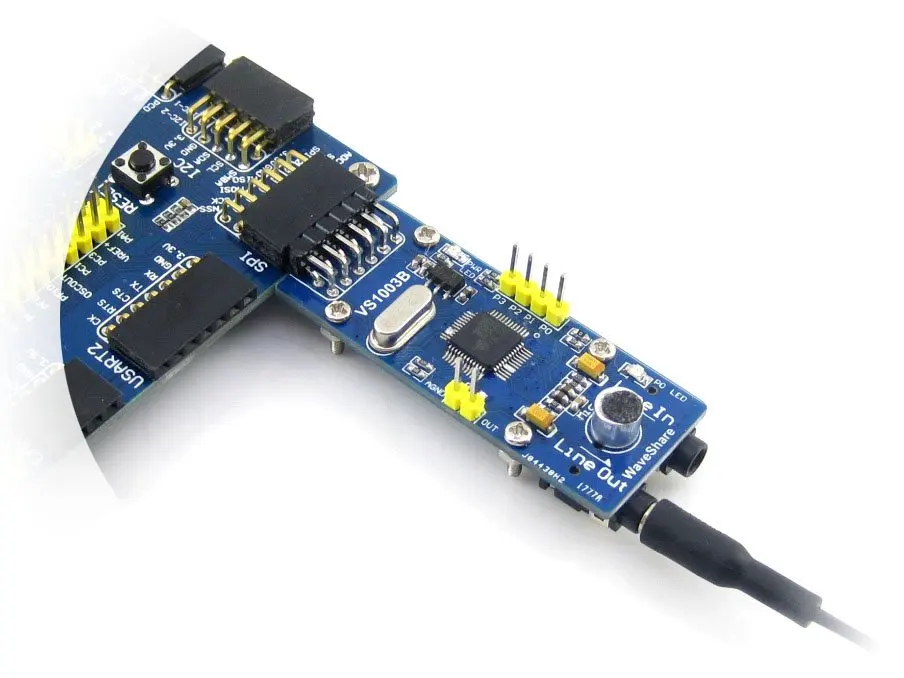

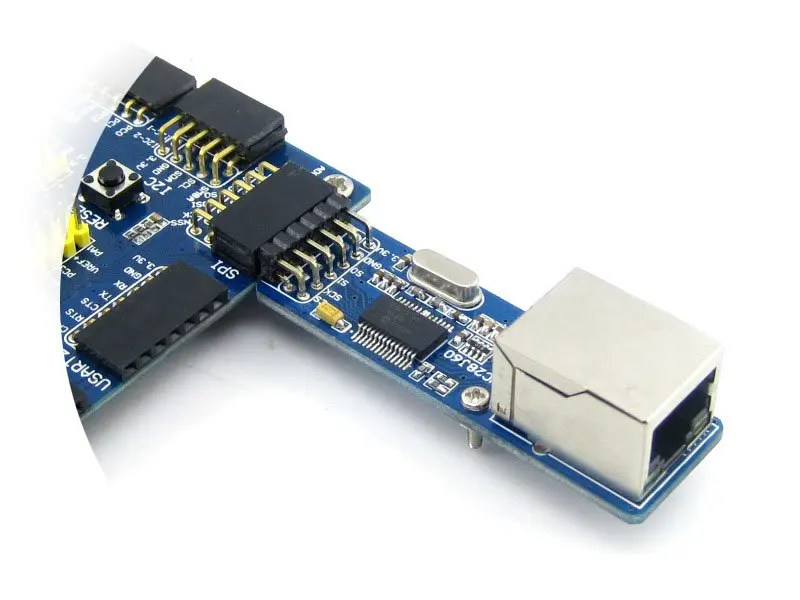

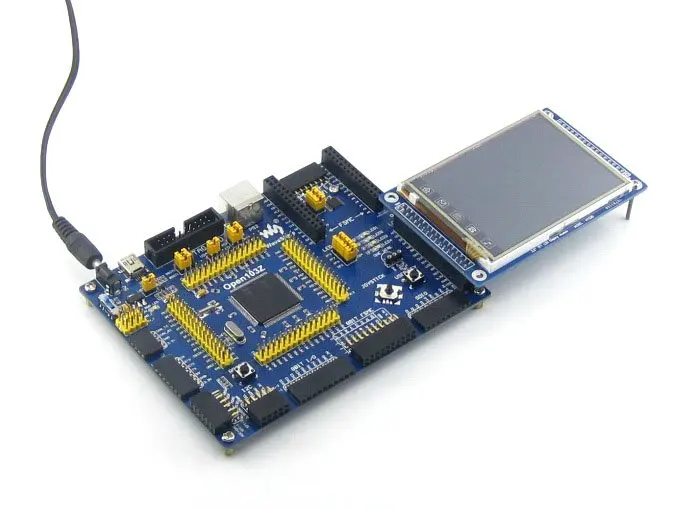

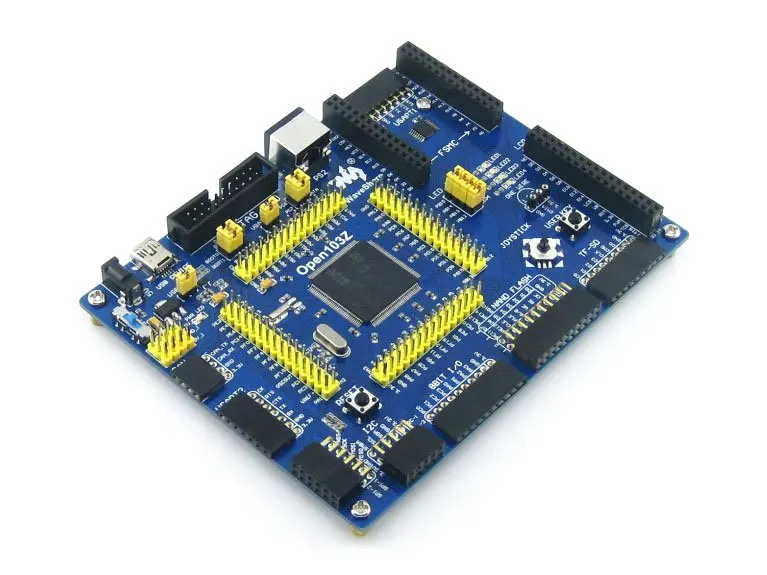

Open103Z-это макетная плата STM32, которая оснащена устройством STM32F103ZET6 в качестве микроконтроллера. Существуют дополнительные расширения с различными дополнительными досками аксессуаров для конкретного применения. Модульный и открытый дизайн делает его идеальным для начала разработки приложений с семейством STM32F.

Что на борту

STM32F103ZET6:Высокая производительность STM32 MCU в упаковке LQFP144, которая имеет Ядро:ARM Cortex-M3 32-битный RISC; Рабочая частота:72 МГц, 1,25 Дмитрий/МГц; I/Os:112; Рабочее напряжение:2-3,6 В; Воспоминания:Вспышка 512K, 64K RAM (самая высокая спецификация в серии STM32F103Z); Интерфейсы связи:3xspi, 5xusart, 2xI2S, 2xI2C, 1xfsmc, 1xlcd, 1xsdio, 1xusb, 1xcan; Преобразователи AD & DA:3 x AD(12 бит, 1 мкс, 21 канал); 2 x DA(12 бит); Отладка/программирование:Интерфейсы Поддержка JTAG/SWD (отладка последовательных проводов), поддерживает IAP; 74LVC139:Используется для расширения FSMC, позволяет одновременно подключать несколько периферийных устройств через FSMC, например, подключать ЖК-дисплей и вспышку NAND; AMS1117-3.3:Регулятор напряжения 3,3 В; Переключатель питания:5 в постоянного тока или USB; Индикатор питания; Светодиоды:Удобно для индикации состояния ввода-вывода или отладки программы; Кнопка сброса; Пользовательский ключ; Джойстик:Удобно для ввода/вывода (пять позиций); Кварцевый генератор 32,768 K:Используется для внутреннего RTC; Кварцевый генератор 8 М:Позволяет MCU работать на частоте 72 м путем умножения частоты; Интерфейс SDIO:Легко подключается к плате Micro SD, чтение/запись карты Micro SD через SDIO намного быстрее, чем через SPI; 8 Интерфейс ввода/вывода:Легко подключается к клавиатуре, мотору и т. д.; Интерфейс CAN:Поддерживает связь с дополнительной платой, которая удобно оснащена устройством CAN; Интерфейс SPI:Легко подключается к периферийным устройствам SPI, таким как FLASH (AT45DBxx), SD-карта, MP3 и т. д.; Интерфейс I2C:Легко подключается к периферийным устройствам I2C, таким как расширитель ввода-вывода (PCF8574), EEPROM (AT24Cxx) и т. д.; Интерфейс вспышки NAND:Легко подключается к периферийным устройствам NAND FLASH; ЖК-интерфейс:Легко подключается к ЖК-дисплею с сенсорным экраном; Однопроводной интерфейс:Легко подключается к однопроводным устройствам (К-92 посылка вке), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. д. Интерфейс PS/2:Легко подключается к клавиатуре или мыши PS/2; Интерфейс USART1:Легко подключается к RS232, RS485, USB к 232; Интерфейс USART2:Легко подключается к RS232, RS485, USB к 232; Интерфейс FSMC:Легко подключается к интерфейсу FSMC, такому как NorFlash (S29GL128P), SRAM (IS62WV51216BLL); Порт USB:Связь по USB между платой и ПК; 5V DC jack; Входная/Выходная мощность 5 В/3,3 В; Контактный разъем MCU:Все контакты MCU доступны на Расширительных разъемах для дальнейшего расширения; Интерфейс JTAG/SWD:Для отладки/программирования; Выбор режима загрузки:Для настройки штифтов BOOT0 и BOOT1; USB-перемычка Укоротите перемычку, чтобы включить автоматическое обнаружение ПК при подключении по USB; Откройте перемычку, чтобы отключить; Перемычка интерфейса PS/2 Короткая перемычка для подключения устройства PS/2 к I/Os по умолчанию; Откройте перемычку, чтобы подключить устройство PS/2 к пользовательскому вводу/ОС через провода DuPont; Светодиодная перемычка Короткая перемычка для подключения светодиодов к I/Os по умолчанию; Откройте перемычку, чтобы подключить светодиоды к пользовательским входам/ОС через провода DuPont; Перемычка VBAT Selection Короткая перемычка для использования системного источника питания; Откройте перемычку, чтобы подключить VBAT к внешнему источнику питания, например к аккумулятору; Фотографии

Примечание: Open103Z поддерживает программирование через STM32 USART загрузчик, в посылка поставки также входит плата аксессуаров USB-UART. Open103Z не интегрирует никакую функцию отладки, требуется отладчик.

Интерфейсы JTAG/SWD

На рисунках 1 и 2 показаны контакты заголовка интерфейса JTAG/SWD

Ресурсы для развития Сопутствующее программное обеспечение (KEIL и т. Д.) Демо-код (примеры в C, μC/OS-II) Схема (PDF) STM32 документы по разработке (техническое описание и т. Д.)

Вики:Www.waveshare.com/объектов/Open103Z

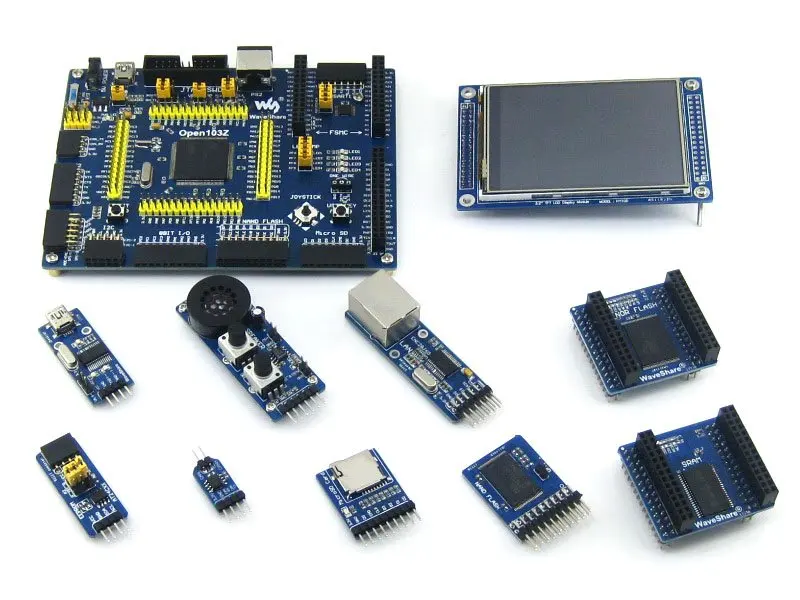

Содержимое упаковки

Вес:0,393 кг
