Модуль STM32F103ZET6 STM32F103 STM32 ARM Cortex-M3 Open103Z макетная плата + 12 аксессуаров модули Open103Z посылка B

Здравствуйте,Ваш заказ меньше $8, мы унифицируем отправку Почта Китая обычных небольших пакетов плюс.Информация об отслеживании отсутствует, обычно доставка в вашу страну составляет 40-70 дней, мы не принимаем спор,Если вы не ждете, рекомендуется, чтобы заказ на покупку превышал 8 долларов США,Ваш заказ превышает 8 долларов США, мы унифицируем доставку вашей Почта Китая заказной авиапочтой,Есть номер отслеживания, информация о запросе, общее прибытие в вашу страну 25-50 дней,Пожалуйста, после получения товара, специализируется на производстве панелей в 5 звезд, спасибо за понимание,

STM32F103ZET6 STM32F103 STM32 ARM Cortex-M3 Open103Z макетная плата + 12 модулей аксессуаров Open103Z посылка B

Плата разработки STM32 предназначена для серии STM32F103Z, имеет MCU STM32F103ZET6 и интегрирует различные стандартные интерфейсы, довольно легко для периферийных экспансий.

Обзор

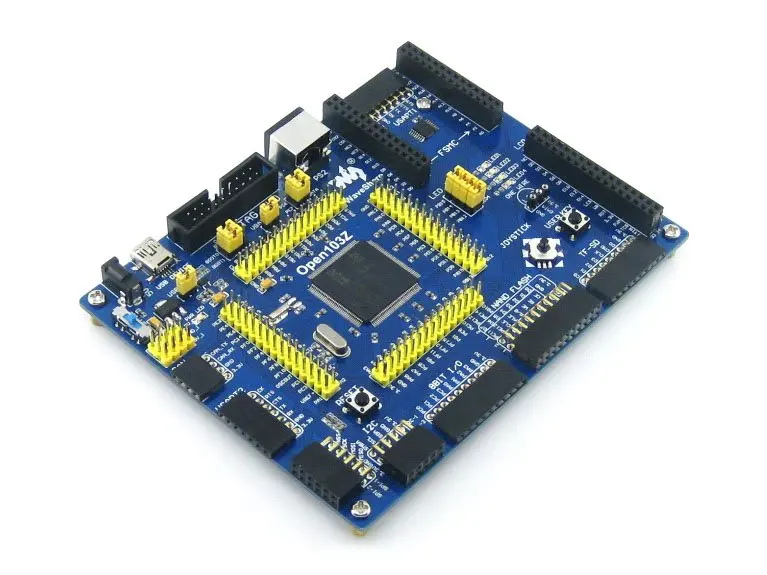

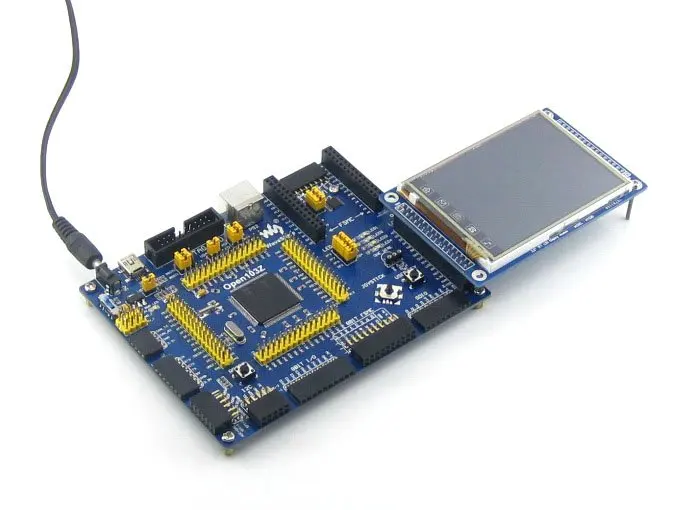

Open103Z-это макетная плата STM32, которая оснащена устройством STM32F103ZET6 в качестве микроконтроллера. Существуют дополнительные расширения с различными дополнительными аксессуарами для конкретного применения. Модульный и открытый дизайн делает его идеальным для начала разработки приложений с семейством STM32F.

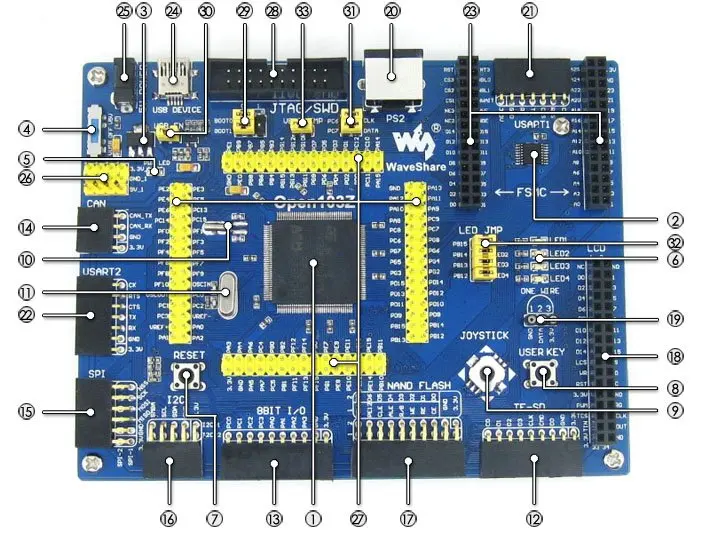

Что на борту

STM32F103ZET6:Высокая производительность STM32 MCU в LQFP144 посылкаЯдро:Рука Cortex-M3 32-разрядный процессор RISC;Рабочая частота:72 МГц, 1,25 DMIPS/МГц;I/Os:112;Рабочее напряжение:2-3,6 В;Воспоминания:512K Flash, 64K RAM (самая высокая спецификация в серии STM32F103Z);Коммуникационные интерфейсы:3xSPI, 5xUSART, 2xI2S, 2xI2C, 1xFSMC, 1xLCD, 1xSDIO, 1xUSB, 1xCAN;AD & DA конвертеры:3 x AD(12bit, 1s, shares 21 channels); 2 x DA(12bit);Отладка/программирование:Поддержка JTAG/SWD (отладки последовательного провода), поддерживает IAP;74LVC139:Используется для расширения FSMC, позволяет подключать несколько периферийных устройств через FSMC одновременно, например, подключение ЖК-дисплея и вспышки NAND;AMS1117-3.3:3,3 V регулятор напряжения;Выключатель питания:5 в постоянного тока или USB;Индикатор питания;Светодиоды:Удобно для указания состояния ввода/вывода или отладки программы;Кнопка сброса;Ключ пользователя;Джойстик:Удобно для ввода/вывода (пять позиций);32,768 K кристаллический Осциллятор:Используется для внутреннего RTC;8 м кристаллический Осциллятор:Позволяет MCU работать на частоте 72 м путем умножения частоты;Интерфейс SDIO:Легко подключается к плате Micro SD, гораздо быстрее считывать/записывать карту Micro SD через SDIO, чем через SPI;8 Интерфейс ввода/вывода:Легко подключается к клавиатуре, двигателю и т. Д.;Интерфейс CAN:Поддерживает связь с доской аксессуаров, которая удобно оснащена устройством CAN;Интерфейс SPI:Легко подключается к периферийным устройствам SPI, таким как FLASH (AT45DBxx), sd-карта, MP3 и т. д.;I2C интерфейс:Легко подключается к периферийным устройствам I2C, таким как расширитель ввода/вывода (PCF8574), EEPROM (AT24Cxx) и т. Д.;Интерфейс NAND FLASH:Легко подключается к флеш-периферийным устройствам NAND;ЖК-интерфейс:Легко подключается к ЖК-дисплею с сенсорным экраном;Однопроводный интерфейс:Легко подключается к однопроводным устройствам (К-92 посылка), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. Д.PS/2 интерфейс:Легко подключается к клавиатуре PS/2 или мыши;Интерфейс USART1:Легко подключается к RS232, RS485, USB к 232;Интерфейс USART2:Легко подключается к RS232, RS485, USB к 232;Интерфейс FSMC:Легко подключается к интерфейсу FSMC, например, NorFlash (S29GL128P), SRAM (IS62WV51216BLL);Usb-порт:USB связь между платой и ПК;5 В DC jack;5V/3,3 V постоянное напряжение на входе/выходе;MCU контактный разъем:Все контакты MCU доступны на Расширительных соединителях для дальнейшего расширения;Интерфейс JTAG/SWD:Для отладки/программирования;Выбор режима загрузки:Для настройки контактов BOOT0 и BOOT1;Usb-включения, джемперКороткая перемычка для автоматического обнаружения ПК во время подключения USB;Откройте перемычку для отключения;PS/2 интерфейс перемычкиКороткая перемычка для подключения устройства PS/2 к I/Os по умолчанию;Откройте перемычку для подключения устройства PS/2 к пользовательским I/Os через провода DuPont;Перемычка светодиодовКороткая перемычка для подключения светодиодов к I/Os по умолчанию;Откройте перемычку для подключения светодиодов к пользовательским I/Os через DuPont провода;Джемпер VBATКороткий Джемпер для использования системы питания;Откройте перемычку для подключения VBAT к внешнему питанию, например, к аккумулятору;

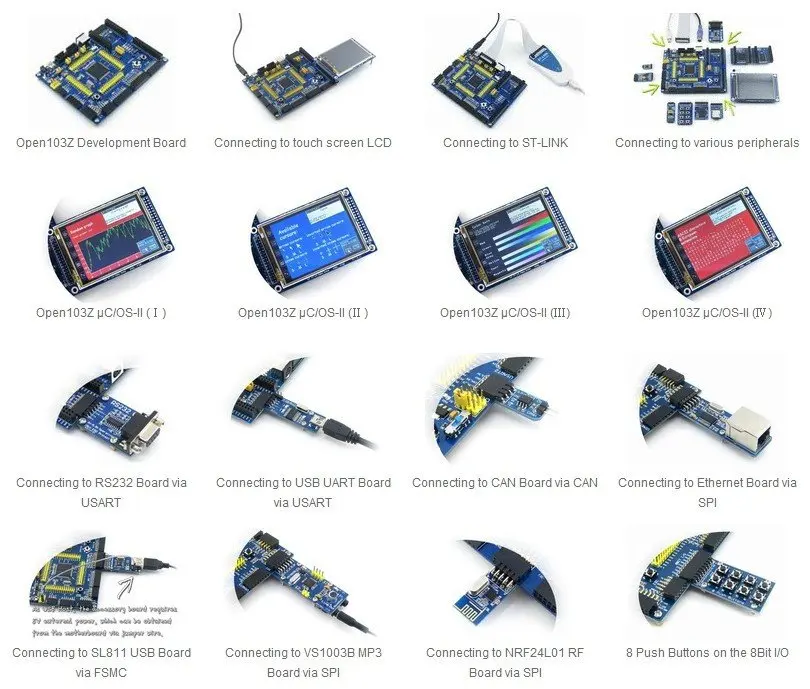

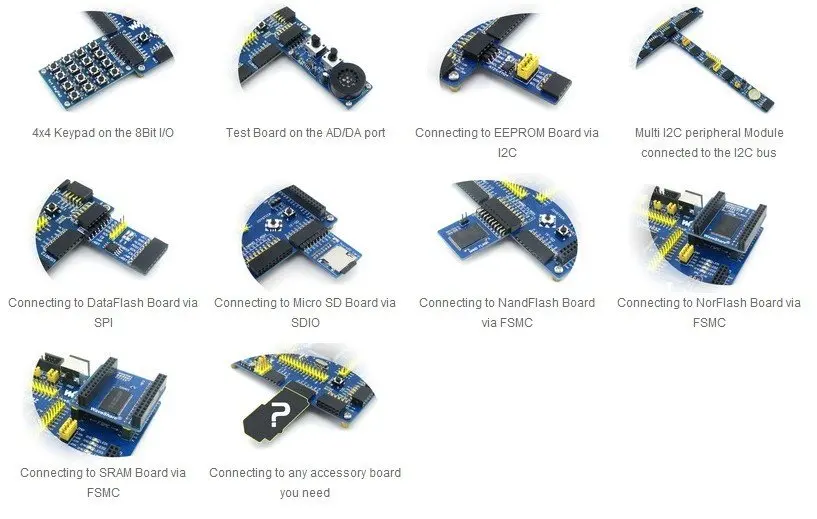

Фотографии

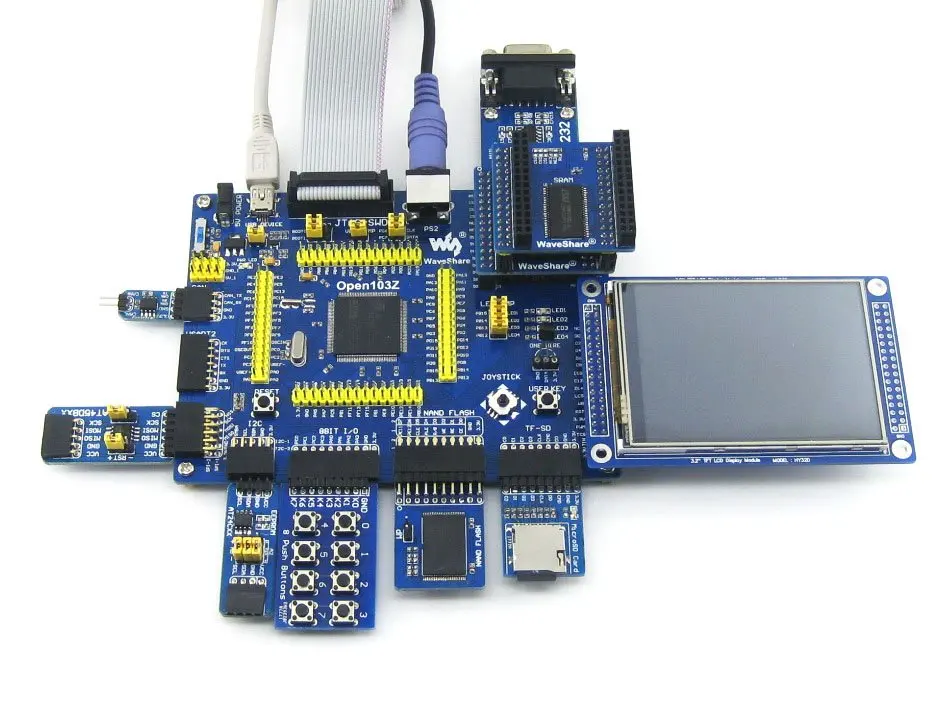

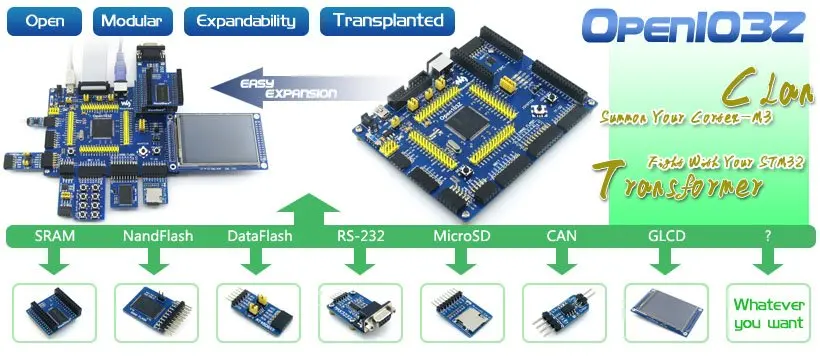

(Простое расширение, вы можете добавить дополнительные доски, как вам нравится!)Примечание:

Open103Z поддерживает программирование через STM32 USART bootloader, USB к UART board предоставляется.Open103Z не интегрирует какую-либо функцию отладки, требуется отладчик.JTAG/SWD интерфейсы

Ресурсы для развития

Руководство пользователя CD включает следующие ресурсы разработки:

Сопутствующее программное обеспечение (Киль и т. Д.)Демонстрационный код (примеры в C, C/OS-II)Схема (PDF)STM32 документы по разработке (техническое описание и т. Д.)

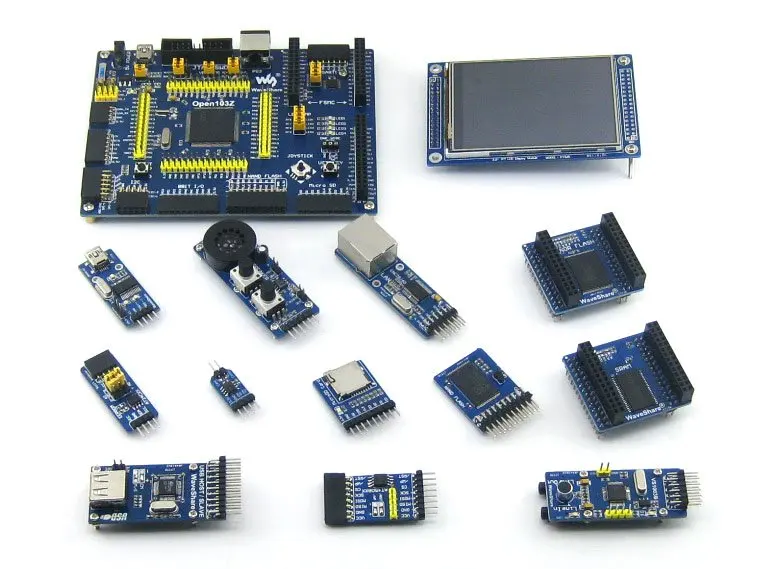

Open103Z посылка B содержит

"Стандартная посылка"И"Комплектующие для досок посылка"Ниже включены.

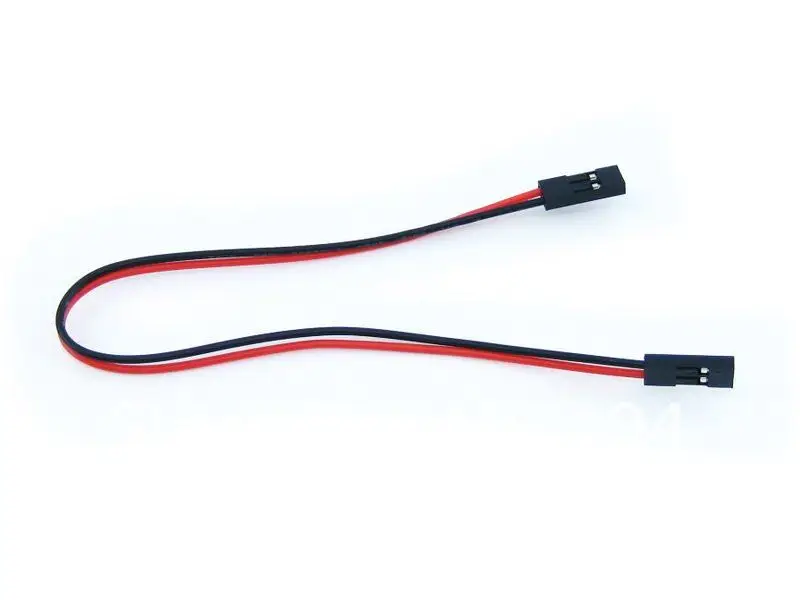

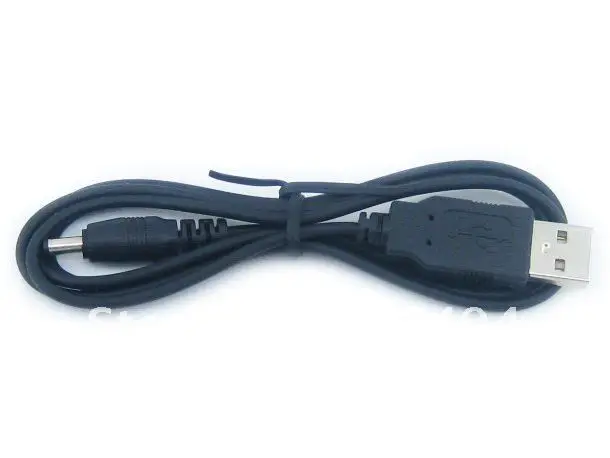

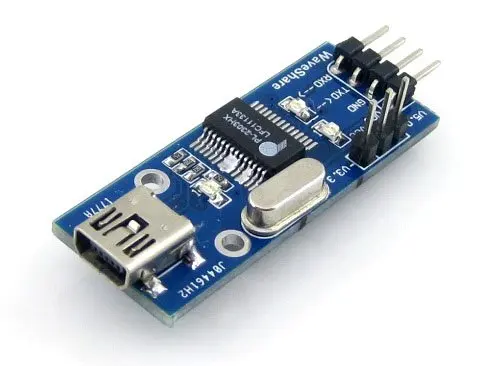

Стандартная посылкаOpen103Z макетная плата x 1PL2303 USB UART Board (mini) x 1USB кабель (mini) x 14-контактный провод х 22-контактный провод x 2Кабель питания USB x 1Руководство пользователя CD x 1

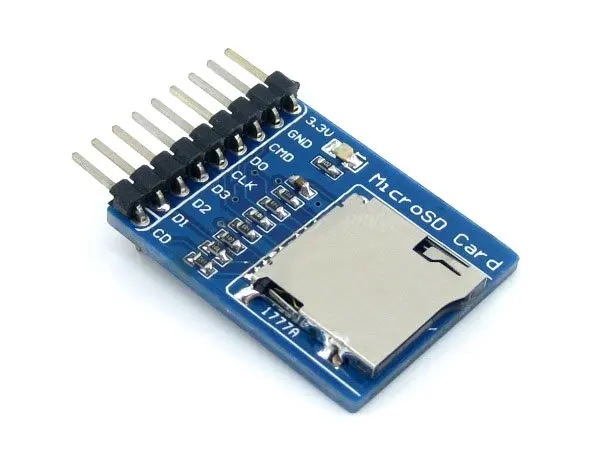

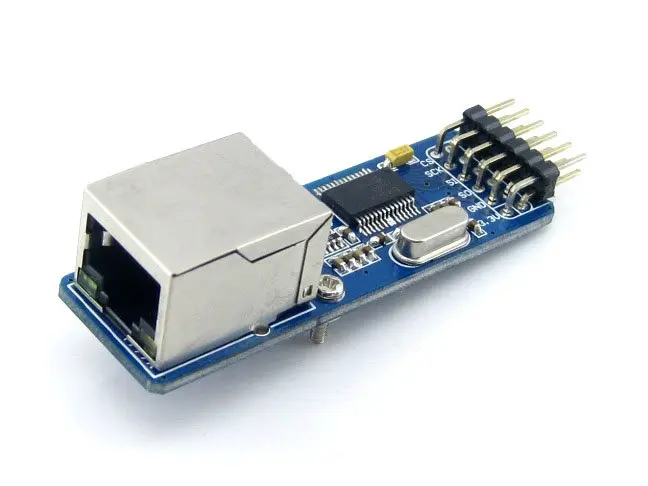

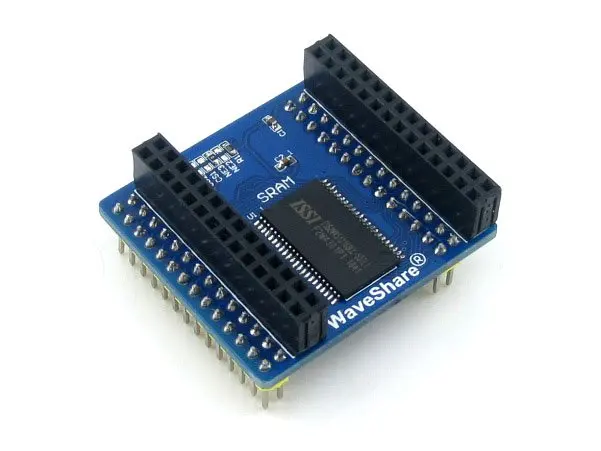

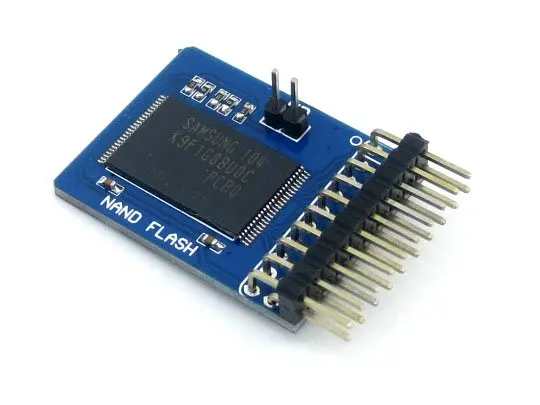

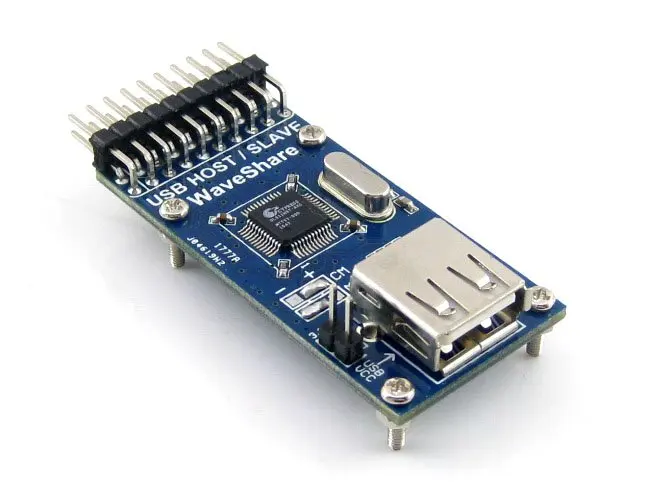

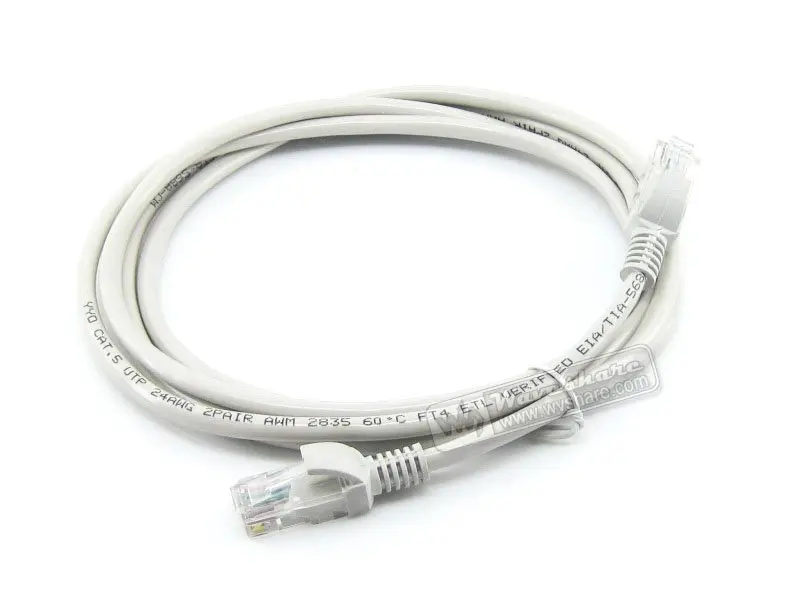

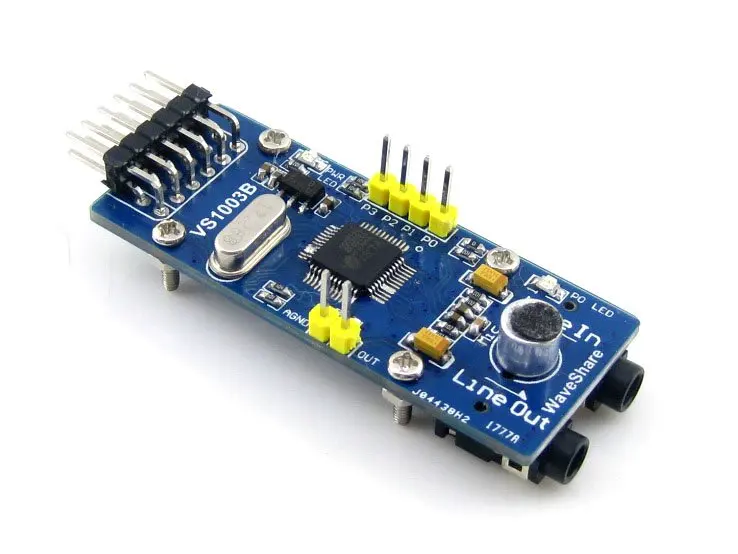

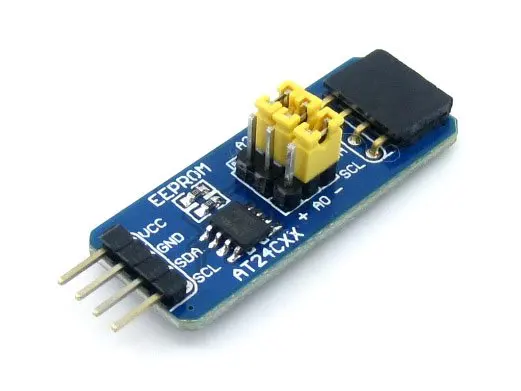

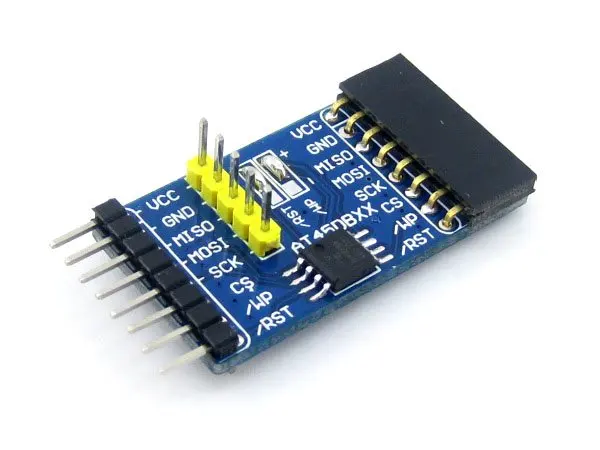

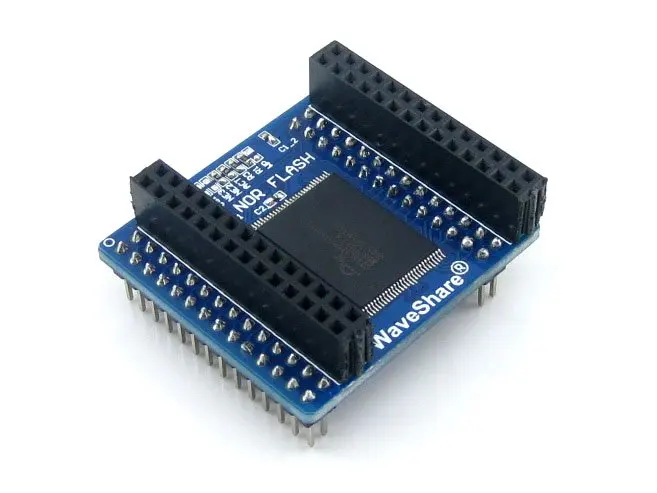

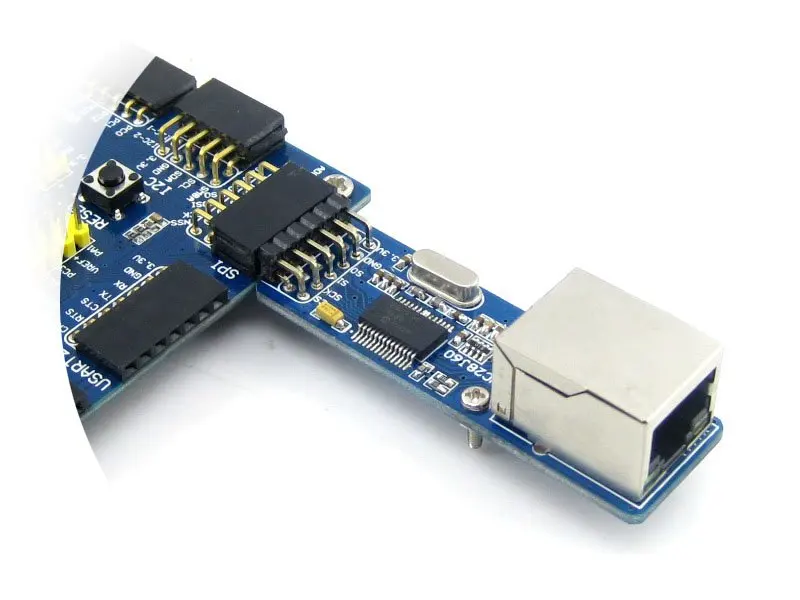

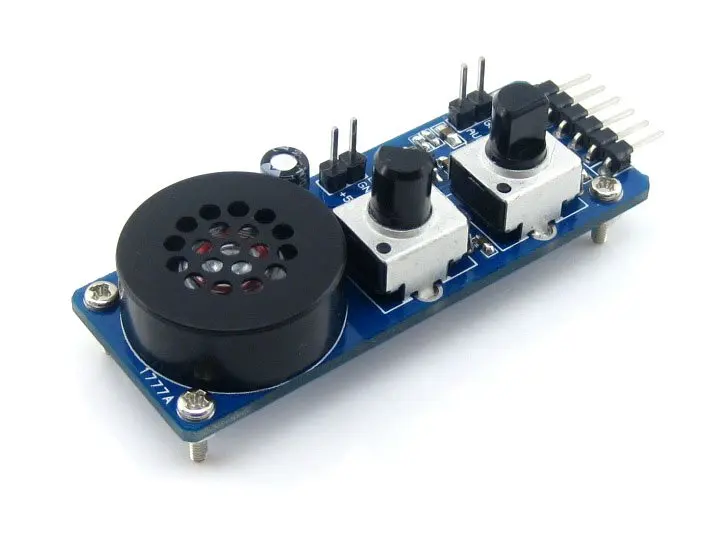

Комплектующие для досок посылка3,2 дюймов 320x240 сенсорный ЖК-дисплей (A) (FSMC + SPI)-1 шт.Аналоговая тестовая плата (для тестирования AD/DA) x 1SN65HVD230 CAN Board (CAN) x 1ENC28J60 плата Ethernet (SPI + RJ45) x 1AT24CXX плата EEPROM (I2C) x 1Плата для хранения Micro SD (SDIO/SPI) x 1Плата NandFlash (A) (FSMC) x 1NorFlash Board (A) (FSMC) x 1IS62WV12816BLL SRAM плата (FSMC) x 1AT45DBXX DataFlash Board (SPI) x 1Плата USB SL811 x1VS1003B MP3 плата x1Кабель Ethernet x 1
