Системная плата STM32, макетная плата STM32F103ZET6 STM32F103 STM32 + 9 комплектов аксессуаров = Open103Z, посылка A

Обзор

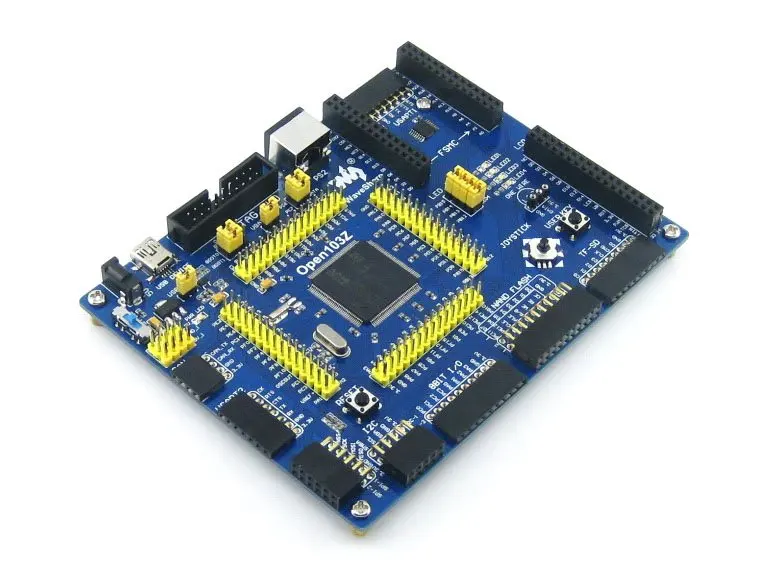

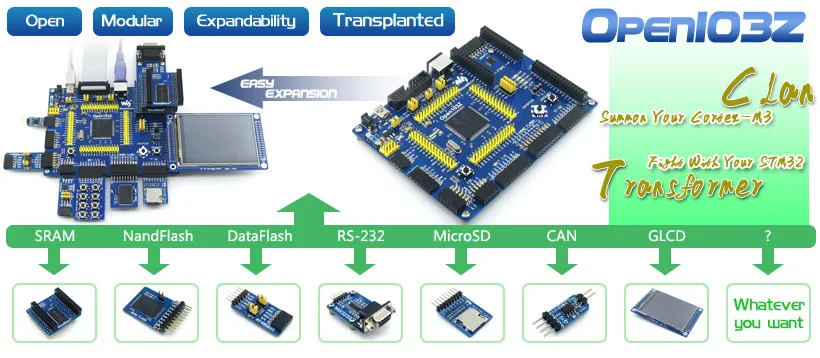

Open103Z-это макетная плата STM32, которая оснащена устройством STM32F103ZET6 в качестве микроконтроллера. Существуют дополнительные расширения с различными дополнительными аксессуарами для конкретного применения. Модульный и открытый дизайн делает его идеальным для начала разработки приложений с семейством STM32F.

Что на борту

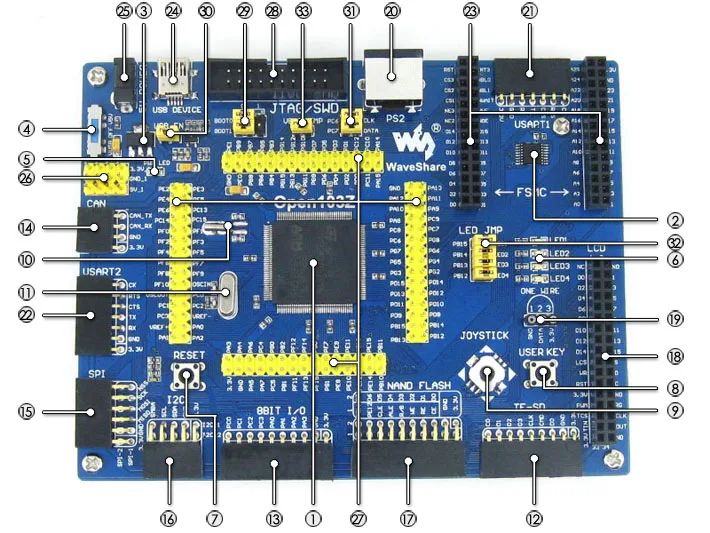

STM32F103ZET6:Высокая производительность STM32 MCU в LQFP144 посылкаЯдро:Рука Cortex-M3 32-разрядный процессор RISC;Рабочая частота:72 МГц, 1,25 DMIPS/МГц;I/Os:112;Операционной Напряжение:2-3,6 В;Память:512K Flash, 64K RAM (самая высокая спецификация в серии STM32F103Z);Связь интерфейсы:3xSPI, 5xUSART, 2xI2S, 2xI2C, 1xFSMC, 1xLCD, 1xSDIO, 1xUSB, 1xCAN;AD & DA конвертеры:3 x AD(12 бит, 1 мкс, акции 21 канал); 2 x DA(12 бит);Отладка/программирование:Поддержка JTAG/SWD (отладки последовательного провода), поддерживает IAP; 74LVC139:Используется для расширения FSMC, позволяет подключать несколько периферийных устройств через FSMC одновременно, например, подключение ЖК-дисплея и вспышки NAND; AMS1117-3.3:3,3 V регулятор напряжения; Выключатель питания:5 в постоянного тока или USB; Мощность индикатор; Светодиоды:Удобно для указания состояния ввода/вывода или отладки программы; Кнопка сброса; Ключ пользователя; Джойстик:Удобно для ввода/вывода (пять позиций); 32,768 K кристаллический Осциллятор:Используется для внутреннего RTC; 8 м кристаллический Осциллятор:Позволяет MCU работать на частоте 72 м путем умножения частоты; Интерфейс SDIO:Легко подключается к плате Micro SD, гораздо быстрее считывать/записывать карту Micro SD через SDIO, чем через SPI; 8 Интерфейс ввода/вывода:Легко подключается к клавиатуре, двигателю и т. Д.; Может Интерфейс:Поддерживает связь с доской аксессуаров, которая удобно оснащена устройством CAN; SPI Интерфейс:Легко подключается к периферийным устройствам SPI, таким как FLASH (AT45DBxx), sd-карта, MP3 и т. д.; I2C Интерфейс:Легко подключается к периферийным устройствам I2C, таким как расширитель ввода/вывода (PCF8574), EEPROM (AT24Cxx) и т. Д.; Интерфейс NAND FLASH:Легко подключается к флеш-периферийным устройствам NAND; ЖК-дисплей Интерфейс:Легко подключается к ЖК-дисплею с сенсорным экраном; Один провод Интерфейс:Легко подключается к однопроводным устройствам (К-92 посылка), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. Д. PS/2 интерфейс:Легко подключается к клавиатуре PS/2 или мыши; USART1 Интерфейс:Легко подключается к RS232, RS485, USB к 232; USART2 Интерфейс:Легко подключается к RS232, RS485, USB к 232; FSMC Интерфейс:Легко подключается к интерфейсу FSMC, например, NorFlash (S29GL128P), SRAM (IS62WV51216BLL); USB Порты и разъёмы:USB связь между платой и ПК; 5 В DC jack; 5V/3,3 V постоянное напряжение на входе/выходе; MCU контактный разъем:Все контакты MCU доступны на Расширительных соединителях для дальнейшего расширения; Интерфейс JTAG/SWD:Для отладки/программирования; Выбор режима загрузки:Для настройки контактов BOOT0 и BOOT1; Usb-включения, джемперКороткая перемычка для автоматического обнаружения ПК во время подключения USB;Откройте перемычку для отключения; PS/2 интерфейс перемычкиКороткая перемычка для подключения устройства PS/2 к I/Os по умолчанию;Откройте перемычку для подключения устройства PS/2 к пользовательским I/Os через провода DuPont; Светодиоды джемперКороткая перемычка для подключения светодиодов к I/Os по умолчанию;Откройте перемычку для подключения светодиодов к пользовательским I/Os через DuPont провода; VBAT Перемычка выбораКороткий Джемпер для использования системы питания;Откройте перемычку для подключения VBAT к внешнему питанию, например, к аккумулятору; Фото

Примечание:Open103Z поддерживает программирование через STM32 USART bootloader, в посылка также входит плата аксессуаров USB в UART.Open103Z не интегрирует какую-либо функцию отладки, требуется отладчик.

JTAG/SWD интерфейсы

На рисунке 1 и 2 показаны криоуты заголовка интерфейса JTAG/SWD

Развития ресурсы

Руководство пользователя CD включает следующие ресурсы разработки:

Сопутствующее программное обеспечение (Киль и т. Д.) Демонстрационный код (примеры в C, μC/OS-II) Схема (PDF) STM32 документы по разработке (техническое описание и т. Д.)Посылка содержит

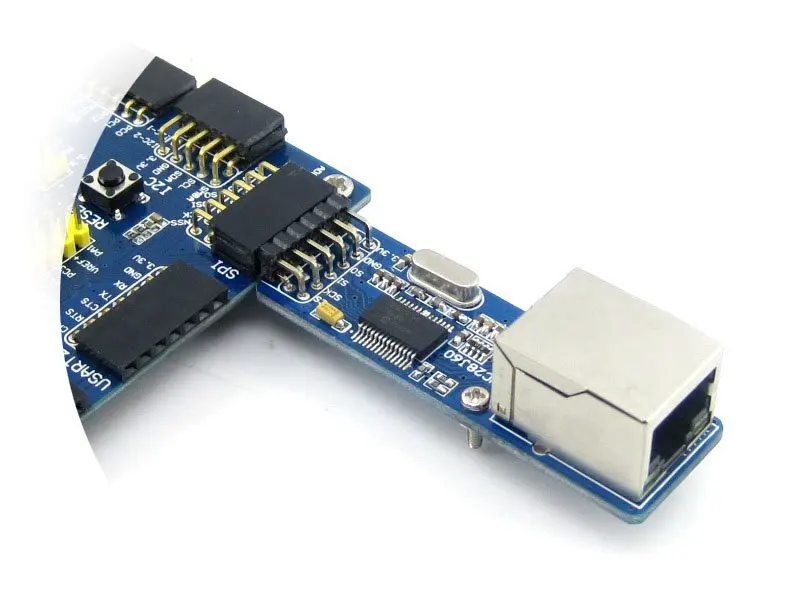

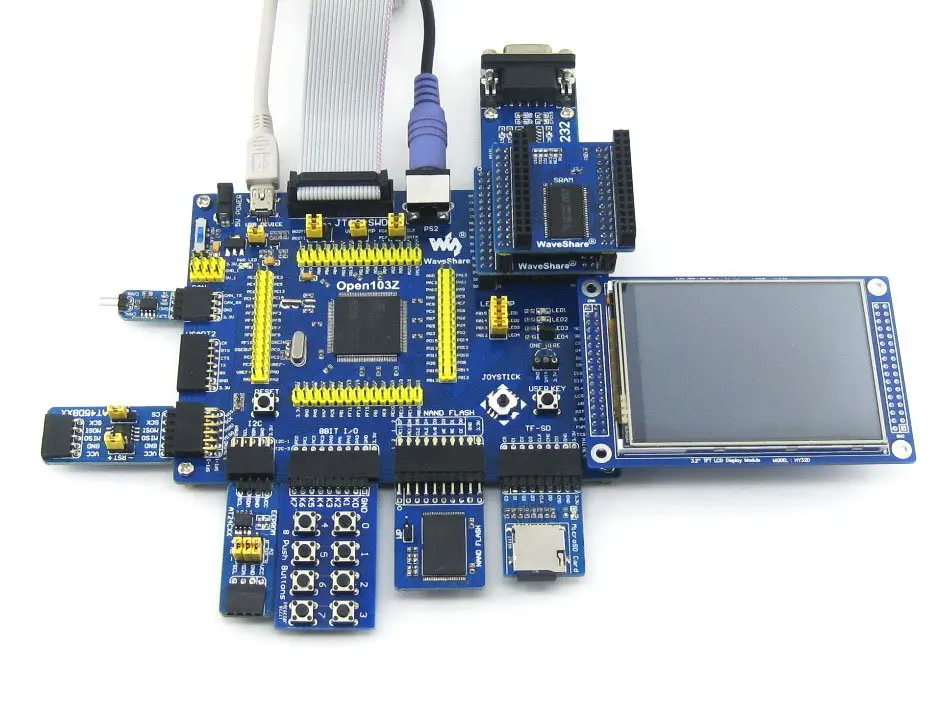

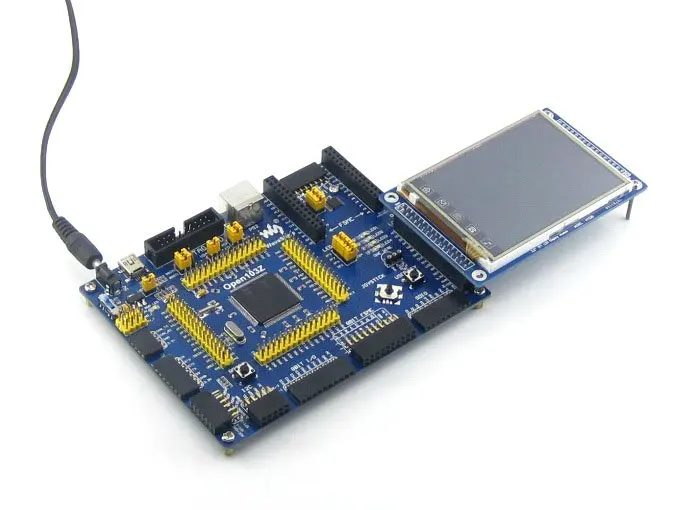

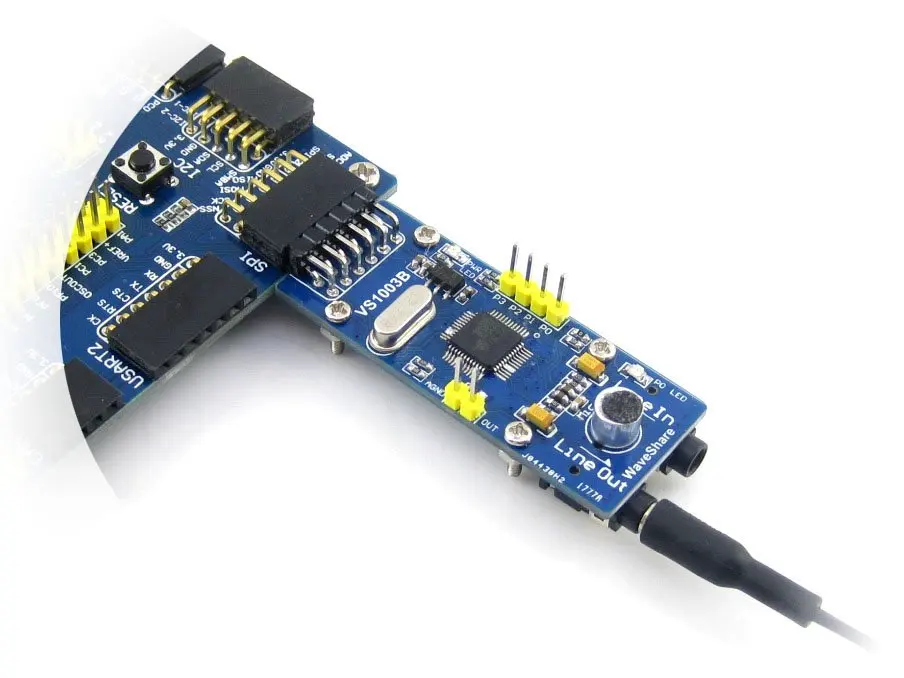

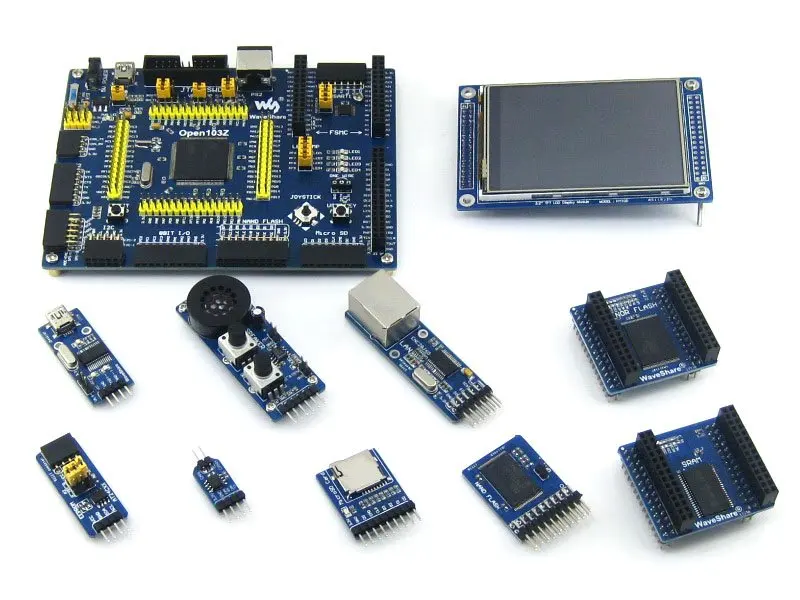

В"Стандартная посылка"И"Комплектующие для досок посылка"Ниже включены.

Из-за особенностей работы
