Waveshare STM32 плата STM32F107VCT6 STM32F107 ARM Cortex-M3 STM32 макетная плата + 8 аксессуаров модулей = Open107V упаковка B

Обзор

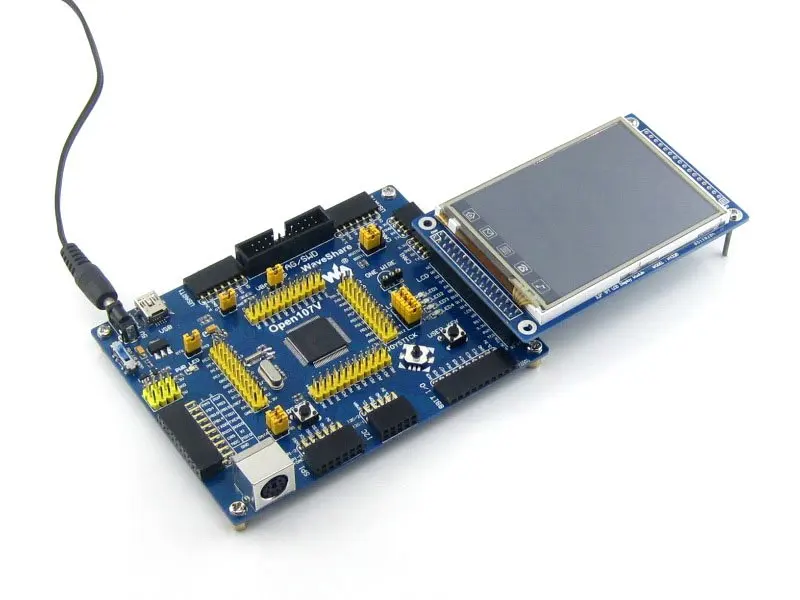

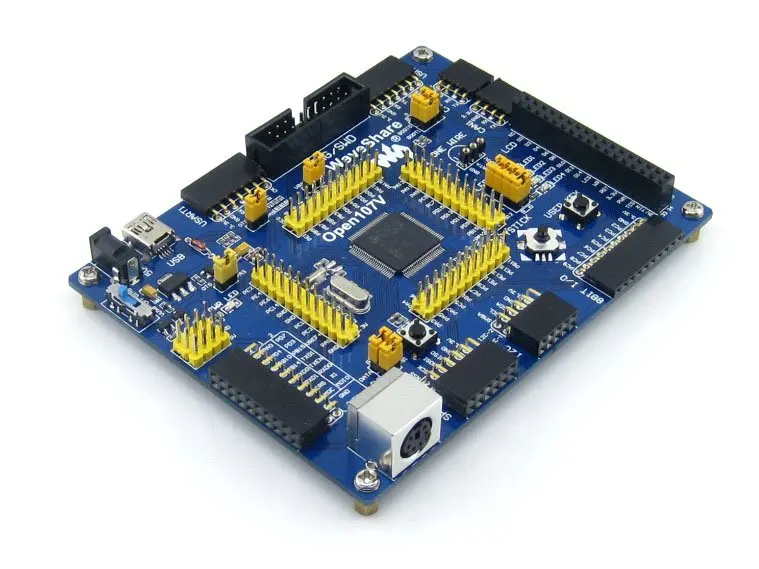

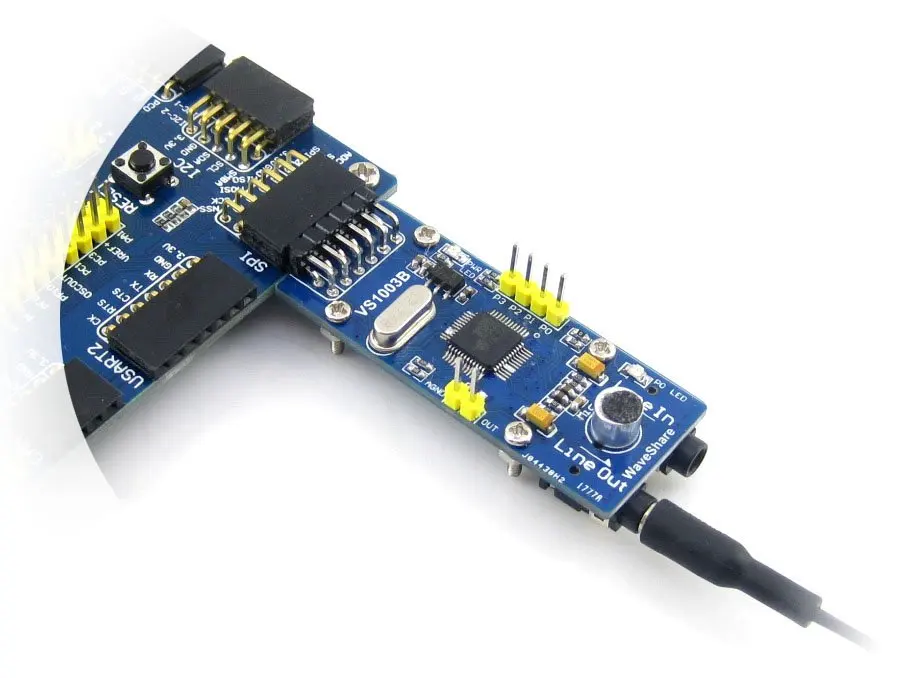

Open107V-это макетная плата STM32 с устройством STM32F107VCT6 в качестве микроконтроллера. Он поддерживает дальнейшее расширение с различными дополнительными аксессуарами для конкретных приложений. Модульная и открытая конструкция делает его идеальным для запуска разработки приложений с микроконтроллером линии подключения STM32.

Что на борту

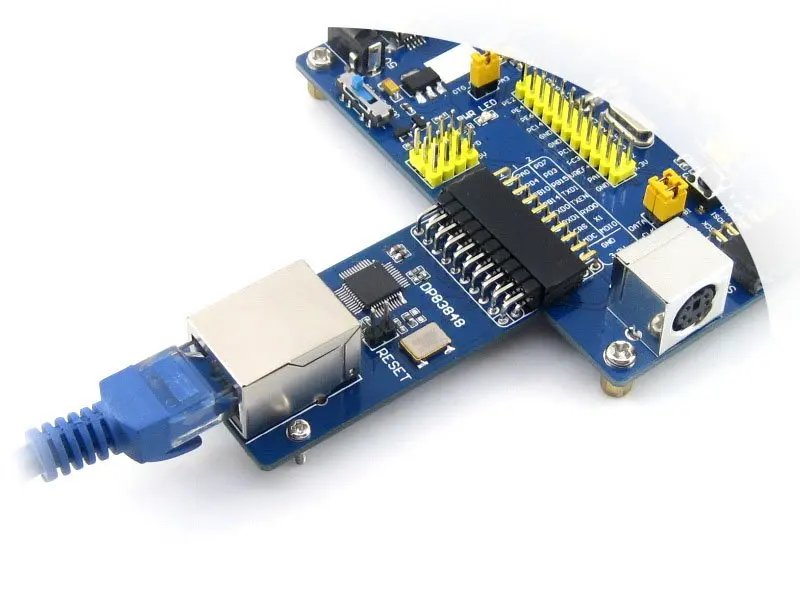

STM32F107VCT6:Высокая производительность STM32 MCU, который характеристики:Ядро:ARM Cortex-M3 32-битный RISCРабочая частота:72 МГц, 1,25 DMIPS/МГцРабочее напряжение:2-3,6 ВУпаковка:LQFP100I/Os:80Воспоминания:256 K Flash, 64 K RAMКоммуникационные интерфейсы:3 x SPI, 3 x USART, 2 x UART, 2 x I2S, 2 x I2C, 1 x Ethernet MAC, 1 x USB OTG, 2 x CANAD & DA конвертеры:2 x AD (12 бит, 1 мкс, акции 16 каналов); 2 x DA (12 бит)Отладка/программирование:Поддержка JTAG/SWD (отладка последовательного провода) интерфейсов, поддержка IAP AMS1117-3.3:3,3 В регулятор напряжения Выключатель питания:5 в постоянного тока или USB Индикатор питания; Светодиоды:Удобно для указания состояния ввода/вывода или состояния запуска программы Кнопка сброса; Ключ пользователя; Джойстик:Удобно для ввода/вывода (пять позиций) 32,768 K кристаллический Осциллятор:Для внутреннего RTC 25 м кристаллический осциллятор; Интерфейс Ethernet:Легко подключает MCU к сети ethernet с помощью дополнительного модуля ethernet 8 Интерфейс ввода/вывода:Легко подключается к клавиатуре, двигателю и т. д. Интерфейс CAN1:Поддерживает связь с вспомогательными досками, которые оснащены устройством CAN удобно Интерфейс CAN2:Поддерживает связь с вспомогательными досками, которые оснащены устройством CAN удобно SPI1/SPI2 интерфейс:Легко подключается к периферийным устройствам SPI, таким как DataFlash (AT45DBxx), sd-карта, MP3 и т. д. Интерфейс I2C1/I2C2:Легко подключается к периферийным устройствам I2C, таким как расширитель ввода/вывода (PCF8574), EEPROM (AT24Cxx) и т. д. ЖК-интерфейс:Легко подключается к ЖК-дисплею с сенсорным экраном Однопроводный интерфейс:Легко подключается к однопроводным устройствам (К-92 упаковке), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. Д. PS/2 интерфейс:Легко подключается к клавиатуре PS/2 или мыши Интерфейс USART1:Легко подключается к RS232, RS485, USB к 232 и т. Д. Интерфейс USART2:Легко подключается к RS232, RS485, USB к 232 и т. Д. USB OTG:Связь с usb-устройством или usb-хостом 5 В DC jack; 5 В/3,3 В вход/выход питания; MCU контактный разъем:Все контакты MCU доступны на Расширительных соединителях для дальнейшего расширения Интерфейс JTAG/SWD:Для отладки/программирования Выбор режима загрузки:Для настройки контактов BOOT0 и BOOT1 USB OTG выбор перемычкиКороткий Джемпер для включения USB OTG, подключается к MCU I/OОткройте перемычку, чтобы отключить USB OTG, отключается от MCU I/O PS/2 интерфейс перемычкиКороткая перемычка для подключения устройства PS/2 к I/Os по умолчаниюОткройте перемычку для подключения устройства PS/2 к пользовательским I/Os через перемычки Перемычка светодиодовКороткая перемычка для подключения светодиодов к I/Os по умолчаниюОткройте перемычку для подключения светодиодов к пользовательским I/Os через перемычные провода Джемпер VBATКороткий Джемпер для использования системы питанияОткройте перемычку, чтобы подключить VBAT к внешнему питанию, например, к аккумулятору Фотографии

Примечание:Open107V поддерживает программирование через STM32 USART bootloader, в упаковке также предусмотрена плата аксессуаров USB в UART.Open107V не интегрирует какую-либо функцию отладки, требуется отладчик.

JTAG/SWD интерфейсы

На рисунке 1 и 2 показаны криоуты заголовка интерфейса JTAG/SWD

Ресурсы для развития

Руководство пользователя CD включает следующие ресурсы разработки:

Сопутствующее программное обеспечение (Киль и т. Д.) Демонстрационный код (примеры в C, μC/OS-II) Схема (PDF) STM32 документы по разработке (техническое описание и т. Д.)В комплект входит

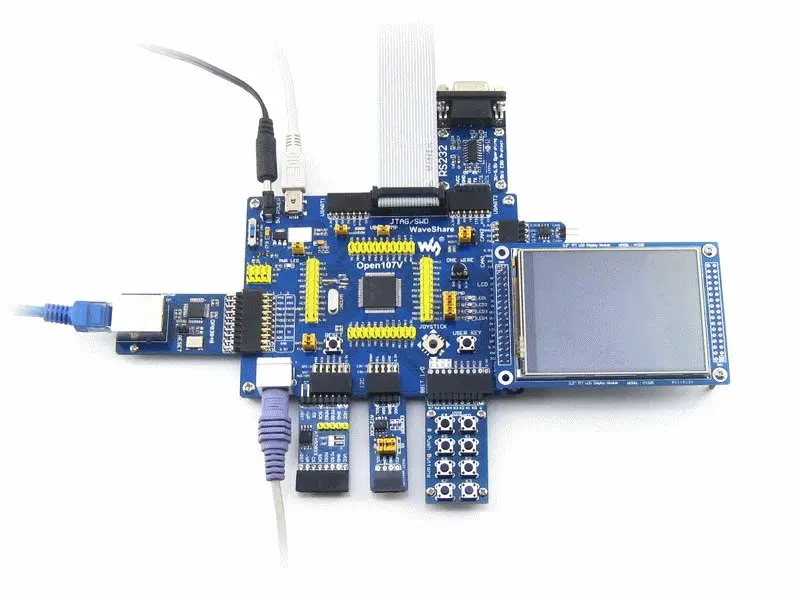

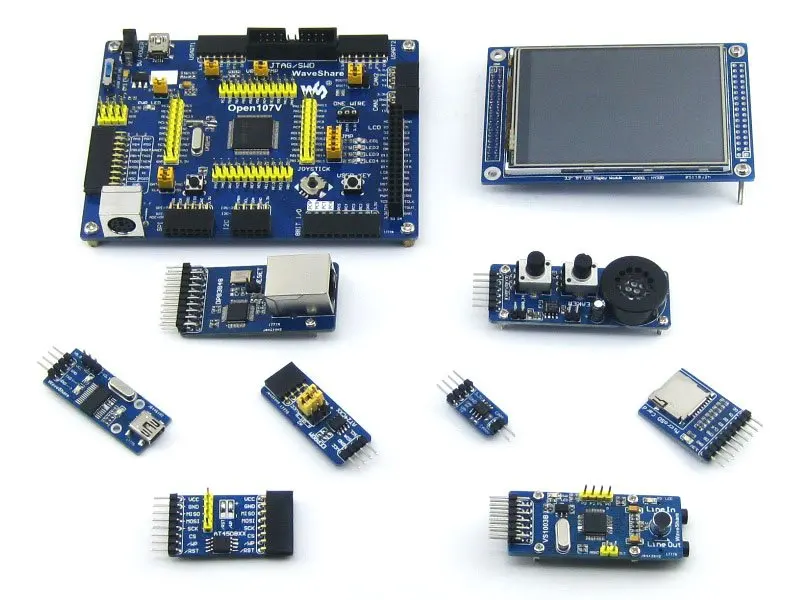

"Стандартная упаковка"И"Комплект аксессуаров для досок"Ниже включены.
