Плата Waveshare STM32 STM32F107VCT6 TM32F107, макетная плата ручной фонарь, модель STM32 + Комплект модуля аксессуаров 6 = упаковка Open107V

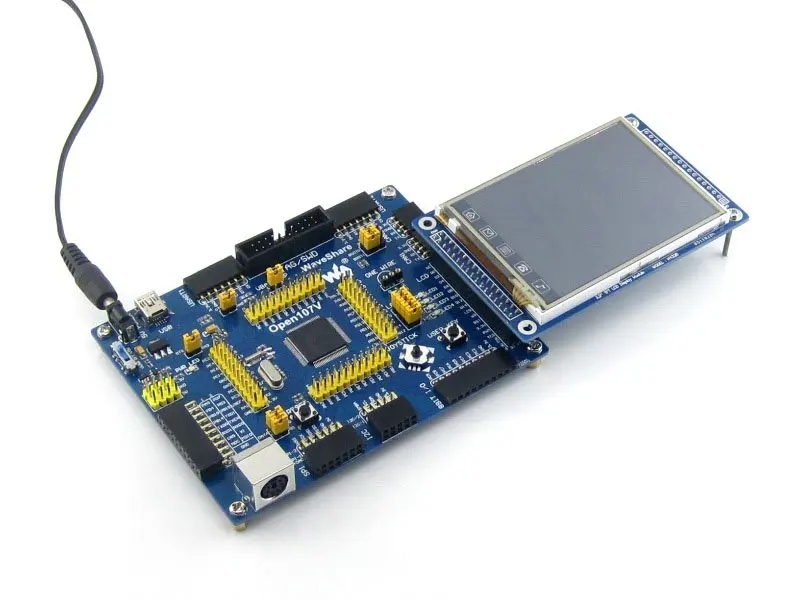

Обзор

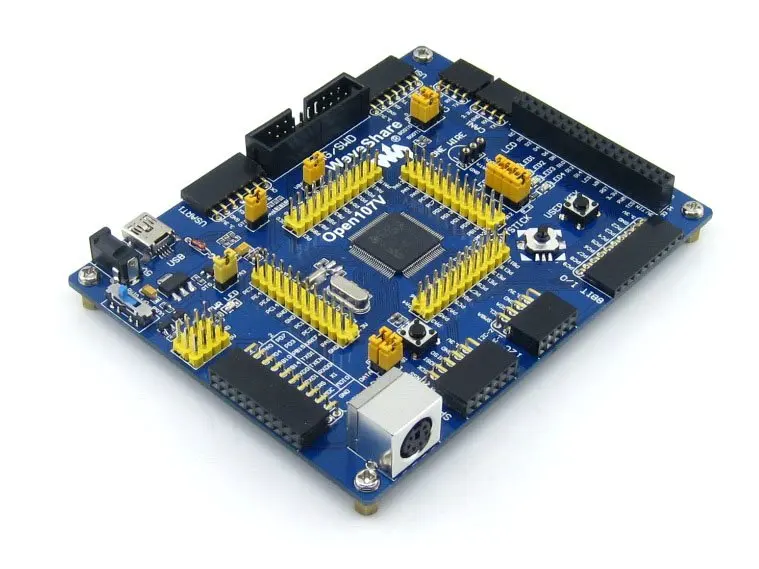

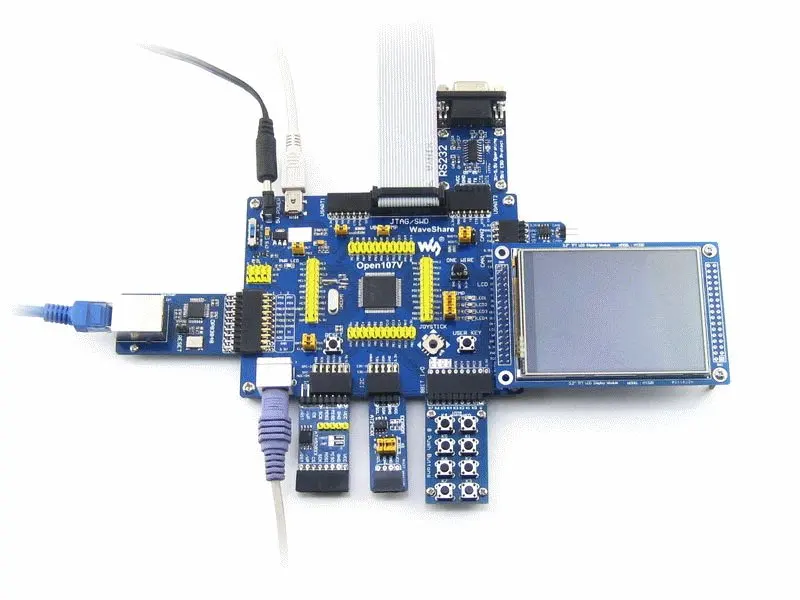

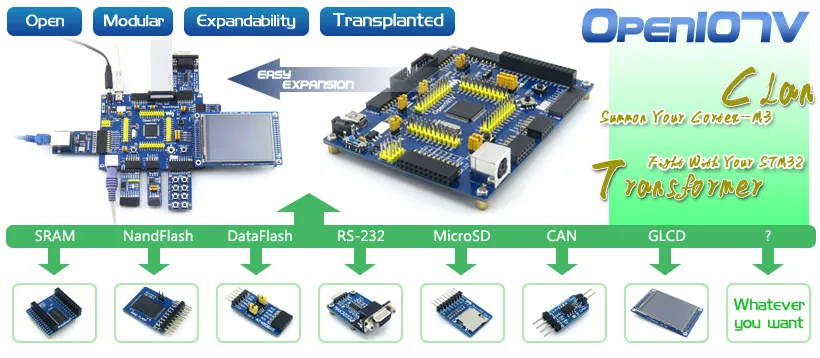

Open107V-это макетная плата STM32 с устройством STM32F107VCT6 в качестве микроконтроллера. Он поддерживает дальнейшее расширение с различными дополнительными аксессуарами для конкретных приложений. Модульная и открытая конструкция делает его идеальным для начала разработки приложений с микроконтроллером линии подключения STM32.

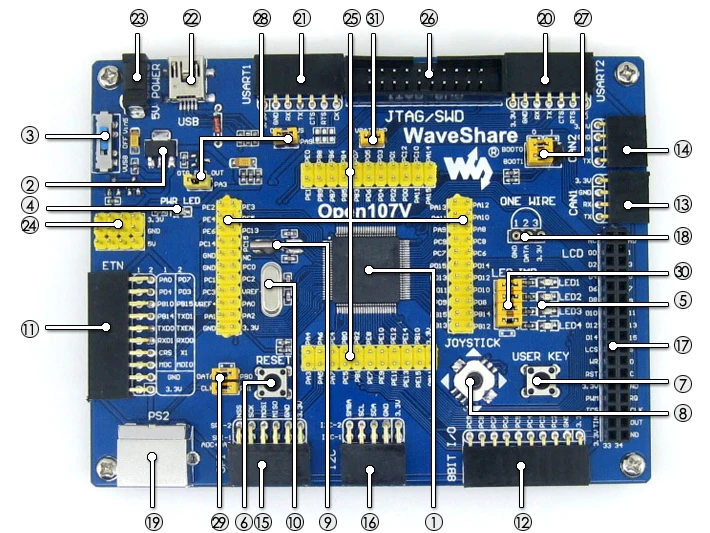

What's On Board

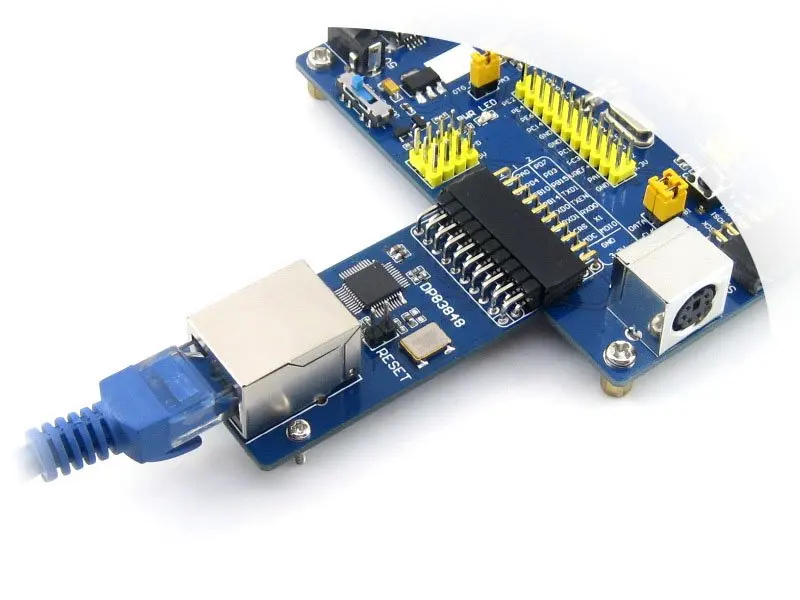

STM32F107VCT6:Высокая производительность STM32 MCU, который характеристики:Ядро:Рука Cortex-M3 32-разрядный процессор RISCРабочая частота:72 МГц, 1,25 DMIPS/МГцОперационной Напряжение:2-3,6 VПосылка:LQFP100Ввода/вывода:80Память:256K Flash, 64K RAMСвязь интерфейсы:3 x SPI, 3 x USART, 2 x UART, 2 x I2S, 2 x I2C, 1 x Ethernet MAC, 1 x USB OTG, 2 x CANAD & DA конвертеры:2 x AD (12 бит, 1 мкс, акции 16 каналов); 2 x DA (12 бит)Отладки/программирования:Поддержка JTAG/SWD (отладка последовательного провода) интерфейсов, поддержка IAP AMS1117-3.3:3,3 V регулятор напряжения Мощность переключения питания:5 в постоянного тока или USB Мощность индикатор; Светодиоды:Удобно для указания состояния ввода/вывода или состояния запуска программы Кнопка сброса; Ключ пользователя; Джойстик:Удобно для ввода/вывода (пять позиций) 32,768 K кристаллический Осциллятор:Для внутреннего РТК 25 м кристаллический осциллятор; Ethernet Интерфейс:Легко подключается MCU к сети ethernet с помощью дополнительного модуля ethernet 8 Интерфейс ввода/вывода:Легко подключается к клавиатуре, двигателю и т. д. CAN1 Интерфейс:Поддерживает связь с вспомогательными досками, которые оснащены устройством CAN удобно CAN2 Интерфейс:Поддерживает связь с вспомогательными досками, которые оснащены устройством CAN удобно SPI1/SPI2 интерфейс:Легко подключается к периферийным устройствам SPI, таким как DataFlash (AT45DBxx), sd-карта, MP3 и т. д. Интерфейс I2C1/I2C2:Легко подключается к периферийным устройствам I2C, таким как расширитель ввода/вывода (PCF8574), EEPROM (AT24Cxx) и т. д. ЖК-дисплей Интерфейс:Легко подключается к ЖК-дисплею с сенсорным экраном Однопроводный интерфейс:Легко подключается к однопроводным устройствам (К-92 посылка), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. Д. PS/2 интерфейс:Легко подключается к клавиатуре PS/2 или мыши USART1 Интерфейс:Легко подключается к RS232, RS485, USB к 232 и т. Д. USART2 Интерфейс:Легко подключается к RS232, RS485, USB к 232 и т. Д. USB OTG:Связь с usb-устройством или usb-хостом 5 В DC jack; 5V/3,3 V постоянное напряжение на входе/выходе; MCU контактный разъем:Все контакты MCU доступны на Расширительных соединителях для дальнейшего расширения Интерфейс JTAG/SWD:Для отладки/программирования Выбор режима загрузки:Для настройки контактов BOOT0 и BOOT1 USB OTG Перемычка выбораКороткий Джемпер для включения USB OTG, подключается к MCU I/OОткройте перемычку, чтобы отключить USB OTG, отключается от MCU I/O PS/2 интерфейс перемычкиКороткая перемычка для подключения устройства PS/2 к I/Os по умолчаниюОткройте перемычку для подключения устройства PS/2 к пользовательским I/Os через перемычки Светодиоды джемперКороткая перемычка для подключения светодиодов к I/Os по умолчаниюОткройте перемычку для подключения светодиодов к пользовательским I/Os через перемычные провода VBAT Перемычка выбораКороткий Джемпер для использования системы питанияОткройте перемычку, чтобы подключить VBAT к внешнему питанию, например, к аккумулятору Фото

Примечание:Open107V поддерживает программирование через STM32 USART bootloader, в посылка также входит плата аксессуаров USB в UART.Open107V не интегрирует какую-либо функцию отладки, требуется отладчик.

JTAG

На рисунке 1 и 2 показаны криоуты заголовка интерфейса JTAG/SWD

Развития ресурсы

Руководство пользователя CD включает следующие ресурсы разработки:

Сопутствующее программное обеспечение (Киль и т. Д.) Демонстрационный код (примеры в C, μC/OS-II) Схема (PDF) STM32 документы по разработке (техническое описание и т. Д.)Посылка содержит

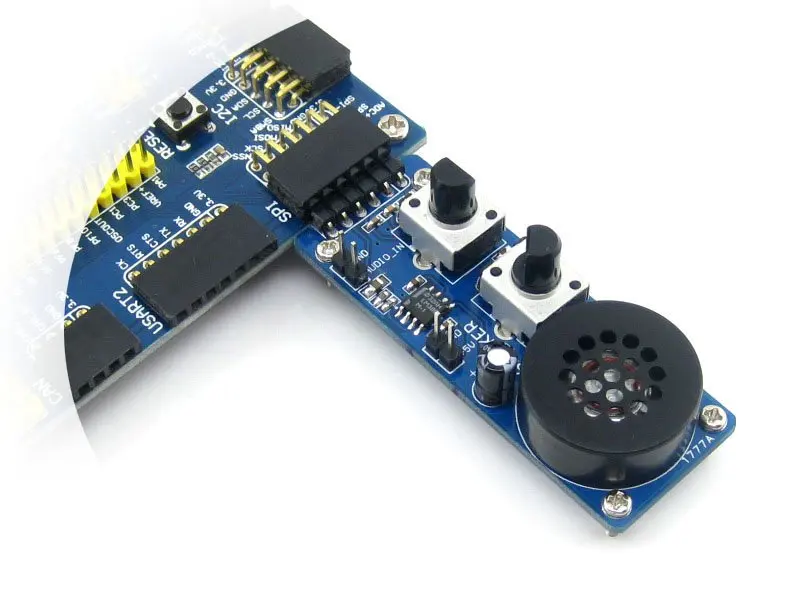

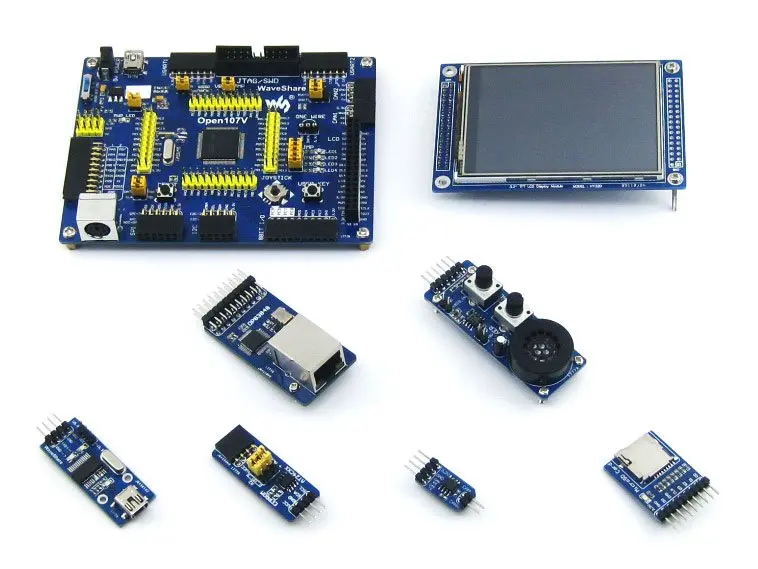

В"Стандартный посылка"И"Комплектующие для досок посылка"Ниже представлены в комплекте.

Из-за особенностей работы
