32F429IDISCOVERY STM32 плата + 7 модулей комплекты STM32F429I STM32 Cortex M4 плата для разработки # Open429Z-D посылка

Обзор

Open429Z-D-макетная плата STM32, разработанная для официального инструмента ST32F429IDISCOVERY, Который имеетSTM32F429ZIT6Встроенный микроконтроллер.

Open429Z-D поддерживает дальнейшее расширение с различными дополнительными досками аксессуаров для конкретного применения. Модульная и открытая конструкция делает его идеальным для начала разработки приложений с Микроконтроллерами серии STM32.

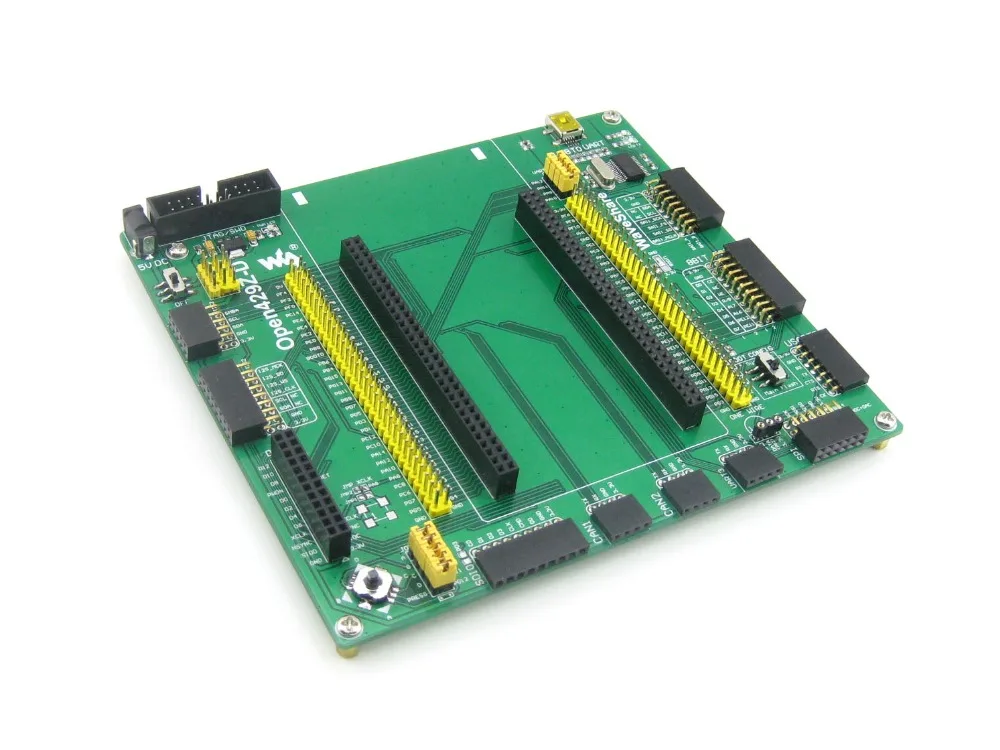

Что на материнской плате

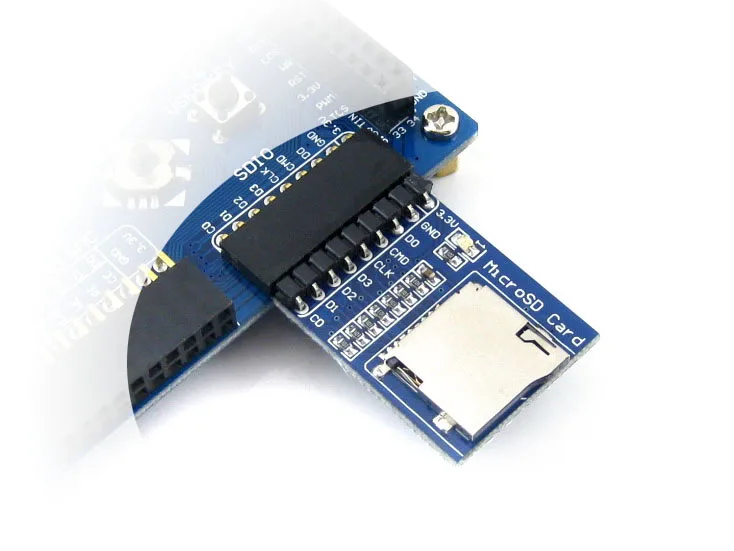

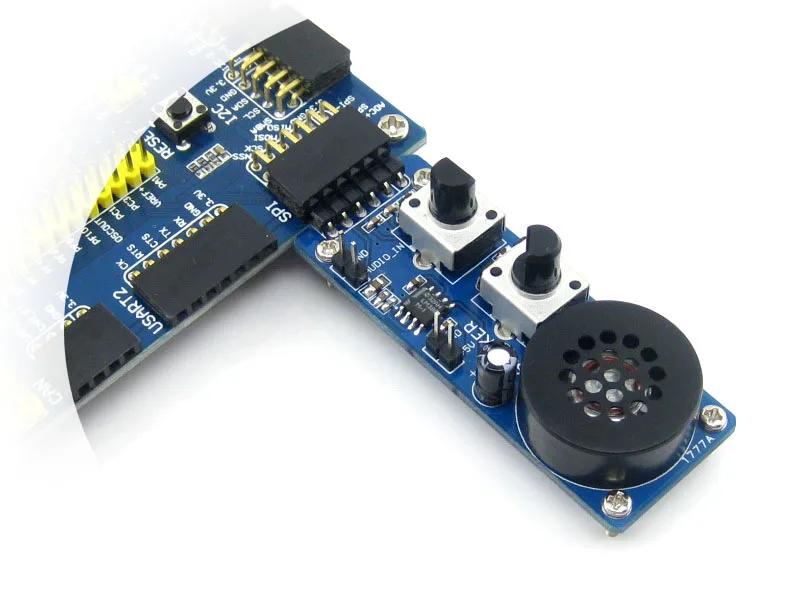

Разъем 32F429IDISCOVERY:Для легкого подключения 32F429IDISCOVERY Контактный разъем MCU:Все порты ввода-вывода MCU доступны на разъемах расширения для дальнейшего расширения Разъем USB:USB в UART через встроенный преобразователь PL2303 Интерфейс I2C1/I2C2:Легко подключается к периферийным устройствам I2C, таким как расширитель ввода-вывода (PCF8574), FRAM (FM24CLxx) и т. д. Интерфейс I2S2/I2S3/I2C1:Легко подключается к периферийным устройствам I2S, таким как аудиомодуль и т. д. Интерфейс DCMI:Для подключения камеры Интерфейс SDIO:Для подключения модуля Micro SD, имеет гораздо более высокую скорость доступа, чем SPI Интерфейс CAN1:Поддерживает связь с платами для аксессуаров, которые удобно оснащены устройством CAN Интерфейс CAN2:Поддерживает связь с платами для аксессуаров, которые удобно оснащены устройством CAN Интерфейс UART3:Легко подключается к RS232, RS485, USB к 232 и т. д. Интерфейсы SPI1/SPI4 + AD/DA: Легко подключается к периферийным устройствам SPI, таким как DataFlash (AT45DBxx), sd-карта, MP3-модуль и т. д. Легко подключается к модулям AD/DA (Альтернативная функция AD/DA функции SPI1) Интерфейс UART2:Легко подключается к RS232, RS485, USB к 232 и т. д. 8-битный FMC интерфейс:Легко подключается к периферийным устройствам, таким как NandFlash Интерфейс SAI1:Для подключения звуковые модули Однопроводной интерфейс:Легко подключается к однопроводным устройствам (К-92 посылка вке), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. д. 5V DC jack 5 В/3,3 В Входная/Выходная мощность:Обычно используется в качестве выходной мощности, а также общего заземления с другой пользовательской платой Интерфейс JTAG/SWD:Для отладки/программирования Перемычка для джойстика Короткая перемычка для подключения джойстика к I/Os по умолчанию, используемому в примере кода Откройте перемычку, чтобы подключить джойстик к пользовательскому входу/ОС через перемычки Переключатель режима загрузки:Для настройки штифта BOOT0 Перемычка с USB на UART AMS1117-3.3:Регулятор напряжения 3,3 В PL2303:Конвертер USB в UART Кристалл 12 МГц 5В выключатель питания постоянного тока Индикатор питания Индикатор UART1 Джойстик:Пять позиций Что на 32F429IDISCOVERY

Микроконтроллер STM32F429ZIT6 с 2 байтами флэш-памяти, 256 Кбайт ОЗУ в упаковке LQFP144 Бортовой ST-LINK/V2-B Поддержка mbed™ (mbed.org) Функции USB: Порт отладки Виртуальный COM-порт Массовое хранение Источник питания платы: через шину USB или от внешнего источника питания 3 в или 5 В 2,4 "QVGA TFT LCD 64 Мбит SDRAM L3GD20, ST MEMS датчик движения 3-осевой цифровой выходной гироскоп Шесть светодиодов: LD1 (красный/зеленый) для связи через USB LD2 (красный) для включения 3,3 В Два пользовательских светодиода: LD3 (зеленый), LD4 (красный) Два светодиода USB OTG: LD5 (зеленый) VBUS и LD6 (красный) OC (Перегрузка по току) Две кнопки (пользователь и сброс) USB OTG с микро-коннектор AB Удлинительный разъем для LQFP144 I/Os для быстрого подключения к плате прототипирования и простого зондирования Комплексное бесплатное программное обеспечение, включая множество примеров, часть пакета STM32CubeF4 или STSW-STM32138 для использования устаревших стандартных библиотек

Фотографии

Примечание: 32F429IDISCOVERY интегрирует ST-LINK/V2-B для программирования/отладки (только SWD).

Интерфейсы JTAG/SWD

На рисунках 1 и 2 показаны контакты заголовка интерфейса JTAG/SWD

Ресурсы для развития Схема Демо-код (примеры в C, μC/OS-II) Сопутствующее программное обеспечение (KEIL и т. Д.) Набор данных STM32 Документы по разработке STM32

Вики:Www.waveshare.com/360/open429z-d

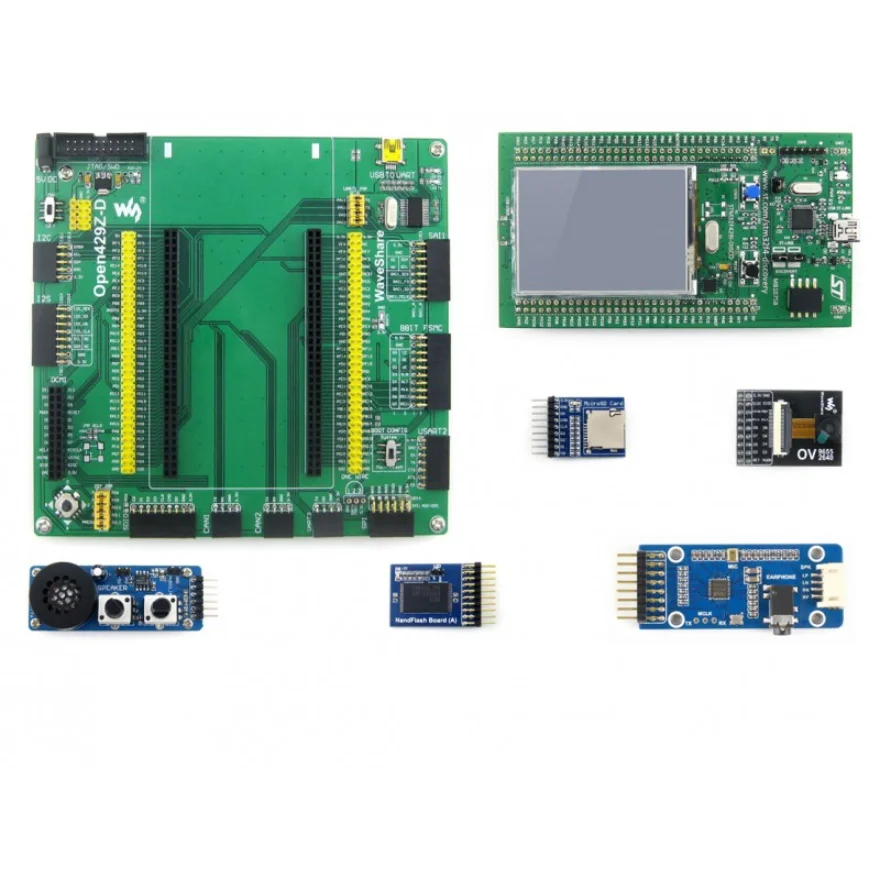

Содержимое упаковки

Вес:0,356 кг
