Детская плата и Расширительная плата + 10 модульных комплектов STM32F429I STM32 Cortex M4 макетная плата # стандарпосылка B

Обзор

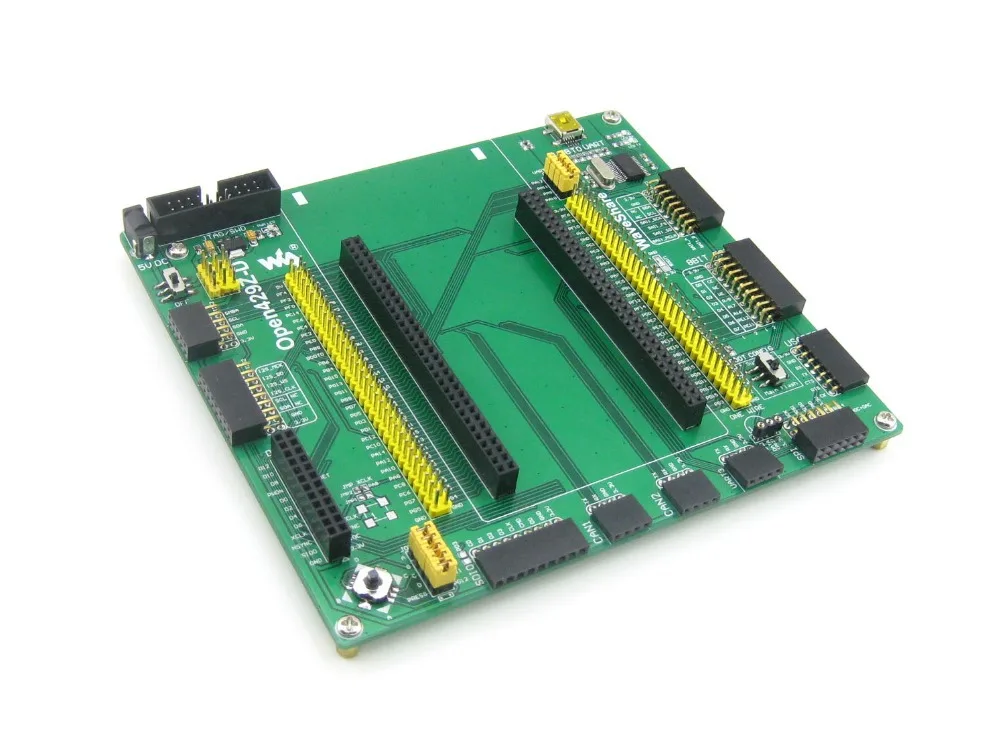

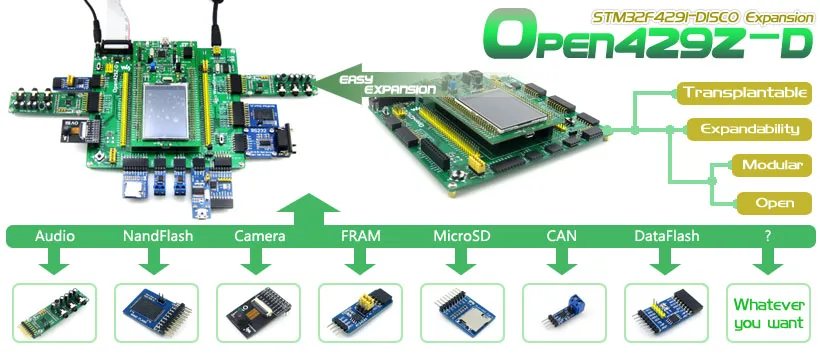

Open429Z-D-это разработочная плата STM32, предназначенная для официального инструмента STSTM32F429I-DISCO, Которая включает в себяSTM32F429ZIT6Микроконтроллер бортовой.

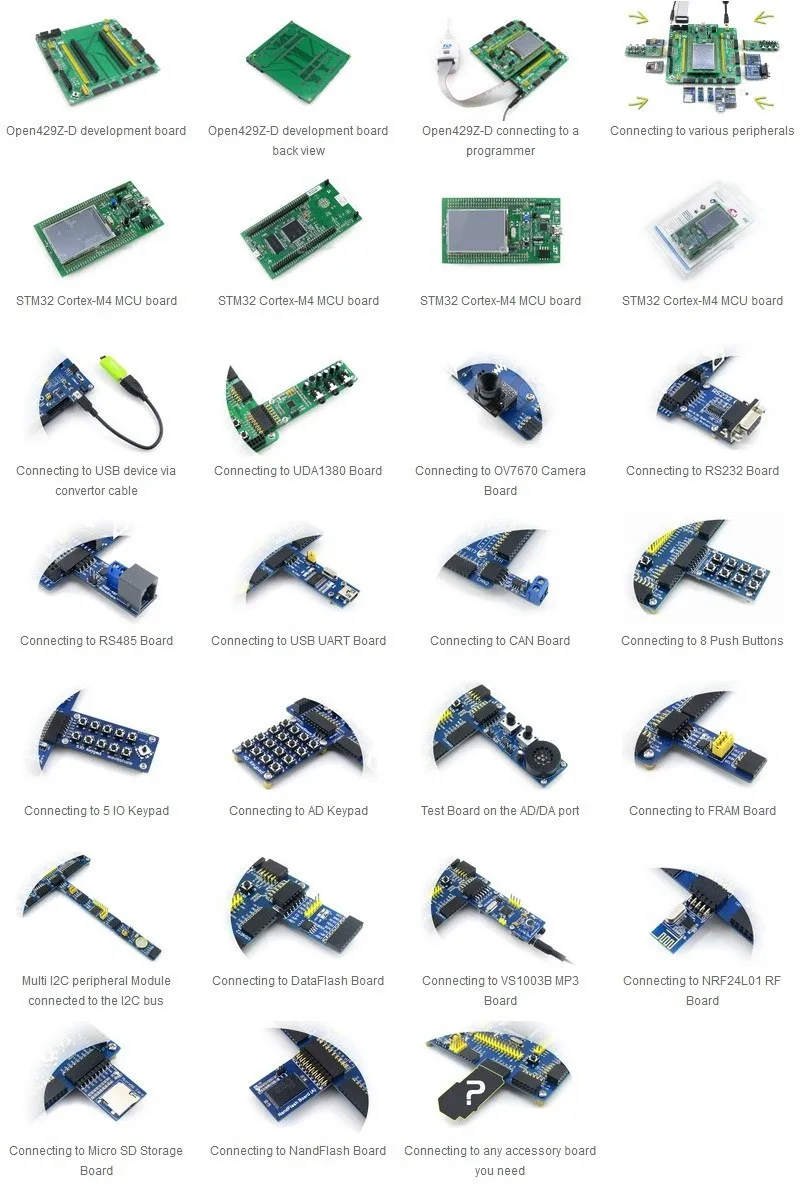

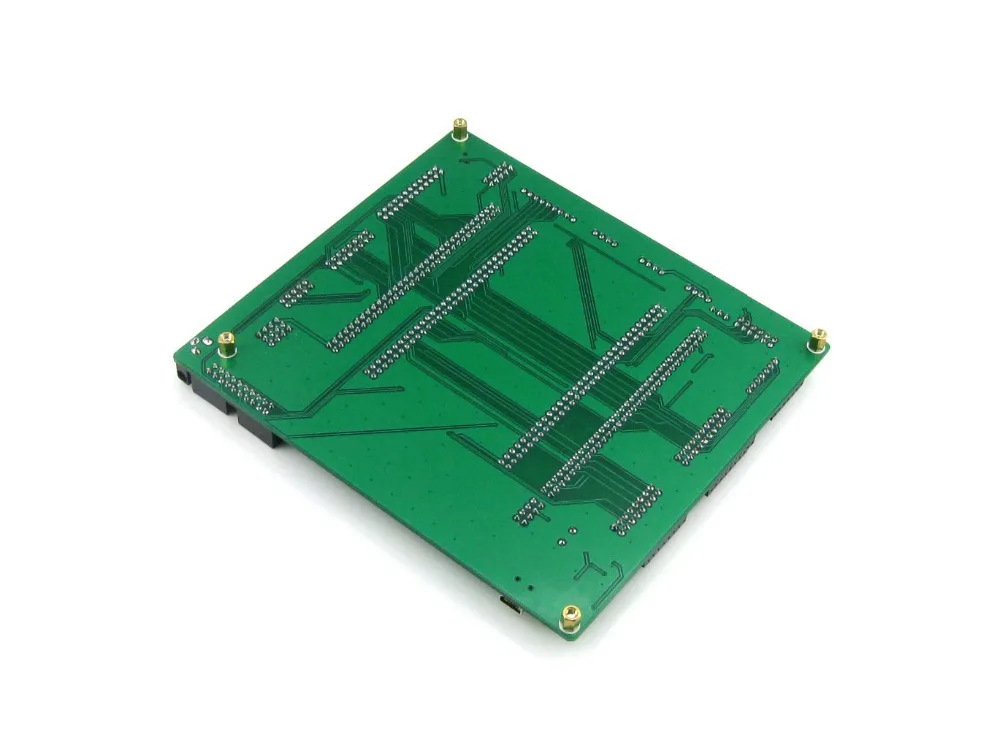

Open429Z-D поддерживает дальнейшее расширение с помощью различных дополнительных аксессуаров для конкретных приложений. Модульная и открытая конструкция делает ее идеальной для начала разработки приложений с Микроконтроллерами серии STM32.

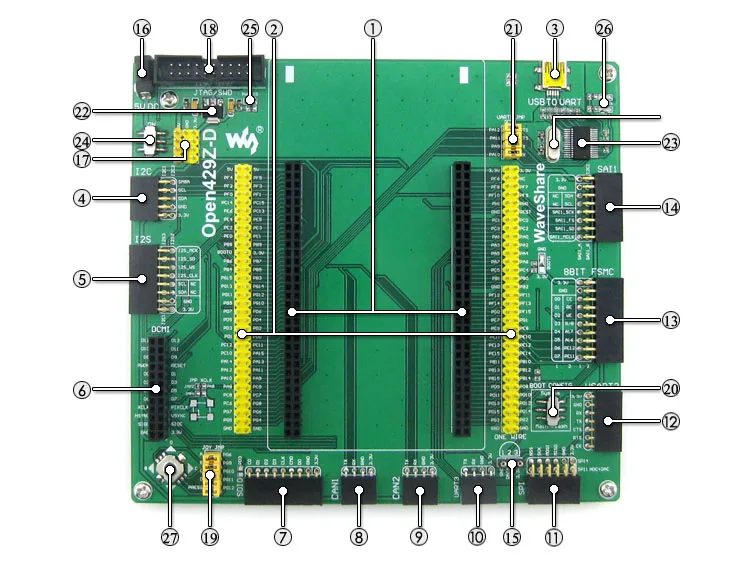

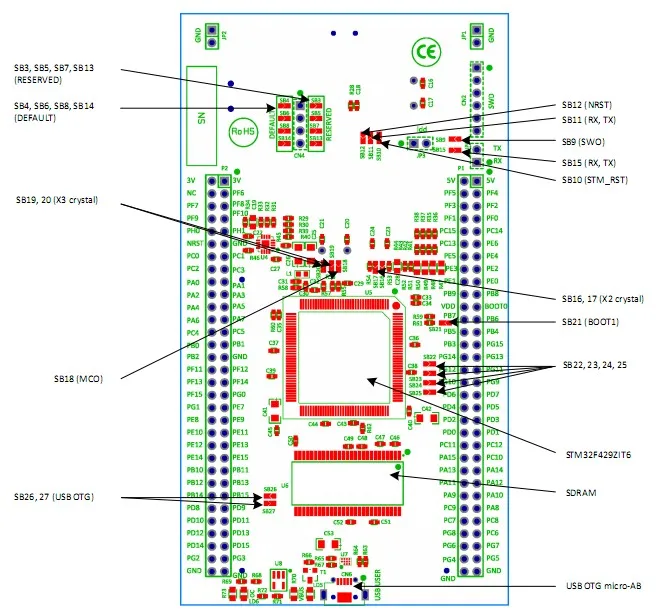

Что на материнском доске STM32F429I-DISCO розетка:Для легкого подключения STM32F429I-DISCO MCU контактный разъем:Все порты MCU I/O доступны на разъемах расширения для дальнейшего расширения USB разъем:USB к UART через бортовой конвертер PL2303 Интерфейс I2C1/I2C2:Легко подключается к периферийным устройствам I2C, таким как расширитель ввода/вывода (PCF8574), FRAM (FM24CLxx) и т. д. Интерфейс I2S2/I2S3/I2C1:Легко подключается к периферийным устройствам I2S, таким как аудио модуль и т. д. DCMI интерфейс:Для подключения камеры Интерфейс SDIO:Для подключения модуля Micro SD, имеет гораздо более высокую скорость доступа, чем SPI CAN1 интерфейс:Поддерживает связь с вспомогательными досками, которые оснащены устройством CAN удобно CAN2 интерфейс:Поддерживает связь с вспомогательными досками, которые оснащены устройством CAN удобно UART3 интерфейс:Легко подключается к RS232, RS485, USB к 232 и т. Д. SPI1/SPI4 + AD/DA интерфейсы: Легко подключается к периферийным устройствам SPI, таким как DataFlash (AT45DBxx), sd-карта, MP3 модуль и т. д. Легко подключается к модулям AD/DA (SPI1 имеет альтернативную функцию AD/DA) UART2 интерфейс:Легко подключается к RS232, RS485, USB к 232 и т. Д. 8-битный ФКЦБ интерфейс:Легко подключается к периферийным устройствам, таким как NandFlash SAI1 интерфейс:Для подключения звуковые модули, такие как модуль UDA1380 Однопроводный интерфейс:Легко подключается к однопроводным устройствам (К-92 посылка), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. Д. 5V DC jack 5V/3,3 V вход/выход:Обычно используется как выходная мощность, а также общее заземление с другой платой пользователя Интерфейс JTAG/SWD:Для отладки/программирования Джойстик джемпер Короткая перемычка для подключения джойстика к стандартному I/Os, используемому в коде примера Откройте перемычку для подключения джойстика к пользовательским I/Os через перемычки Режим переключения:Для настройки BOOT0 pin-код USB UART джемпер AMS1117-3.3:3,3 V регулятор напряжения PL2303:USB UART конвертер 5V выключатель питания постоянного тока Мощность индикатор UART1 индикатор Джойстик:Пять положений Что на STM32F429I-DISCO Микроконтроллер STM32F429ZIT6 с 2 Мб флэш-памяти, 256 Кб оперативной памяти в LQFP144 посылка Бортовой ST-LINK/V2 с переключателем режимов выбора, чтобы использовать комплект в качестве автономного ST-LINK/V2 (с разъемом SWD для программирования и отладки) Плата источника питания: через usb-автобус или от внешнего источника 3 V или 5 V Напряжение питающей сети 2,4 "QVGA на тонкопленочных транзисторах на тонкоплёночных транзисторах ЖК-дисплей SDRAM (синхронное динамическое ОЗУ 64 мбитс L3GD20, ST MEMS датчик движения, 3-axis электронные сигареты с цифровым выходом гироскоп Шесть светодиодов: LD1 (красный/зеленый) для USB связи LD2 (красный) для 3,3 V power-on Два пользовательских светодиода: LD3 (зеленый), LD4 (красный) Два светодиода USB OTG: LD5 (зеленый) VBUS и LD6 (красный) OC (перегрузки по току) Две кнопки (пользователь и сброс) USB OTG с микро-коннектор AB Удлинитель для LQFP144 I/Os для быстрого подключения к макетной плате и легкого зондирования Фото

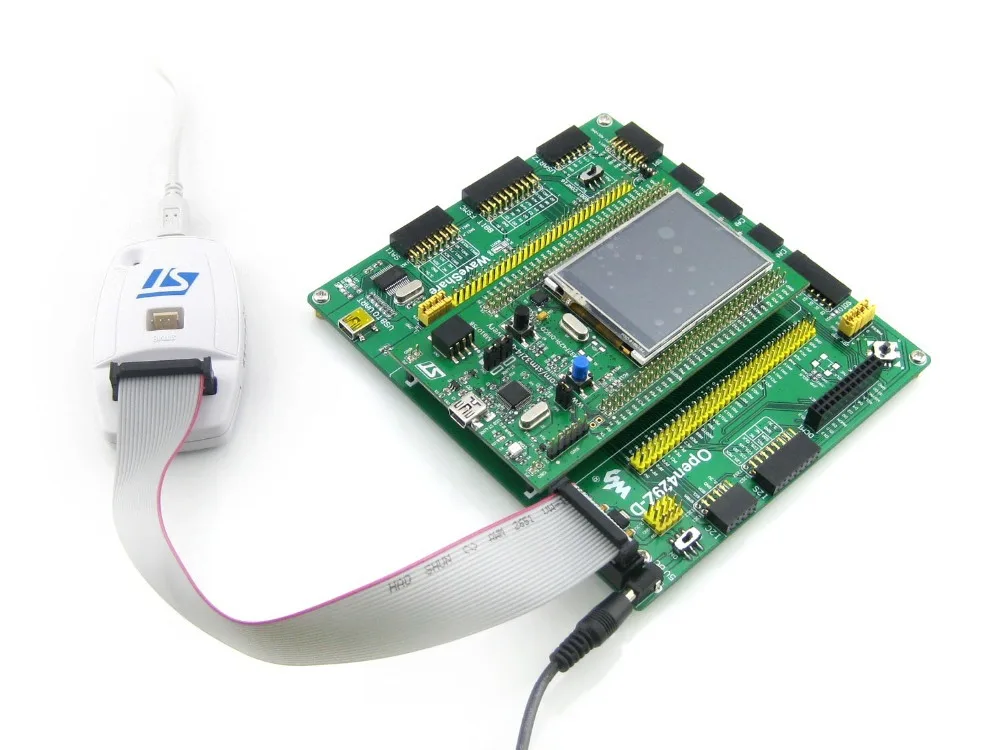

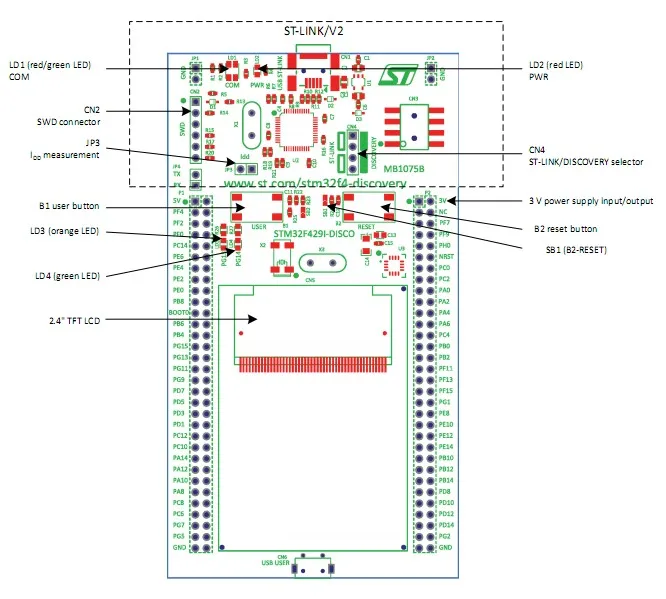

Примечание:STM32F429I-DISCO интегрирует ST-LINK/V2 для программирования/отладки (только SWD).

JTAG

На рисунке 1 и 2 показаны криоуты заголовка интерфейса JTAG/SWD

Развития ресурсы

Руководство пользователя CD включает следующие ресурсы разработки:

Схема Демонстрационный код (примеры в C, μC/OS-II) Сопутствующее программное обеспечение (KEIL и т. д.) STM32 Datasheets STM32 разработка документов Посылка содержит

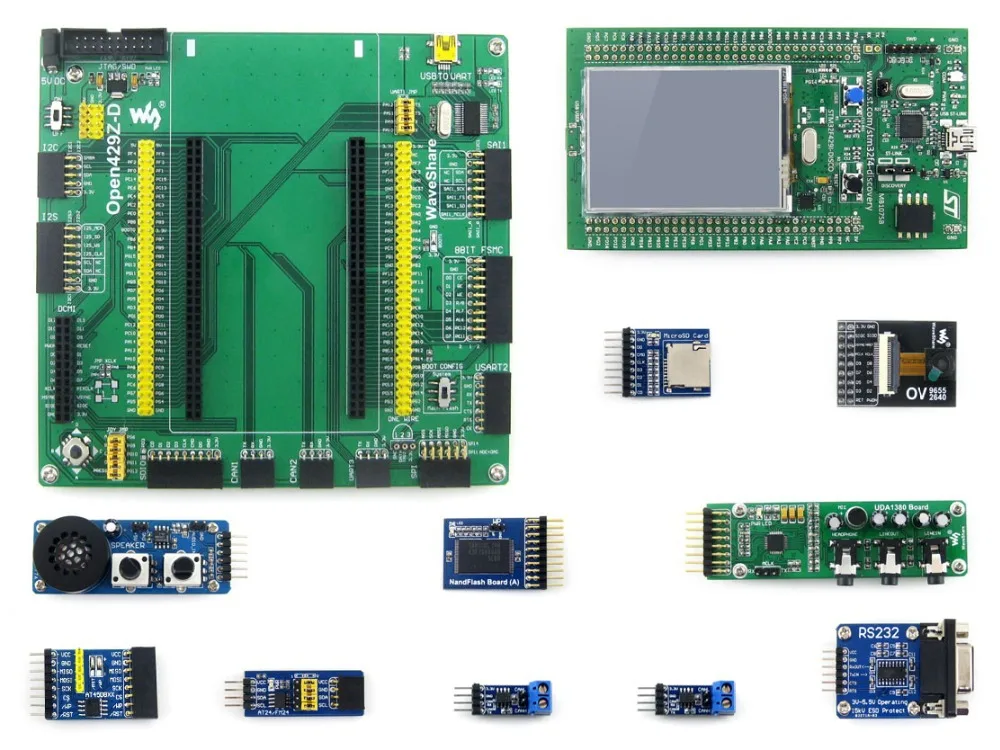

В"Стандартный посылка"И"Комплектующие для досок посылка"Ниже представлены в комплекте.
