Waveshare Open429Z-D упаковка B с 32F429IDISCOVERY STM32F429ZIT6 STM32 ARM Cortex M4 макетная плата + 10 комплектов модулей

Обзор

Open429Z-D-это разработочная плата STM32, предназначенная для официального инструмента ST32F429IDISCOVERY, Который показываетSTM32F429ZIT6Микроконтроллер на борту.

Open429Z-D поддерживает дальнейшее расширение с помощью различных дополнительных аксессуаров для конкретных приложений. Модульная и открытая конструкция делает ее идеальной для начала разработки приложений с Микроконтроллерами серии STM32.

Что на материнском доске

32F429IDISCOVERY розетка:Для легкого подключения 32F429IDISCOVERY MCU контактный разъем:Все порты MCU I/O доступны на разъемах расширения для дальнейшего расширения Разъем USB:USB к UART через бортовой конвертер PL2303 Интерфейс I2C1/I2C2:Легко подключается к периферийным устройствам I2C, таким как расширитель ввода/вывода (PCF8574), FRAM (FM24CLxx) и т. д. Интерфейс I2S2/I2S3/I2C1:Легко подключается к периферийным устройствам I2S, таким как аудио модуль и т. д. Интерфейс DCMI:Для подключения камеры Интерфейс SDIO:Для подключения модуля Micro SD, имеет гораздо более высокую скорость доступа, чем SPI Интерфейс CAN1:Поддерживает связь с вспомогательными досками, которые оснащены устройством CAN удобно Интерфейс CAN2:Поддерживает связь с вспомогательными досками, которые оснащены устройством CAN удобно Интерфейс UART3:Легко подключается к RS232, RS485, USB к 232 и т. Д. SPI1/SPI4 + AD/DA интерфейсы: Легко подключается к периферийным устройствам SPI, таким как DataFlash (AT45DBxx), sd-карта, MP3 модуль и т. д. Легко подключается к модулям AD/DA (SPI1 имеет альтернативную функцию AD/DA) Интерфейс UART2:Легко подключается к RS232, RS485, USB к 232 и т. Д. 8-битный интерфейс FMC:Легко подключается к периферийным устройствам, таким как NandFlash Интерфейс SAI1:Для подключения звуковые модули Однопроводный интерфейс:Легко подключается к однопроводным устройствам (К-92 упаковке), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. Д. 5 V DC jack 5 В/3,3 В Потребляемая мощность/выход:Обычно используется как выходная мощность, а также общее заземление с другой платой пользователя Интерфейс JTAG/SWD:Для отладки/программирования Перемычка для джойстика Короткая перемычка для подключения джойстика к стандартному I/Os, используемому в коде примера Откройте перемычку для подключения джойстика к пользовательским I/Os через перемычки Переключатель режима загрузки:Для настройки бут0 pin USB для UART jumper AMS1117-3.3:3,3 В регулятор напряжения PL2303:Конвертер USB в UART Кристалл 12 МГц Выключатель питания постоянного тока 5 В Индикатор питания Индикатор UART1 Джойстик:Пять позиций Что на 32F429IDISCOVERY



Микроконтроллер STM32F429ZIT6 с 2 мегабайтами флэш-памяти, 256 Кбайт оперативной памяти в упаковке LQFP144 Бортовой ST-LINK/V2-B Mbed™-enabled (mbede@alibaba.com) Функции USB: Порт отладки Виртуальный com-порт Массовое хранение Питание платы: через usb-шину или от внешнего напряжения питания 3В или 5В 2,4 "QVGA TFT LCD 64-Mbit SDRAM L3GD20, ST MEMS датчик движения 3-осевой цифровой выходной гироскоп Шесть светодиодов: LD1 (красный/зеленый) для USB связи LD2 (красный) для питания 3,3 В Два пользовательских светодиода: LD3 (зеленый), LD4 (красный) Два светодиода USB OTG: LD5 (зеленый) VBUS и LD6 (красный) OC (перегрузки по току) Две кнопки (пользователь и сброс) USB OTG с микро-коннектор AB Удлинитель для LQFP144 I/Os для быстрого подключения к макетной плате и легкого зондирования Комплексное бесплатное программное обеспечение, включая различные примеры, часть пакета STM32CubeF4 или STSW-STM32138 для использования старых стандартных библиотеки

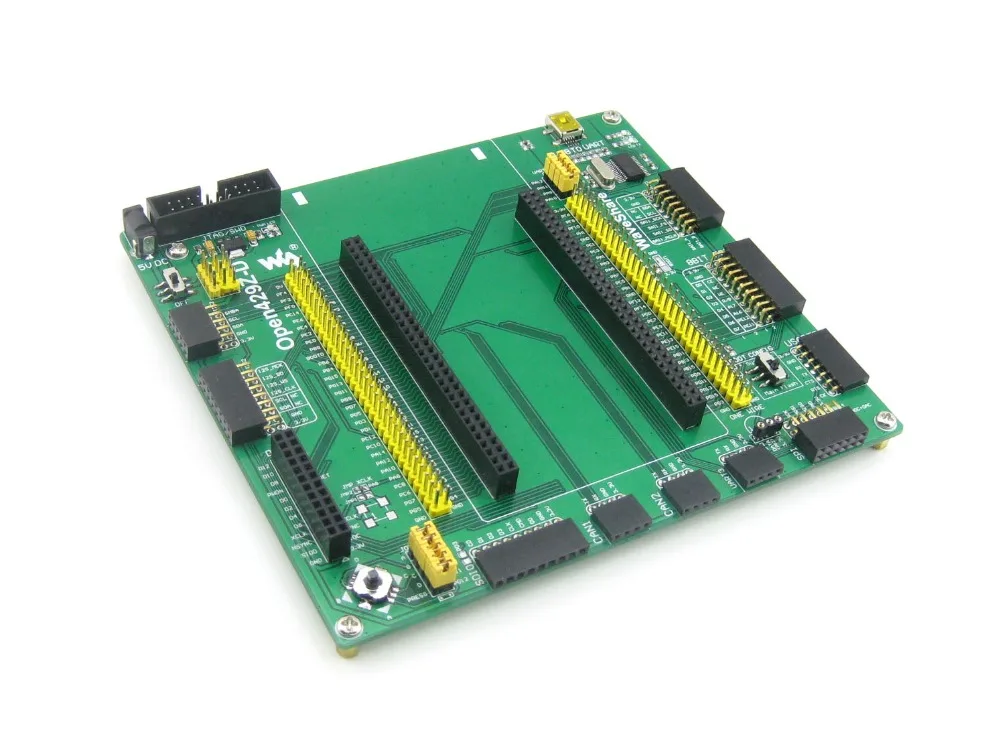

Фотографии

Примечание: 32F429IDISCOVERY интегрирует ST-LINK/V2-B для программирования/отладки (только SWD).



JTAG/SWD интерфейсы

На рисунке 1 и 2 показаны криоуты заголовка интерфейса JTAG/SWD



Ресурсы для развития Схема Демонстрационный код (примеры в C, μC/OS-II) Сопутствующее программное обеспечение (KEIL и т. д.) STM32 технические спецификации STM32 разработка документов

Вики:Www.wav eshare.com/wiki/Open429Z-D

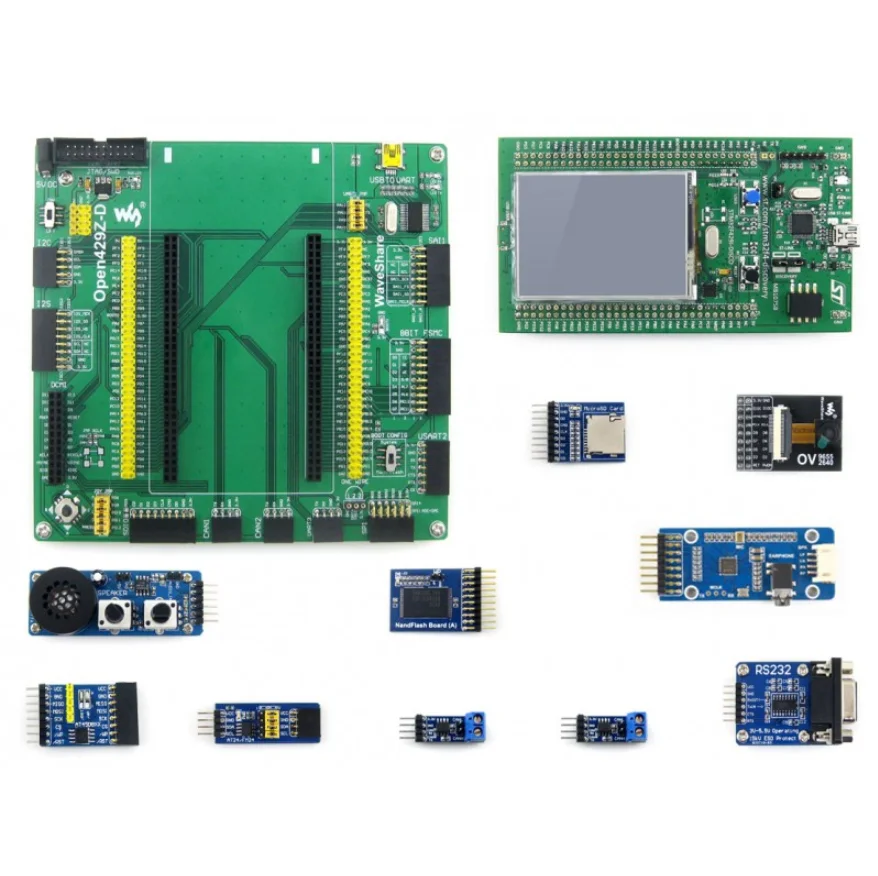

Содержимое упаковки

Вес:0,389 кг
