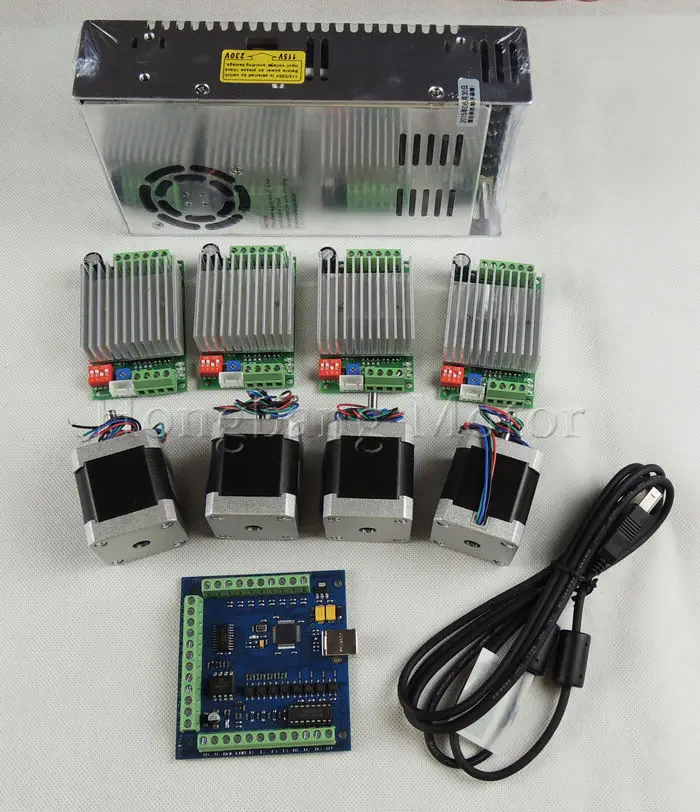

4-осевой комплект mach3 CNC USB, 4 драйвера TB6600 + контроллер шагового двигателя mach3 USB 100 кГц + 4 шт. двигателя nema17 + источник питания
HYONGC Hongbang Motor Store - Надежность 97.75%
Более 3070 подписчиков, дата открытия магазина 15.10.2012
- Положительные оценки: 99% (362)
- Соответствие описанию: 98%
- Отвечает на сообщения: 98%
- Скорость отправки: 96%
Последнее обновление: 28.09.2024
2 Отзывов
198 Заказов
2 Отзывов
71 Заказов
15 Отзывов
31 Заказов
12 Отзывов
31 Заказов
15 Отзывов
29 Заказов
18 Отзывов
27 Заказов
5 Отзывов
11 Заказов
1 Отзывов
10 Заказов
4 Отзывов
6 Заказов
1 Отзывов
5 Заказов
0 Отзывов
4 Заказов
2 Отзывов
4 Заказов
0 Отзывов
2 Заказов
1 Отзывов
2 Заказов
1 Отзывов
2 Заказов
1 Отзывов
2 Заказов
0 Отзывов
1 Заказов
0 Отзывов
1 Заказов
1 Отзывов
1 Заказов
0 Отзывов
1 Заказов
2 Отзывов
1 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
Эта карта управления движением USB имеет следующие преимущества: небольшой объем, прост в использовании, имеет сильную способность анти-помех, нет необходимости устанавливать любые usb-драйверы, его можно использовать после подключения к компьютеру. Подходит для всех версий Windows. Полностью поддерживает все версии Mach3, включая версию Mach3 R3.043.066.

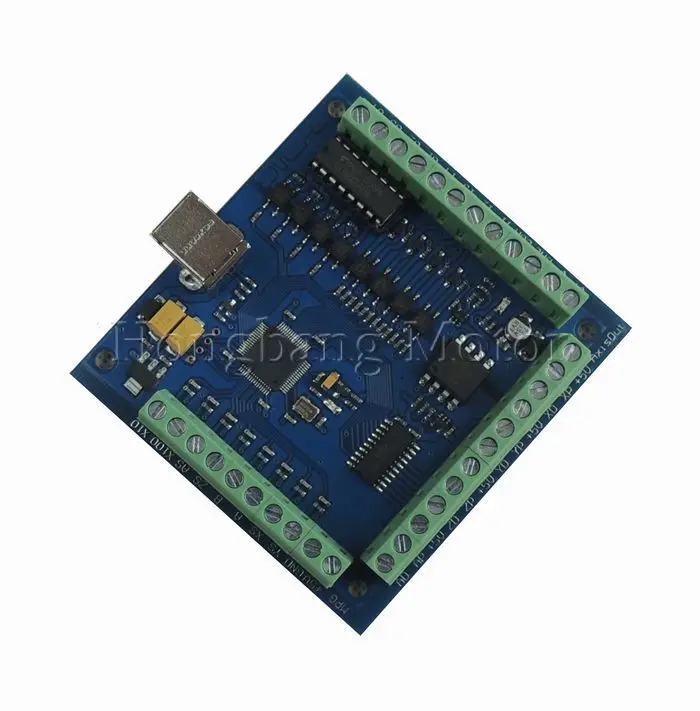

Mach3 4 оси USB CNC контроллер карты 100 кГц
1. Поддержка для 4-осевого связь, вы можете подключить четыре привод шагового двигателя или; Сервоприводы
2. Максимальная частота импульса 100 кГц, которая подходит для сервопривода или шагового двигателя;
3. Поддержка автоматического зонда
4. Поддержка аварийного ввода
5. Поддержка концевого выключателя
6. Поддержка подключения электронного маховика
7. Необходимо использовать внешний источник питания постоянного тока 24 В для изоляции USB и внешнего порта и сделать систему более стабильной.
8. Есть выходной порт 0-10 В, вы можете использовать программное обеспечение mach3 для управления скоростью двигателя шпинделя.
9. 4 входы общего назначения, вы можете подключить концевой выключатель, переключатель estop, переключатель зонда, обратно к нулю и другому устройству
10. 4 изолированный выходной интерфейс релейного привода общего назначения, может управлять четырьмя реле для управления запуском шпинделя, вращением вперед и обратным вращением, насосами и другими устройствами;
11. 1 светодиодный статус, укажите Статус подключения на плате.

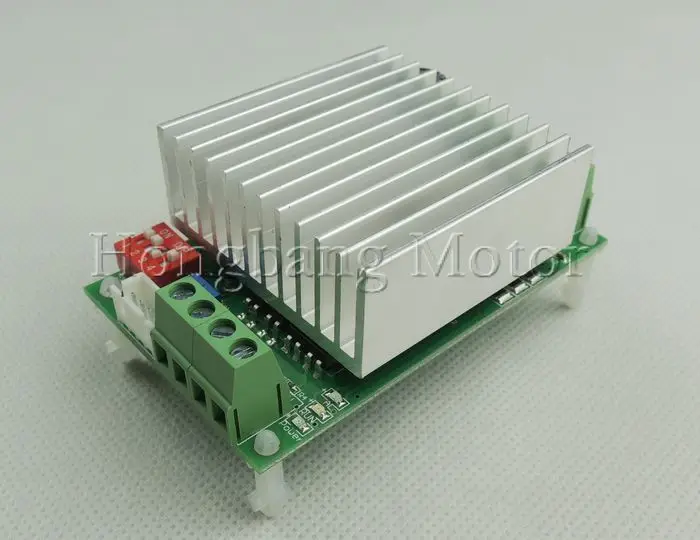

TB6600 1 оси
Электрические Рисунок:
1. Входная мощность постоянного тока: 12 В ~ 40 В;
2. Выходной ток: 0 ~ 4.5A, плавная регулировка;
3.Mircostep:1,2,4,8,16;
4. Автоматическая функция половинного тока: половинный или полный ток может быть выбран через переключатель;
5. Форма защиты: защита от перегрева, защита от перегрузки по току;
Порты ввода/вывода:1,24 в +: постоянный ток мощность положительного полюса
2.GND: Катод питания постоянного тока
3.A + A-: шаговый двигатель с одной обмоткой
4.B + B-: шаговый двигатель с другой обмоткой
5.CLK-: шаговый импульсный вход + 5 В (эффективная кромка, длительность подъема> 10 мкс)
6.CW-: шаговый ввод направления двигателя, уровень напряжения тронут, высокий уровень вперед, низкий уровень обратного хода
7. Эна-: без двигателя
8.+ 5 В: общий терминал сигнала
Nema17 шаговый двигатель
Модель
JK42HS40-1704Количество фаз
2-фазный
Кол-во линий
4-проводная
Трехфазный стабилизатор напряжения
2,55 V
Фазного тока
1.7A
Сопротивление
1.5Ω
Индуктивность
2,3 ± 20% mH
Высокий крутящий момент
4,2 кг. СмВал Диаметр
5 мм
Осевая длина
24 мм
Длина стороны
42 мм
Высокая
40 мм
Чистая Вес
270 г
Проводка:
Красный: A +
Синий:-
Зеленый: B +
Черный: в-режиме

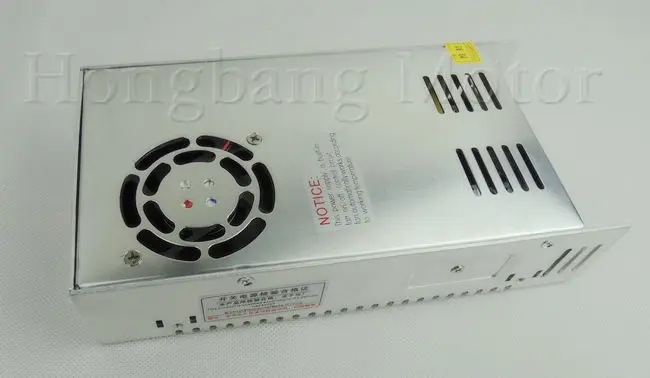

Импульсный источник питания 24 В/10 А
1. Диапазон входного напряжения переменного тока изменяется переключателем 2. Высокая эффективность, высокая надежность
3.100% Испытание на полную нагрузку
4. Защита: короткого замыкания/перегрузки/перенапряжения/перегрева
5. Встроенный вентилятор охлаждения постоянного тока
6. Рабочая частота 25 кГц
7.Входное напряжение: 220 В
8.Выходное напряжение: 24 В
9.Выход ток: 10A
10.Выходная мощность: 250 Вт
11. 1 годовая гарантия
12. Размер: 215*115*50 мм (Д * Ш * В)
Usb кард-Размеры:
