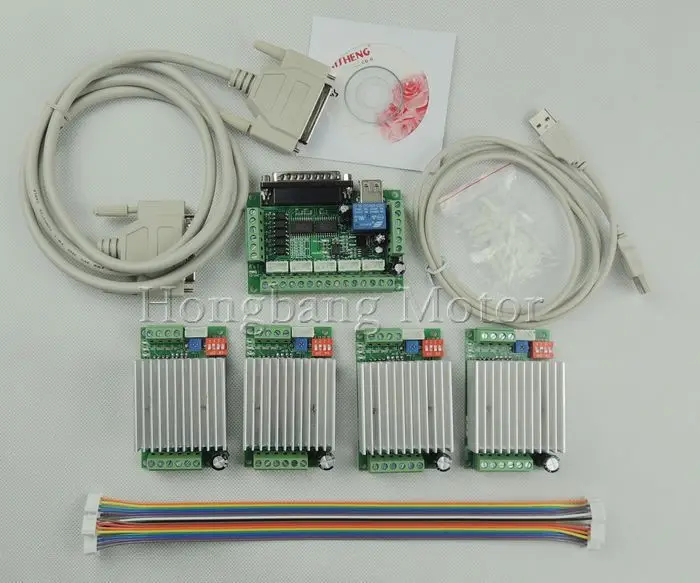

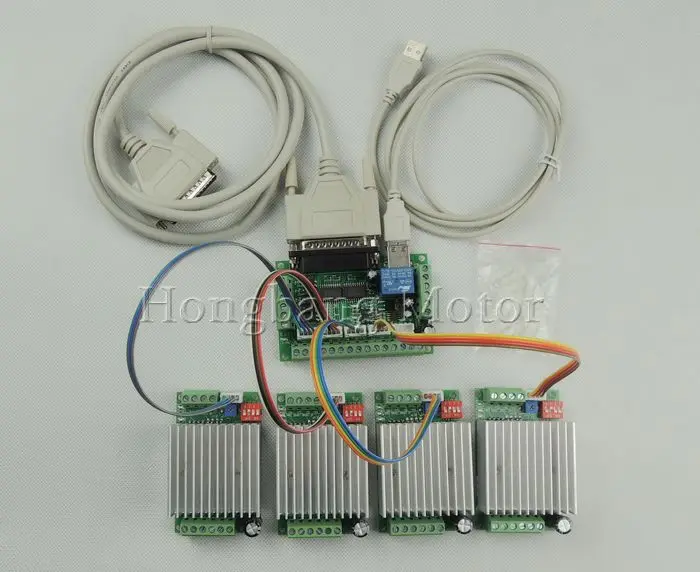

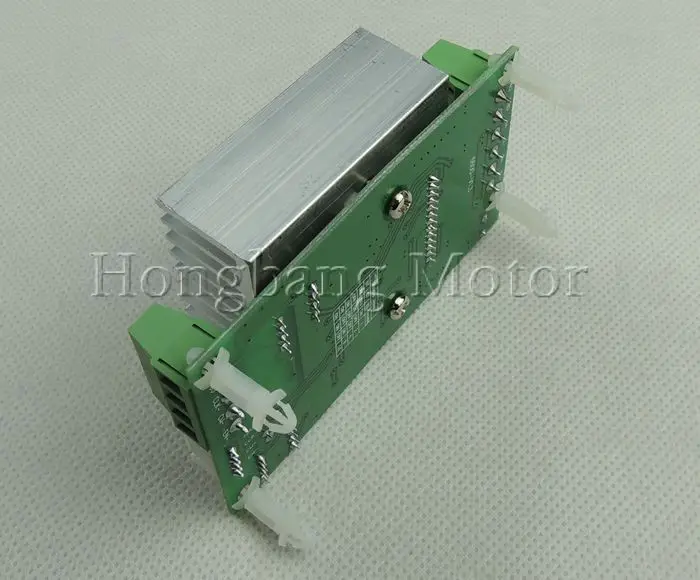

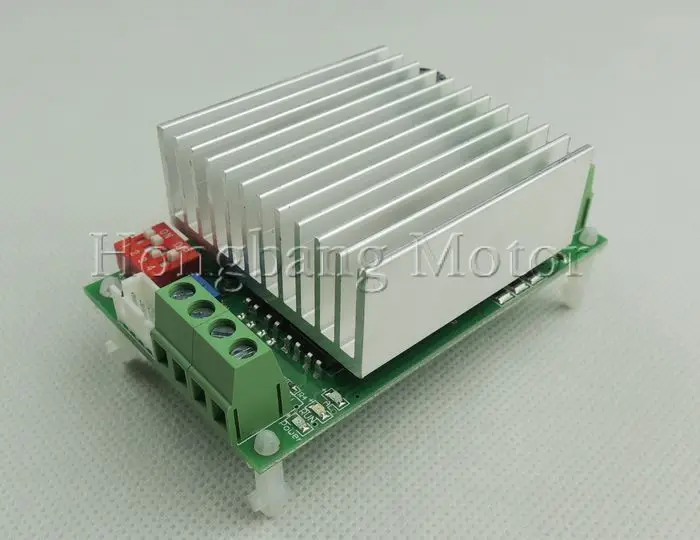

4-осевой комплект для маршрутизатора с ЧПУ, TB6600, 3-осевой контроллер шагового двигателя, 4,5 А + одна 5-осевая коммутационная плата для двигателей nema23

Введение в функции: система сочетает в себе многолетний опыт в дизайне, до этого есть несколько версий, эта версия представляет собой сочетание всех предыдущих преимуществ, для подключения простой, Просты в использовании, если в комплекте с шаговым двигателем и импульсными источниками питания и аксессуарами входит система гравировального привода, стабильная производительность, дешево, выбор большинства любителей гравировальных машин!

ИзбранныйРисунок ric:

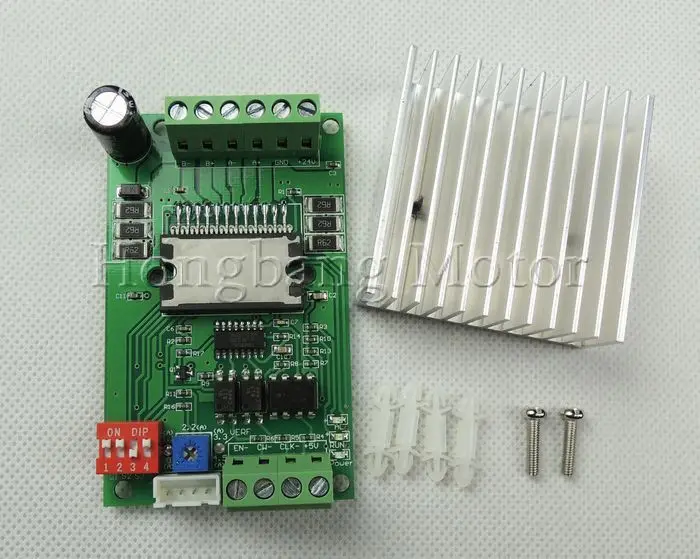

Характеристики:

1. Тип входной питания постоянного тока: 12 В ~ 40 В;

2. Выходной ток: 0 ~ 4,5 А, плавная регулировка;

3. Миркостеп: 1,2,4,8,16;

4. Автоматическая функция половинного тока: половинный или полный ток можно выбрать через переключатель;

5. Защита формы: защита от перегрева, защита от перегрузки по току;

Порты ввода-вывода:

1,24 в +: положительный полюс питания постоянного тока

2.GND: Катод питания постоянного тока

3.A + A-: шаговый двигатель с одной обмоткой

4.B + B-: шаговый двигатель, другая обмотка

5.CLK-: шаговый импульсный вход + 5 В (эффективный подъем края, продолжительность подъема края> 10 мкс)

6.CW-: вход направления шагового двигателя, отключение уровня напряжения,ВысокийУровеньПередний, низкийУровеньРеверс

7.ENA-: без двигателя

8.+ 5 В: Общий сигнал

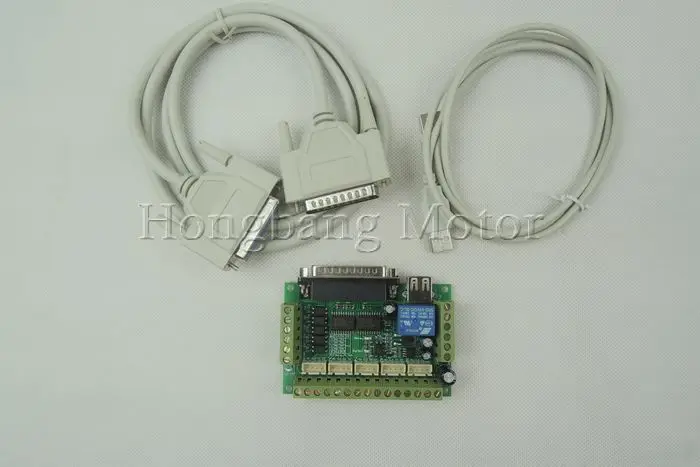

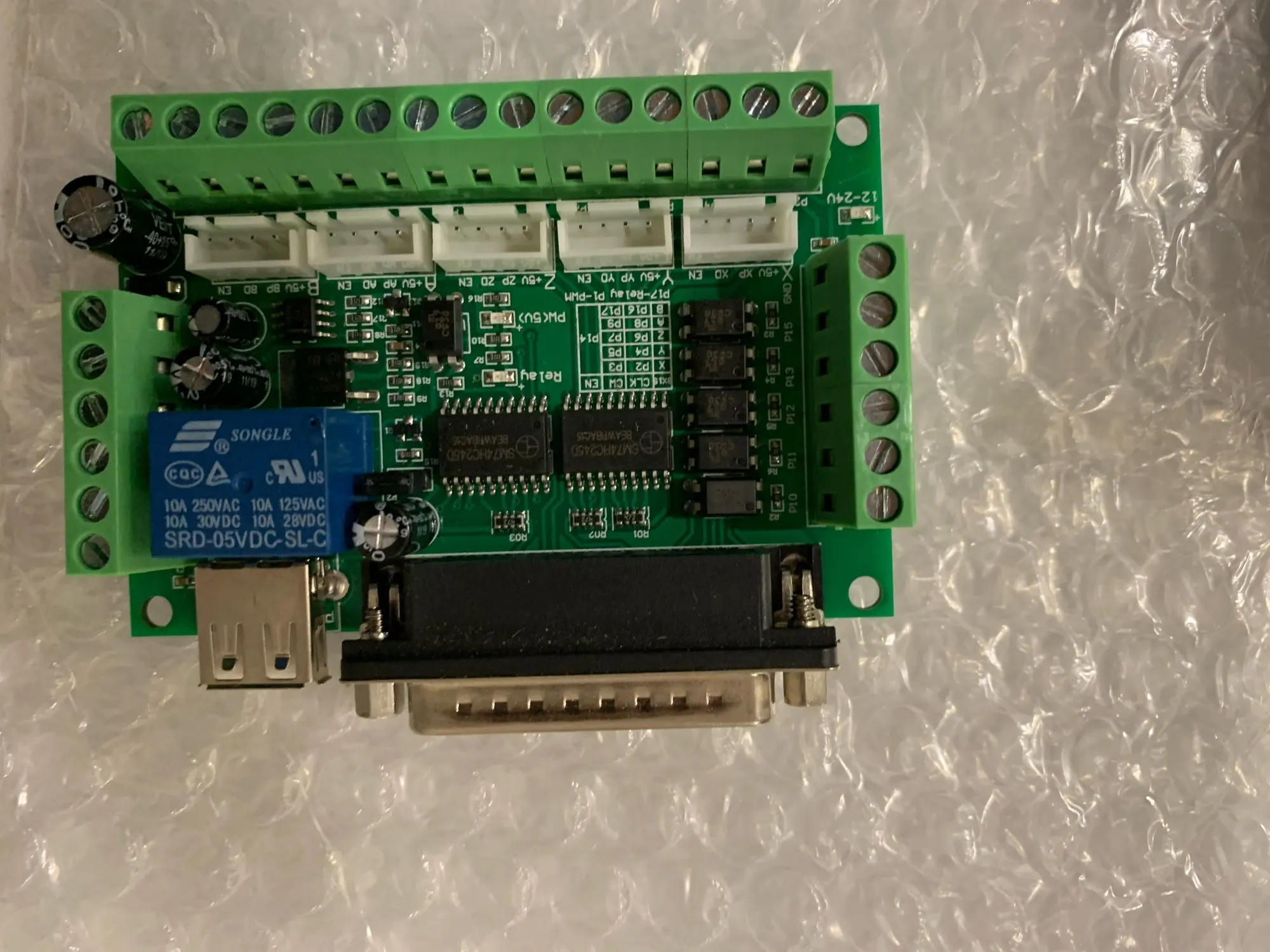

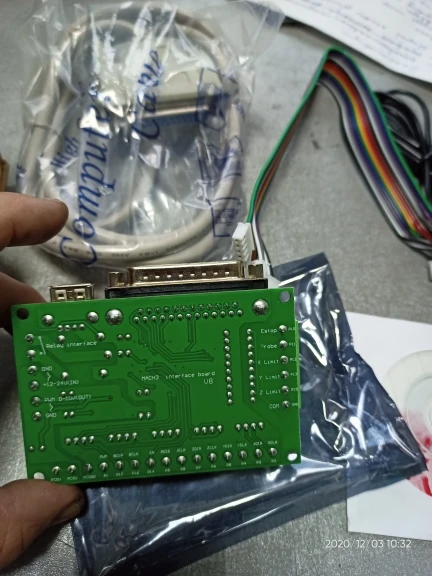

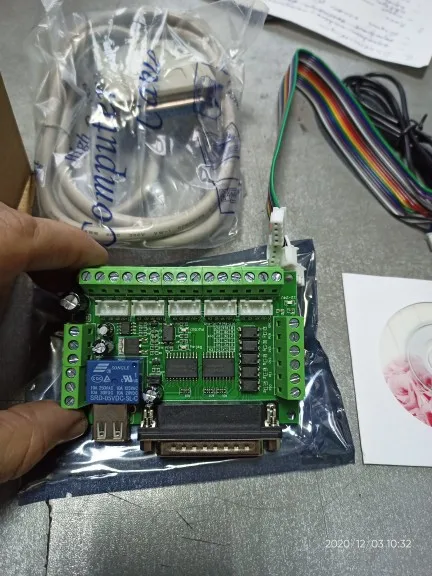

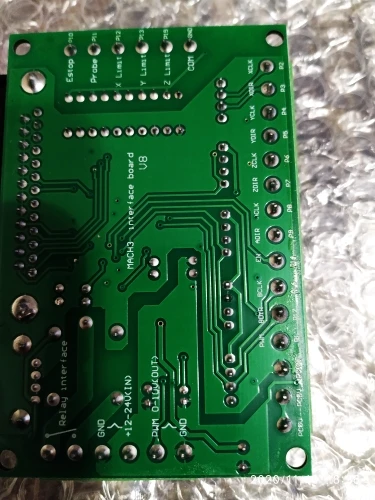

1. Полная поддержка MACH3 и другого компьютерного программного обеспечения для управления параллельным портом.

2. Источник питания USB и периферийное устройство с питанием от фаз для защиты компьютерной безопасности.

3. Широкий вход периферийного напряжения, 12-24 в и функция защиты от обратного хода.

4, Все входные сигналы, светильник вые лотосы изолированы, к которым можно получить доступ при аварийной остановке на ноже, предел для защиты компьютерной безопасности.

5. Весь путь до выходного порта реле, переключатель шпинделя управления. Выходной порт P17.

6. Весь путь через оптопару, изолированное аналоговым выходом напряжения 0-10 В, можно управлять с помощью соответствующего преобразователя аналогового интерфейса для управления скоростью шпинделя. Выходной порт P1.

7. Откройте все 17 портов, к которым можно получить доступ с приводом оптопары, можно управлять 5-осевым шаговым двигателем.

8,P1 как выходы ШИМ можно управлять с помощью регулятора входного шпинделя оптопары.

9. Может быть доступен с помощью общего катода или общего анодного входного уровня до привода 5 В.
