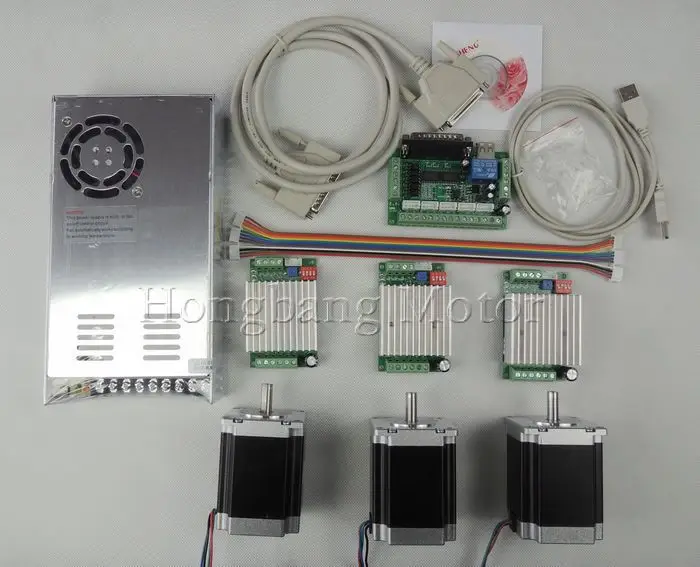

Комплект фрезерных станков с ЧПУ 3 оси, 3 шт. TB6600 4.5A Драйвер шагового двигателя + 3 шт. Nema23 270 Oz-in motor + 5-осевая интерфейсная плата + источник питания

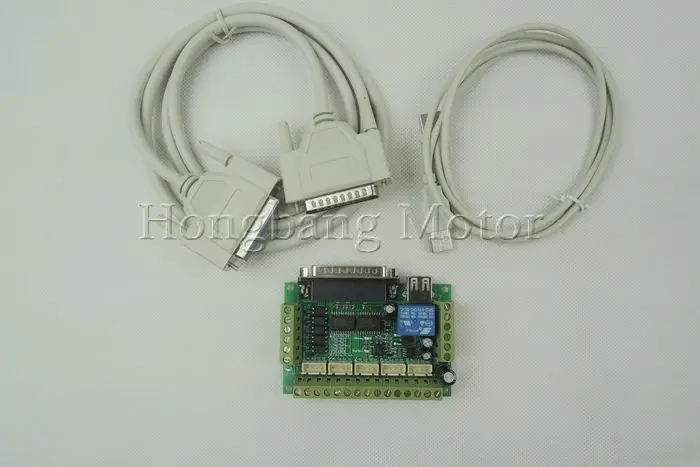

5 оси коммутационная плата

1. Полная поддержка MACH3 и другого программного обеспечения для параллельного управления портами.

2, источник питания USB и периферийные устройства с питанием от фазы разделения для защиты безопасности компьютера.

3. Периферийный широкий вход напряжения, 12-24 В и функция анти-реверса.

4, Все входные сигналы, весь светильник lotus изолирован, к которому можно обратиться, Аварийная остановка на ноже, ограничение для защиты компьютерной безопасности.

5, весь путь к выходному порту реле, переключатель управления шпинделем. Выходной порт P17.

6, весь путь через оптопары изолированный 0-10 в аналоговый выход напряжения можно контролировать с соответствующим аналоговым преобразователем Интерфейса для управления скоростью вращения шпинделя. Порт вывода P1.

7, откройте все 17 портов, которая может быть доступна с оптопары для езды на автомобиле, 5-осевой шаговый двигатель может быть под контролем.

8,P1, так как PWM выходы могут управляться с оптомуфтом, входным шпинделем.

9, можно получить доступ с помощью общего катода или общего уровня входного сигнала анода к диску 5 В.

10, Выход шпильки с расширением интерфейс может 2,54 мм булавки 2,54 mmxh-Block (цветовой блок);

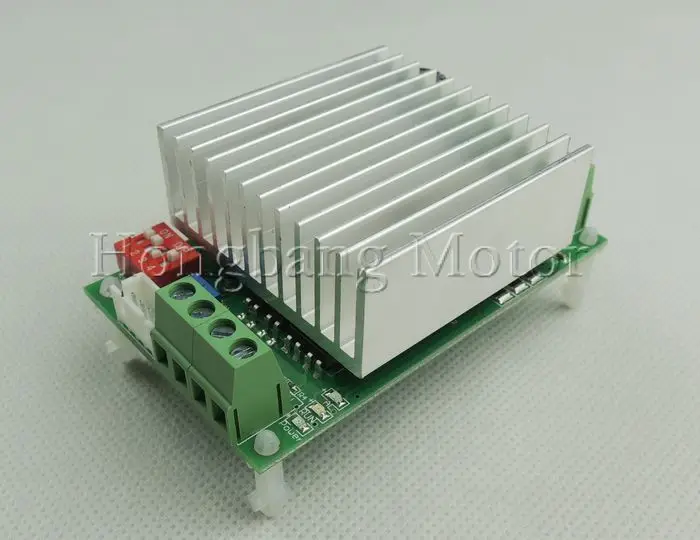

TB6600 Драйвер шагового двигателя с одной осью

Характеристики:

1. Входная мощность постоянного тока: 12 В ~ 40 В;

2. Выходной ток: 0 ~ 4.5A, плавная регулировка;

3.Mircostep:1,2,4,8,16;

4. Автоматическая функция половинного тока: половинный или полный ток может быть выбран через переключатель;

5. Форма защиты: защита от перегрева, защита от перегрузки по току;

Порты ввода/вывода:

1,24 в +: постоянный ток мощность положительного полюса

2.GND: Катод питания постоянного тока

3.A + A-: шаговый двигатель с одной обмоткой

4.B + B-: шаговый двигатель с другой обмоткой

5.CLK-: шаговый импульсный вход + 5 В (эффективная кромка, длительность подъема> 10 мкс)

6.CW-: Ввод направления двигателя, уровень напряжения отключен,Высокая УровеньПредисловие, низкаяУровеньРеверс

7. Эна-: без двигателя

8.+ 5 В: общий терминал сигнала

Шаговый двигатель

Модель

57HS76

Количество фаз

2-фазный

Кол-во линий

4-проводная

Трехфазный стабилизатор напряжения

3,08 V

Фазного тока

3A

Сопротивление

1.1Ω

Индуктивность

3.6mH

Высокий крутящий момент

1.89N.M(270 Oz-in)

Вал Диаметр

8 мм

Осевая длина

21 мм

Длина стороны

57 мм

Высокая

76 мм

Вес

1100 г

Красный: A +

Синий:-

Зеленый: B +

Черный: в-режиме

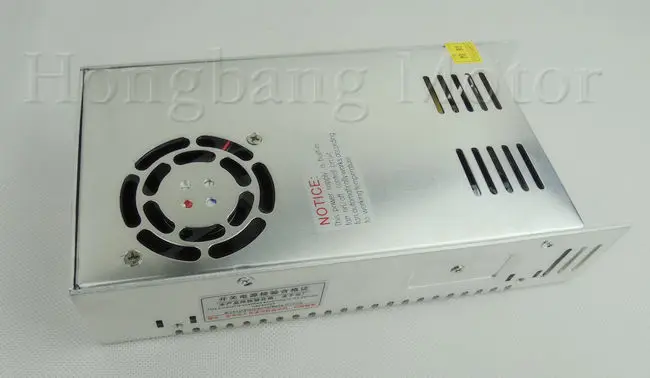

Переключения источника питания

1. Диапазон входного напряжения переменного тока изменяется переключателем 2. Высокая эффективность, высокая надежность

3.100% Испытание на полную нагрузку

4. Защита: короткого замыкания/перегрузки/перенапряжения/перегрева

5. Встроенный вентилятор охлаждения постоянного тока

6. Рабочая частота 25 кГц

7.Входное напряжение: 220 В

8.Выходное напряжение: 24 В

9.Выход ток: 10A

10.Выходная мощность: 250 Вт

11. 1 годовая гарантия

12. Размер: 215*115*50 мм (Д * Ш * В)
