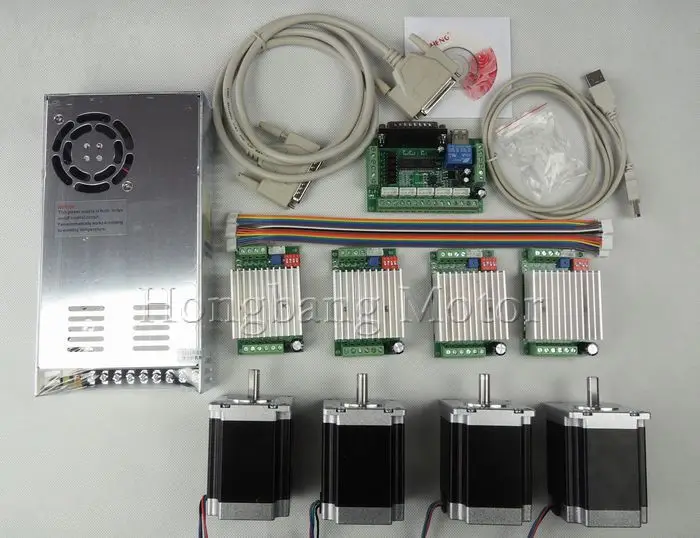

Комплект фрезерного станка с ЧПУ, 4 оси, 4 драйвера шагового двигателя TB6600 270 А, 4 двигателя Nema23 унции, 5-осевая интерфейсная плата, источник питания

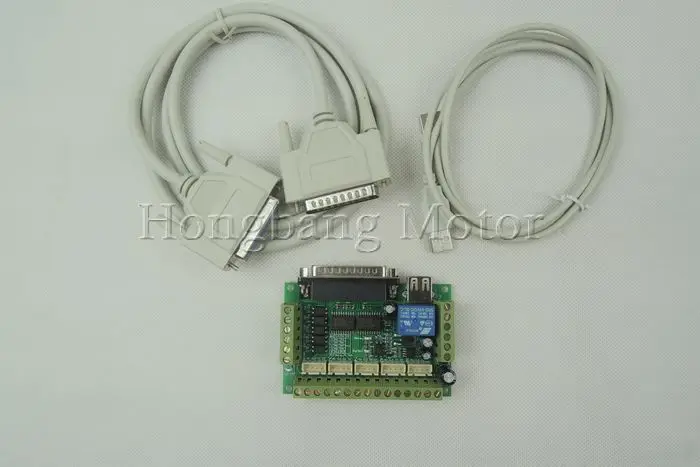

5-осевая коммутационная плата

1. Полная поддержка MACH3 и другого компьютерного программного обеспечения для управления параллельным портом.

2. Источник питания USB и периферийное устройство с питанием от фаз для защиты компьютерной безопасности.

3. Широкий вход периферийного напряжения, 12-24 в и функция защиты от обратного хода.

4, Все входные сигналы, светильник вые лотосы изолированы, к которым можно получить доступ при аварийной остановке на ноже, предел для защиты компьютерной безопасности.

5. Весь путь до выходного порта реле, переключатель шпинделя управления. Выходной порт P17.

6. Весь путь через оптопару, изолированное аналоговым выходом напряжения 0-10 В, можно управлять с помощью соответствующего преобразователя аналогового интерфейса для управления скоростью шпинделя. Выходной порт P1.

7. Откройте все 17 портов, к которым можно получить доступ с приводом оптопары, можно управлять 5-осевым шаговым двигателем.

8,P1 как выходы ШИМ можно управлять с помощью регулятора входного шпинделя оптопары.

9. Может быть доступен с помощью общего катода или общего анодного входного уровня до привода 5 В.

10. Выходные контакты с интерфейсом расширения могут выводить 2,54 мм 2,54 мм X-блок;

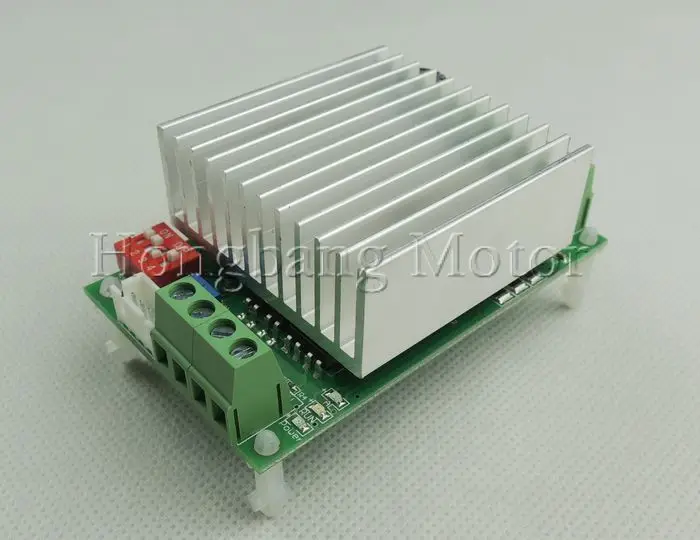

Одноосевой Драйвер шагового двигателя TB6600

Характеристики:

1. Тип входной питания постоянного тока: 12 В ~ 40 В;

2. Выходной ток: 0 ~ 4,5 А, плавная регулировка;

3. Миркостеп: 1,2,4,8,16;

4. Автоматическая функция половинного тока: половинный или полный ток можно выбрать через переключатель;

5. Защита формы: защита от перегрева, защита от перегрузки по току;

Порты ввода-вывода:

1,24 в +: положительный полюс питания постоянного тока

2.GND: Катод питания постоянного тока

3.A + A-: шаговый двигатель с одной обмоткой

4.B + B-: шаговый двигатель, другая обмотка

5.CLK-: шаговый импульсный вход + 5 В (эффективный подъем края, продолжительность подъема края> 10 мкс)

6.CW-: вход направления шагового двигателя, отключение уровня напряжения,ВысокийУровеньПередний, низкийУровеньРеверс

7.ENA-: без двигателя

8.+ 5 В: Общий сигнал

Шаговый двигатель

Модель

57HS76

Количество фаз

2-фазный

Количество линий

4-проводной

Фазовое напряжение

3,08 в

Фазовый ток

3A

Сопротивление

1.1Ω

Индуктивность

3,6 мгн

Крутящий момент

1.89 Н. М (270 унций)

Диаметр вала

8 мм

Осевая длина

21 мм

Длина стороны

57 мм

Высокий

76 мм

Вес

1100 г

Красный: A +

Синий: A-

Зеленый: B +

Черный: B-

Импульсный источник питания

1. Диапазон входного напряжения переменного тока изменяется переключателем 2. Высокая эффективность, высокая надежность

3.100% Испытание на обгорание при полной нагрузке

4. Защита: от короткого замыкания/перегрузки/перенапряжения/перегрева

5. Встроенное Управление вентилятором постоянного тока

6. Рабочая частота 25 кГц

7.Входное напряжение: 220 В

8.Выходное напряжение: 24 В

9.Выходной ток: 10А

10.Выходная мощность: 250 Вт

11. Гарантия 1 год

12. Размер: 215*115*50 мм (Д * Ш * В)
