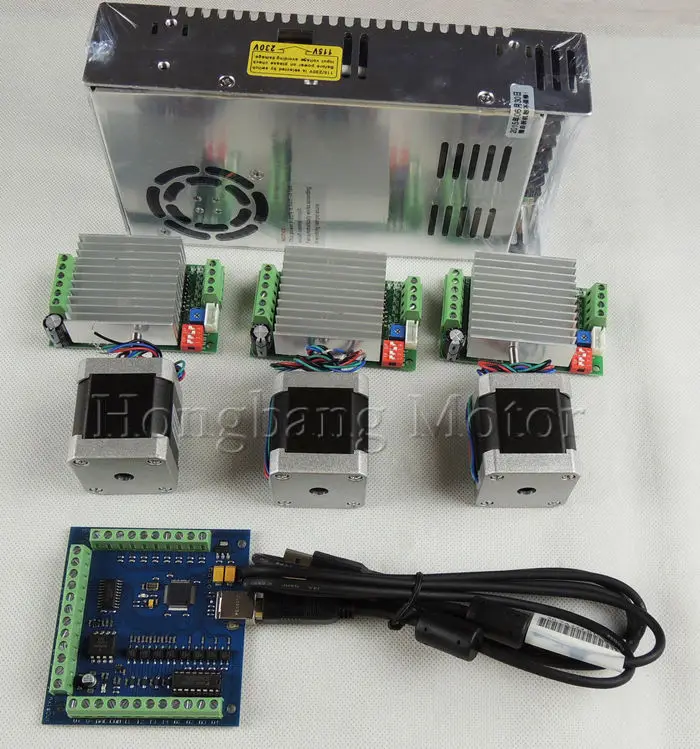

Mach3 CNC USB 3-осевой комплект, 3 шт. TB6600 шаговый Драйвер + mach3 USB-контроллер шагового двигателя 100 кГц + 3 шт. nema17 мотор + блок питания
HYONGC Hongbang Motor Store - Надежность 97.75%
Более 3070 подписчиков, дата открытия магазина 15.10.2012
- Положительные оценки: 99% (362)
- Соответствие описанию: 98%
- Отвечает на сообщения: 98%
- Скорость отправки: 96%
Последнее обновление: 18.05.2022
2 Отзывов
71 Заказов
15 Отзывов
31 Заказов
12 Отзывов
31 Заказов
15 Отзывов
29 Заказов
18 Отзывов
27 Заказов
1 Отзывов
10 Заказов
4 Отзывов
6 Заказов
1 Отзывов
5 Заказов
0 Отзывов
4 Заказов
2 Отзывов
4 Заказов
1 Отзывов
2 Заказов
1 Отзывов
2 Заказов
0 Отзывов
1 Заказов
1 Отзывов
1 Заказов
0 Отзывов
1 Заказов
2 Отзывов
1 Заказов
0 Отзывов
1 Заказов
0 Отзывов
1 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
Данная карта управления движением USB имеет следующие преимущества: небольшой объем, простая в использовании, обладает сильной защитой от помех, не нужно устанавливать никаких USB-драйверов, ее можно использовать после подключения к компьютеру., подходит для всех версий Windows. Полная поддержка всех версий Mach3, включая версию Mach3 R3.043.066.

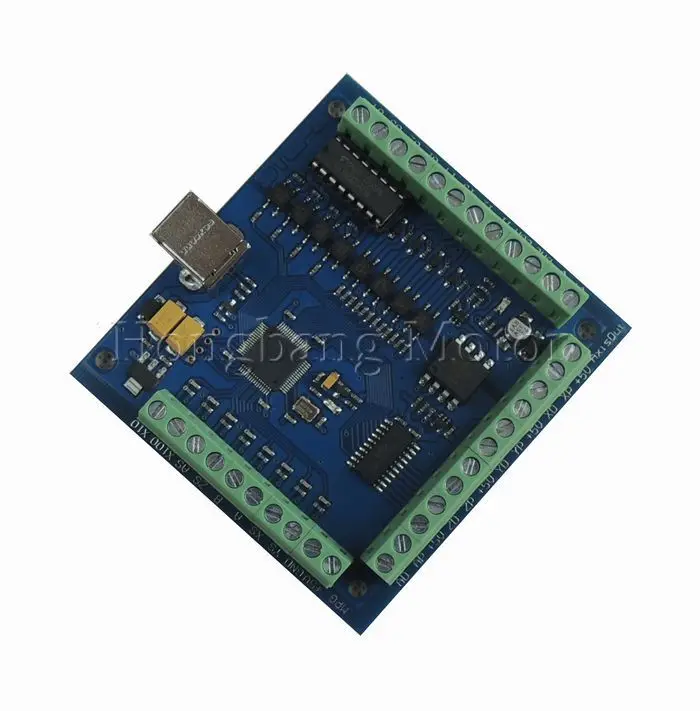

4-осевая USB плата контроллера mach3 с ЧПУ 100 кГц
1. Поддержка 4-осевого сцепления, можно подключить четыре привод шагового двигателя или сервопривода;
2. Максимальная частота шагового импульса составляет 100 кГц, что подходит для сервопривода или шагового двигателя;
3. Поддержка автоматического зонда
4. Поддержка аварийного входа
5. Поддержка концевого выключателя
6. Поддержка подключения электронного маховика
7. Необходимо использовать внешний источник питания постоянного тока 24 В для изоляции USB и внешнего порта, а также для повышения стабильности системы.
8. Есть выходной порт 0-10 В, вы можете использовать программное обеспечение mach3 для контроля скорости двигателя шпинделя.
9. 4 входа общего назначения, вы можете подключить концевой выключатель, переключатель estop, переключатель зонда, назад к нулю и другое устройство
10. 4 общего назначения изолированный релейный выходной интерфейс, может управлять четырьмя реле для управления запуском шпинделя, вращением вперед и обратным вращением, насосами и другим устройством;
11. 1 Индикатор состояния, индикация состояния подключения на плате.

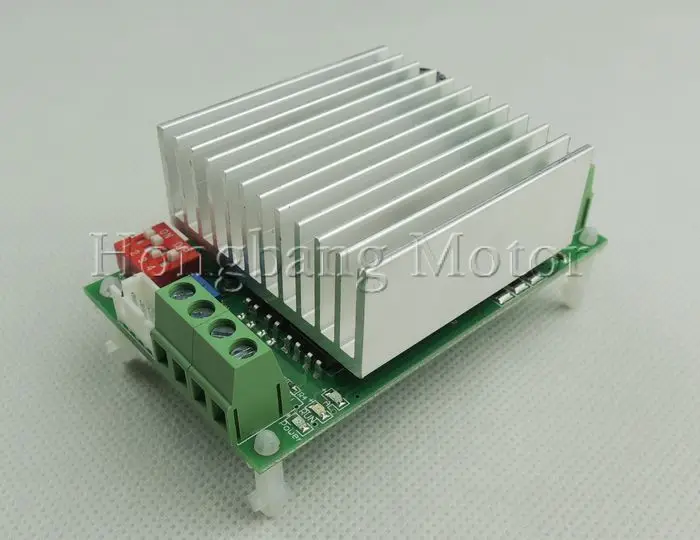

TB6600 1-осевой драйвер
Электрический чертеж:
1. Тип входного питания постоянного тока: 12V ~ 40V;
2. Выходной ток: 0 ~ 4,5а, плавная регулировка;
3. Миркостеп: 1,2,4,8,16;
4. Функция автоматического половинного тока: половину или полный ток можно выбрать через переключатель;
5. Защита формы: перегревающаяся защита, защита от перегрузки по току;

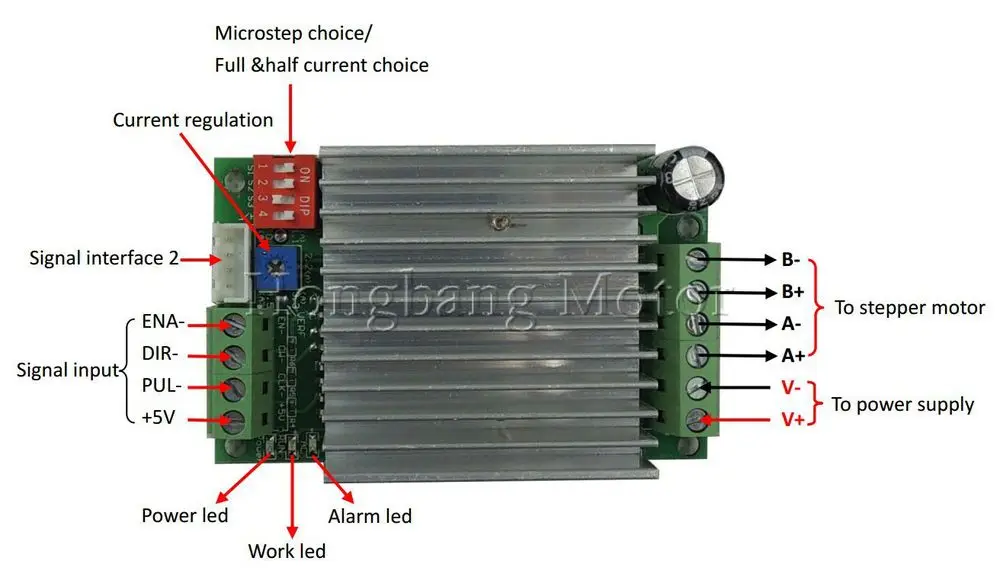

Порты ввода-вывода:1,24 в +: положительный полюс постоянного тока
2.GND: Катод питания постоянного тока
3.A + A-: шаговый двигатель одна обмотка
4.B + B-: шаговый двигатель, другая обмотка
5.CLK-: шаговый импульсный вход + 5 В (эффективный подъем края, длительность подъема края> 10 мкс)
6.CW-: вход направления шагового двигателя, отключение уровня напряжения, высокий уровень переднего хода, низкий уровень заднего хода
7.ENA-: без двигателя
8.+ 5 В: Общий сигнал

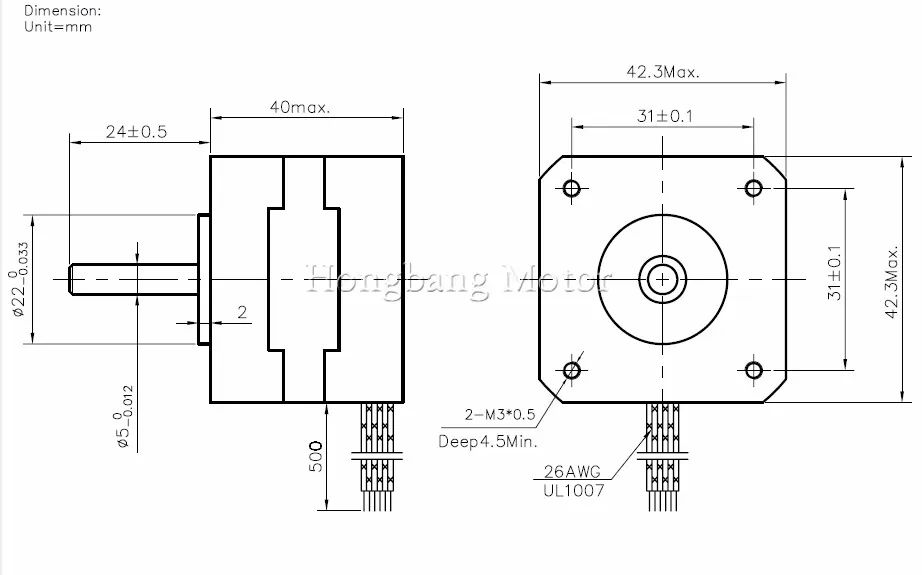

Шаговый двигатель Nema17
Модель
JK42HS40-1704Количество фаз
2 фазы
Количество линий
4 провода
Фазное напряжение
2,55 В
Фазовый ток
1,7 А
Сопротивление
1,5 Ом
Индуктивность
2,3 ± 20% мгн
Крутящий момент
4,2 кг. СмДиаметр вала
5 мм
Осевая длина
24 мм
Длина стороны
42 мм
Высокий
40 мм
Вес нетто
270 г
Проводка:
Красный: A +
Синий: A-
Зеленый: B +
Черный: B-
Импульсный источник питания 24 В/10 А
1. Диапазон входного напряжения переменного тока изменяется переключателем 2. Высокая эффективность, высокая надежность
3.100% Испытание на пригорание при полной нагрузке
4. Защита: от короткого замыкания/перегрузки/перенапряжения/перегрева
5. Встроенный вентилятор охлаждения постоянного тока
6. Рабочая частота 25 кГц
7.Входное напряжение: 220 В
8.Выходное напряжение: 24 В
9.Выходной ток: 10А
10.Выходная мощность: 250 Вт
11. Гарантия 1 год
12. Размер: 215*115*50 мм (Д * Ш * В)
Размеры Usb-карты:
