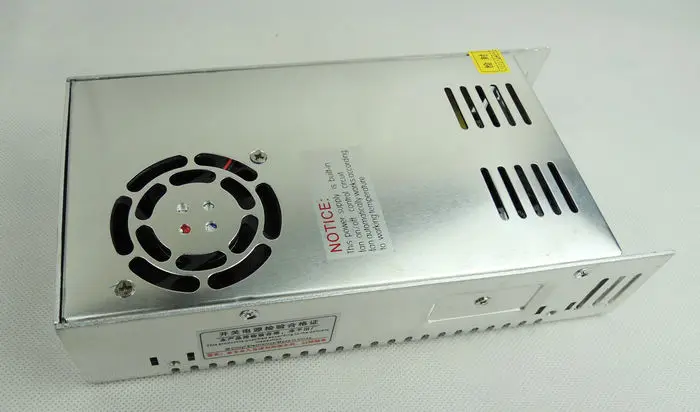

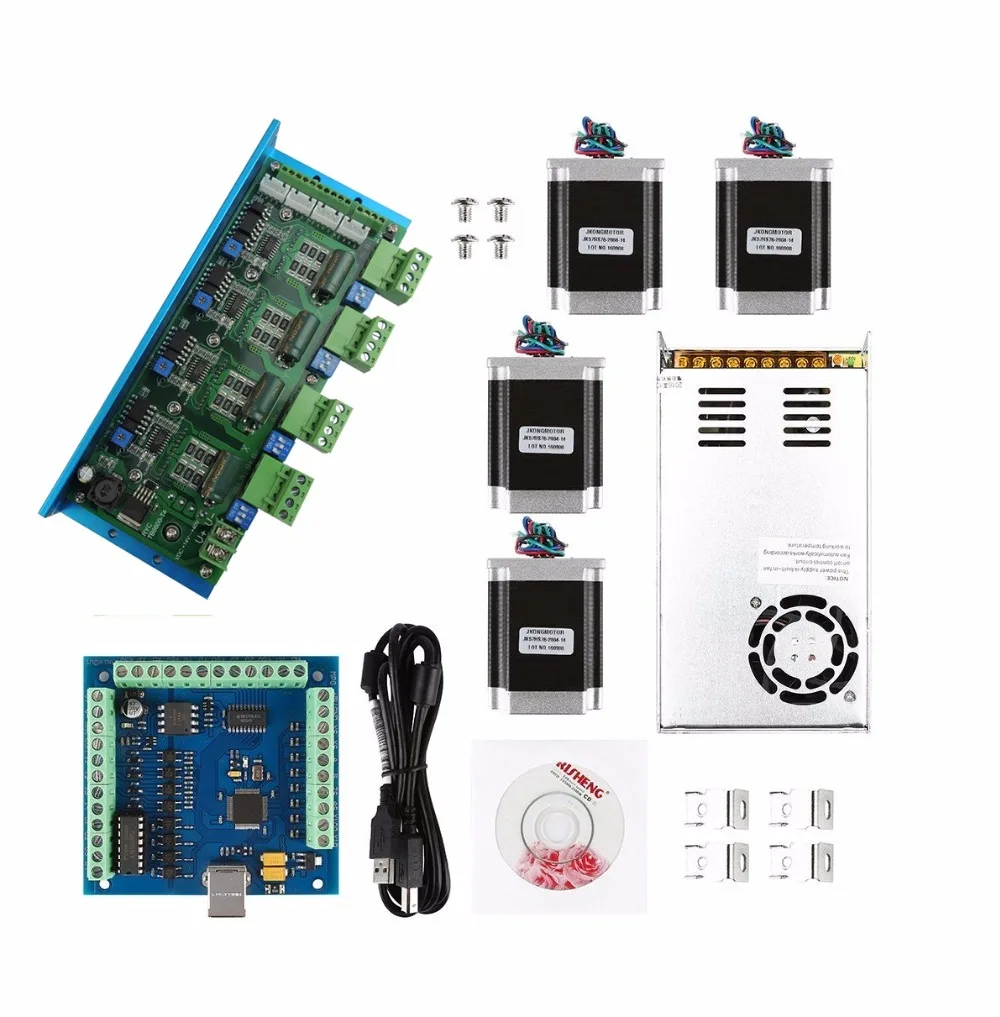

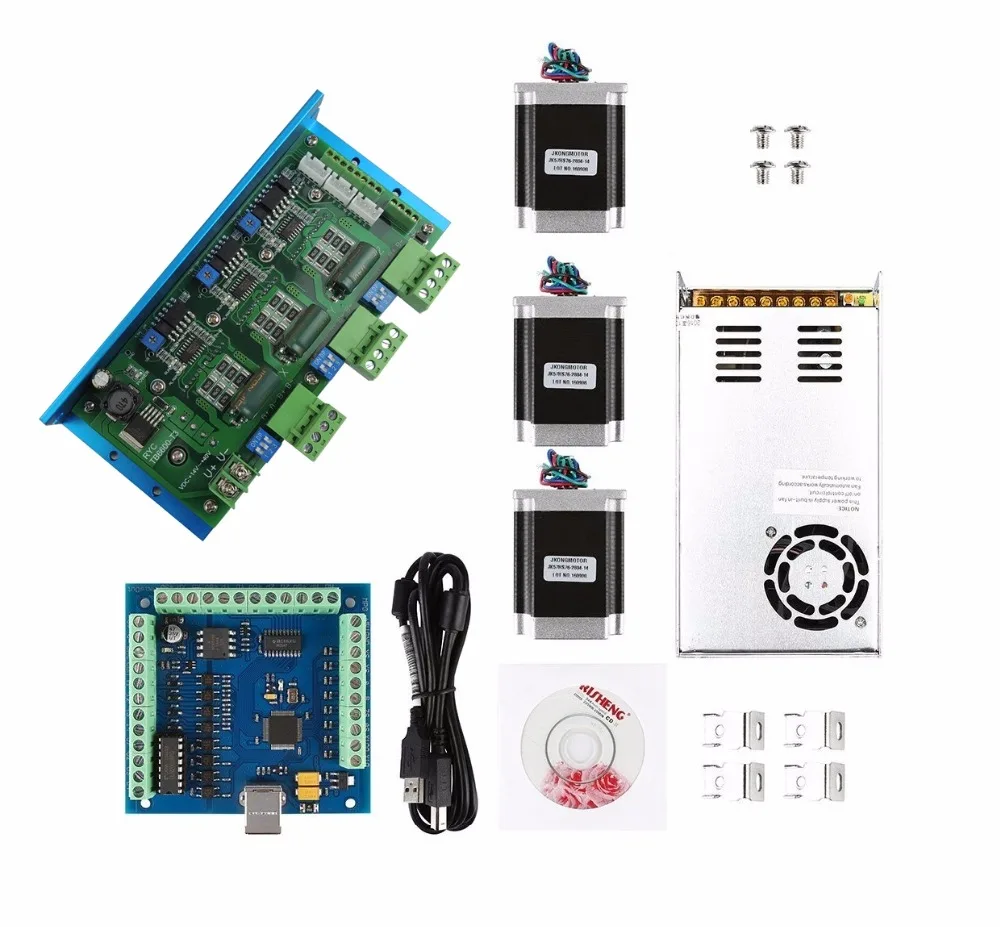

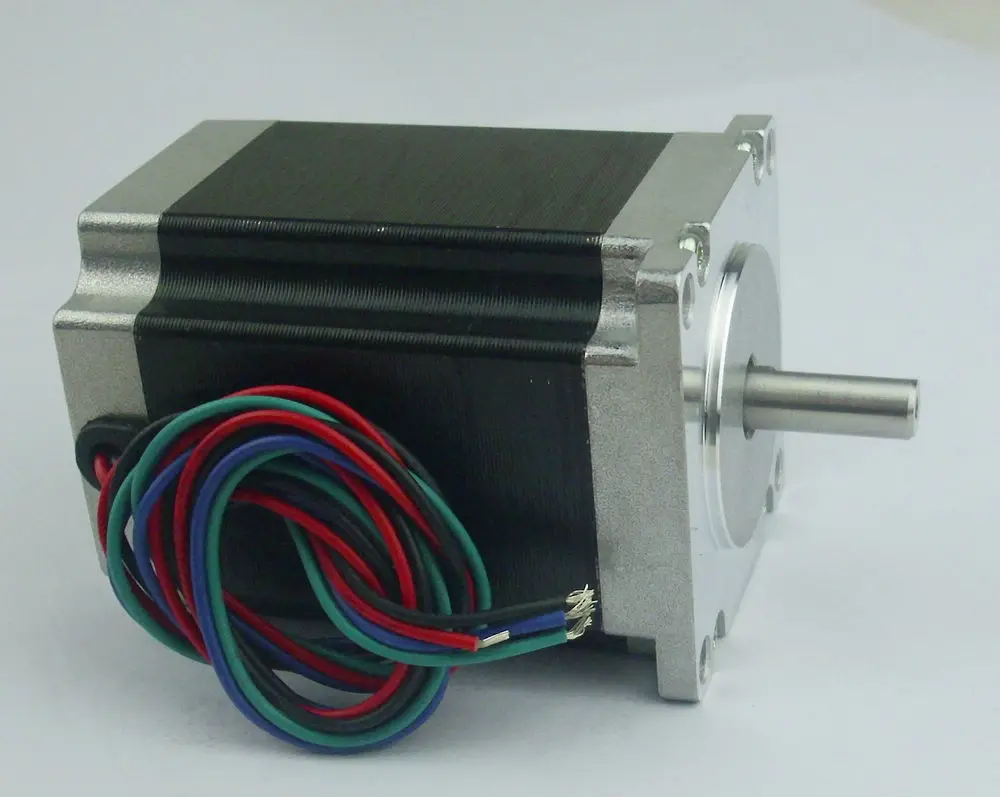

4-осевой набор с ЧПУ, 4-осевым драйвером шагового двигателя TB6600 + плата контроллера USB 100 кГц + 4 шт. двигателя nema23 270oz-in + блок питания

Особенности:

1. Тип входной питания постоянного тока: + 14 В ~ 40 В;

2. Выходной ток: 0 ~ 4,5 А, ток плавный регулируемый;

Выходная мощность 3,12 в: Максимальный выходной ток 2 А, источник питания для контроллера ЧПУ или платы интерфейса Mach3;

4. Функция автоматического половинного тока: когда Двигатель перестает работать, ток в режиме ожидания автоматически снижается до половины от рабочего тока, чтобы снизить нагрев драйвера;

5.Mircostep: 1, 2, 4, 8, 16;

6. Функция автоматического распада: чип регулирует режим распада тока в соответствии с параметрами двигателя и скоростью работы, чтобы снизить шум водителя.

7. Защита формы: защита от перегрева, защита от перегрузки по току

8. Максимальная частота импульсов 200 кгц.

9. Использование однокристального биполярного синусоидального микрошагового режима управления током PWM chopper - type

10. Размеры: 192 мм * 88 мм * 34 мм

11. Рабочая среда: температура-15 ~ 50 ℃ Влажность <90%.

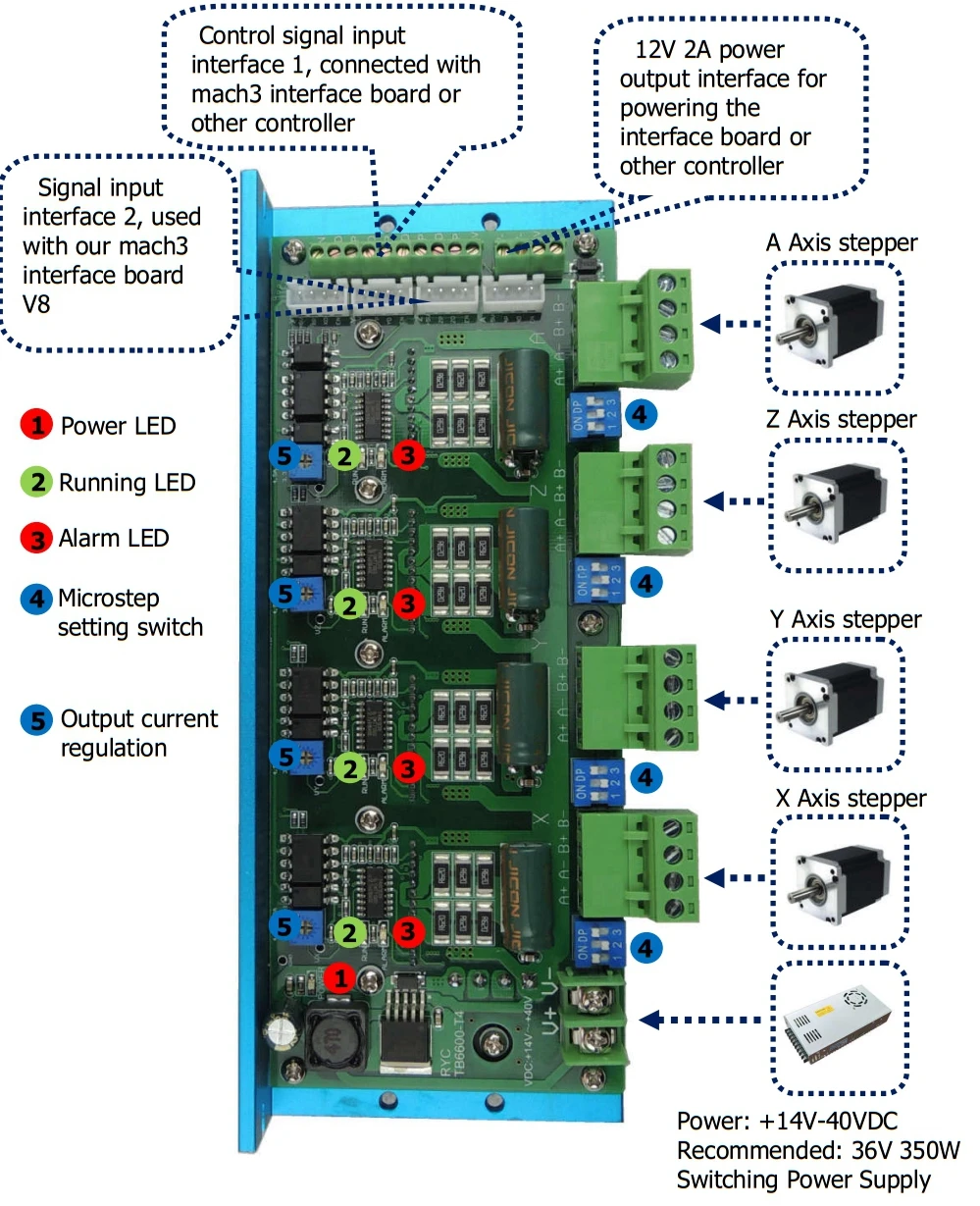

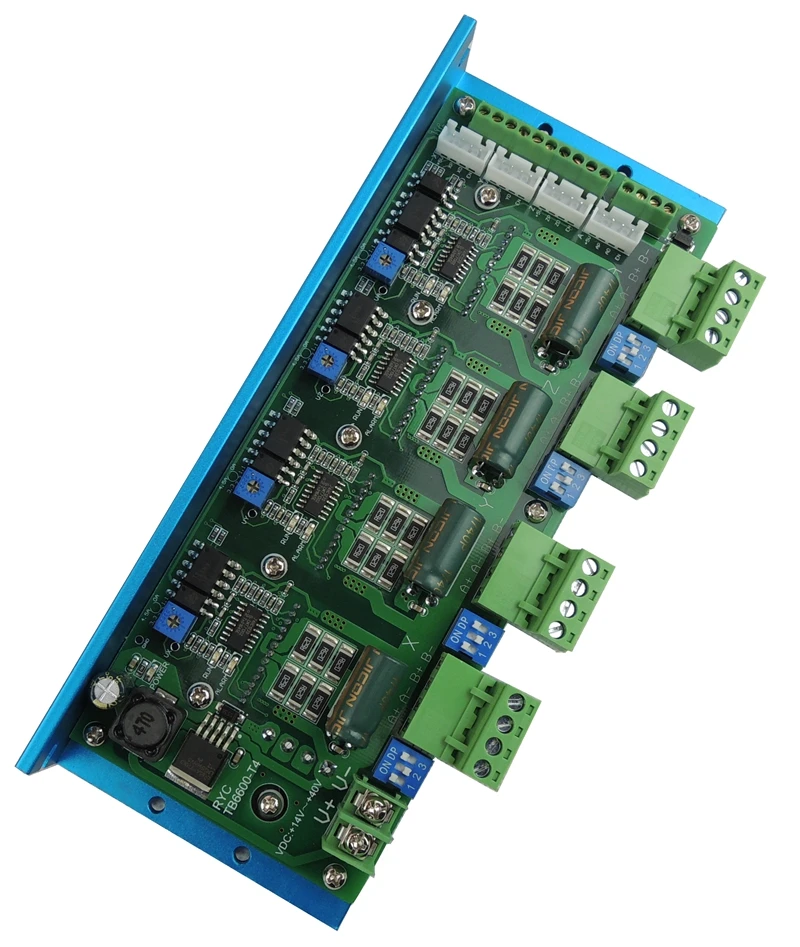

Текст на печатной плате

Объясните

V + V-

Положительный и отрицательный Полюс источника питания

A + A-

Шаговый двигатель с одной обмоткой

B + B-:

Шаговый двигатель прочая обмотка

+ 5В

Входной сигнал + 5 В (COM)

XP

Импульсный сигнал оси X

XD

Сигнал направления оси X

YP

Импульсный сигнал оси Y

YD

Сигнал направления оси Y

ZP

Импульсный сигнал оси Z

ZD

Сигнал направления оси Z

EN

Сигнал включения всех осей

GND

Отрицательная мощность для измерения опорного напряжения

VX

Точка тестирования опорного напряжения оси X

VY

Точка тестирования опорного напряжения оси Y

VZ

Точка тестирования опорного напряжения оси Z

Ва

Точка проверки опорного напряжения оси

12В

Выходной положительный полюс мощности 12 В, максимальный выходной ток 2 А

В-

Отрицательная выходная мощность 12 В

Мощность

Светодиодный индикатор питания (красный)

RUN

Светодиодный индикатор хода двигателя (зеленый)

Сигнализация

Индикатор Неисправности (красный), перегрев 、 Перегрузка по току., горит красный светодиодный

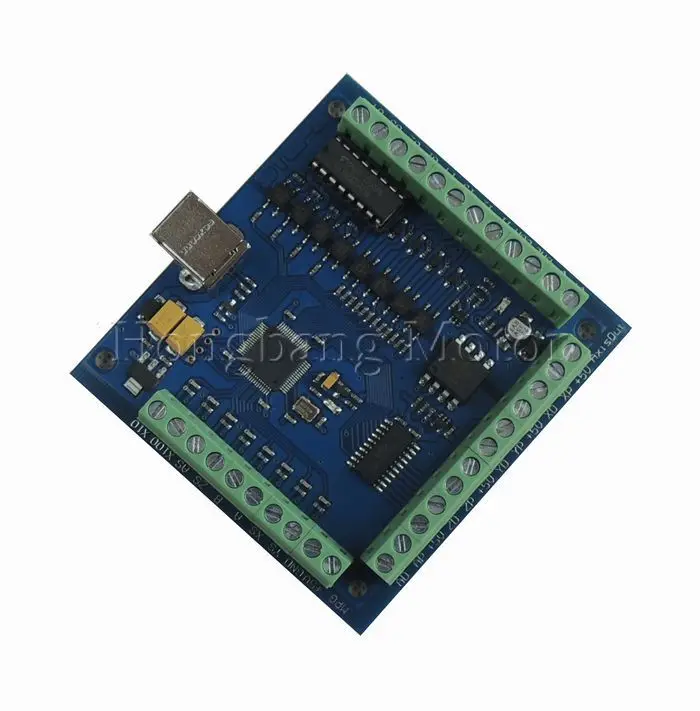

4-осевая Плата USB-контроллера 100 кГц:

Особенности:

1. Поддержка 4-осевой связи, вы можете подключить четыре привод шагового двигателя или сервопривода;

2. Максимальная частота шагового импульса составляет 100 кГц, что подходит для сервопривода или шагового двигателя;

3. Поддержка автоматического датчика

4. Поддержка аварийного входа

5. Поддержка концевого выключателя

6. Поддержка подключения электронного маховика

7. Необходимо использовать внешний источник питания 24 В постоянного тока для изоляции USB и внешнего порта, а также сделать систему более стабильной.

8. Имея выходной порт 0-10 В, вы можете использовать программное обеспечение mach3 для управления скоростью двигателя шпинделя.

9. 4 универсальных входа, вы можете подключить концевой выключатель, выключатель estop, переключатель датчика, обратно в ноль и другое устройство

10. 4 универсальных изолированных выходного интерфейса релейного привода, может управлять четырьмя реле для запуска шпинделя, прямого и обратного вращения, насосами и другими устройствами;

11. 1 светодиод состояния, указывает на состояние подключения на плате.

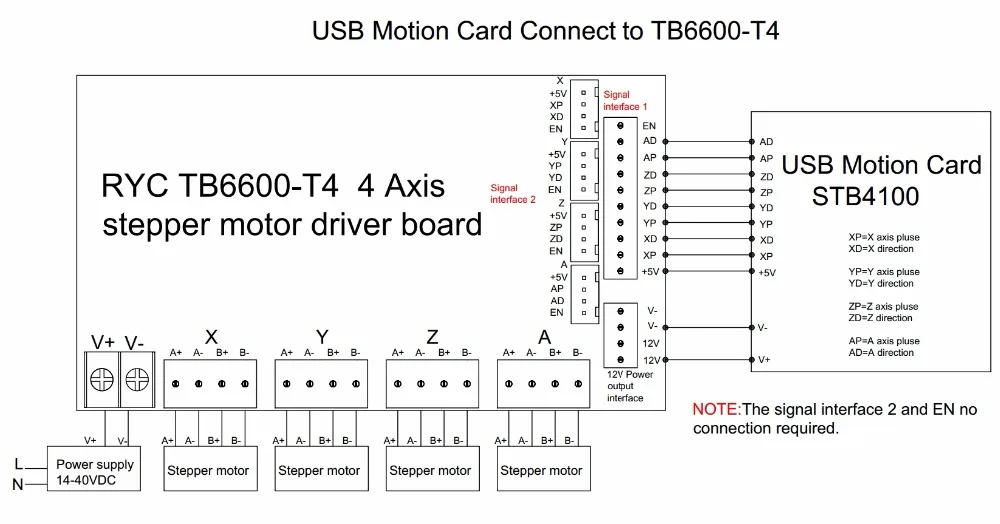

Типичное Соединение:

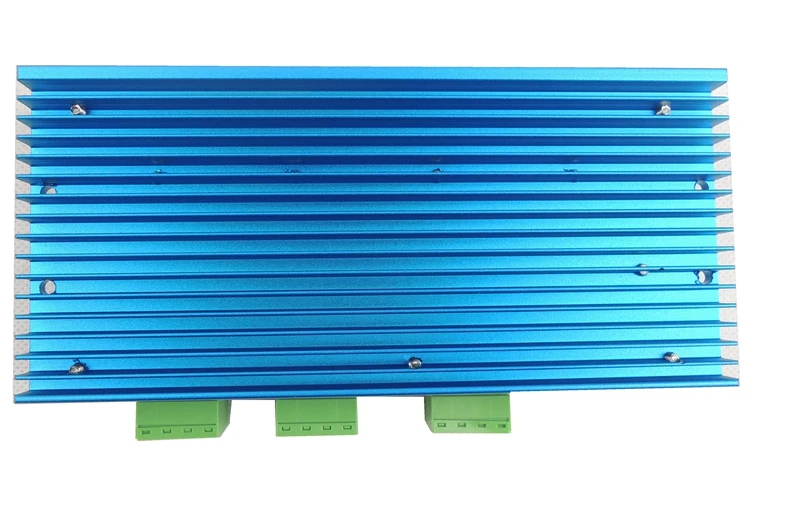

TB6600-T4 размеры установки платы драйвера:
