Бесплатная доставка Гарантия качества CNC TB6600 4 оси 4.5A Драйвер шагового двигателя для гравировального Станка # RYC стандартная

TB6600-T4 4 оси драйвер платы,Самое большое преимущество заключается в том, что он может подключать параллельную интерфейсную плату, а также может подключать интерфейсную плату USB для удовлетворения потребностей клиента. С помощью чипа драйвера Toshiba TB6600HG Максимальная выходная мощность 4.5A тока, плавная регулировка тока, 4 шагового двигателя можно управлять одновременно, подходит для шагового двигателя NEMA17, NEMA23, имеет блок питания 12 В, может использоваться для платы интерфейса MACH3 или контроллера с ЧПУ; Имеет большой ток драйвера, плавный ход, Тихий небольшой объем, удобная установка, высокая производительность, подходит для изготовления станков с ЧПУ и другого оборудования автоматизации.

1 x TB6600-T4 4 оси драйвер шагового двигателя доска Руководство пользователя на английском языке будет отправлено по электронной почте или CD

Характеристики:

1. Постоянный ток Мощность Тип входного сигнала: + 14V ~ 40 м;

2. Выходной ток: 0 ~ 4.5A, плавная регулировка тока;

3,12 в Выходная мощность: Максимальная выходная мощность 2A ток, для контроллера CNC или Mach3 интерфейсная плата питания;

4. Автоматическая функция половинного тока: когда двигатель прекращает работу, ток в режиме ожидания автоматически уменьшается до половины рабочего тока, чтобы уменьшить тепло драйвера;

5.Mircostep: 1, 2, 4, 8, 16;

6. Функция автоматического распада: чип регулирует текущий режим распада в соответствии с параметрами двигателя и скоростью работы, чтобы уменьшить шум драйвера.

7. Форма защиты: защита от перегрева, защита от перегрузки по току

8. Максимальная частота пульса составляет 200 кГц.

9. Использование однокристаллического биполярного синусоидального микроступенчатого режима управления током PWM chopper

10. Размеры: 192 мм * 88 мм * 34 мм

11. Рабочая среда: температура-15 ~ 50 ℃ Влажность <90%.

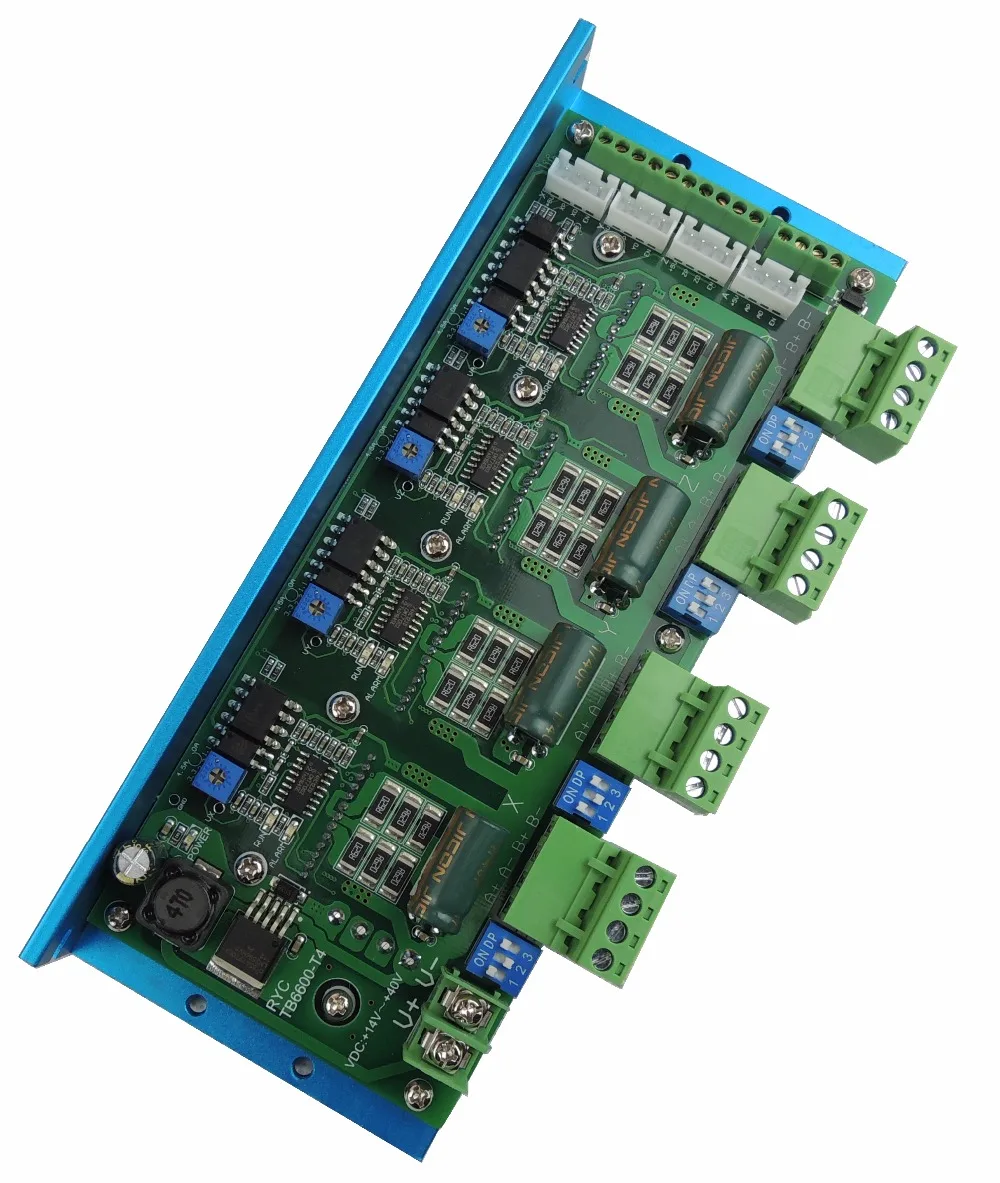

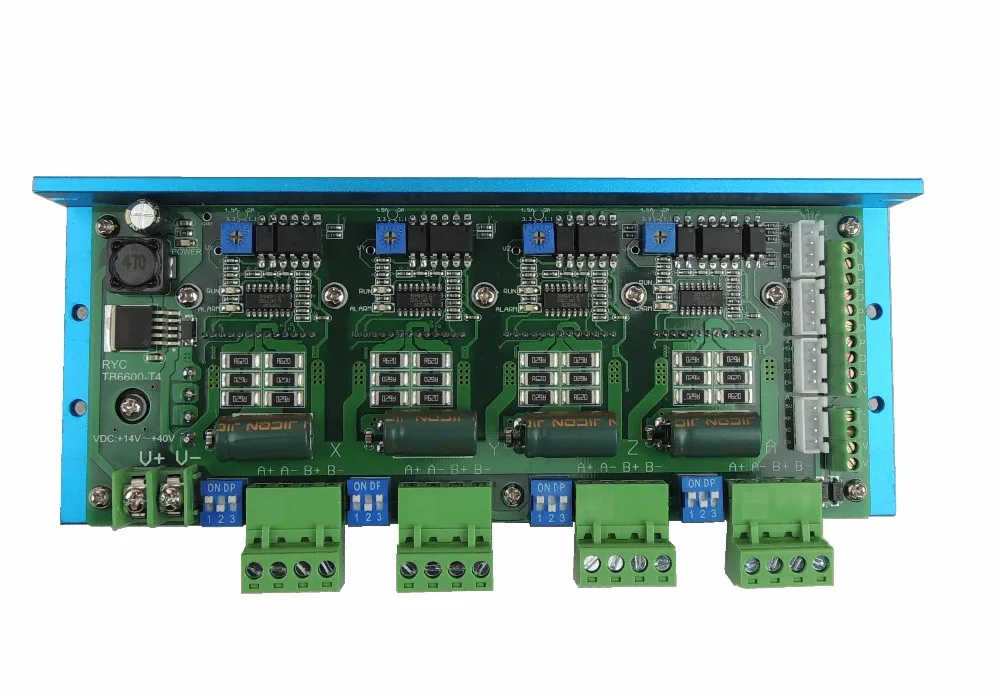

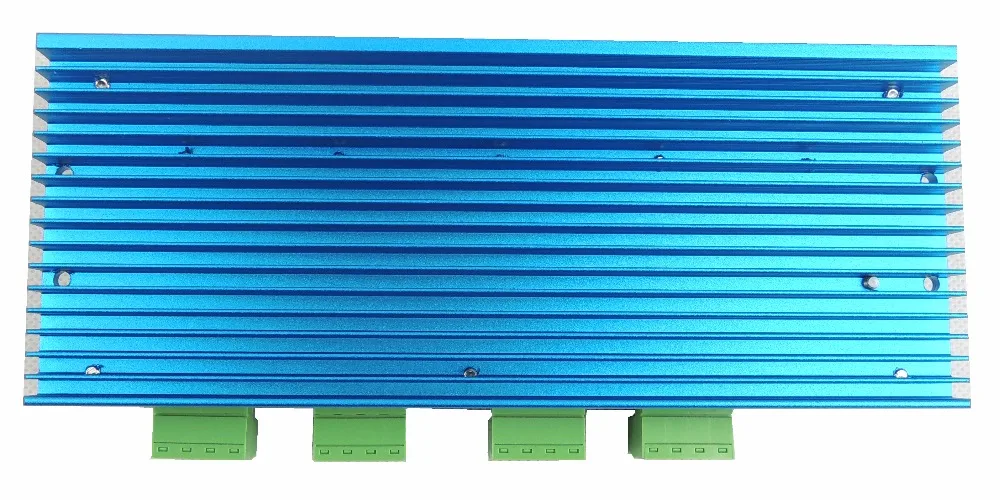

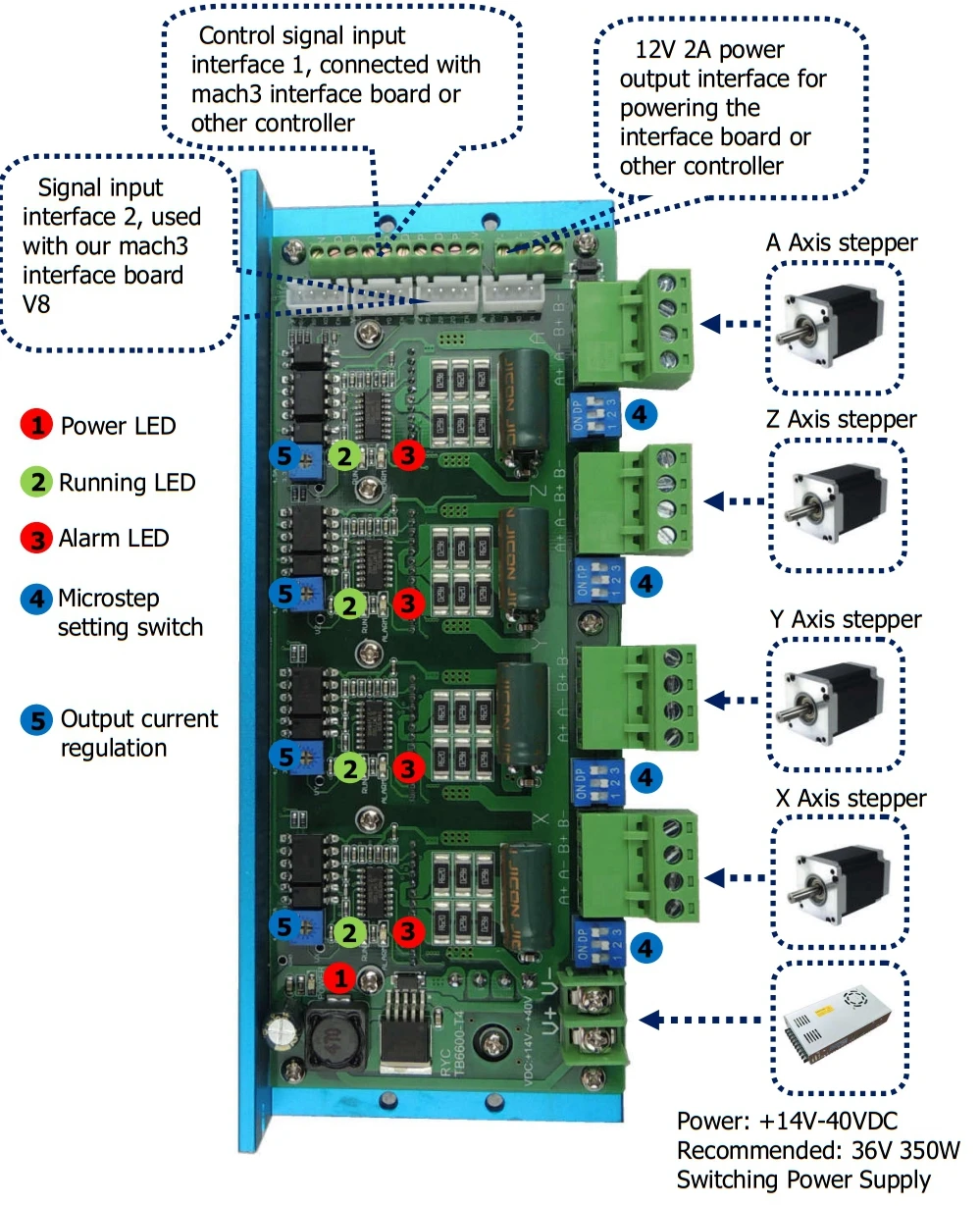

Порты ввода/вывода:

Текст на печатной плате

Объяснить

V +-

Положительный и отрицательный Полюс источника питания

A +

Шаговый двигатель обмотки

B + B-:

Шаговый двигатель другие обмотки

+ 5В

Входной сигнал + 5 В (COM)

XP

Оси X импульсный сигнал

XD

Направление оси X сигнала

YP

Перемещение по оси Y импульсный сигнал

YD

Перемещение по оси Y направление сигнала

ZP

Перемещение по оси Z импульсный сигнал

ZD

Перемещение по оси Z направление сигнала

RU

Все оси включает сигнал

GND

Отрицательная мощность для измерения эталонного напряжения

VX

Контрольная точка измерения напряжения оси X

VY

Контрольная точка испытания напряжения оси Y

VZ

Точка испытания напряжения оси Z

VA

Контрольная точка напряжения оси

12V

12 В выходная мощность положительный полюс, максимальная выходная мощность 2A ток

V-образный вырез

12 В выходная мощность отрицательная

Мощность

Светодиодный индикатор питания (красный)

RUN

Светодиодный индикатор хода двигателя (зеленый)

Сигнализация

Светодиодный индикатор неисправности (красный), перегрев, перегрев. Красный светодиодный индикатор включен

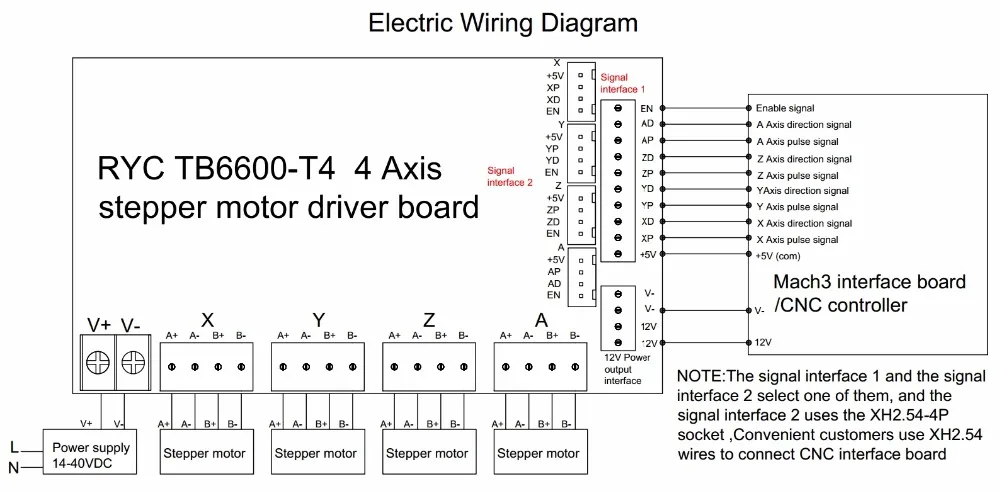

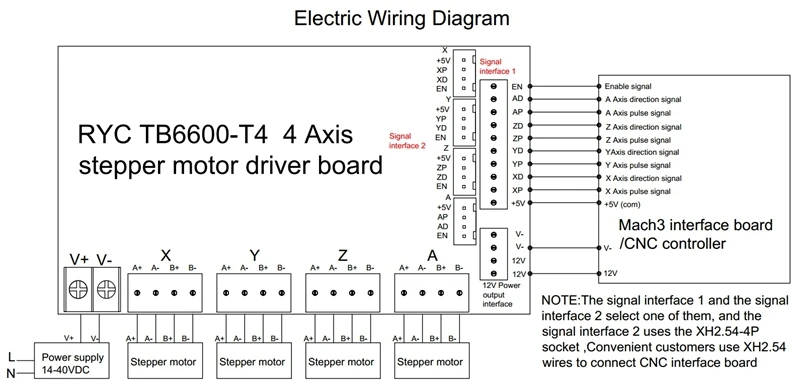

Типичные применения:



Установка Размеры:
