Гарантия качества CNC TB6600 4 оси 4.5A Драйвер шагового двигателя для гравировального Станка # RYC TB6600-T4
Ruiyuchuan Steps Motor Store - Надежность 25%
Более 147 подписчиков, дата открытия магазина 16.08.2013
- Положительные оценки: 100% (4)
- Соответствие описанию: 0%
- Отвечает на сообщения: 0%
- Скорость отправки: 0%
Последнее обновление: 19.09.2024
20 Отзывов
36 Заказов
0 Отзывов
1 Заказов
1 Отзывов
1 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
1 х TB6600-T4 4 оси шагового Двигателя драйвер платыРуководство пользователя на английском языке будет отправлено по электронной почте или CD
1. DC разъем питания Тип: + 14 V ~ 40 м;
2. Выходной ток: 0 ~ 4.5A, бесступенчатая регулировка тока;
3,12 V Мощность выход: Максимальная выходная мощность 2A ток, для числового программного управления или Mach3 интерфейсная плата питания;
4. Автоматическая функция половинного тока: когда двигатель перестанет работать, Резервный ток автоматически уменьшается до половины рабочего тока, чтобы уменьшить тепло водителя;
5. mircoшаг: 1, 2, 4, 8, 16;
6. Автоматическая функция распада: чип регулирует текущий режим распада в соответствии с параметрами мотора и скоростью работы, чтобы уменьшить шум водителя.
7. форма защиты: защита от перегрева, защита от перегрузки по току
8. Максимальная частота пульса 200 кГц.
9. Использование PWM chopper-тип одночипового биполярного синусоидального микроступенчатого режима управления током
10. Размеры: 192 мм * 88 мм * 34 мм
11. Рабочая среда: температура-15 ~ 50 ℃ Влажность <90%.

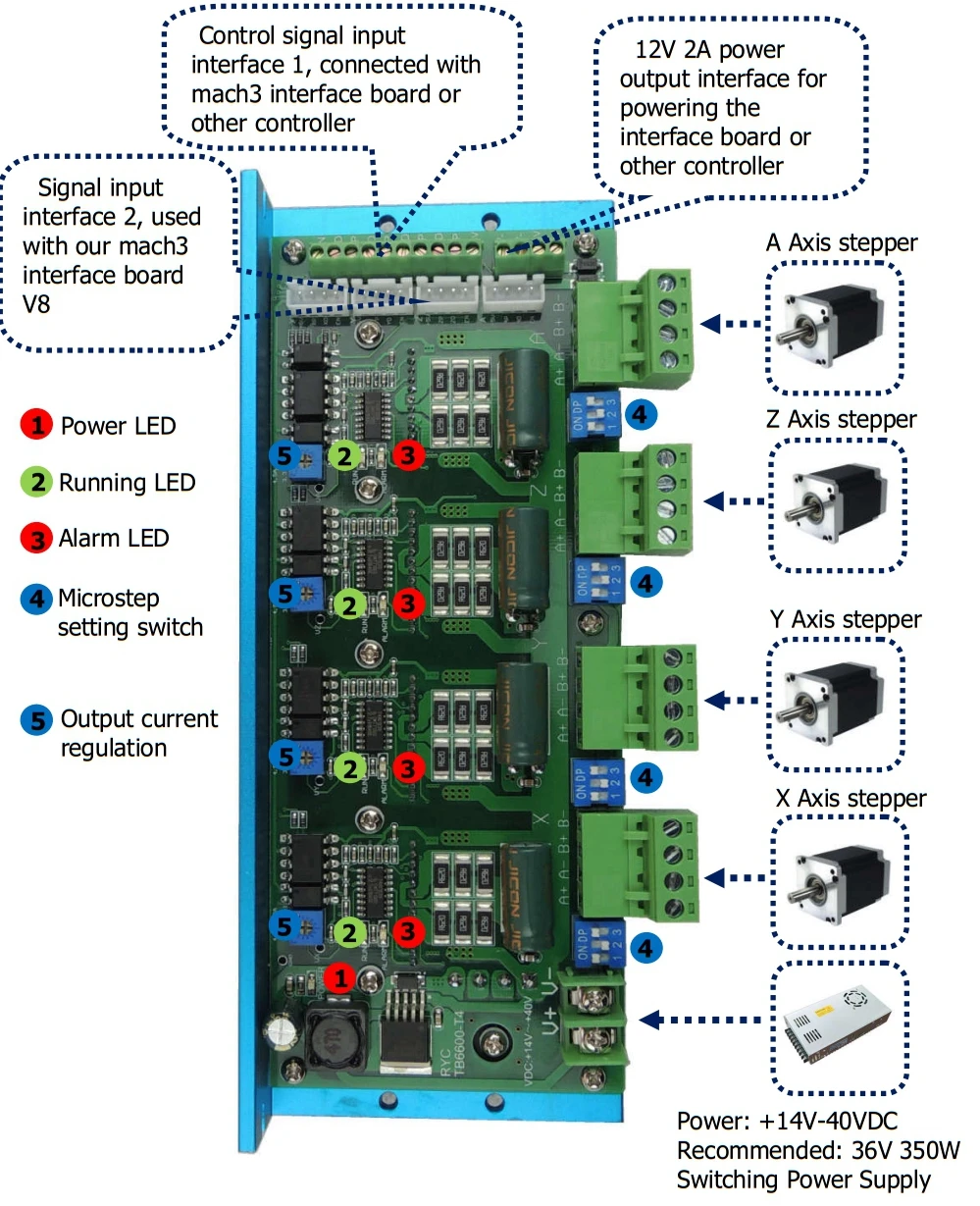

Порты ввода/вывода:Текст на печатной плате
Объяснить
V +-
Положительный и отрицательный Полюс источника питания
A +
Шаговый двигатель обмотки
B + B-:
Шаговый двигатель другие обмотки
+ 5В
Входной сигнал + 5 В (COM)
XP
Оси X импульсный сигнал
XD
Направление оси X сигнала
YP
Перемещение по оси Y импульсный сигнал
YD
Перемещение по оси Y направление сигнала
ZP
Перемещение по оси Z импульсный сигнал
ZD
Перемещение по оси Z направление сигнала
RU
Все оси включает сигнал
GND
Отрицательная мощность для измерения эталонного напряжения
VX
Контрольная точка X оси напряжения
VY
Ось Y контрольная точка испытания напряжения
VZ
Ось Z контрольная точка напряжения
VA
Контрольная точка опорного напряжения оси
12 V
12 В выходная мощность положительный полюс, максимальный выход 2А ток
V-образный вырез
12 В выходная мощность отрицательный
Мощность
Индикатор питания светодиодный (красный)
RUN
Датчик светодиодный (зеленый)
Сигнализация
Светодиодный индикатор неисправности (красный), перегрев, перегрев ток., красный светодиодный

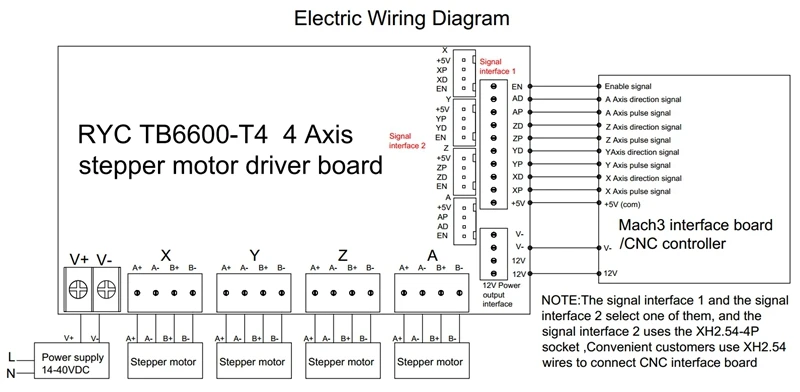

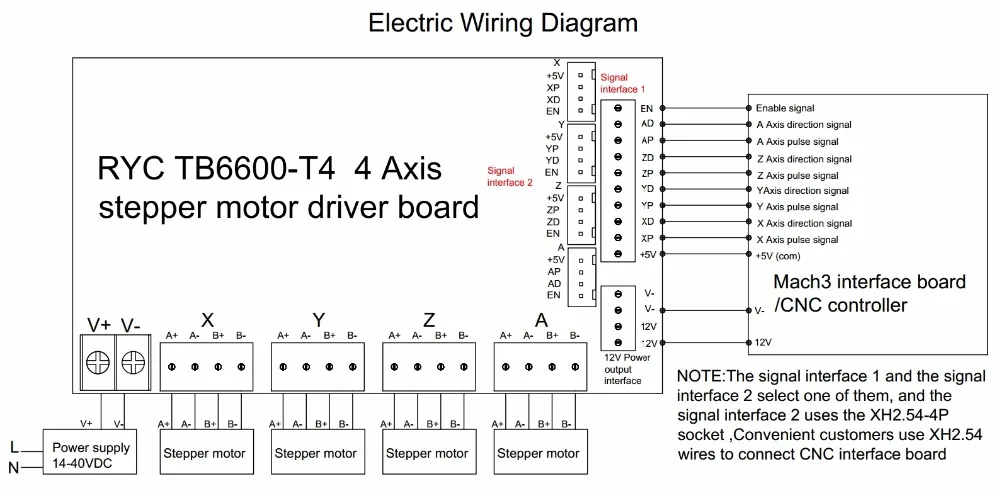

Типичные применения:

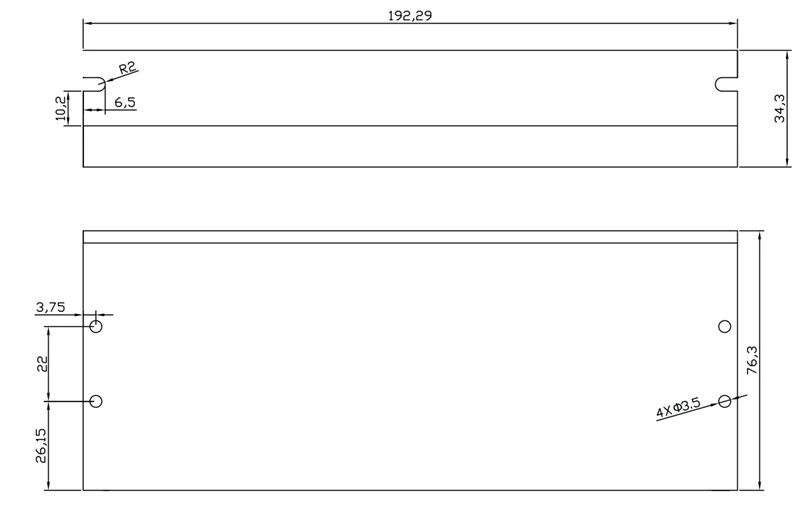

Установка Размеры:
'
