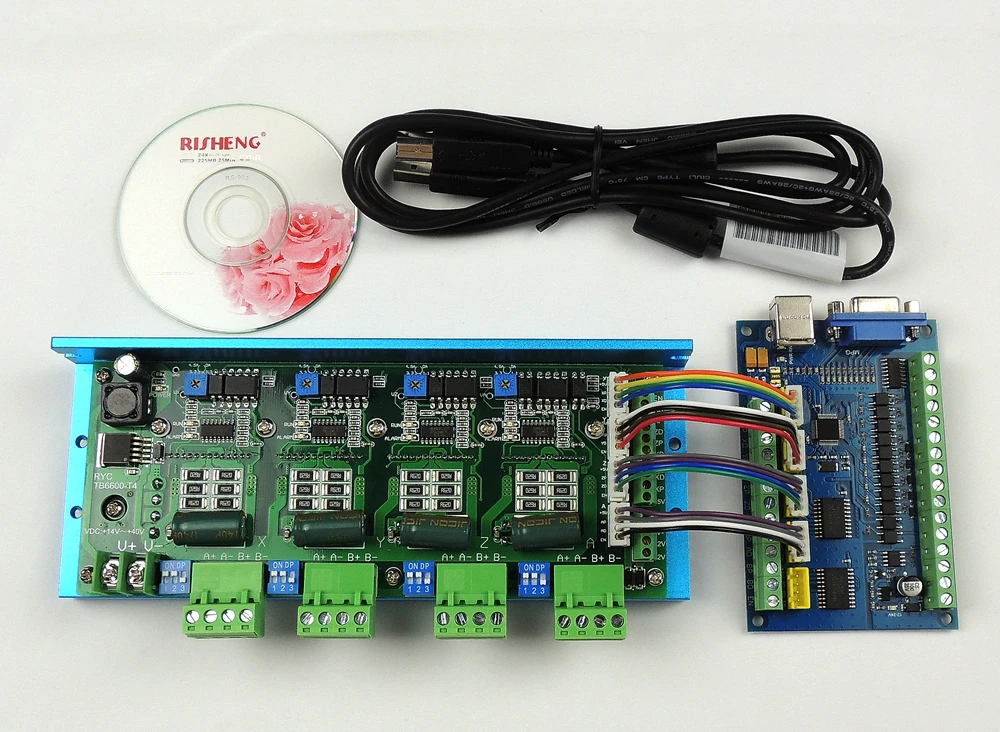

Плата управления движением MACH3 USB CNC 5 осей 100 кГц Гладкий Степпер коммутационная плата + 4-осевая плата драйвера шагового двигателя TB6600 4.5A

5-осевой USB-контроллер STB5100 mach3, подходит для всех версий программного обеспечения mach3, поддерживает все версии операционной системы Windows, прост в использовании, очень подходит для пользователей, использующих программное обеспечение mach3 для изготовления гравировального станка.

TB6600-T4 4-осевая плата драйвера,Самое большое преимущество в том, что он может подключить параллельную интерфейсную плату, а также может подключить интерфейсную плату USB для удовлетворения потребностей клиента. Используя чип драйвера Toshiba TB6600HG, максимальный выходной ток А, плавный регулируемый ток, можно управлять 4 шаговыми двигателями одновременно, подходящими для шагового двигателя NEMA17, nema23. Имеет источник питания 12 В, может использоваться для платы интерфейса MACH3 или контроллера ЧПУ; Имеет большой ток драйвера, плавный ход, Тихий небольшой объем, удобная установка, высокая стоимость, подходит для изготовления станков с ЧПУ и другого автоматического оборудования.

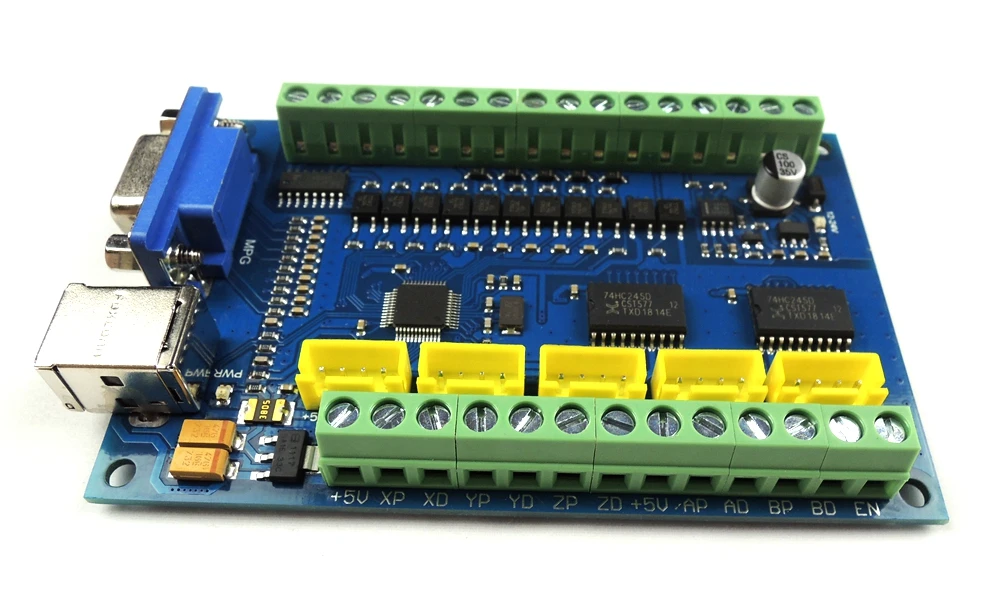

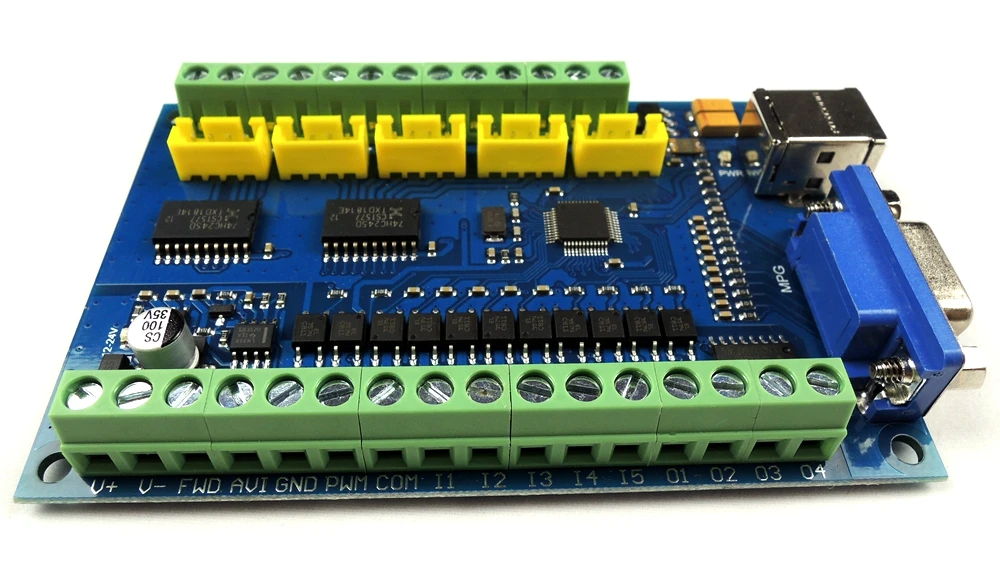

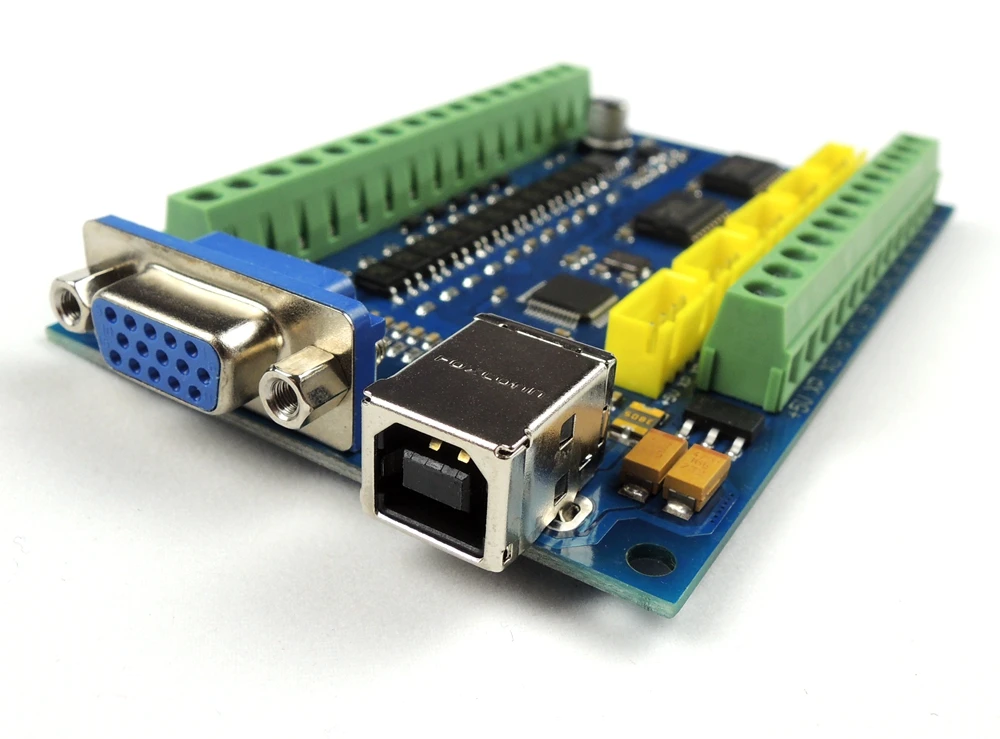

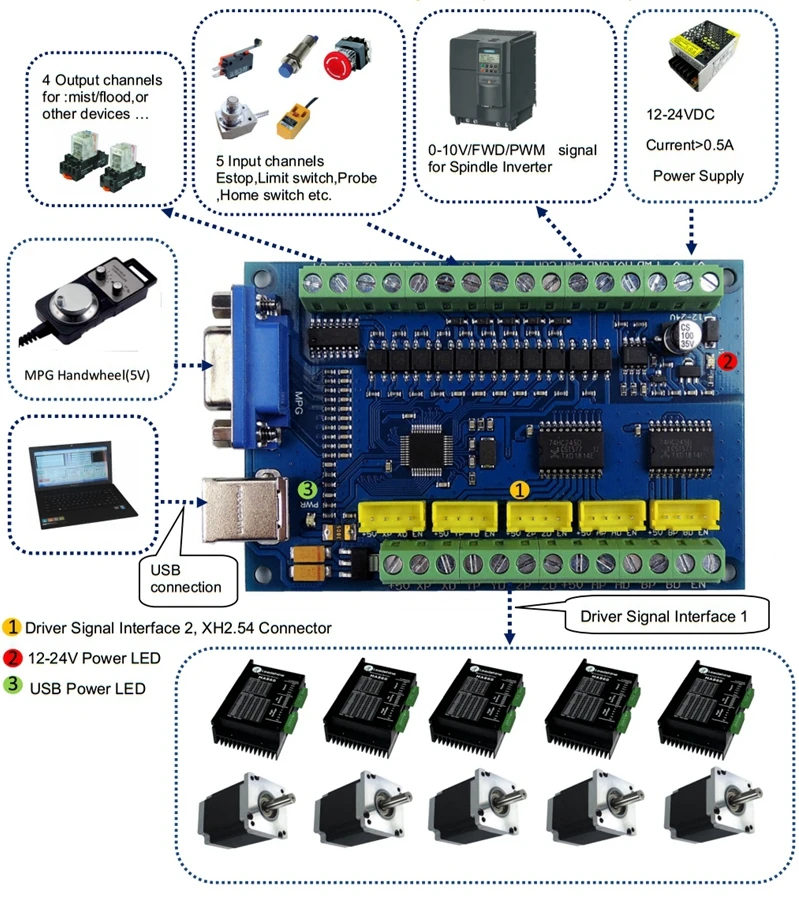

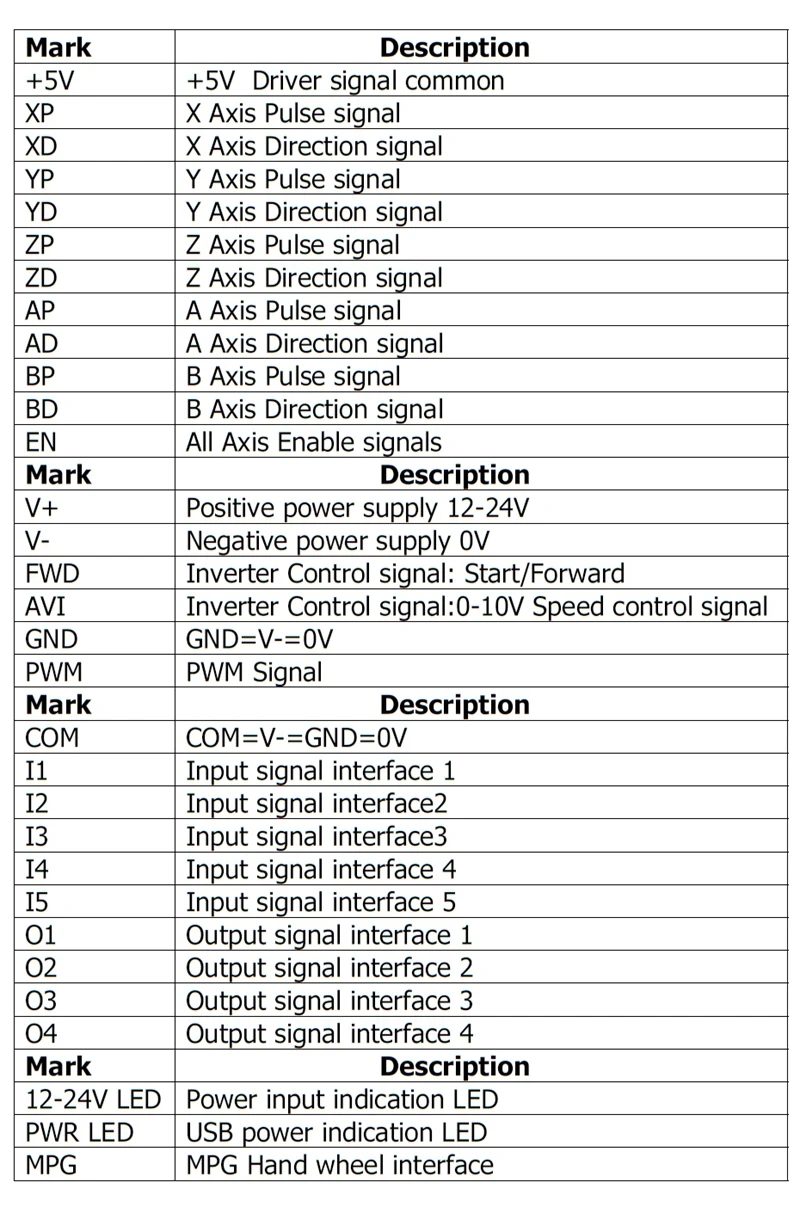

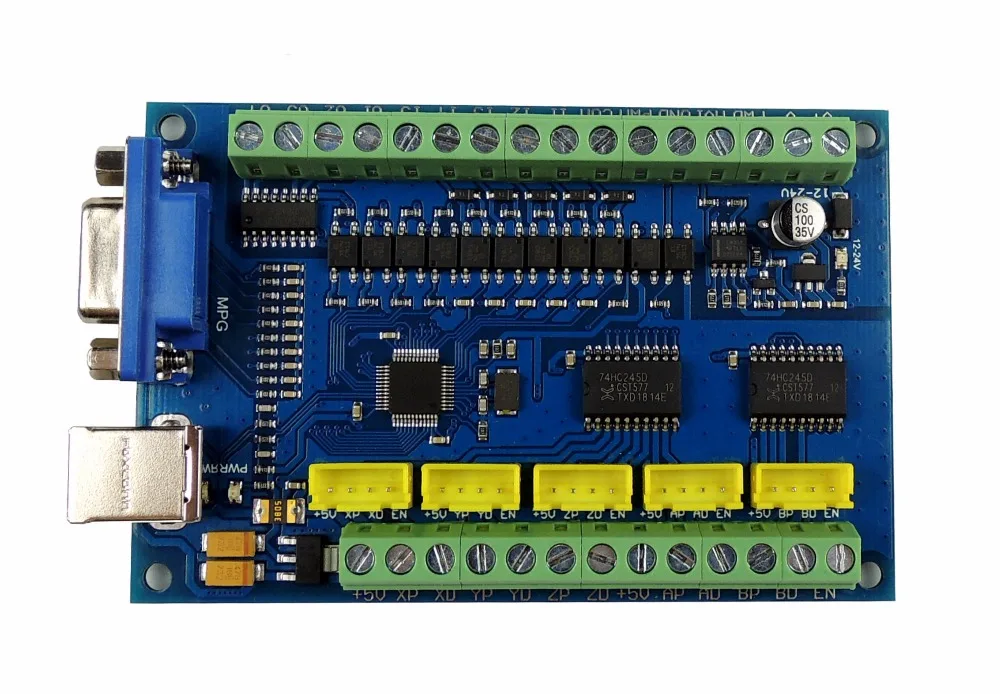

Характеристики карты управления STB5100:

1. Поддержка операционных систем Windows XP, Windows 7 32/64 бит, Windows 8, Windows 10;

2. Применимо ко всем версиям программного обеспечения mach3;

3. Поддержка 5-осевого двигателя с ЧПУ, может подключаться к пяти шаговым двигателям или серводвигателю;

4. Максимальная выходная частота импульсов составляет 100 кГц, а ширина импульса может автоматически изменяться с учетом частоты импульсов, что может быть применимо к драйверу с замкнутым циклом строгих требований к импульсу;

5. Можно подключить пять интерфейсов входного сигнала с изоляцией оптопары: концевой выключатель, выключатель аварийной остановки, автоматический датчик нуля инструмента, домашний выключатель, переключатель датчик NPN;

6. Интерфейс сигнала управления инвертором (изоляция оптопары): выход сигнала управления скоростью 0-10 В, сигнал управления скоростью ШИМ, сигнал управления запуском шпинделя, используется для программного обеспечения mach3 для управления скоростью шпинделя, запуск и остановка;

7. Четыре универсальных интерфейса выходного сигнала, максимальный выходной ток 500 мА, могут управлять реле, соленоидными клапанами, используемыми для управления туманом, насосами, цилиндрами и другим оборудованием;

8. Поддержка внешнего подключения электронного маховика, Используйте интерфейс HDR15 для подключения электронного маховика, используемого для ручного управления станками;

9. Добавьте интерфейс включения сигнала, может использоваться для управления включением сигнала драйвера;

10. Питание карты управления: напряжение 12-24 В постоянного тока, ток более 500 мА.

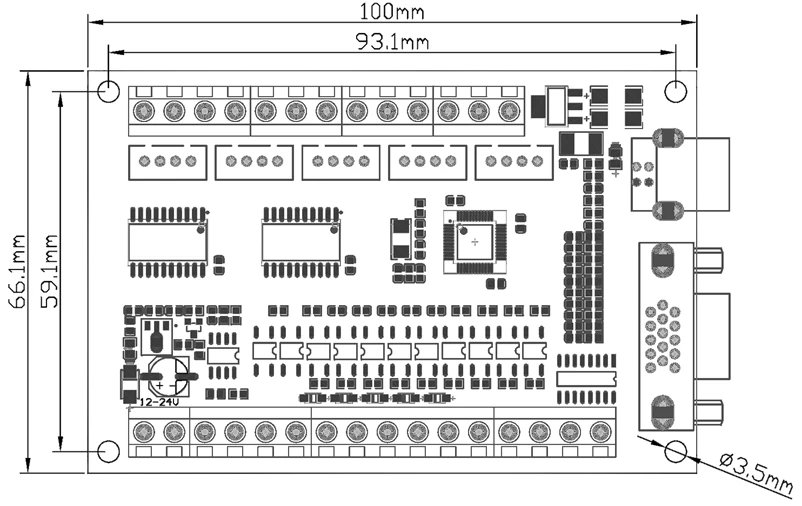

Размеры:

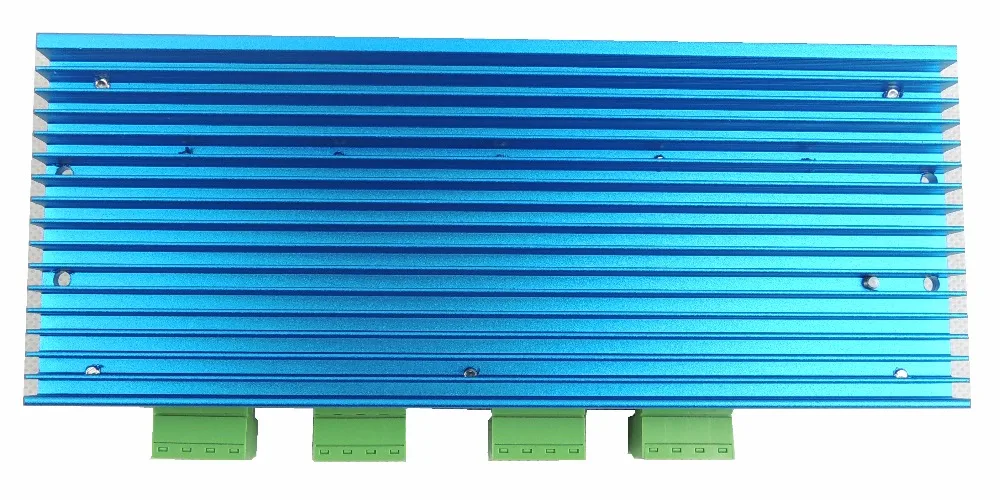

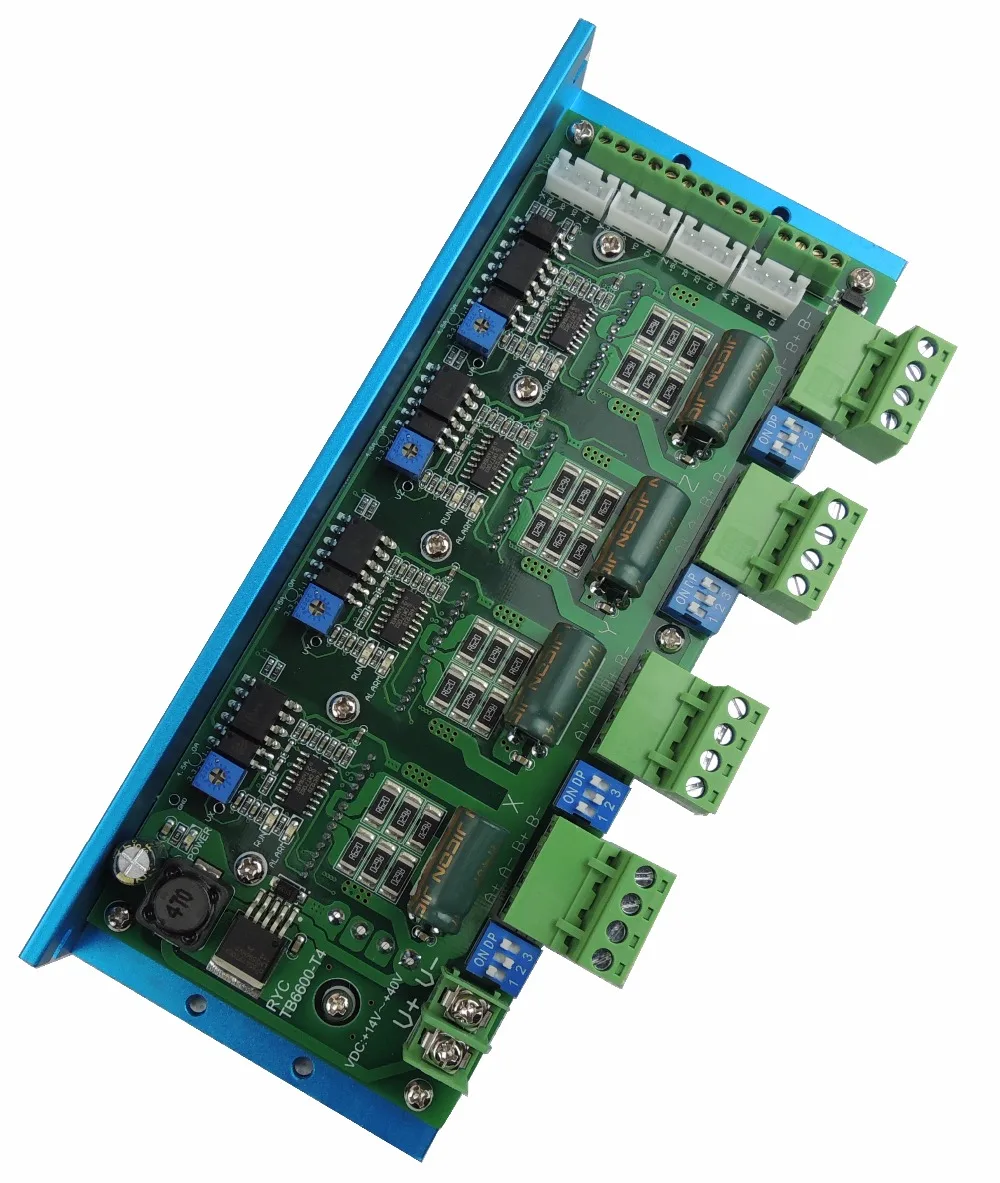

TB6600-T4 характеристики платы драйвера шагового двигателя:

1. Тип входной питания постоянного тока: + 14 В ~ 40 В;

2. Выходной ток: 0 ~ 4,5 А, ток плавный регулируемый;

Выходная мощность 3,12 в: Максимальный выходной ток 2 А, источник питания для контроллера ЧПУ или платы интерфейса Mach3;

4. Функция автоматического половинного тока: когда Двигатель перестает работать, ток в режиме ожидания автоматически снижается до половины от рабочего тока, чтобы снизить нагрев драйвера;

5.Mircostep: 1.2.4.8.16;

6. Функция автоматического распада: чип регулирует режим распада тока в соответствии с параметрами двигателя и скоростью работы, чтобы снизить шум водителя.

7. Защита формы: защита от перегрева, защита от перегрузки по току

8. Максимальная частота импульсов 200 кгц.

9. Использование однокристального биполярного синусоидального микрошагового режима управления током PWM chopper - type

10. Размеры: 192 мм * 88 мм * 34 мм

11. Рабочая среда: температура-15 ~ 50 °, влажность <90%.

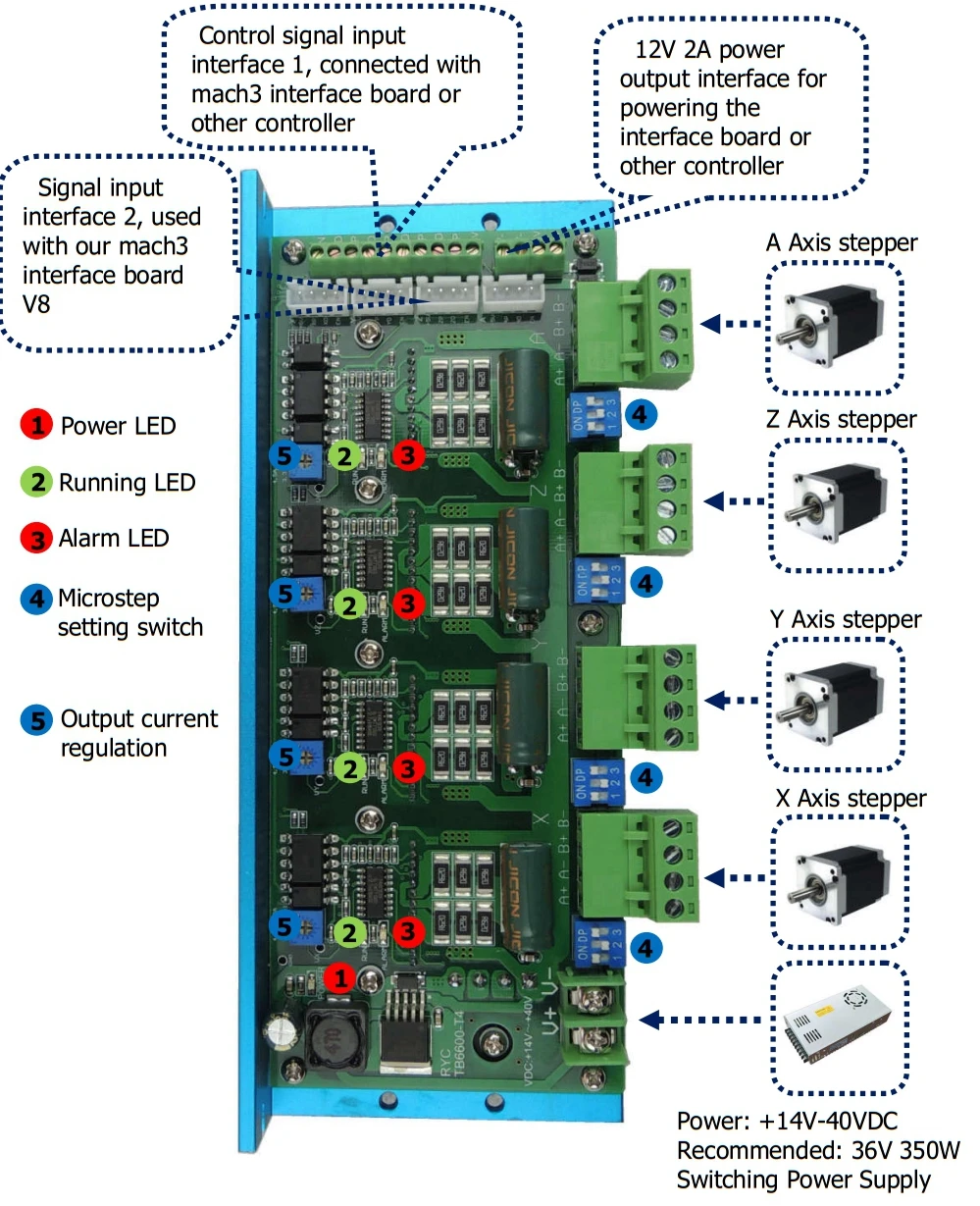

Текст на печатной плате

Объясните

V + V-

Положительный и отрицательный Полюс источника питания

A + A-

Шаговый двигатель с одной обмоткой

B + B-:

Шаговый двигатель прочая обмотка

+ 5В

Входной сигнал + 5 В (COM)

XP

Импульсный сигнал оси X

XD

Сигнал направления оси X

YP

Импульсный сигнал оси Y

YD

Сигнал направления оси Y

ZP

Импульсный сигнал оси Z

ZD

Сигнал направления оси Z

EN

Сигнал включения всех осей

GND

Отрицательная мощность для измерения опорного напряжения

VX

Точка тестирования опорного напряжения оси X

VY

Точка тестирования опорного напряжения оси Y

VZ

Точка тестирования опорного напряжения оси Z

Ва

Точка проверки опорного напряжения оси

12В

Выходной положительный полюс мощности 12 В, максимальный выходной ток 2 А

В-

Отрицательная выходная мощность 12 В

Мощность

Светодиодный индикатор питания (красный)

RUN

Светодиодный индикатор хода двигателя (зеленый)

Сигнализация

Индикатор Неисправности (красный), перегревается. Перегрузка по току. Горит красный светодиодный

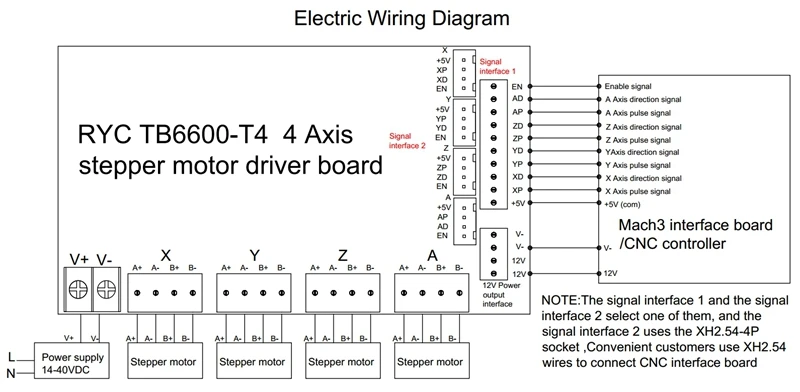

Типичное Соединение:

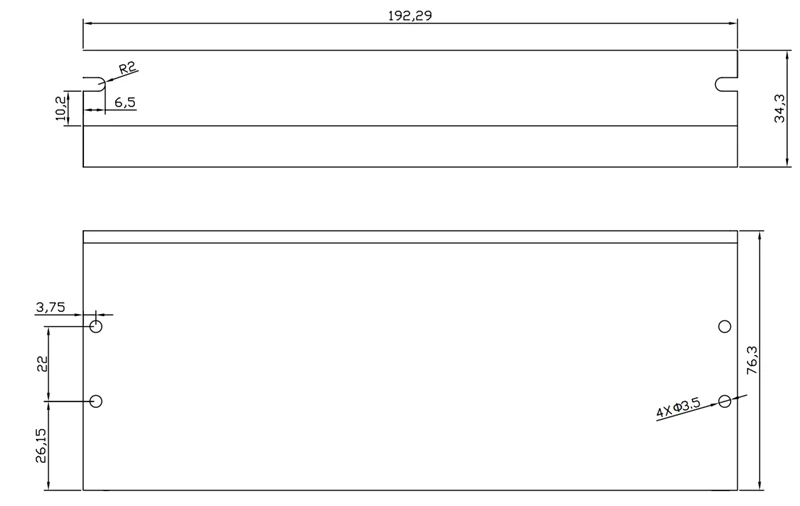

Размеры установки:
