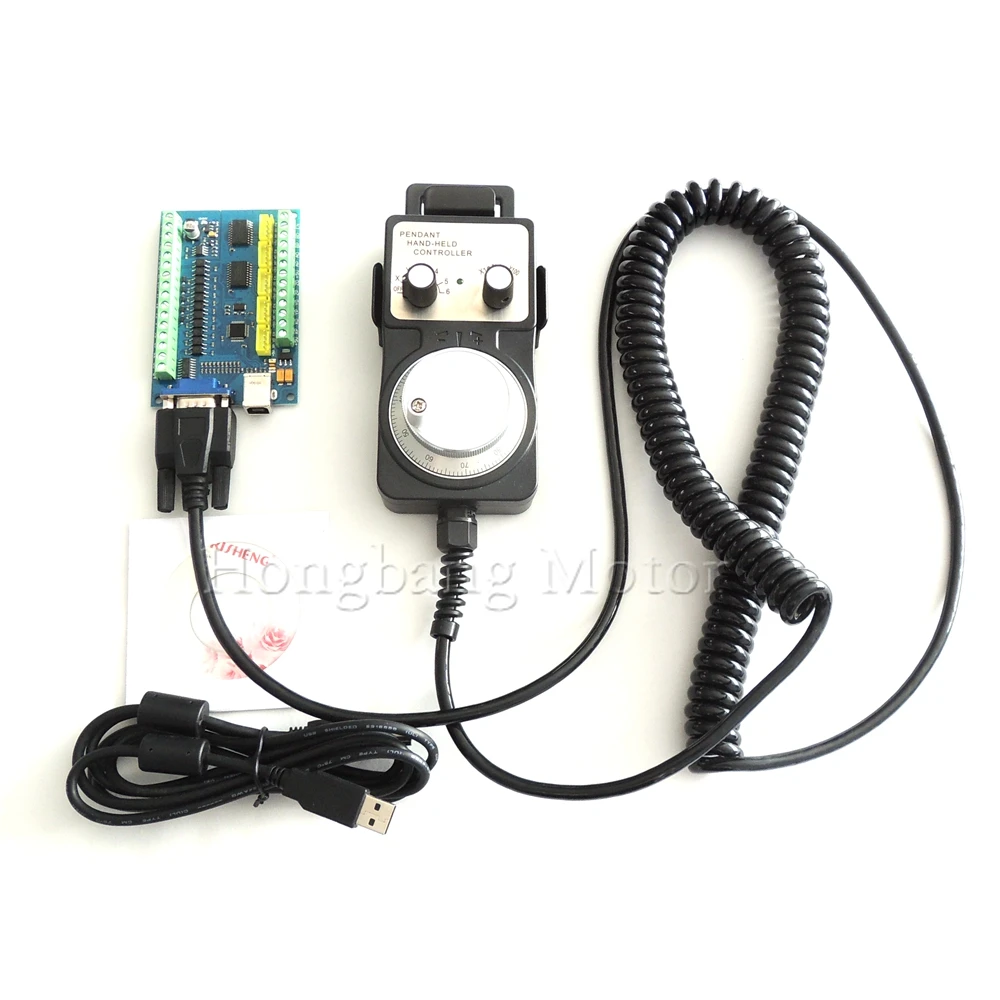

Коммутационная плата контроллера движения MACH3 USB 5 осей 100 кГц USBCNC Гладкий Степпер + 1 шт. высококачественное промышленное ручное колесо

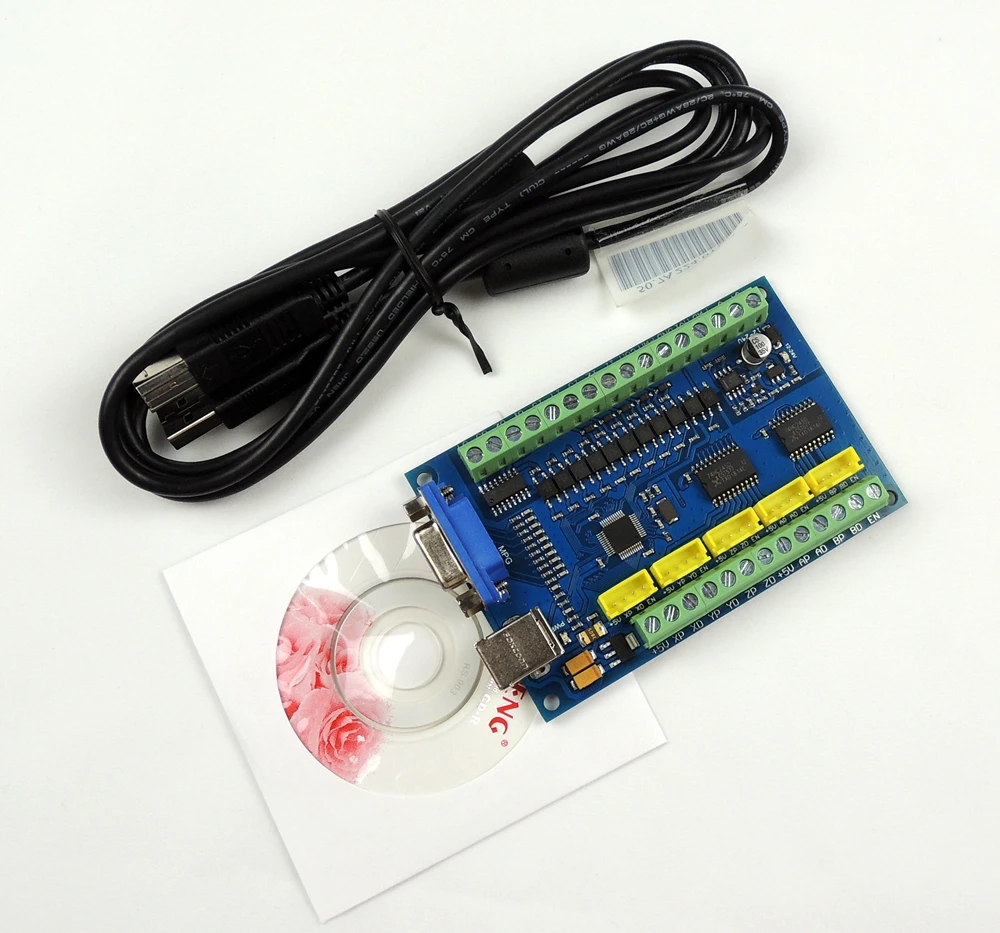

5-осевой USB-контроллер STB5100 mach3, подходит для всех версий программного обеспечения mach3, поддерживает все версии операционной системы Windows, прост в использовании, очень подходит для пользователей, использующих программное обеспечение mach3 для изготовления гравировального станка.

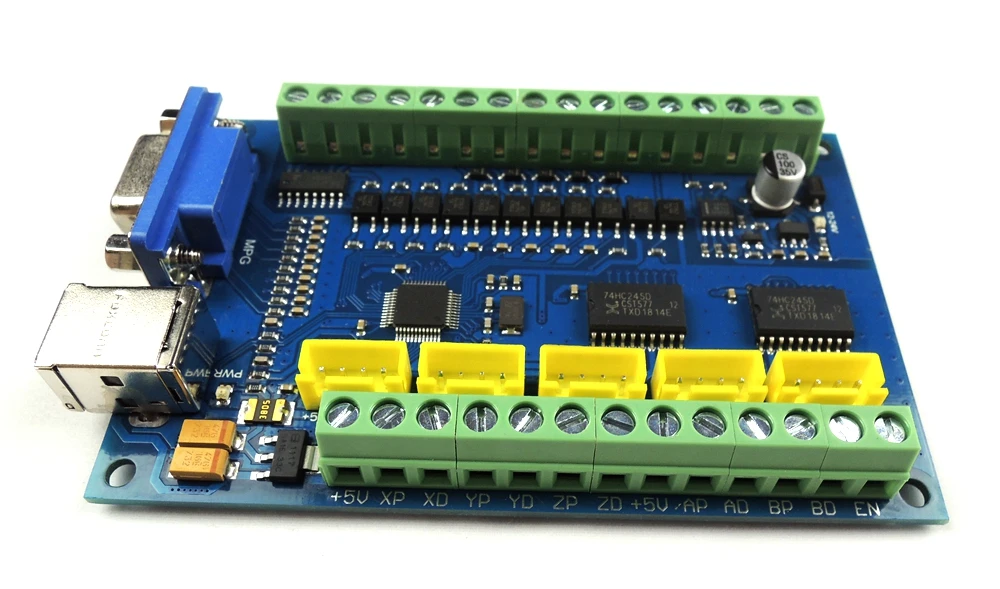

Функция карты управления STB5100:

1. Поддержка операционных систем Windows XP, Windows 7 32/64 бит, Windows 8, Windows 10;

2. Применимо ко всем версиям программного обеспечения mach3;

3. Поддержка 5-осевого двигателя с ЧПУ, может подключаться к пяти шаговым двигателям или серводвигателю;

4. Максимальная выходная частота импульсов составляет 100 кГц, а ширина импульса может автоматически изменяться с учетом частоты импульсов, что может быть применимо к драйверу с замкнутым циклом строгих требований к импульсу;

5. Можно подключить пять интерфейсов входного сигнала с изоляцией оптопары: концевой выключатель, выключатель аварийной остановки, автоматический датчик нуля инструмента, домашний выключатель, переключатель датчик NPN;

6. Интерфейс сигнала управления инвертором (изоляция оптопары): сигнал управления скоростью на выходе 0-10 В, сигнал управления скоростью ШИМ, сигнал управления запуском шпинделя, используется для программного обеспечения mach3 для управления скоростью шпинделя, запуск и остановка;

7. Четыре универсальных интерфейса выходного сигнала, максимальный выходной ток 500 мА, могут управлять реле, соленоидными клапанами, используемыми для управления туманом, насосами, цилиндрами и другим оборудованием;

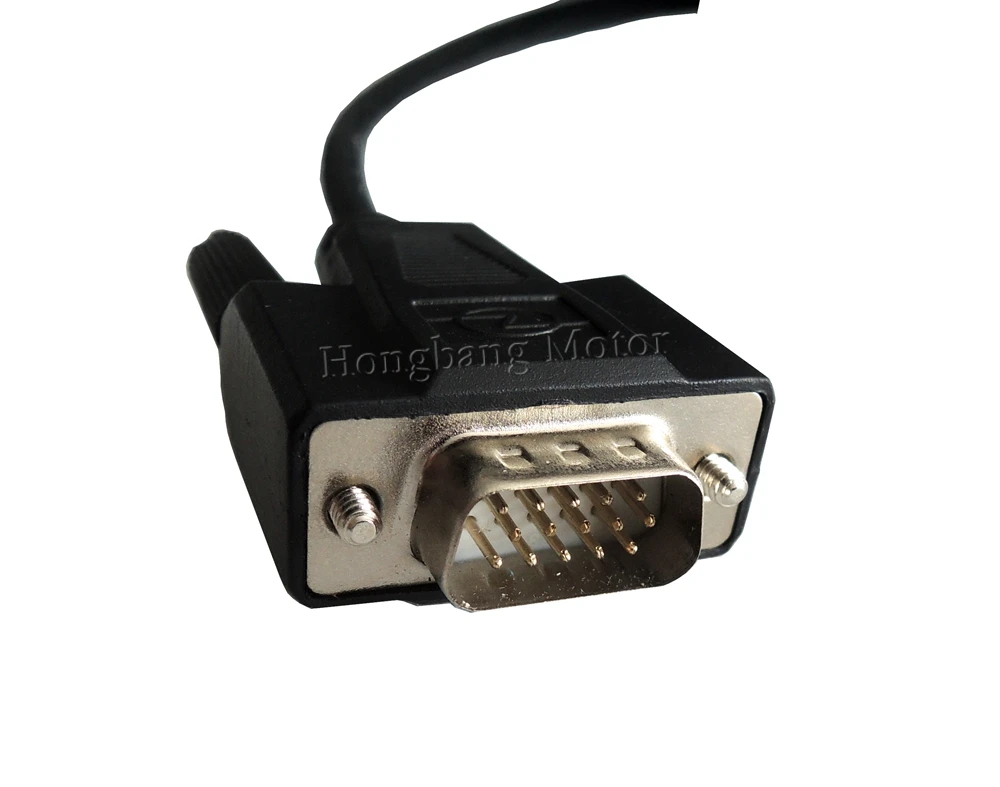

8. Поддержка внешнего подключения электронного маховика, Используйте интерфейс HDR15 для подключения электронного маховика, используемого для ручного управления станками;

9. Добавьте интерфейс включения сигнала, может использоваться для управления включением сигнала драйвера;

10. Питание карты управления: напряжение 12-24 В постоянного тока, ток более 500 мА.

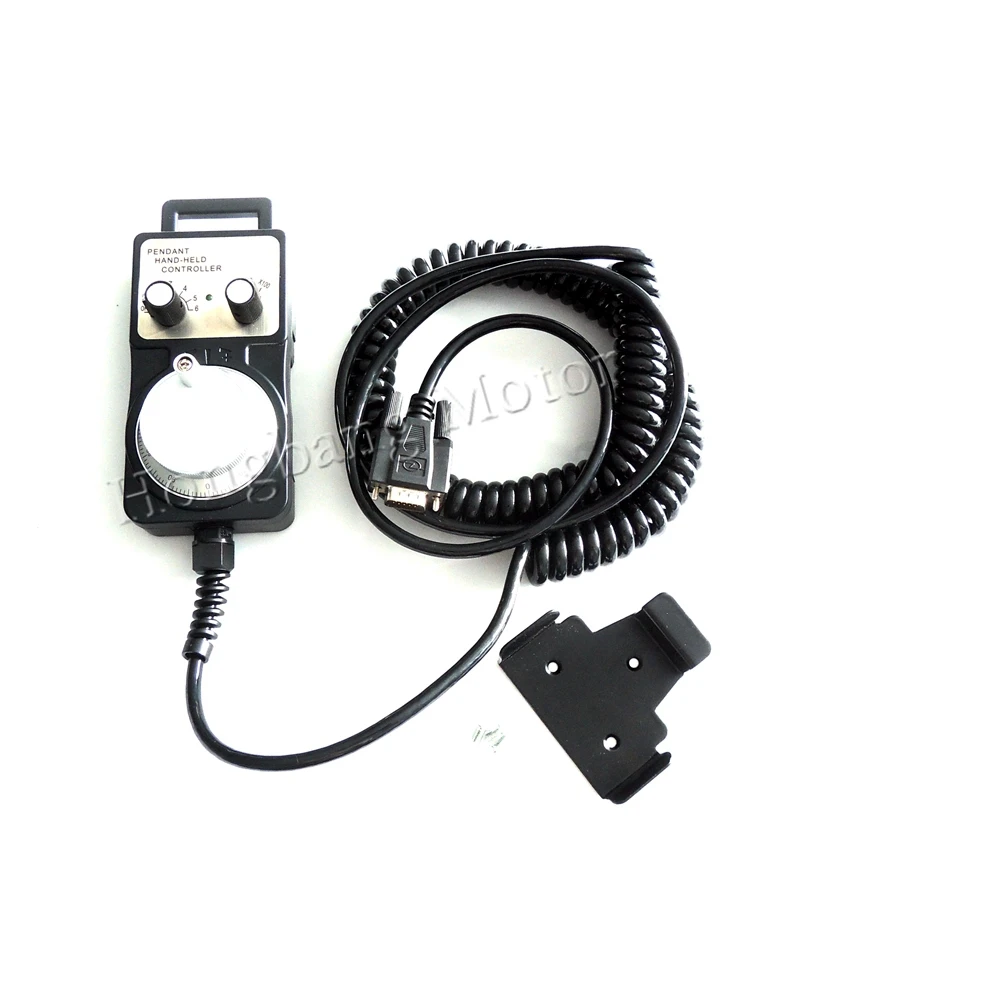

Особенности маховика:

1. На электронном маховике используется металлический корпус и 100PPR высококачественный кодировщик, который приятен на ощупь при повороте и прост в эксплуатации;

Размеры:
