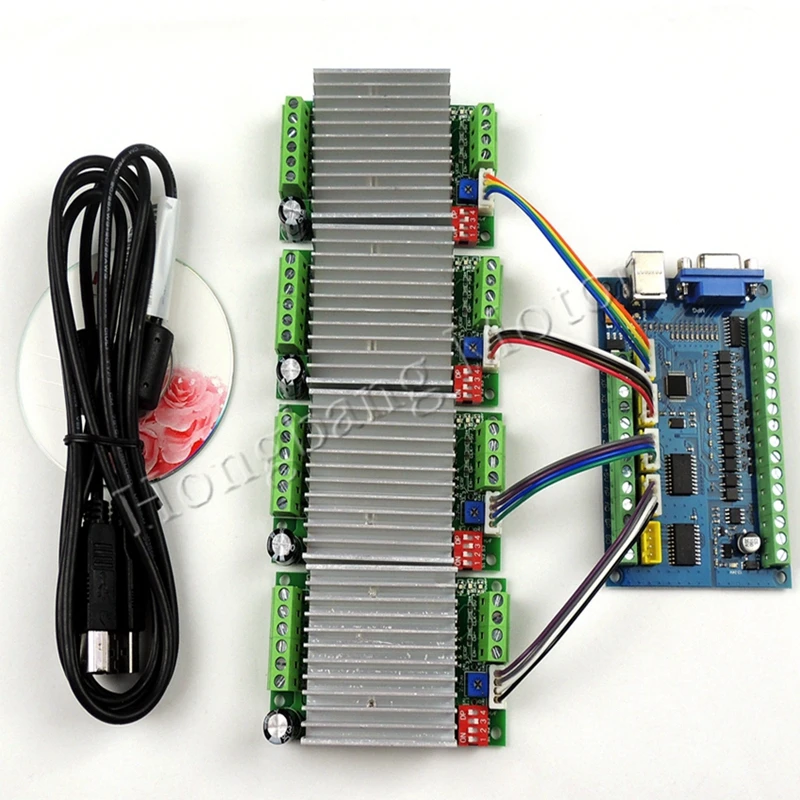

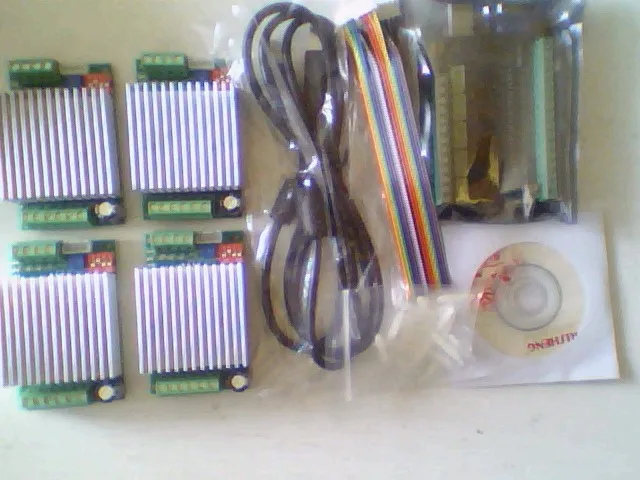

Плата управления движением MACH3 USB CNC 5 осей 100 кГц Гладкий Степпер + плата драйвера шагового двигателя TB6600 4 шт.

5-осевой USB-контроллер STB5100 mach3, подходит для всех версий программного обеспечения mach3, поддерживает все версии операционной системы Windows, прост в использовании, очень подходит для пользователей, использующих программное обеспечение mach3 для изготовления гравировального станка.

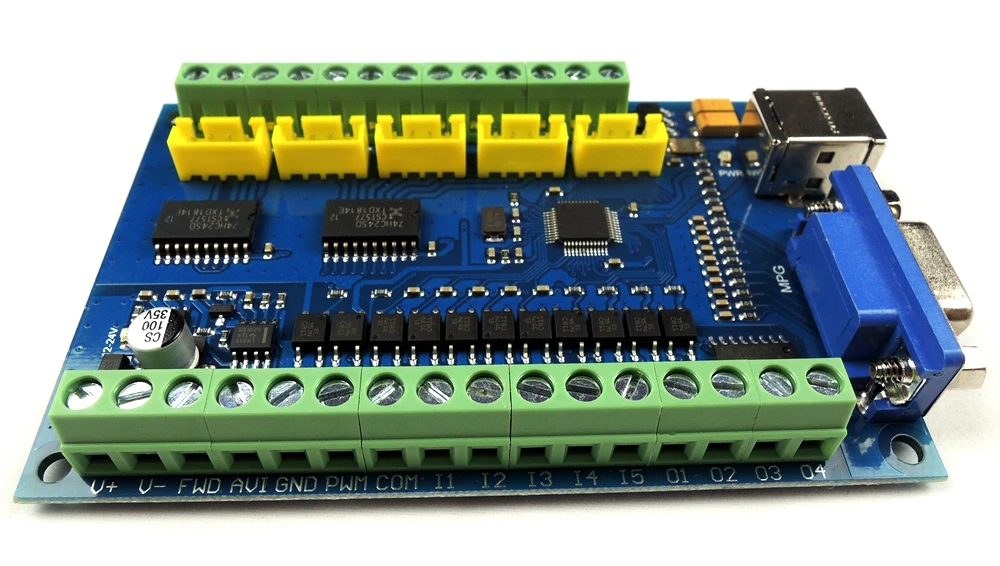

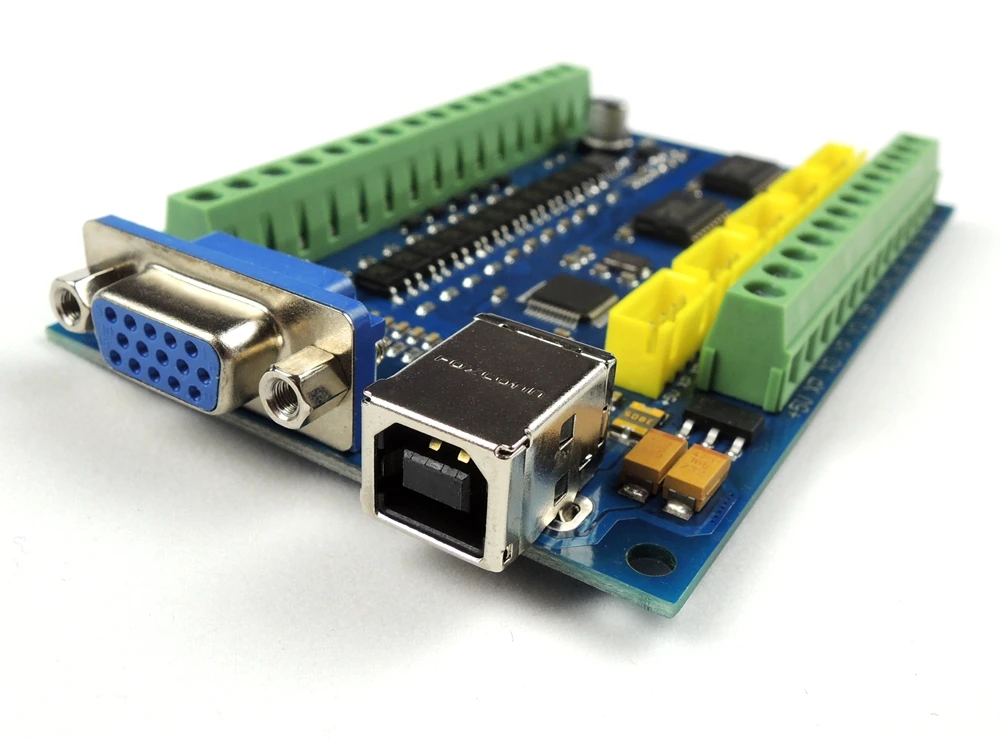

Характеристики контрольной карты STB5100:

1. Поддержка операционных систем Windows XP, Windows 7 32/64 бит, Windows 8, Windows 10;

2. Применимо ко всем версиям программного обеспечения mach3;

3. Поддержка 5-осевого двигателя с ЧПУ, может подключаться к пяти шаговым двигателям или серводвигателю;

4. Максимальная выходная частота импульсов составляет 100 кГц, а ширина импульса может автоматически изменяться с учетом частоты импульсов, что может быть применимо к драйверу с замкнутым циклом строгих требований к импульсу;

5. Можно подключить пять интерфейсов входного сигнала с изоляцией оптопары: концевой выключатель, выключатель аварийной остановки, автоматический датчик нуля инструмента, домашний выключатель, переключатель датчик NPN;

6. Интерфейс сигнала управления инвертором (изоляция оптопары): сигнал управления скоростью на выходе 0-10 В, сигнал управления скоростью ШИМ, сигнал управления запуском шпинделя, используется для программного обеспечения mach3 для управления скоростью шпинделя, запуск и остановка;

7. Четыре универсальных интерфейса выходного сигнала, максимальный выходной ток 500 мА, могут управлять реле, соленоидными клапанами, используемыми для управления туманом, насосами, цилиндрами и другим оборудованием;

8. Поддержка внешнего подключения электронного маховика, Используйте интерфейс HDR15 для подключения электронного маховика, используемого для ручного управления станками;

9. Добавьте интерфейс включения сигнала, может использоваться для управления включением сигнала драйвера;

10. Питание карты управления: напряжение 12-24 В постоянного тока, ток более 500 мА.

Размеры:

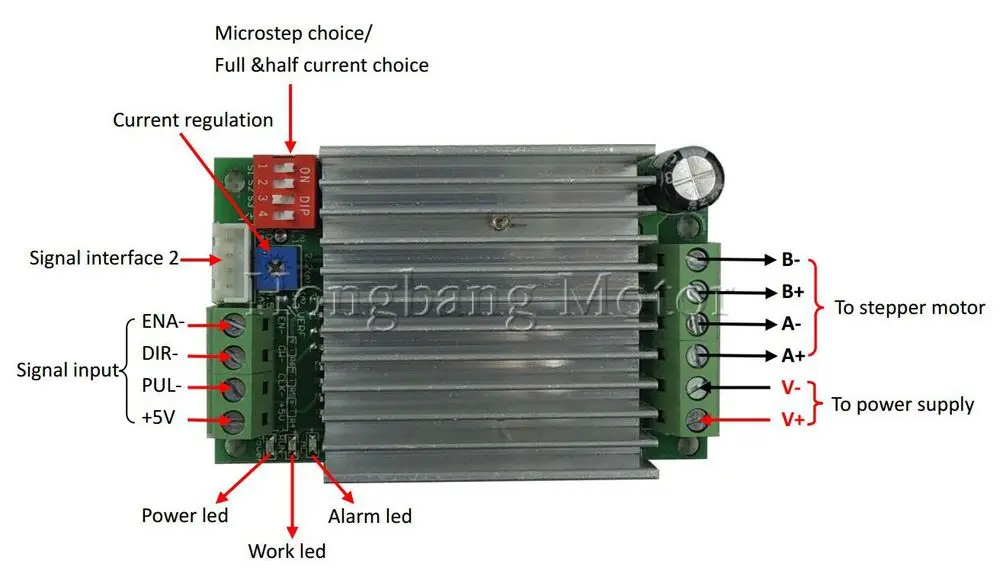

Особенности 1-осевой платы шагового двигателя TB6600:

1. Тип входной питания постоянного тока: 12 В ~ 40 В;

2. Выходной ток: 0 ~ 4,5 А, плавная регулировка;

3. Миркостеп: 1,2,4,8,16;

4. Автоматическая функция половинного тока: половинный или полный ток можно выбрать через переключатель;

5. Защита формы: защита от перегрева, защита от перегрузки по току;

1,24 в +: положительный полюс питания постоянного тока

2.GND: Катод питания постоянного тока

3.A + A-: шаговый двигатель с одной обмоткой

4.B + B-: шаговый двигатель, другая обмотка

5.CLK-: шаговый импульсный вход + 5 В (эффективный подъем края, продолжительность подъема края> 10 мкс)

6.CW-: вход направления шагового двигателя, отключение уровня напряжения,ВысокийУровеньПередний, низкийУровеньРеверс

7.ENA-: без двигателя

8.+ 5 В: Общий сигнал
