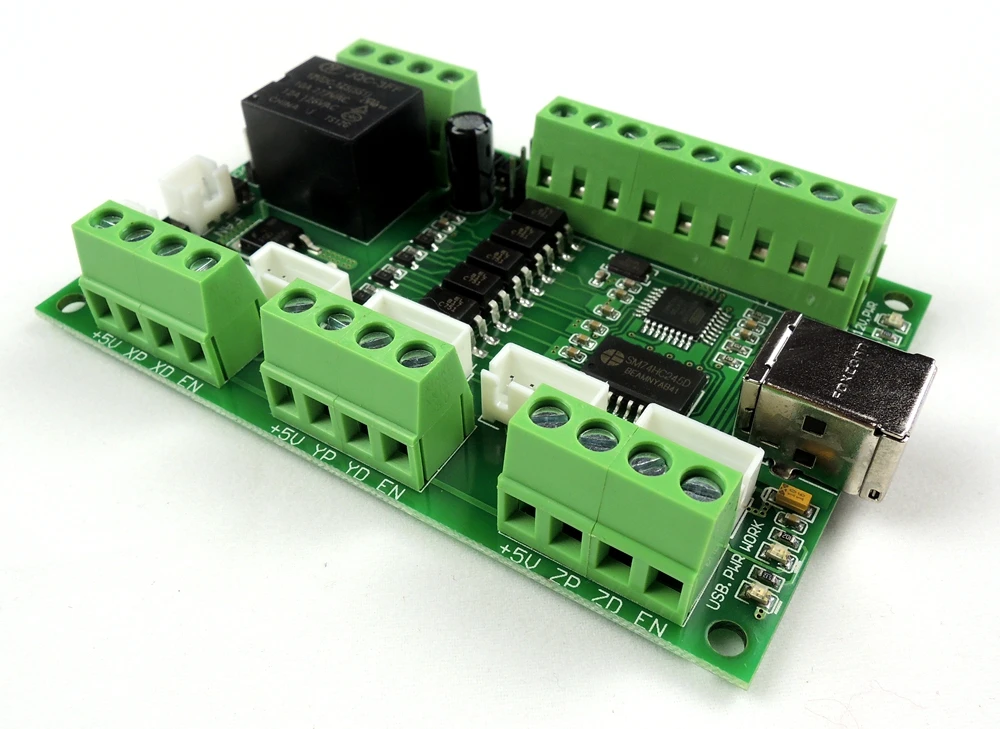

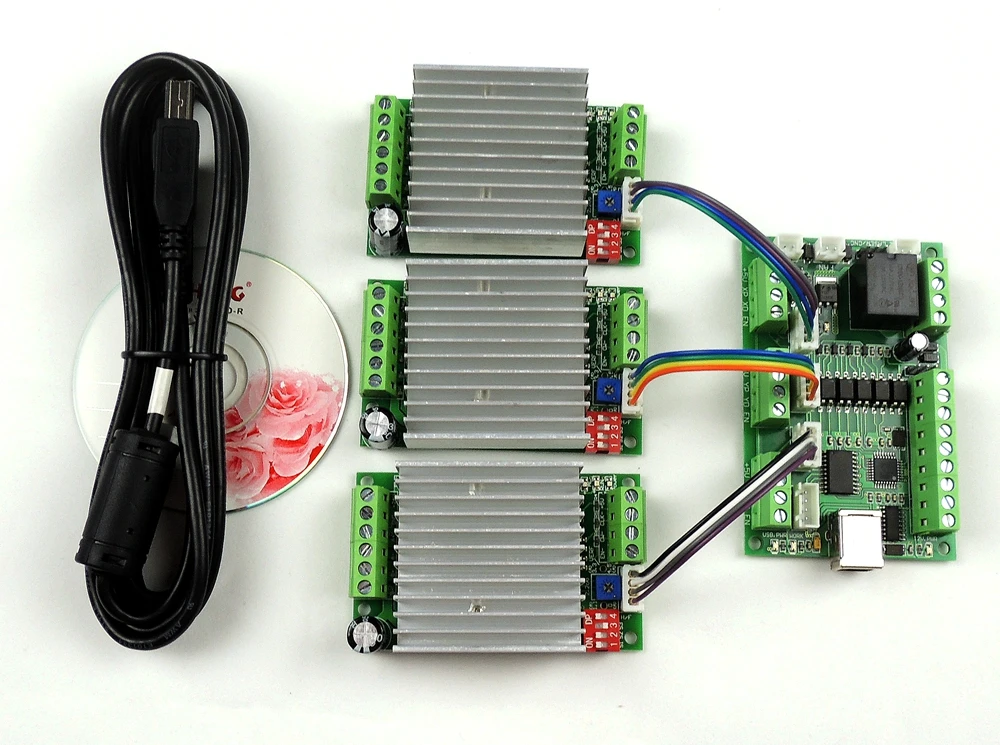

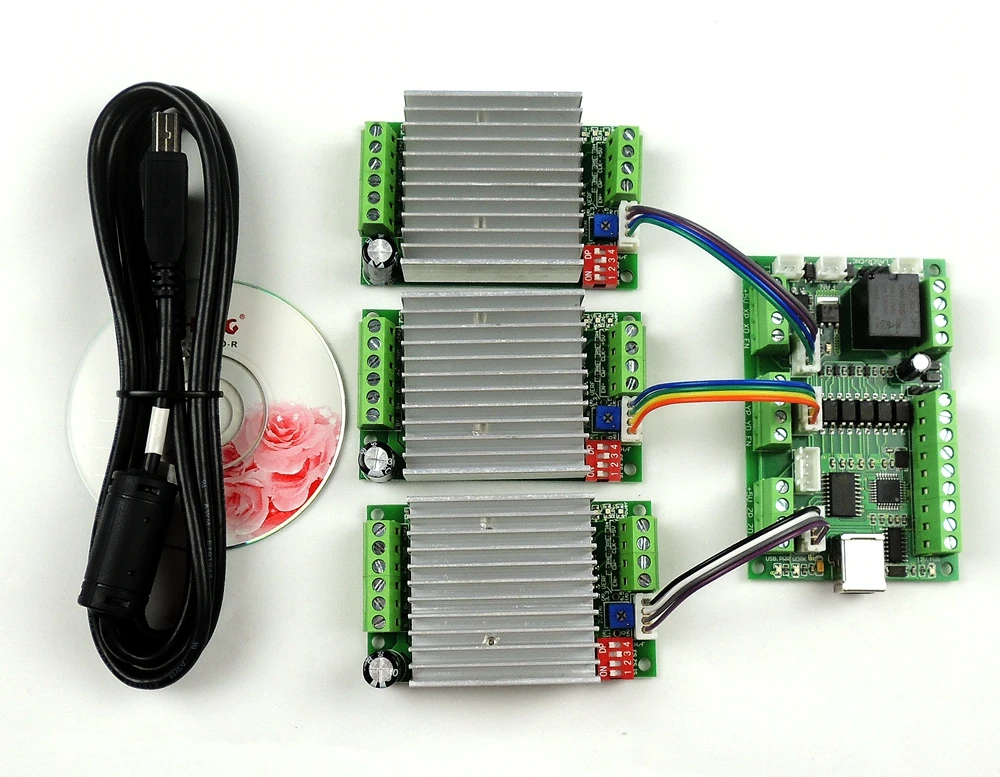

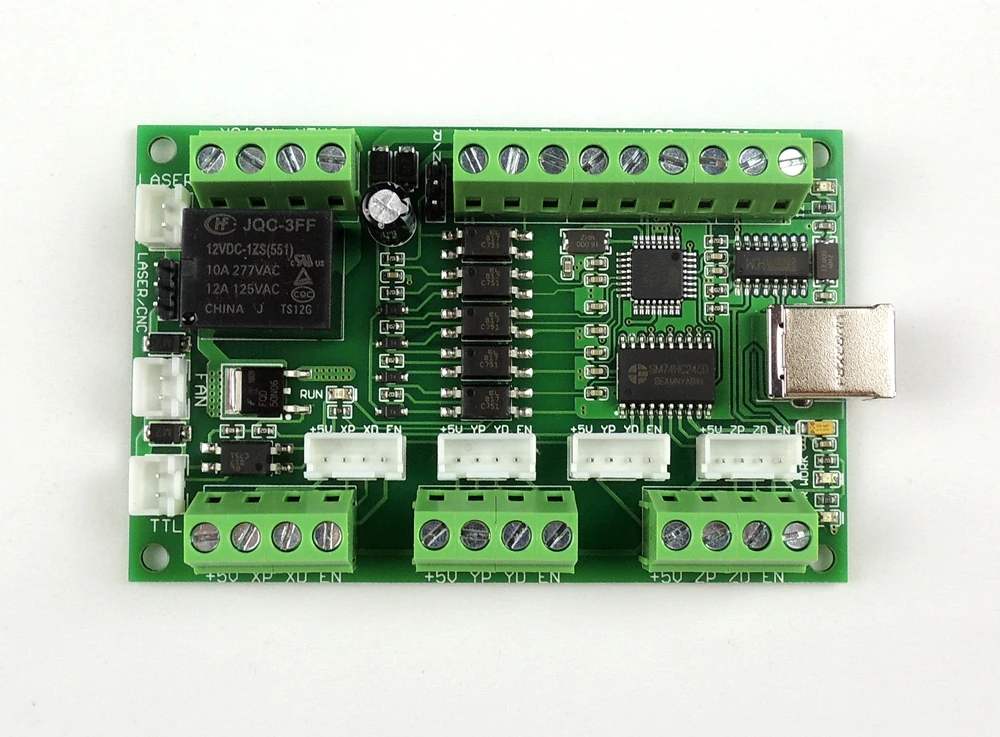

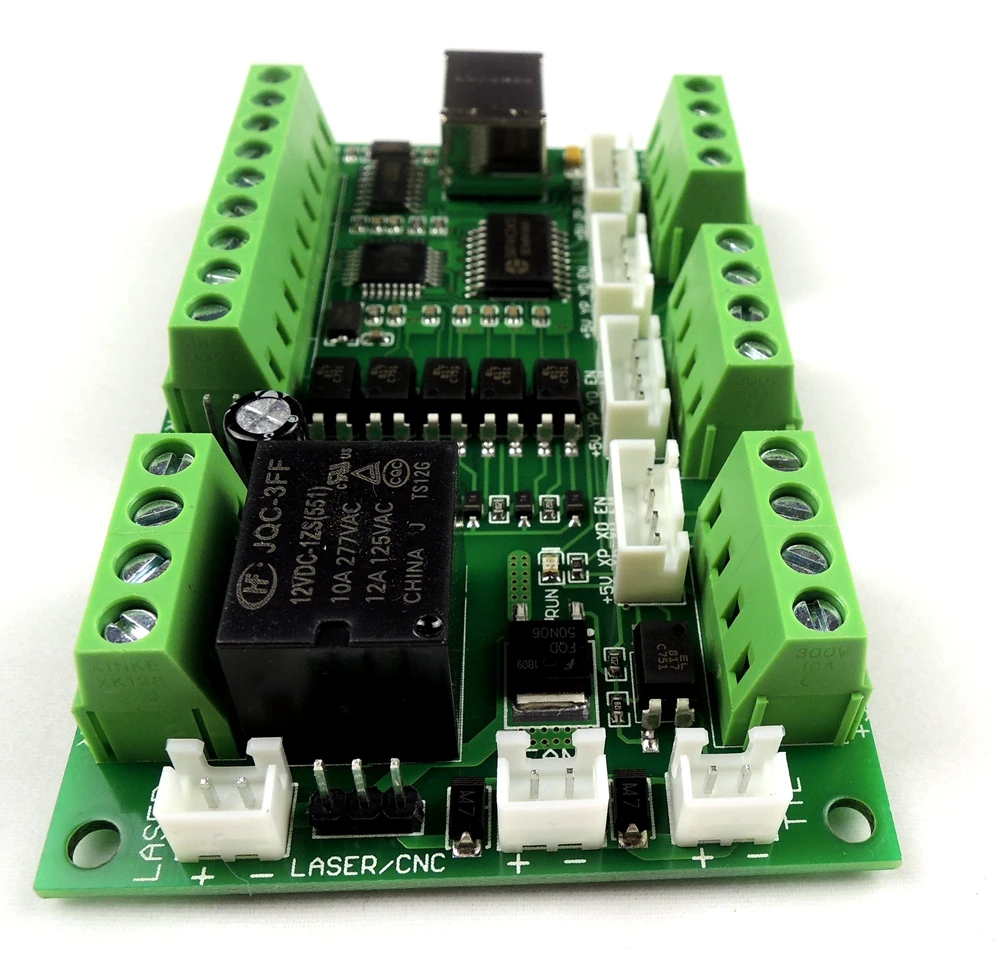

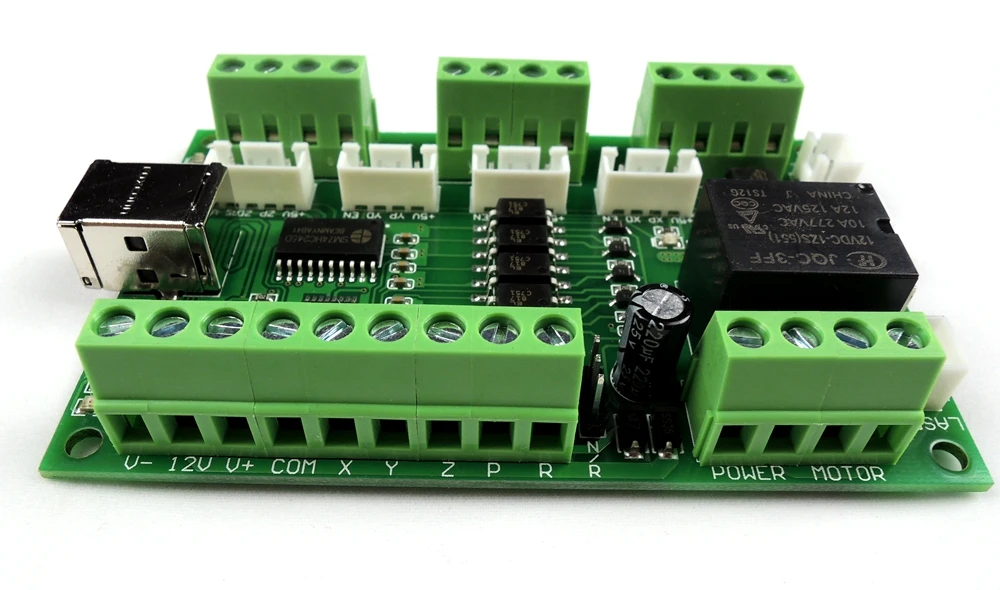

Плата управления для лазерного гравировального станка GRBL TB6600, 4 а, 3 шт.

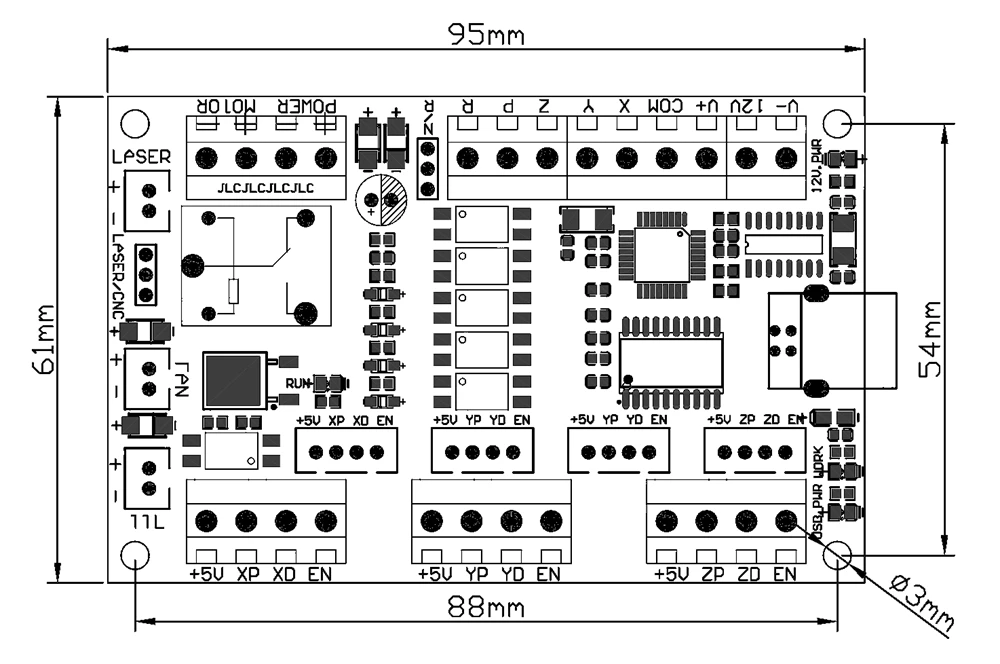

Размеры установки:

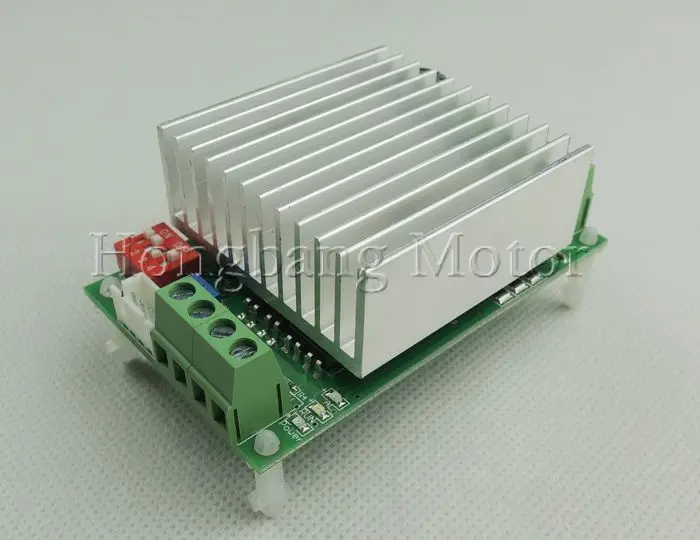

Особенности 1-осевой платы шагового двигателя TB6600:

1. Тип входной питания постоянного тока: 12 В ~ 40 В;

2. Выходной ток: 0 ~ 4,5 А, плавная регулировка;

3. Миркостеп: 1,2,4,8,16;

4. Автоматическая функция половинного тока: половинный или полный ток можно выбрать через переключатель;

5. Защита формы: защита от перегрева, защита от перегрузки по току;

1,24 в +: положительный полюс питания постоянного тока

2.GND: Катод питания постоянного тока

3.A + A-: шаговый двигатель с одной обмоткой

4.B + B-: шаговый двигатель, другая обмотка

5.CLK-: шаговый импульсный вход + 5 В (эффективный подъем края, продолжительность подъема края> 10 мкс)

6.CW-: вход направления шагового двигателя, отключение уровня напряжения,ВысокийУровеньПередний, низкийУровеньРеверс

7.ENA-: без двигателя

8.+ 5 В: Общий сигнал
