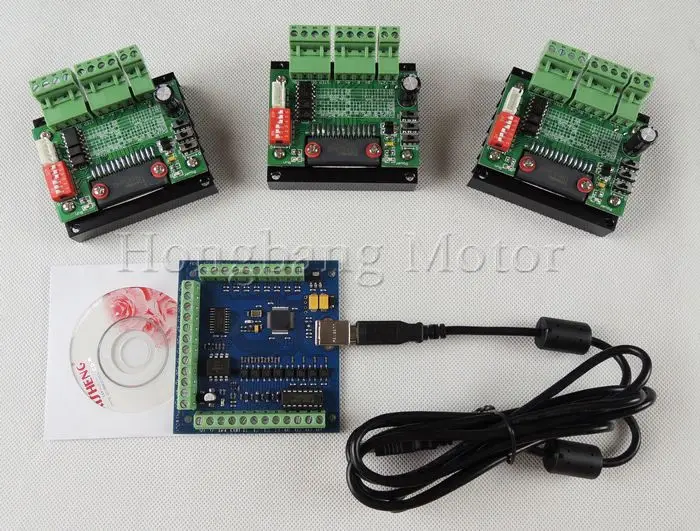

Фрезерный станок с ЧПУ mach3, комплект USB 3 оси, 3 шт. TB6560 1 плата драйвера оси + one mach3 4 оси USB чпу шаговый двигатель контроллер карта 100 кГц

Эта карта управления движением USB имеет следующие преимущества: небольшой объем, простота в использовании, имеет сильную способность против помех, нет необходимости установки любых usb-драйверов, ее можно использовать после подключения к компьютеру. Подходит для всех версий Windows. Полностью поддерживает все версии Mach3.

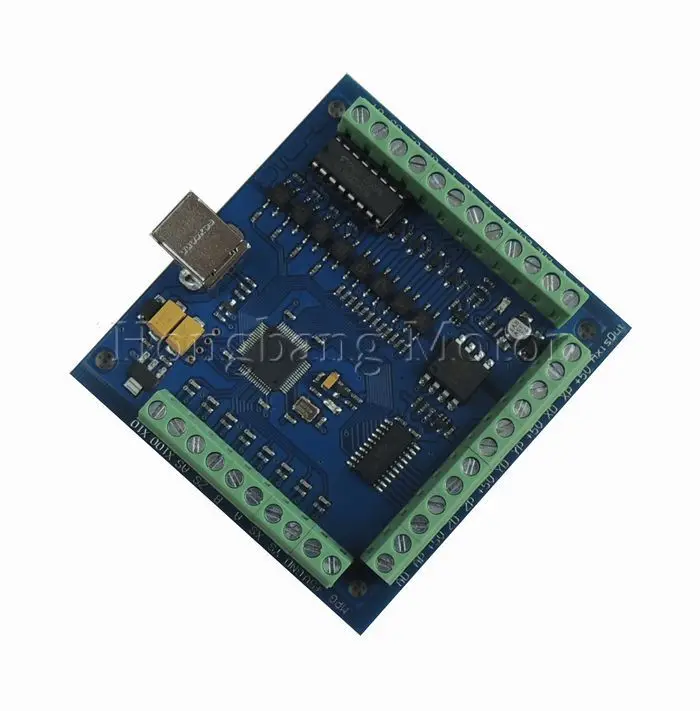

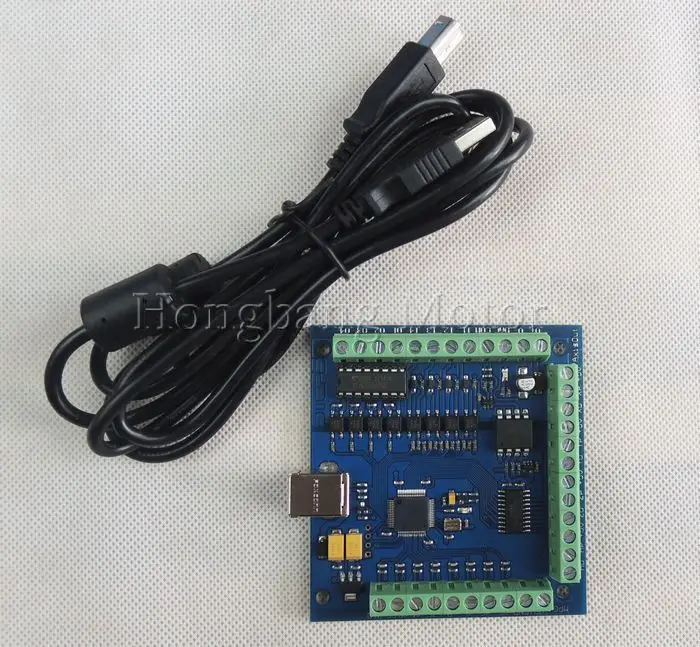

Mach3 4 оси USB CNC контроллер карты 100 кГц

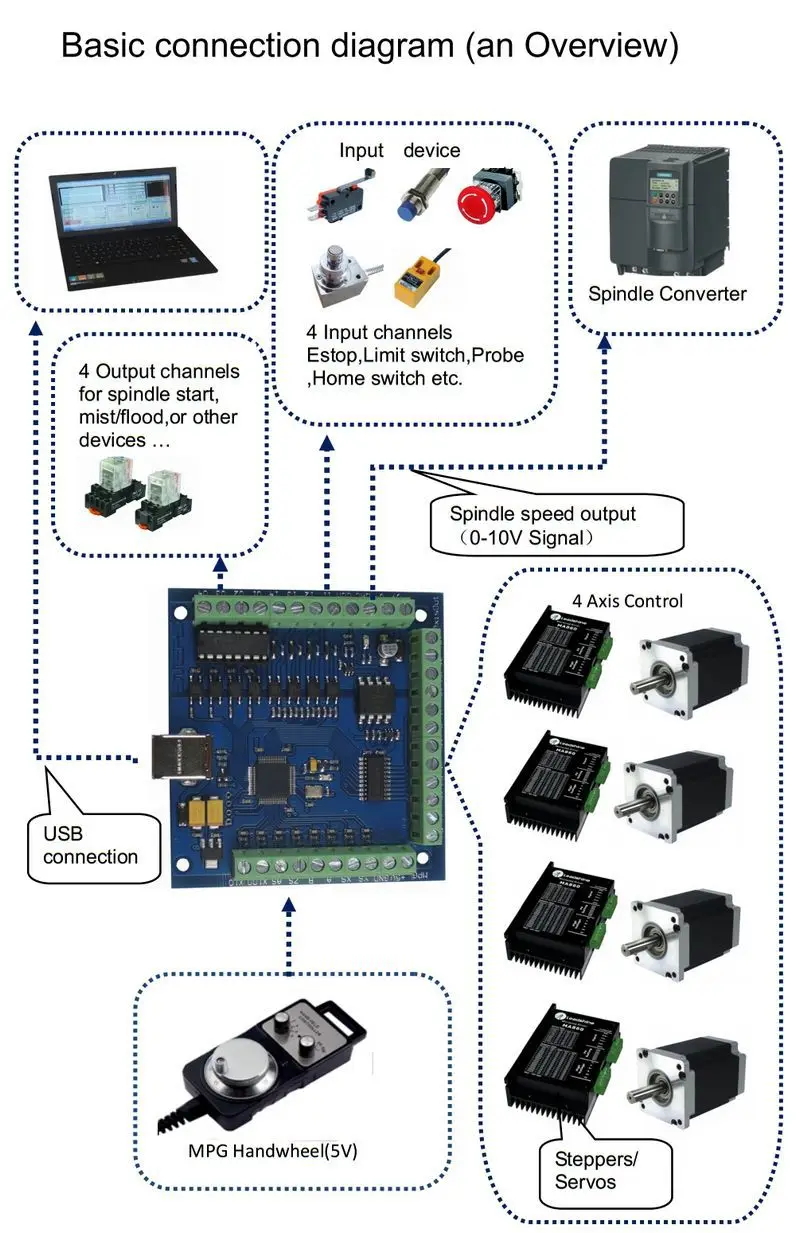

1. Поддержка для 4-осевого связь, вы можете подключить четыре привод шагового двигателя или; Сервоприводы

2. Максимальная частота импульса 100 кГц, которая подходит для сервопривода или шагового двигателя;

3. Поддержка инструмента автоматического зонда

4. Поддержка аварийного ввода

5. Поддержка концевого выключателя

6. Поддержка подключения электронного маховика

7. Необходимо использовать внешний источник питания постоянного тока 24 В для изоляции USB и внешнего порта и сделать систему более устойчивой.

8. Есть выходной порт 0-10 В, вы можете использовать программное обеспечение mach3 для контроля скорости двигателя шпинделя.

9. 4 входы общего назначения, вы можете подключить концевой переключатель, переключатель estop, переключатель зонда, вернуться к нулю и другому устройству

10. 4. Интерфейс выхода изолированного релейного привода общего назначения, может управлять четырьмя реле для управления запуском шпинделя, вращением вперед и задним вращением, насосами и другими устройствами;

11. Светодиодный состояние 1, укажите состояние подключения на плате.

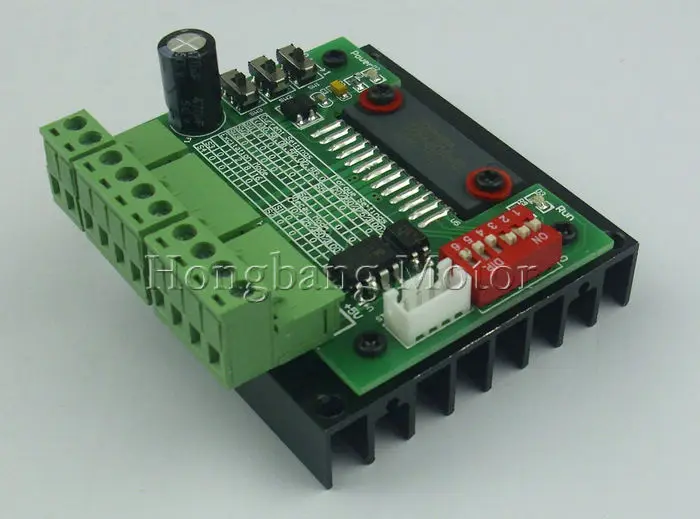

TB6560 1 Ось шаговый драйвер

1. Использование нового импортного японского чипа Toshiba TB6560;2. В основании использовано плотное зубчатое радиатор, охлаждение супер, для обеспечения стабильной работы оборудования;3. Входной сигнал, использующий высокоскоростную опто-изоляцию, для обеспечения того, чтобы не упустить шаги, которые импульсные указатели направления с таким же уровнем 6N137, двойной высокоскоростной оптрон;

4. Различные полу-режим подачи и полу-подачи тока выбор, использование более гибкого5. Режим распада регулируется, чтобы гарантировать, что двигатель работает гладко;6. Компактные размеры, размер охлаждающей пластины: 75 мм * 65 мм, четыре механических установки, размер отверстия: 67 мм * 58, диаметр монтажного отверстия 4 мм7. Установить метод детальной таблицы на доске, простой в использовании;8. С защитой от обратного замыкания, даже если не аккуратный штекер питания обратно и не будет гореть чип, это очень безопасно для использования.

Размеры Usb-карты:
