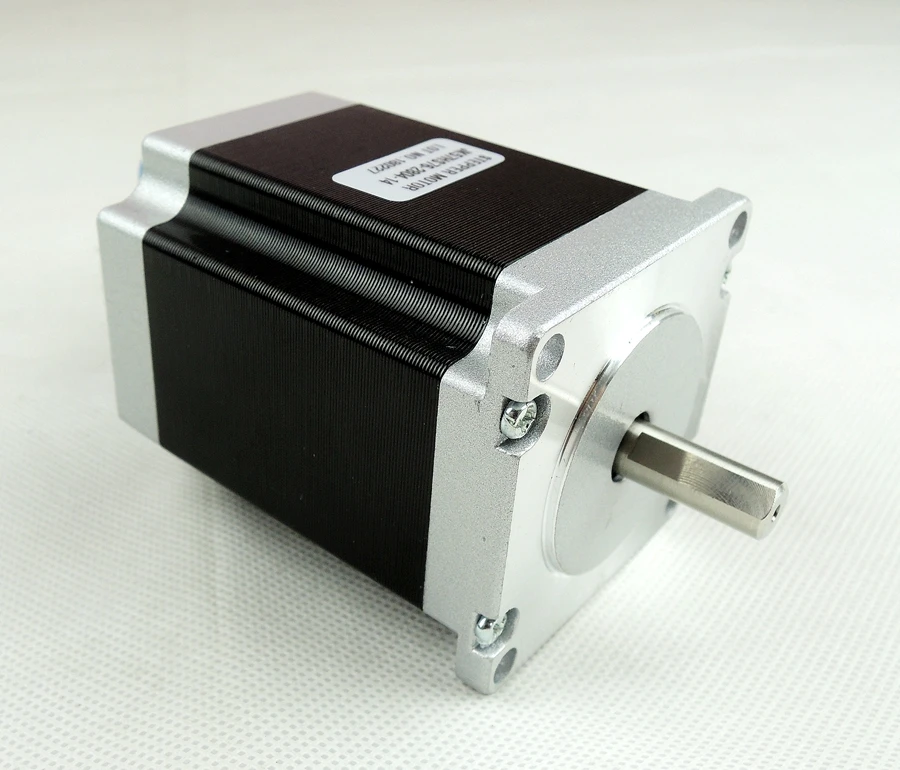

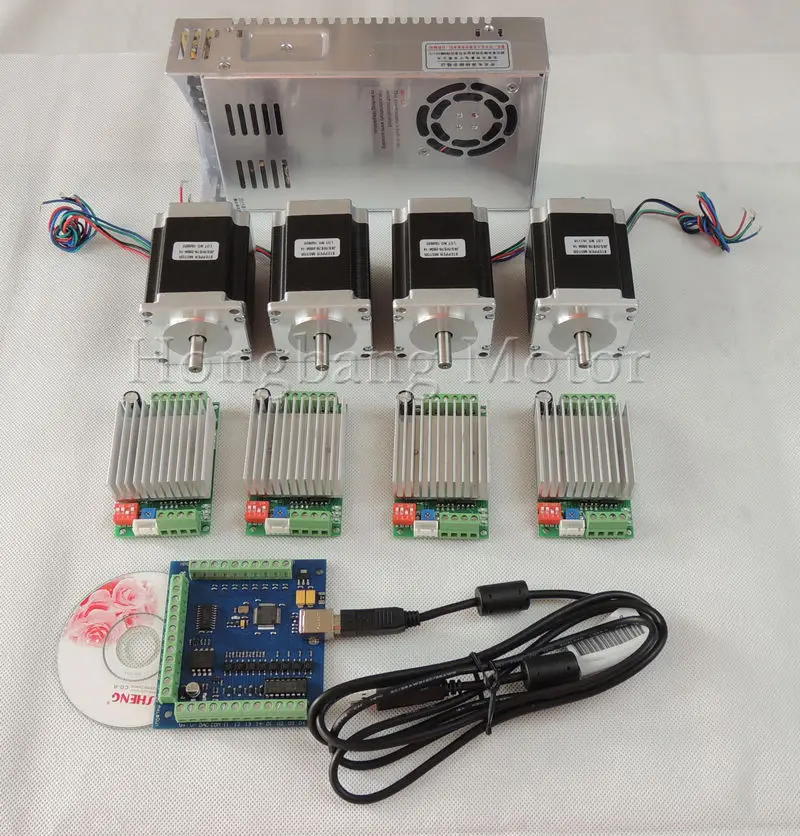

Отправка из ЕС, 4-осевой набор USB с ЧПУ, 4 драйвера TB6600, контроллер шагового двигателя USB, 4 двигателя nema23 270oz-in, блок питания

Эта USB-карта управления движением имеет следующие преимущества: небольшой объем, простота в использовании, сильная защита от помех, нет необходимости устанавливать USB-драйверы, ее можно использовать после подключения компьютера. Подходит для всех версий Windows. Полностью поддерживает все версии Mach3, включая версию Mach3 R3.043.066.

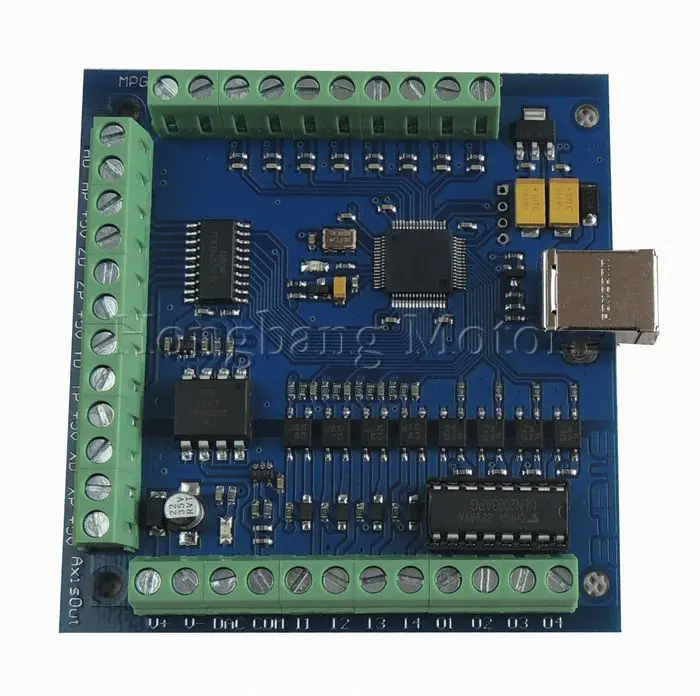

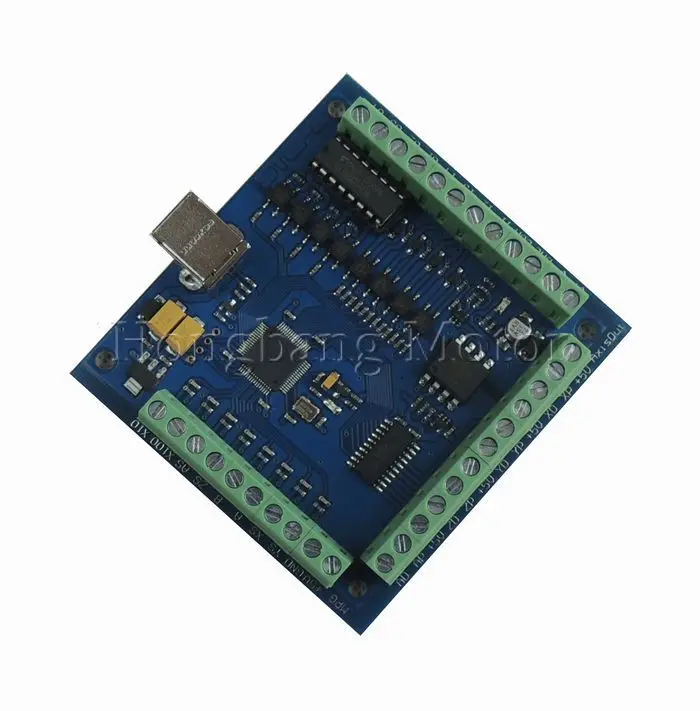

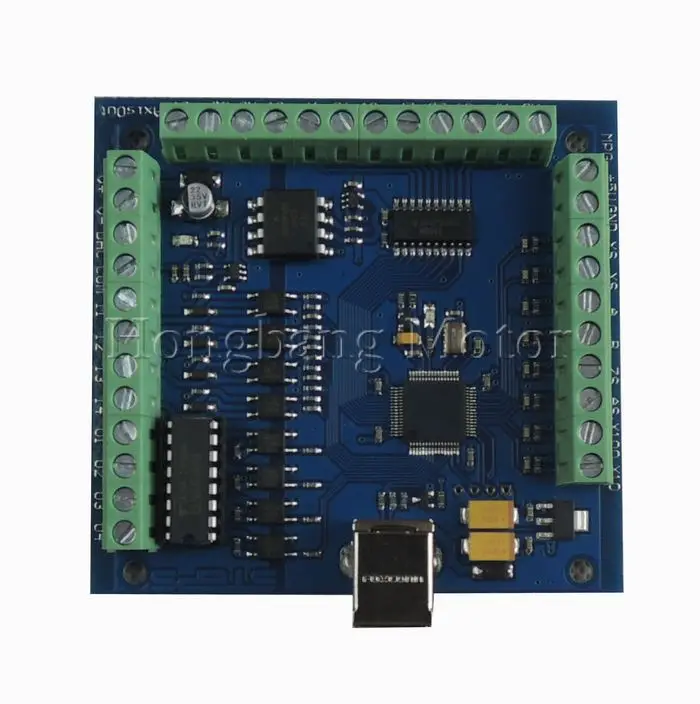

Mach3 4 оси USB ЧПУ контроллер карты 100 кГц

1. Поддержка 4-осевой связи, вы можете подключить четыре привод шагового двигателя или сервопривода;

2. Максимальная частота шагового импульса составляет 100 кГц, что подходит для сервопривода или шагового двигателя;

3. Поддержка автоматического датчика

4. Поддержка аварийного входа

5. Поддержка концевого выключателя

6. Поддержка подключения электронного маховика

7. Необходимо использовать внешний источник питания 24 В постоянного тока для изоляции USB и внешнего порта, а также сделать систему более стабильной.

8. Имея выходной порт 0-10 В, вы можете использовать программное обеспечение mach3 для управления скоростью двигателя шпинделя.

9. 4 универсальных входа, вы можете подключить концевой выключатель, выключатель estop, переключатель датчика, обратно в ноль и другое устройство

10. 4 универсальных изолированных выходного интерфейса релейного привода, может управлять четырьмя реле для запуска шпинделя, прямого и обратного вращения, насосами и другими устройствами;

11. 1 светодиод состояния, указывает на состояние подключения на плате.

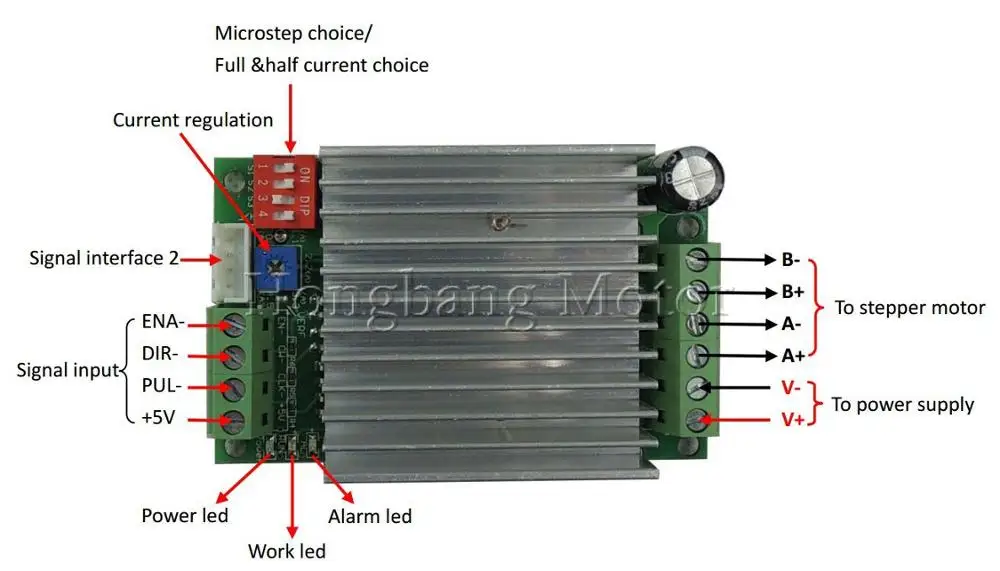

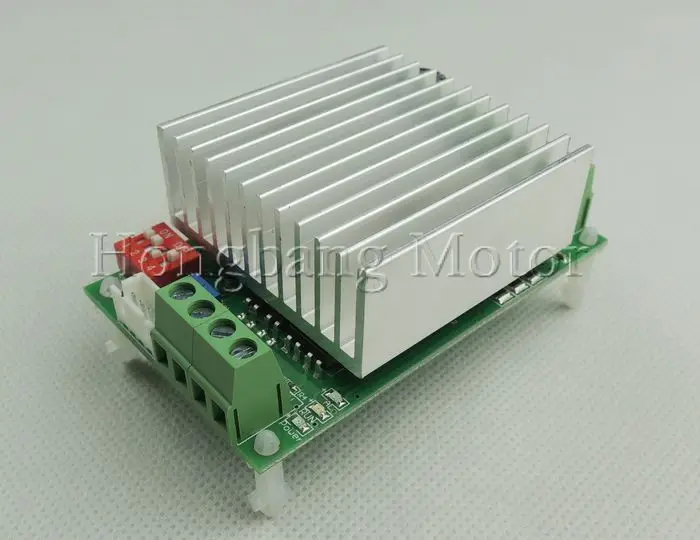

TB6600 1-осевой драйвер

1. Тип входной питания постоянного тока: 12 В ~ 40 В;

2. Выходной ток: 0 ~ 4,5 А, плавная регулировка;

3. Миркостеп: 1,2,4,8,16;

4. Автоматическая функция половинного тока: половинный или полный ток можно выбрать через переключатель;

5. Защита формы: защита от перегрева, защита от перегрузки по току;

1,24 в +: положительный полюс питания постоянного тока

2.GND: Катод питания постоянного тока

3.A + A-: шаговый двигатель с одной обмоткой

4.B + B-: шаговый двигатель, другая обмотка

5.CLK-: шаговый импульсный вход + 5 В (эффективный подъем края, продолжительность подъема края> 10 мкс)

6.CW-: Входное направление шагового двигателя, уровень напряжения, высокий уровень вперед, низкий уровень реверса

7.ENA-: без двигателя

8.+ 5 В: Общий сигнал

Размеры Usb-карты:

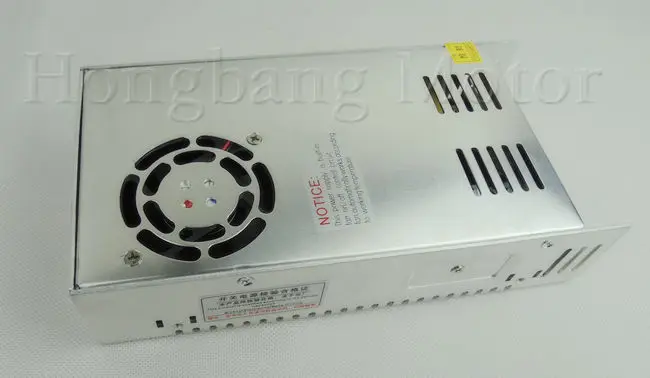

Импульсный источник питания

1. Диапазон входного напряжения переменного тока изменяется переключателем 2. Высокая эффективность, высокая надежность

3.100% Испытание на обгорание при полной нагрузке

4. Защита: от короткого замыкания/перегрузки/перенапряжения/перегрева

5. Встроенное Управление вентилятором постоянного тока

6. Рабочая частота 25 кГц

7.Входное напряжение: 220 В

8.Выходное напряжение: 24 В

9.Выходной ток: 10А

10.Выходная мощность: 250 Вт

11. Гарантия 1 год

12. Размер: 215*115*50 мм (Д * Ш * В)
