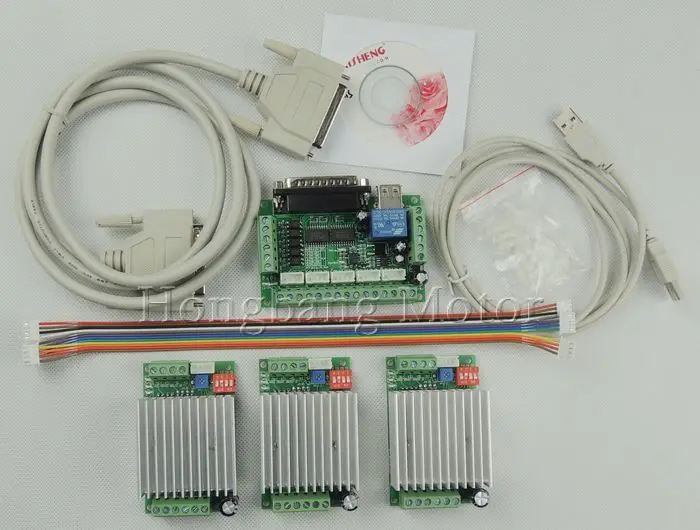

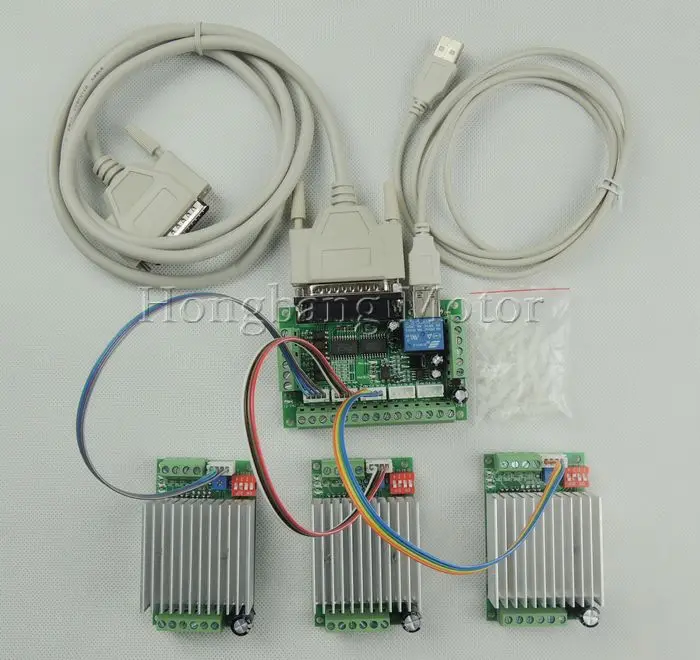

3-осевой контроллер шагового двигателя с ЧПУ, TB6600

Введение в функции: система сочетает в себе многолетний опыт в дизайне, до этого есть несколько вариантов, данная версия представляет собой сочетание всех предыдущих преимуществ, для подключения простого, Прост в использовании до тех пор, пока сопровождается шаговым двигателем и импульсными источниками питания и аксессуарами, такими как система управления гравировкой, стабильная производительность, дешево, выбор большинства любителей гравировальных машин!

ВыборРисунок ric:

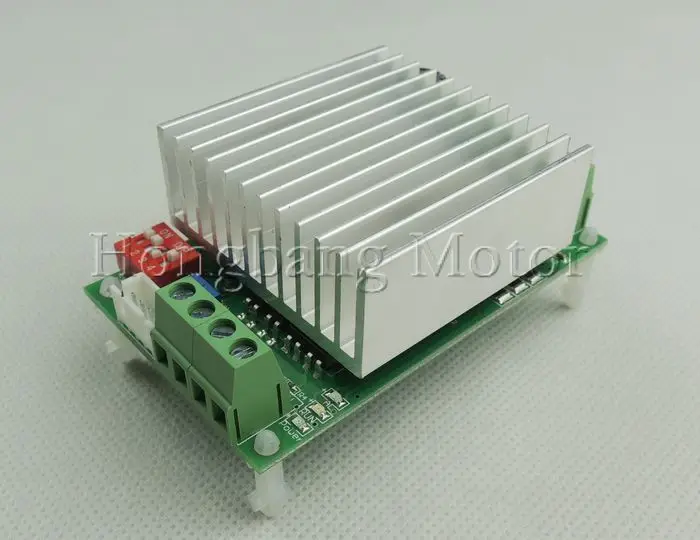

Характеристики:

1. Тип входного питания постоянного тока: 12V ~ 40V;

2. Выходной ток: 0 ~ 4,5а, плавная регулировка;

3. Миркостеп: 1,2,4,8,16;

4. Функция автоматического половинного тока: половину или полный ток можно выбрать через переключатель;

5. Защита формы: перегревающаяся защита, защита от перегрузки по току;

Порты ввода-вывода:

1,24 в +: положительный полюс постоянного тока

2.GND: Катод питания постоянного тока

3.A + A-: шаговый двигатель одна обмотка

4.B + B-: шаговый двигатель, другая обмотка

5.CLK-: шаговый импульсный вход + 5 В (эффективный подъем края, длительность подъема края> 10 мкс)

6.CW-: вход направления шагового двигателя, отключение уровня напряжения, высокий уровень переднего хода, низкий уровень заднего хода

7.ENA-: без двигателя

8.+ 5 В: Общий сигнал

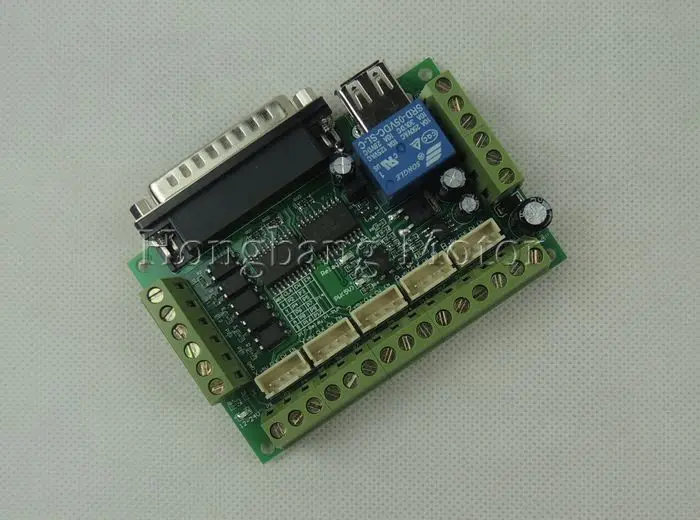

1. Полная поддержка MACH3 и другого компьютерного программного обеспечения для параллельного управления портами.

2. Питание от USB-источника питания и периферийных устройств, разделение фаз для защиты компьютерной безопасности.

3. Периферийное широкое входное напряжение, 12-24 в и функция защиты от обратного хода.

4, весь входной сигнал, светильник Лотос изолирован, к которому можно получить доступ аварийной остановки на ноже, ограничение для защиты безопасности компьютера.

5, весь путь к выходному порту реле, переключатель шпинделя управления. Выходной порт p17mouth.

6. С помощью аналогового преобразователя интерфейса можно контролировать скорость вращения шпинделя с помощью оптопары, изолированной 0-10 В. Порт вывода P1 порт.

7. Откройте все 17 портов, к которым можно получить доступ с помощью привода оптопары, можно управлять 5-осевым шаговым двигателем.

8,P1 как ШИМ-выходы можно управлять с помощью регулятора шпинделя ввода оптопары.

9. Доступен входной уровень общего катода или общего анода для привода 5 В.
