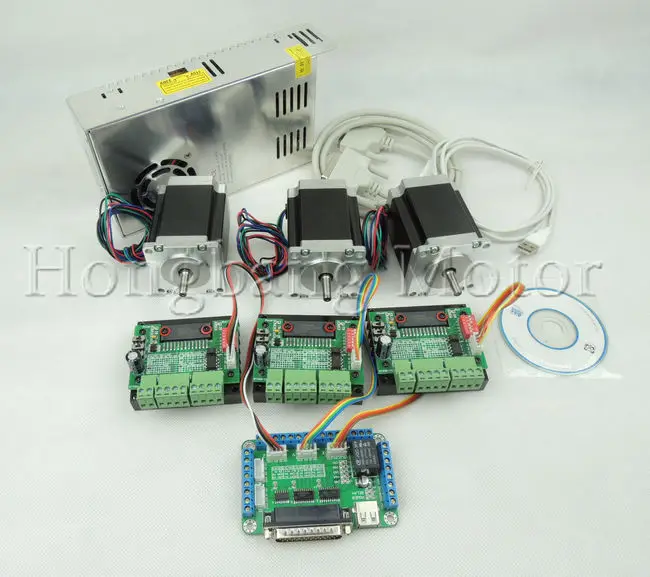

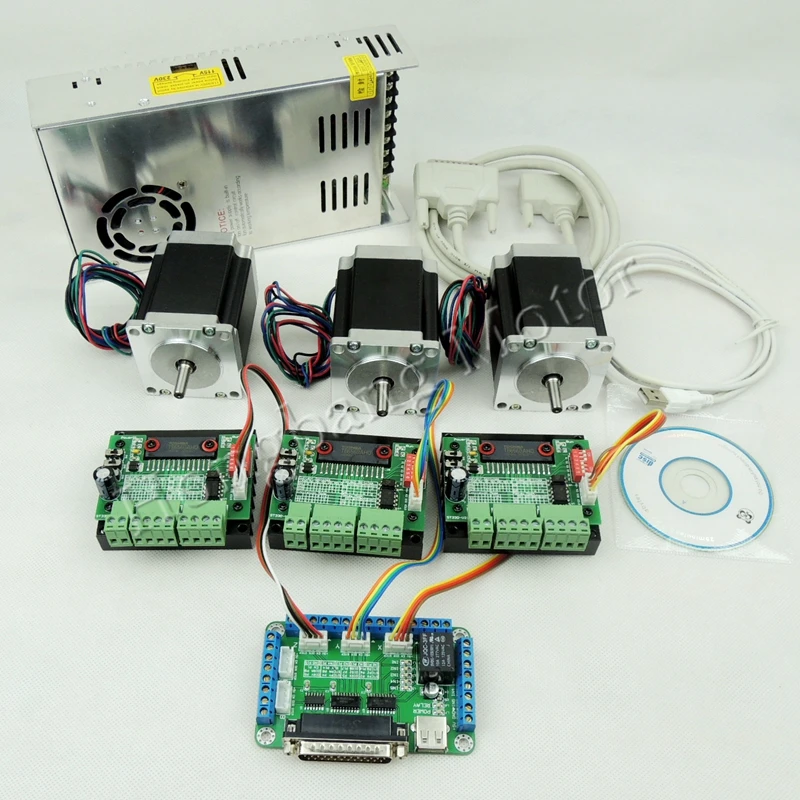

Набор фрезерных станков с ЧПУ, 3 оси, 3 оси TB6560, 1 ось, драйвер шагового двигателя, одна отбойная плата, 3 оси Nema23, 270 унций, один источник питания

Импульсный источник питания 24 В/10 А-1 шт.

Драйвер шагового двигателя 3x1 Axis TB6560

3x57HS76 3A 270 oz/in шаговый двигатель

1x5 осевая коммутационная плата

Параллельный кабель DB25-1 шт.

1 x USB-кабель

3 x сигнальные кабели

Руководство пользователя на английском языке для 3-осевой платы драйвера будет отправлено компакт-диском или электронным письмом

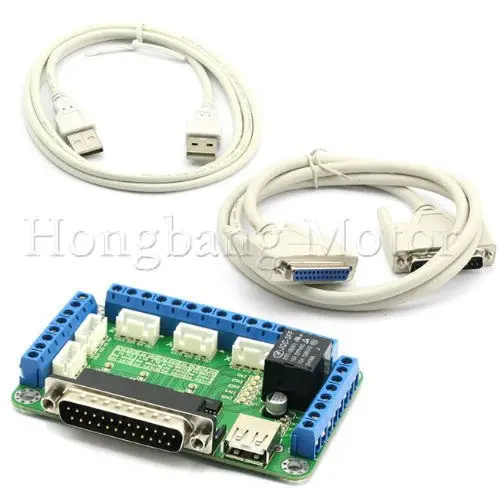

5-осевая коммутационная плата

1. Полная поддержка MACH3, KCAM4, EMC2 и параллельный порт для управления компьютерным программным обеспечением хоста;2. Ведет к всем параллельным портам 12 выходных контактов передачи данных, которые могут контролировать пять шаговых двигателей драйвера;3. С 5-полосным входным интерфейсом может принимать концевой выключатель и переключатель аварийной остановки, сброс и нож;4,5 Входной светодиод указывает на статус входа;5. С помощью релейного управления way 12А, нормально открытые, нормально закрытые выводы, удобное подключение;6. Поставьте блок питания 5V USB или внешний блок питания для облегчения доступа внешнего источника питания;7. На внешнем накопителе включить усиление сигнала, фильтрацию, улучшение обработки;8. Импульс, направление формирования сигнала, повышенная грузоподъемность, скорость передачи данных достигает 10 Мбит/с;9. Выходные контакты с интерфейсом расширения могут 2,54 мм pin 2,54 ммхh-блок;

Одноосевой Драйвер шагового двигателя

1. Использование нового импортного японского чипа Toshiba TB6560;2. В базе использованы плотные зубья радиатора, охлаждение супер, для обеспечения стабильной работы техники;3. Входной сигнал с использованием высокоскоростной оптоизоляции для обеспечения не потери шагов, по которым импульсное направление сигнализирует с одинаковым уровнем 6N137, двойная высокоскоростная оптошка;

4. Разнообразие режимов полу-потока и выбор тока полу-потока, использование более гибкого5. Режим распада регулируется для обеспечения плавного хода двигателя;6. Компактные размеры, размер охлаждающей подставки: 75 мм * 65 мм, размер четырех позиционирующих отверстий для механической установки: 67 мм * 58, диаметр монтажного отверстия 4 мм7. Установить способ подробной таблицы на доске, проста в использовании;8. С защитой от обратного хода, даже если не осторожно, Вилка питания возвращается назад и не сгорает чип, он очень безопасен в использовании.

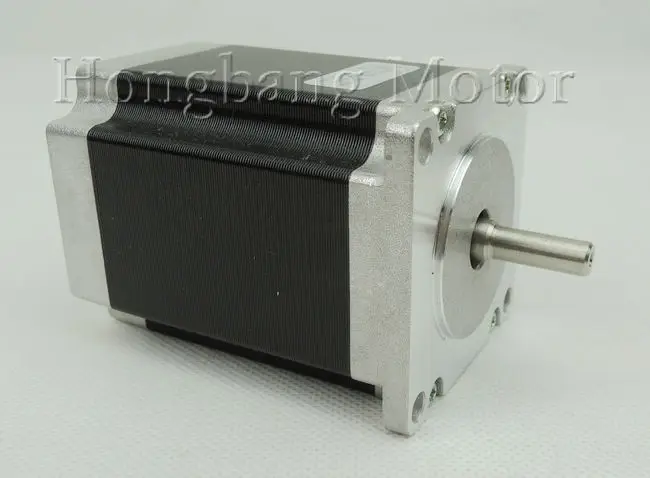

Шаговый двигатель

Модель

JK57HS76-2804

Количество фаз

2 фазы

Количество линий

4 провода

Фазное напряжение

3,08 в

Фазовый ток

3а

Сопротивление

1,1 Ом

Индуктивность

3,6 мгн

Крутящий момент

1,89 Н. М (270 унций)

Диаметр вала

8 мм

Осевая длина

21 мм

Длина стороны

57 мм

Высокий

76 мм

Вес

1100 г

Красный: A +

Синий: A-

Зеленый: B +

Черный: B-

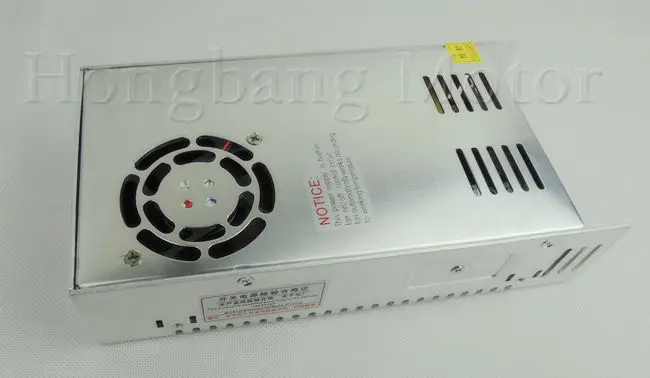

Импульсный источник питания

1. Диапазон входного напряжения переменного тока изменяется переключателем2. Высокая эффективность, высокая надежность

3.100% Испытание на пригорание при полной нагрузке

4. Защита: от короткого замыкания/перегрузки/перенапряжения/перегрева

5. Встроенный вентилятор охлаждения постоянного тока

6. Рабочая частота 25 кГц

7. Входное напряжение: 220 В

8.Выходное напряжение: 24 В

9. Выходной ток: 10А

10.Выходная мощность: 250 Вт

11. Гарантия 1 год

12. Размер: 215*115*50 мм (Д * Ш * В)
