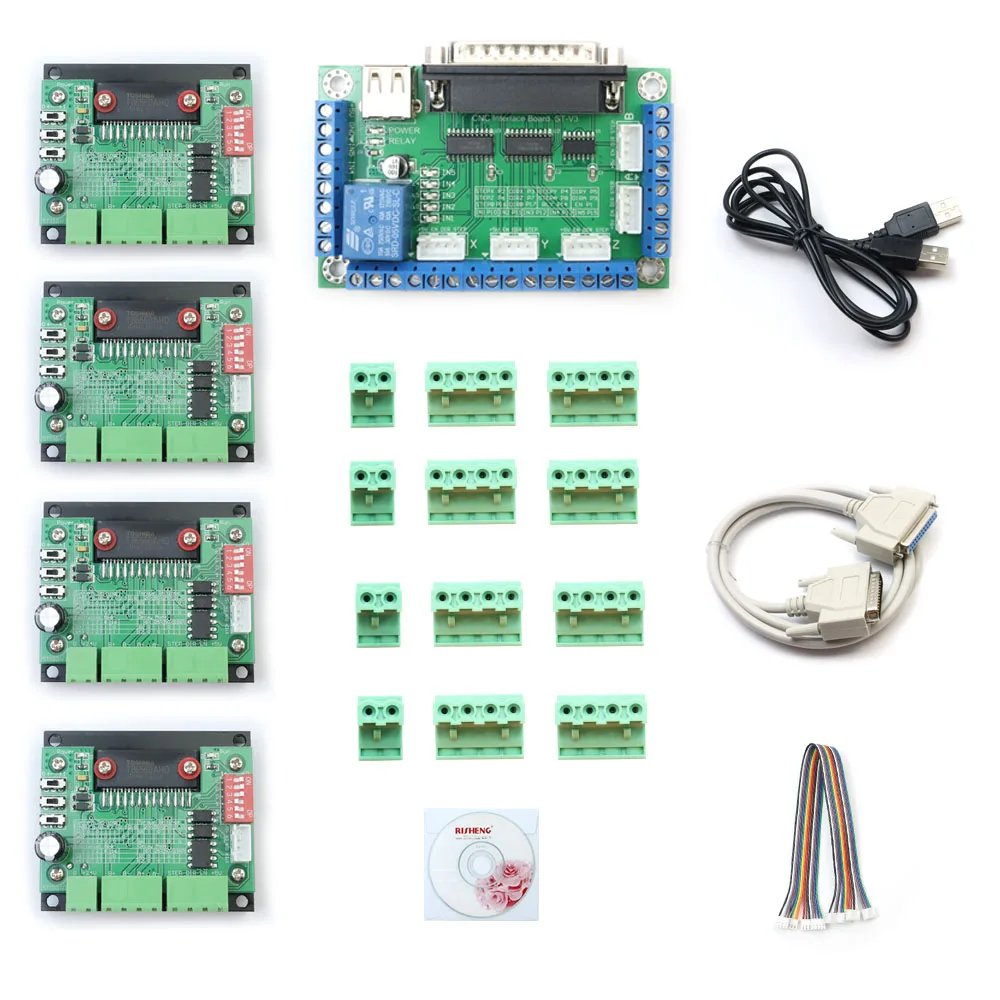

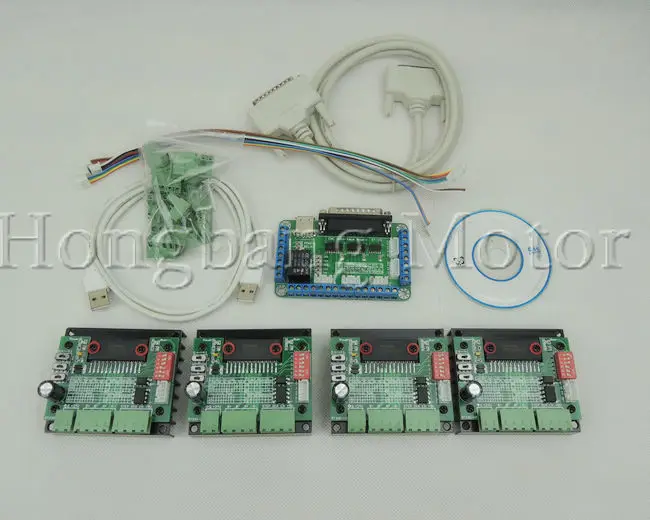

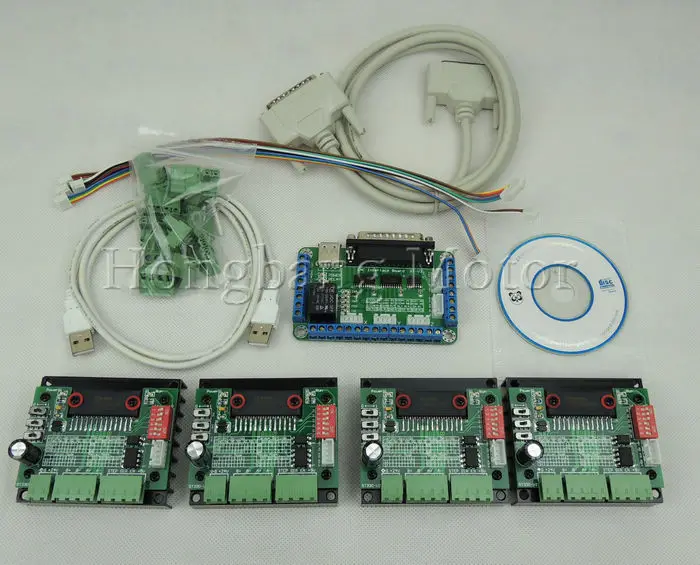

Фрезерный станок с ЧПУ mach3, 4-осевой комплект, TB6560 4-осевой Драйвер шагового двигателя, плата контроллера для nema23 двухфазный, 3 А

4 x одноосевой Драйвер шагового двигателя TB6560

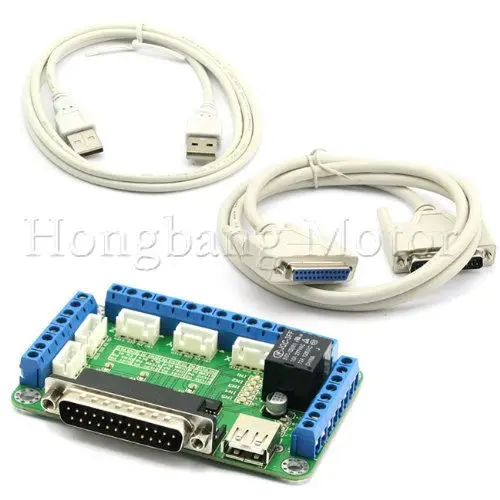

1x5 осевая коммутационная плата

Параллельный кабель DB25-1 шт.

1 x USB-кабель

4 х сигнальных кабеля

Руководство пользователя на английском языке для 3-осевой платы драйвера будет отправлено компакт-диском или электронным письмом

Введение в функции: система сочетает в себе многолетний опыт в дизайне, до этого есть несколько вариантов, данная версия представляет собой сочетание всех предыдущих преимуществ, для подключения простого, Прост в использовании до тех пор, пока сопровождается шаговым двигателем и импульсными источниками питания и аксессуарами, такими как система управления гравировкой, стабильная производительность, дешево, выбор большинства любителей гравировальных машин!

Электрический чертеж:

1. Полная поддержка MACH3, KCAM4, EMC2, программного обеспечения ПК для поддержки параллельного управления портами; 2, ведет к всем параллельным портам всех 12 выходных выводов передачи данных, которые могут контролировать пять шаговых двигателей драйвера; 3, с 5-полосным входным интерфейсом можно получить доступ к концевым выключателям и выключателю аварийной остановки, ножу сброса; 5 входсветодиодный Дов указывает на статус входа; 4. На протяжении всего пути с релейным управлением 12А, нормально открытые, нормально закрытые провода, удобное для пользователя соединение; 5, блок питания с 5V USB блоком питания или внешним блоком питания для облегчения доступа внешнего блока питания; На внешнем диске включить усиление сигнала, фильтрацию, улучшение обработки; 6, импульс, направление формирования сигнала, усиленная с грузоподъемностью, скорость передачи данных достигает 10 Мбит/с; 7, выходной контакт с интерфейсами расширения может 2,54 мм pin 2,54 мм XH-блок;

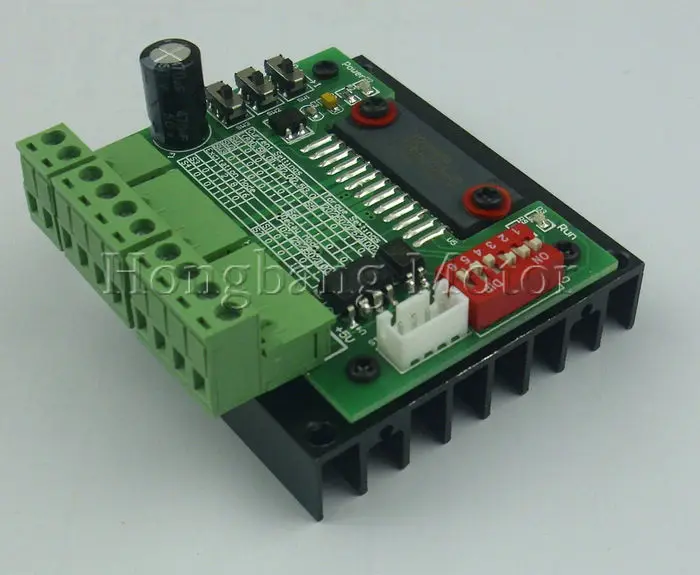

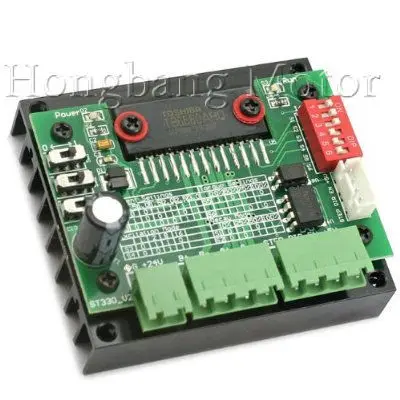

1, использование нового импортного японского чипа Toshiba TB6560 (замаскировка); 2, в базе использованы плотные зубья радиатора, охлаждение супер, для обеспечения стабильной работы оборудования; 3, входной сигнал с использованием высокоскоростной оптоизоляции для обеспечения не потери шагов, что сигнал направления импульса с одинаковым уровнем 6N137, двойная высокоскоростная оптопара; 4. Разнообразие режимов полу-потока и выбор тока полу-потока, использование более гибкого 5, режим распада регулируется для обеспечения плавного хода двигателя; 6., утонченный внешний вид размер охлаждающей подставки Размер: 75 мм * 65 мм, четыре механических установки Размер позиционирования отверстия: 67 мм * 58, диаметр монтажного отверстия составляет 4 мм 7, установить способ подробной таблицы на доске, проста в использовании; 8, с защитой от обратного хода, даже если не осторожно, Вилка питания обратно и не будет гореть чип, использование безопаснее.
