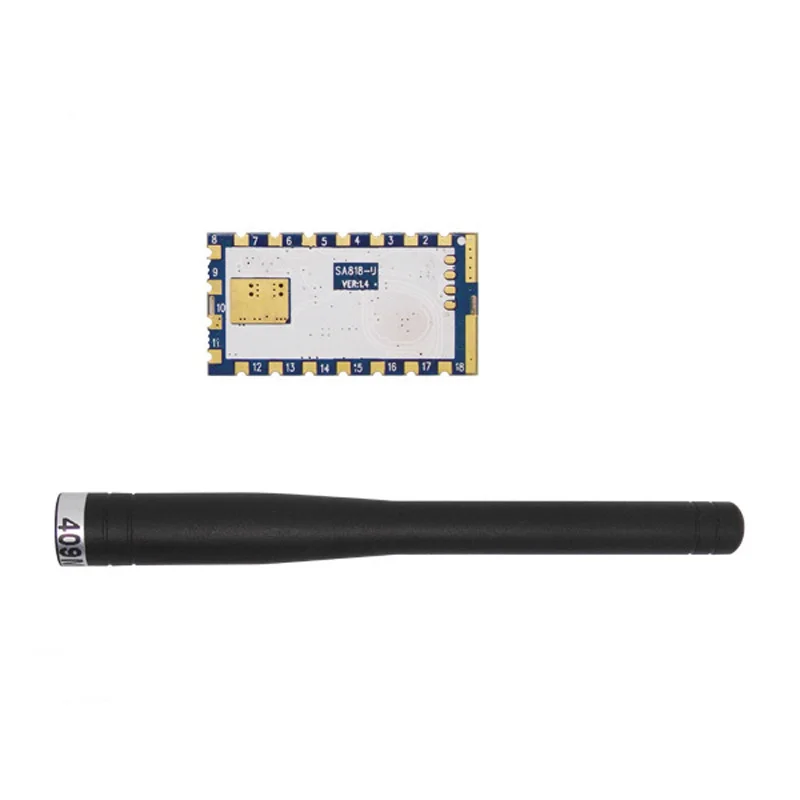

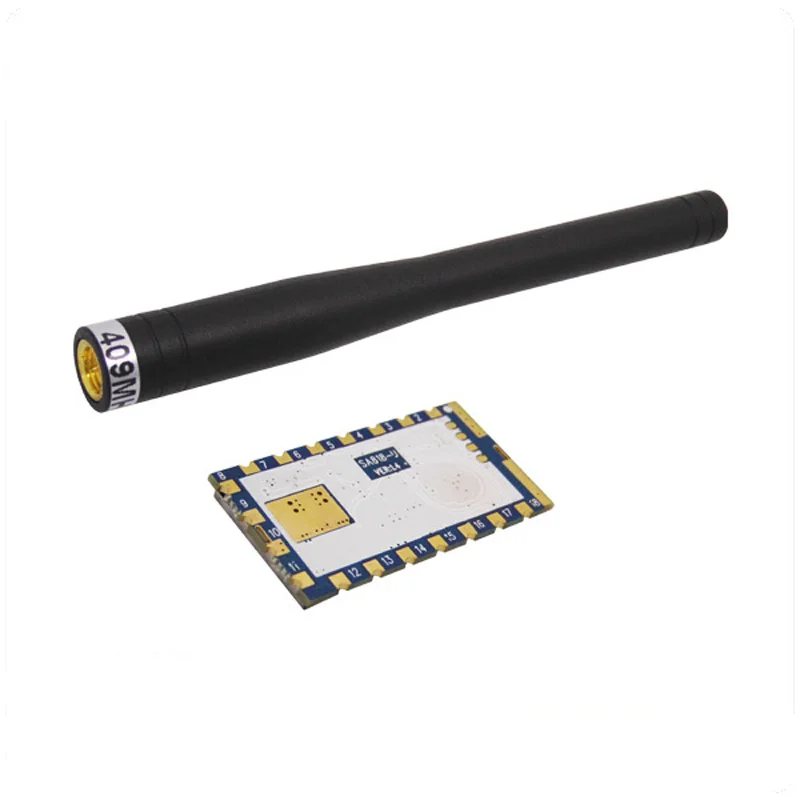

(10pcslot) Arduino Uno UHF Walkie Talkie RF Module SA818+409MHz UHF Antenna For Intercom

Са818Это недорогой и высокопроизводительный интегрированный модуль рации. Этот модуль является модулем рации 2-го поколения и модернизированной версией SA808.SA818 поставляется со встроенным высокопроизводительным микроконтроллером, узкополосным радиочастотным трансивером и стандартным интерфейсом UART. Он прост в использовании. Пользователям нужно только добавить внешний аудио усилитель, микрофон и динамик, тогда он станет профессиональной рацией с выходом 1 Вт. На открытой местности легко достигает расстояния связи 3,5-5 км. Упрощенный интерфейс и сверхмалый размер делают этот модуль широко используемым в различных приложениях и удобно встроенным в различные портативные устройства.

Есть два диапазона частот SA818: SA818-U и SA818-V. Единственное отличие-Частотный диапазон. Остальные такие же, включая размер модуля, интерфейс, протокол программного обеспечения и т. д. Диапазоны частот двух модулей:

SA818-U: диапазон U, 400-480 МГцSA818-V: Диапазон V, 134-174 МГц

(По этой ссылке заказ SA818-U)

Для VHF V Band walkie talkie module SA818-V, пожалуйста, нажмите здесь

Http://www.aliexpress.com/store/product/2pcs-SA818-high-integrated-Embedded-walkie-talkie-module/1261107_32271043520.html

Характеристики:

Примечание: На SA818-U такой же внешний вид, как и на SA818-V, просто две разные версии в соответствии с частотой.

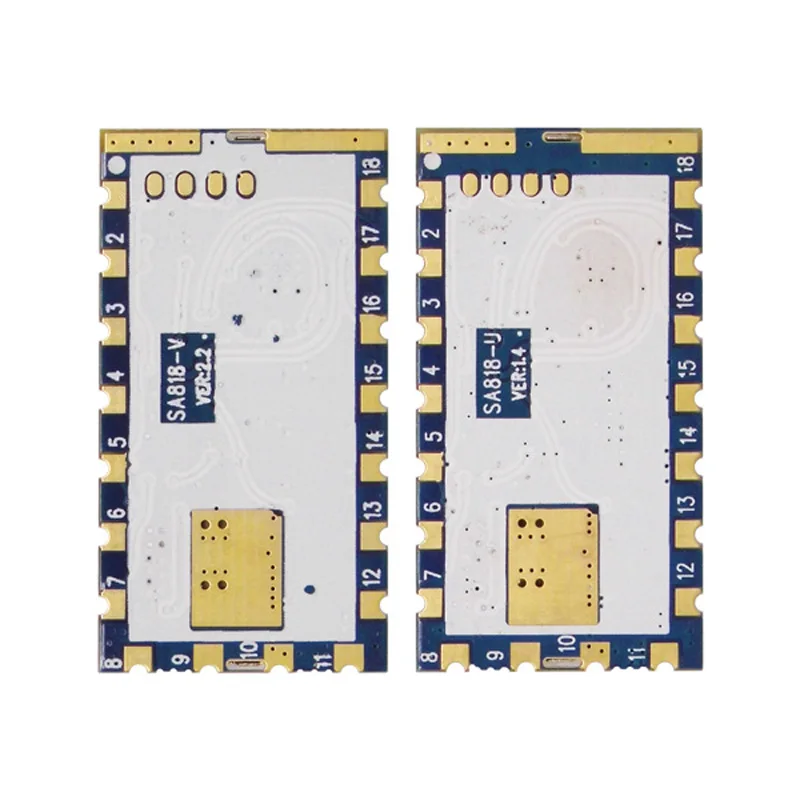

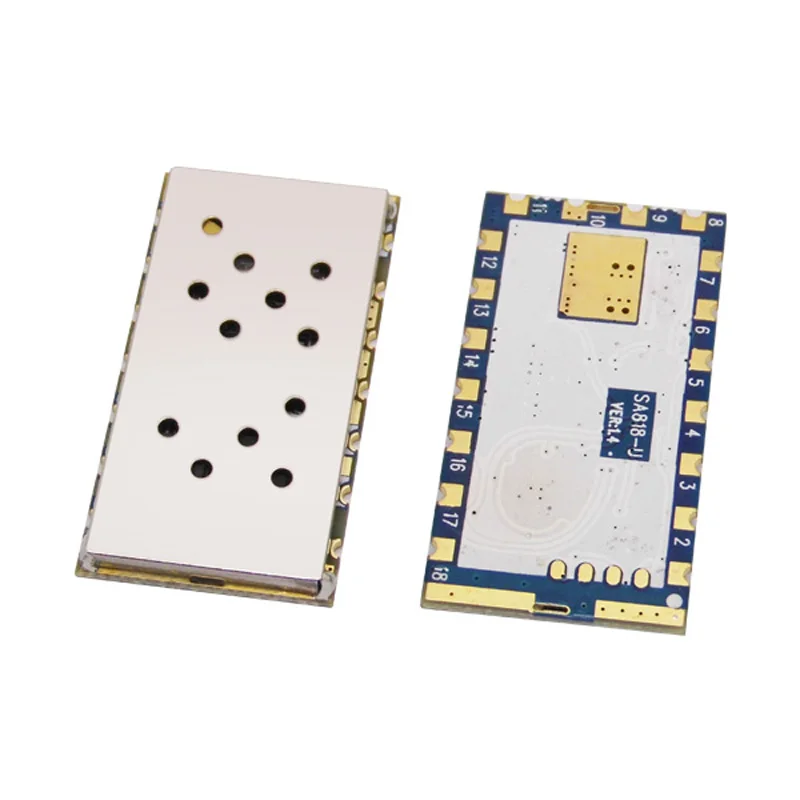

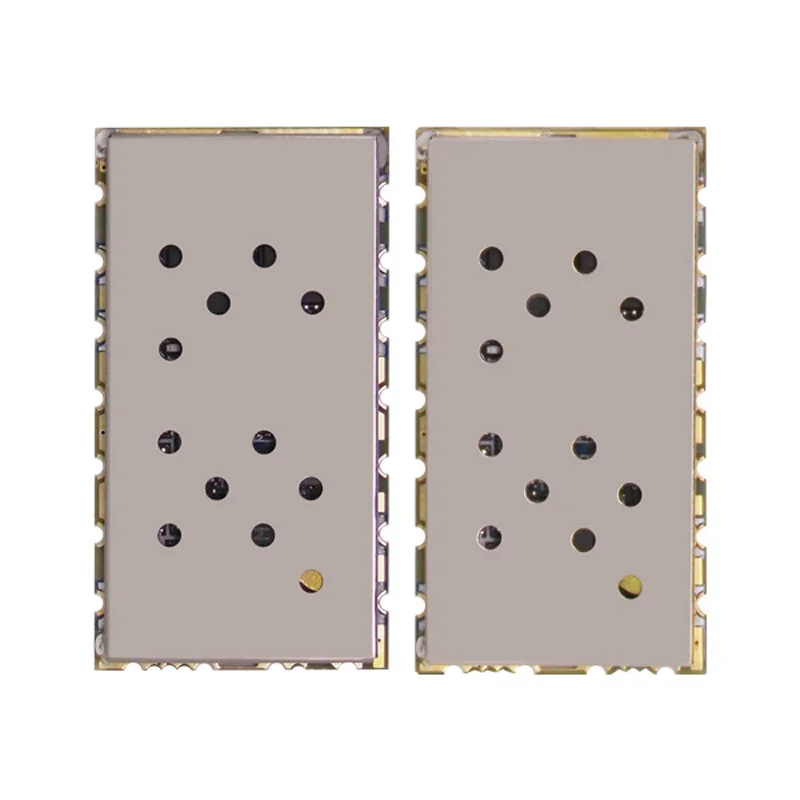

Демонстрация товара

Внутренняя блочная схема

Схема

Определение контактов

Номер контакта

Имя булавки

Состояние ввода-вывода

Описание

1

Включение аудио

О

Подключается к аудио усилителю мощности. Когда модуль работает, он может автоматически управлять дополнительным аудиоусилителем, он выдаст низкий уровень для включения усилителя и высокий уровень для выключения усилителя.

2

NC

Не подключен

3

AF_OUT

Аудиовыход

4

NC

Не подключен

5

PTT

Я

Вход модуля, управление передачей/приемом, «0» заставляет модуль вводить штат Техас; И «1» в состояние Rx

6

PD

Я

Регулятор отключения питания, "0" для режима отключения питания; "1" для нормальной работы

7

H/L

Я

Управление высокой/низкой выходной мощностью; Оставьте открытым для высокой выходной мощности, низкого уровня до низкой выходной мощности. (Пожалуйста, обратите внимание: Этот pin-код не может быть подключен к VDD или высокому уровню вывода cmos)

8

VDD

Подключение питания положительный

9

GND

Заземление

10

GND

Заземление

11

NC

Не подключен

12

Муравей

Подключение антенны 50 Ом

13,14,15

NC

Не подключен

16 дюймов

RXD

Я

RXD модуля и подключение к внешнему TXD

17

TXD

О

TXD модуля и подключение к внешнему RXD

18

MIC_IN

Микрофон или линейный вход

Механические Размеры

Коммуникационный прототип:

Модуль SA818 предоставляет пользователям стандартный интерфейс Uart для настройки параметров. Он очень прост в использовании. Для получения подробной информации обратитесь за помощью к соответствующему инженеру по продажам.

Приложение:

У нас есть демонстрационная плата (которую нужно купить покупателю в нашем магазине), чтобы клиенты могли отладить программное обеспечение, проверить все функции и измерить расстояние. Рисунок показан ниже:
