2 шт., флуоресцентная рация UFH, 400 480 МГц

SA818Это недорогой и высокопроизводительный интегрированный модуль walkie talkie. Этот модуль 2-го поколения модуля walkie talkie и модернизированная версия SA808.SA818 поставляется со встроенным высокопроизводительным микроконтроллером, узким диапазоном радиочастотного трансивера и стандартным интерфейсом UART. Он прост в использовании. Пользователям нужно только добавить внешний аудио усилитель, микрофон и динамик, затем он становится профессиональной рация с выходом 1 Вт. (На открытой местности), он может легко достичь 3,5-5 км дальность связи. Благодаря упрощенному интерфейсу и сверхмалому размеру этот модуль широко используется в различных приложениях и удобно встроен в различные портативные устройства.Есть два диапазона частот SA818: SA818-U и SA818-V. Разница только в частотном диапазоне. Другие одинаковые, включая размер модуля, интерфейс, протокол программного обеспечения и т. д. Диапазоны частот двух модулей:

SA818-U: U band, 400-480 МГцSA818-V: полоса V, 134-174 МГц

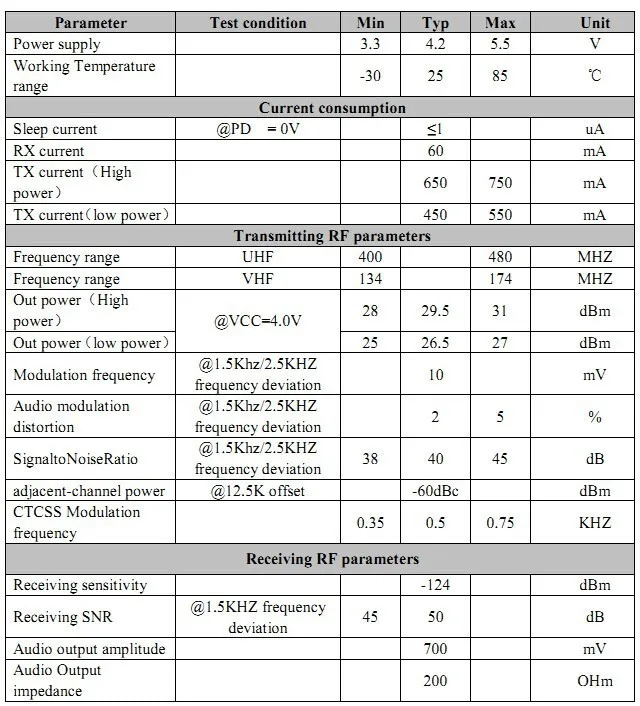

Характеристики:

Частотный диапазон: SA818-U (SA818S-U) : 400 ~ 480 МГц (УВЧ)

Частота Tx и Rx, Tx andRxCTCSS,CDCSS можно установить отдельно.

Ширина ремешка: 12,5/25 кГц

Выходная мощность до 1 Вт

Дальность передачи до 3,5 до 5 kminOpen зона

Чувствительность: - 124 дБм

Маленький размер

Встроенный EEPROM, данные остаются неизменными даже выключены

38 CTCSS

166 CDCSS

8 уровневый скворч

8 регулируемый объем

Высокая/низкая мощность опционально (500 МВт)-1 Вт

Широкий диапазон рабочего напряжения 3,3 до 5,5 V

1 ppm KDS TCXO кристалл

Маленькая рация

Невидимая Система внутренней связи

Спортивные товары

Строительство системы безопасности

Система аудио наблюдения

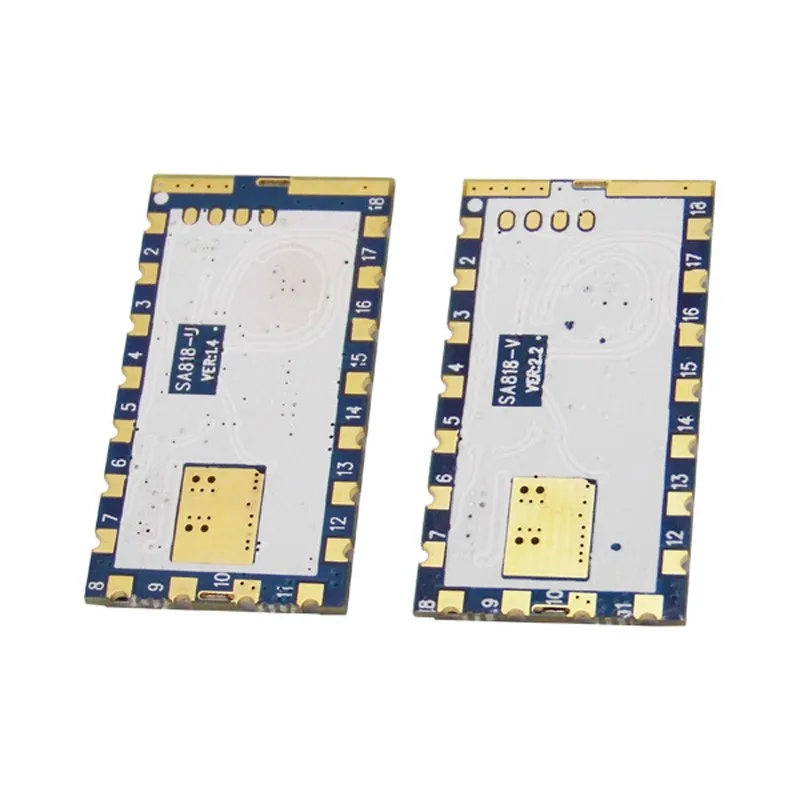

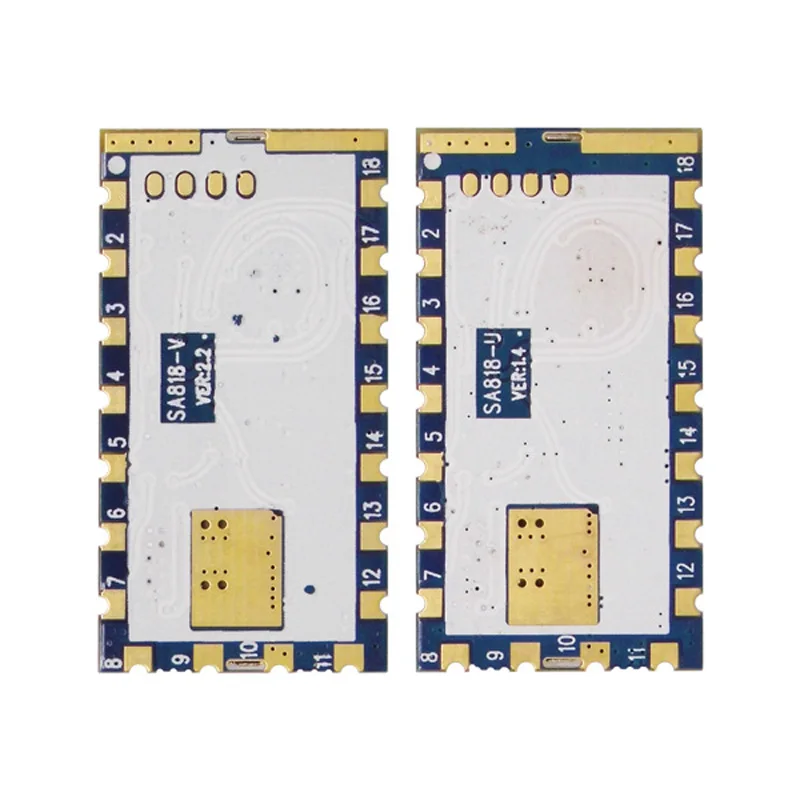

Примечание: SA818-U такой же внешний вид, как SA818-V, только две разных версии в соответствии с частотным диапазоном.

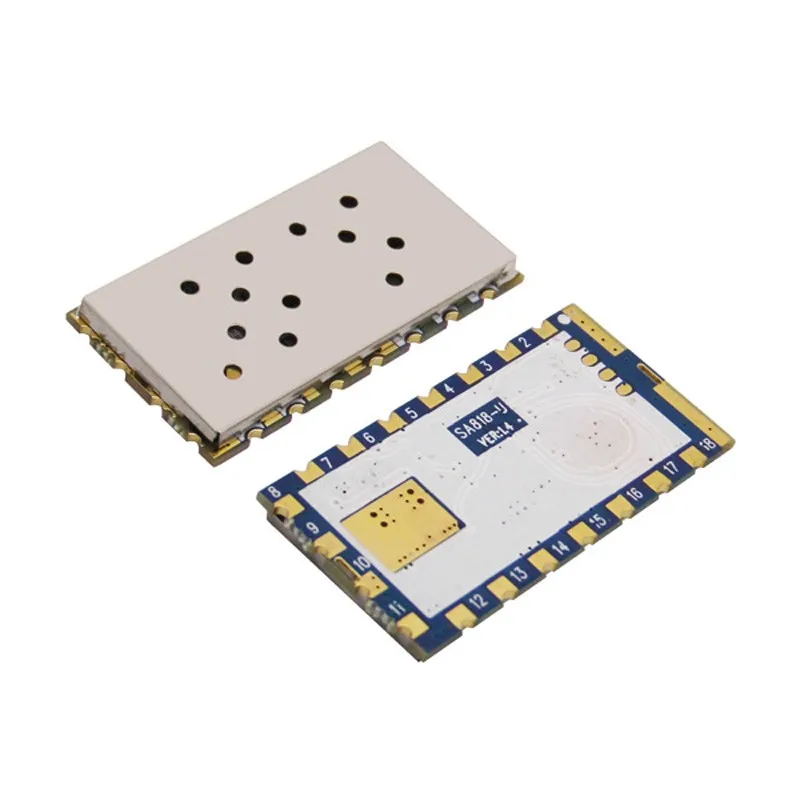

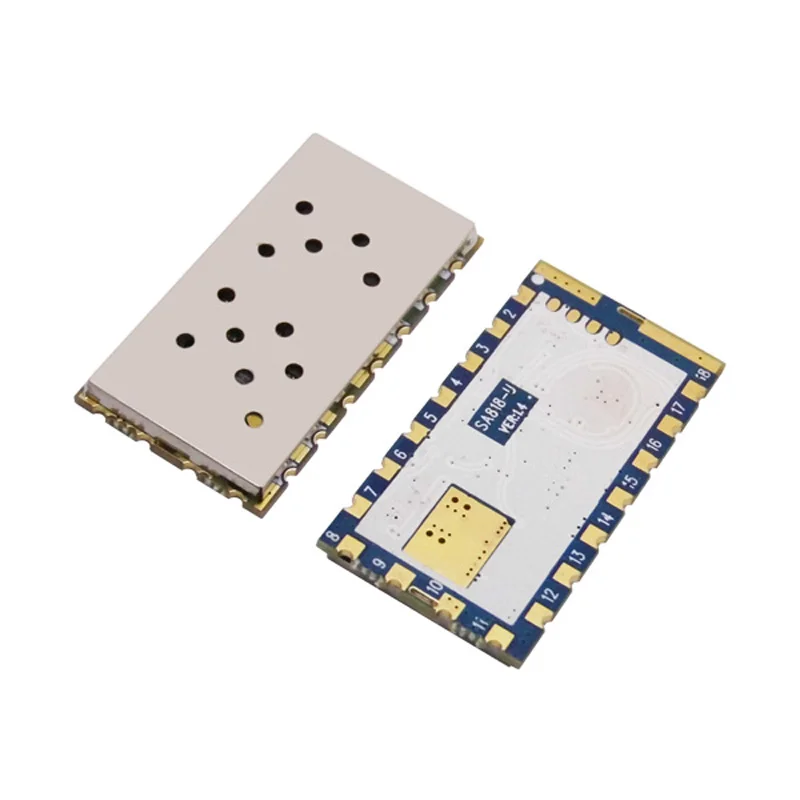

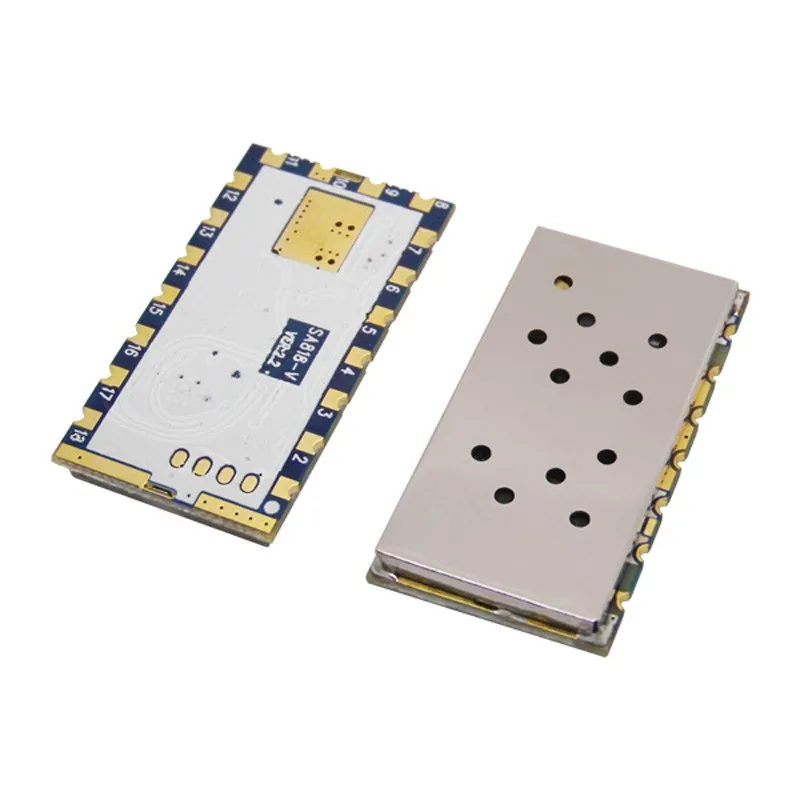

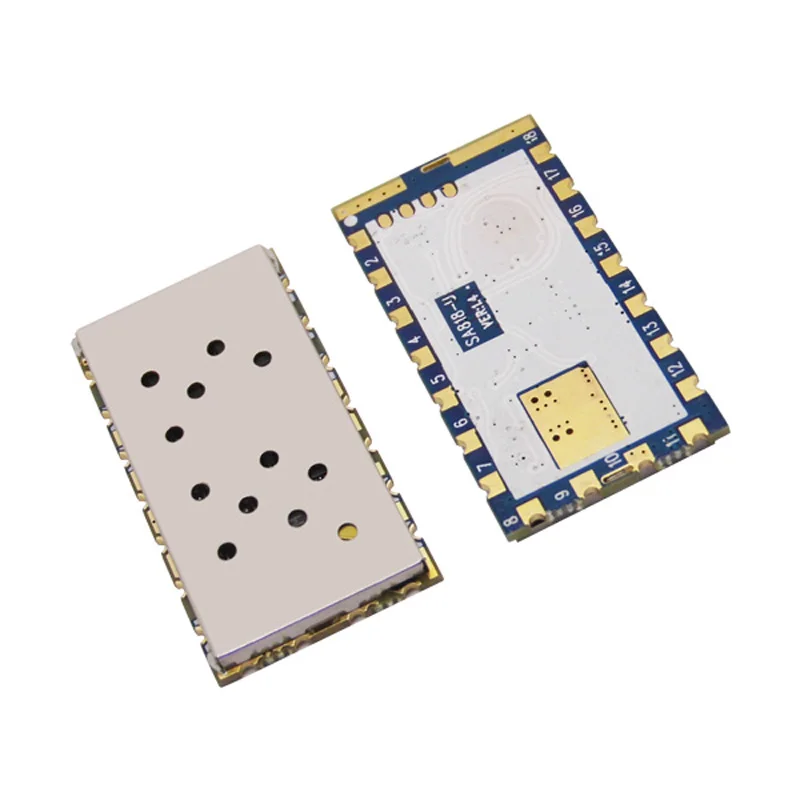

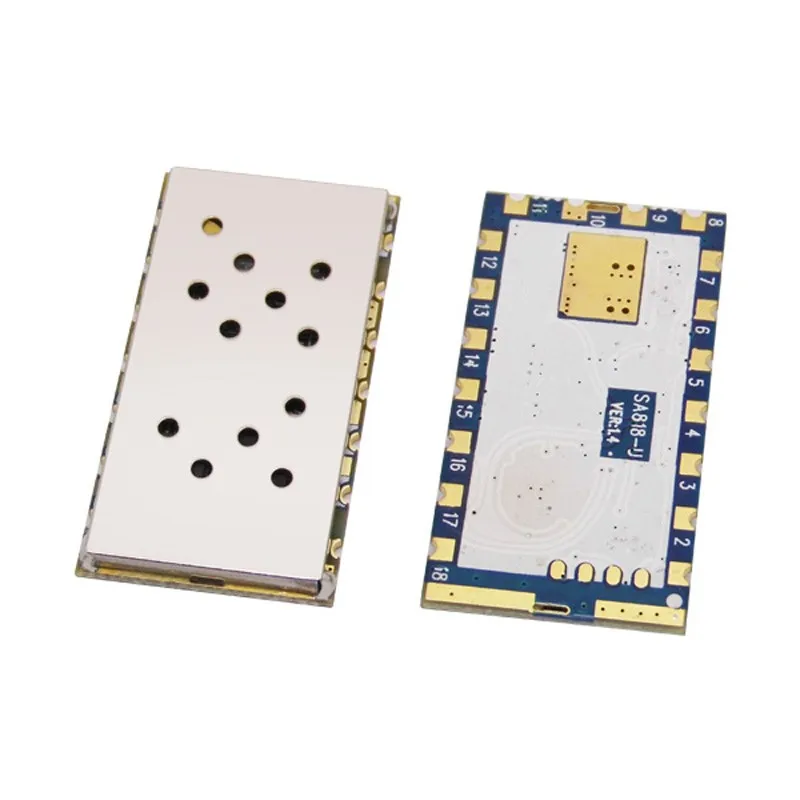

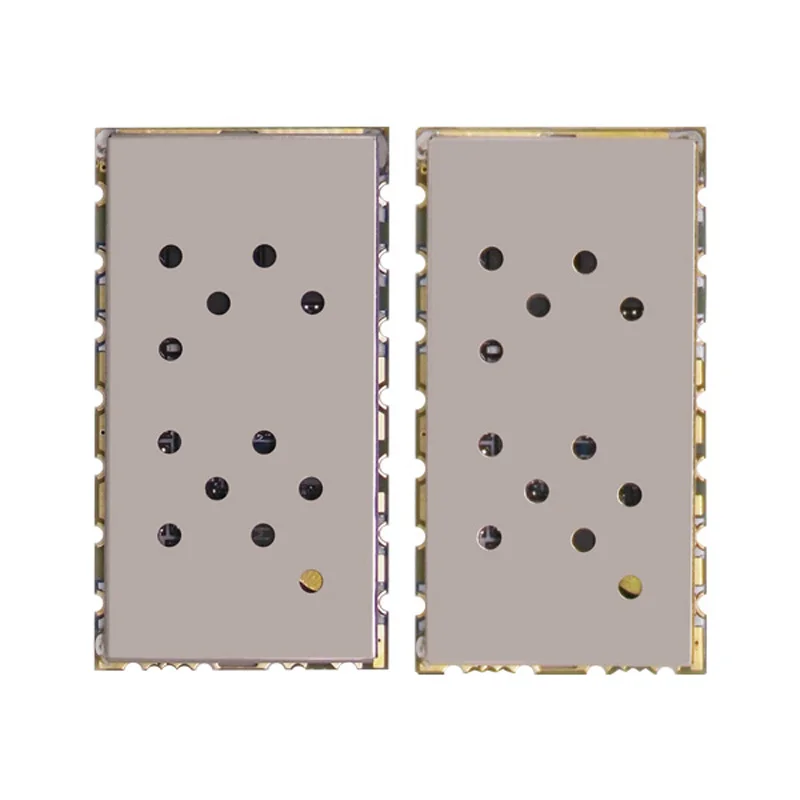

Демонстрация товара

Схема внутреннего блока

Схема

Определение штифта

Контактный номер.

Контактное имя

Состояние ввода/вывода

Описание

1

Включение аудио

О

Подключен к аудиоусилителю мощности. Когда модуль работает, он может автоматически управлять дополнительным аудио усилителем, он будет выводить низкий уровень, чтобы включить усилитель и высокий уровень, чтобы выключить усилитель.

2

NC

Не connceted

3

AF_OUT

Аудиовыход

4

NC

Не connceted

5

ПТТ

I

Модуль ввода, передачи/приема управления, "0" заставить модуль войти в штат Техас; И "1" в состояние Rx

6

PD

I

Управление отключением питания, "0" для режима отключения питания; "1" для нормальной работы

7

Ч/л

I

Высокая/низкая выходная мощность управления; Оставить открытым для высокой выходной мощности, низкий уровень до низкой выходной мощности. (Пожалуйста, обратите внимание: Этот pin не может быть подключен к VDD или высокий уровень cmos выход)

8

VDD

Положительная Мощность подключения

9

GND

Заземление

10

GND

Заземление

11

NC

Не connceted

12

Муравей

Подключение 50 Ом антенны

13,14,15

NC

Не connceted

16

RXD

I

RXD модуля и подключение к внешнему TXD

17

TXD

О

TXD модуля и подключение к внешнему RXD

18

MIC_IN

Микрофон или линейный вход

Механические Размеры

Коммуникационный прототип:

Модуль SA818 Обеспечивает стандартный интерфейс Uart для пользователей для настройки параметров. Он очень прост в использовании. Для получения подробной информации свяжитесь с соответствующим инженером по продажам для получения помощи.

Приложение:

Как проверить и настроить SA818 walkie talkie модуль?

У нас есть демонстрационная плата (которая требует от покупателя покупки в нашем магазине) для клиентов для отладки программного обеспечения, тестирования всех функций и измерения расстояния. На рисунке показано, как показано ниже:
