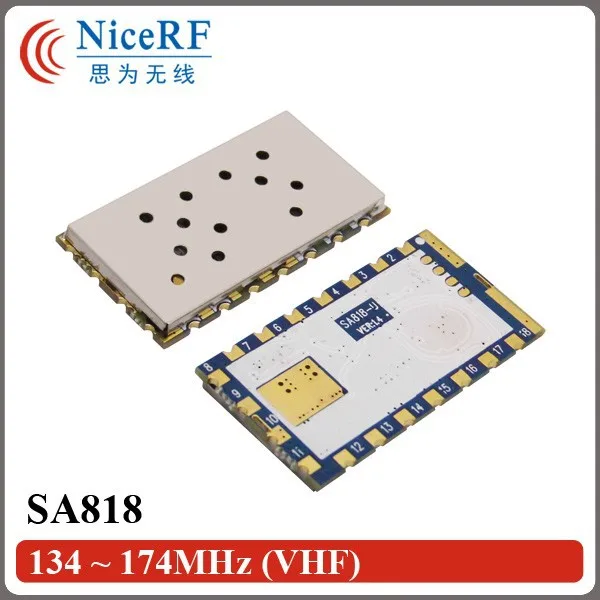

4 шт., встроенная рация 134 174 МГц (VHF)

Описание

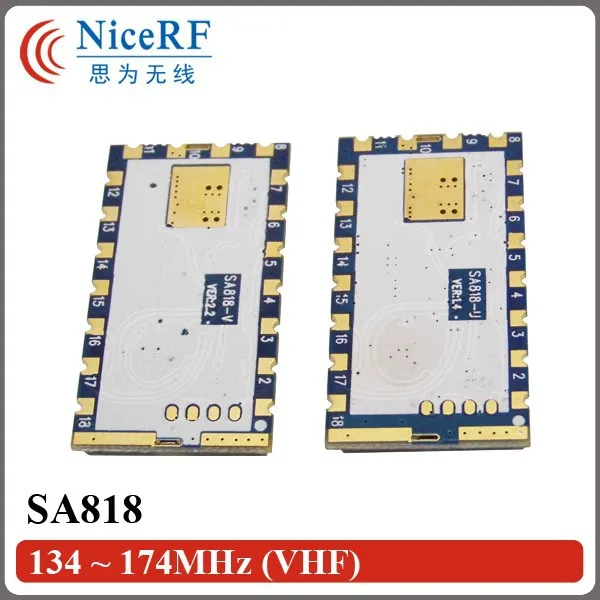

SA818-это недорогой и высокопроизводительный интегрированный модуль walkie talkie, это модуль 2-го поколения модуля walkie talkie, а обновленная версия SA808,SA818 поставляется со встроенным высокопроизводительным микроконтроллером.

Узкий радиочастотный трансивер и стандартный интерфейс UART. Он прост в использовании. Пользователям нужно только добавить внешний аудио усилитель, микрофон и динамик, затем он становится профессиональной рация с выходом 1 Вт. (На открытой местности). Он может легко достичь 3,5 км дальность связи. Упрощенный интерфейс и Ультра маленький размер делают этот модуль широко используется в различных приложениях и удобно встроен в различные портативные устройства.

Есть два диапазона частот SA818: SA818-U и SA818V. Разница только в частотном диапазоне, другие одинаковы, включая размер модуля, интерфейс, протокол программного обеспечения и т. д. Два диапазона частот модулей:

SA818-U: u-образный диапазон 400-480 МГц

SA818-V: V band 134-174MHz

Эта ссылка для заказа SA818-V

Характеристики:

Особенности:

* Диапазон частот:

SA818-U: 400 ~ 480 МГц (УВЧ)

SA818-V : 134 ~ 174 МГц (VHF)

* Частота Tx и Rx, Tx andRxCTCSS,CDCSS можно установить отдельно.

* Ширина ремешка 12,5/25 кГц

* Выходная мощность до 1 Вт

• Дальность передачи до 3,5 до 5 kminOpen зона

* Чувствительность: - 124 дБм

* Маленький размер

* Встроенный EEPROM, данные остаются неизменными даже выключены

* 38 CTCSS

* 166 CDCSS

* 8 уровневый скворч

* 8 регулируемый объем

* Высокая/низкая мощность опционально (500 МВт)-1 Вт

• Широкий диапазон рабочего напряжения 3,3 до 5,5 V

* 1 ppm KDS TCXO кристалл,

Применение:

* Маленькая рация* Невидимая Система внутренней связи

* Спортивные товары

* Строительство системы безопасности

* Аудио система наблюдения

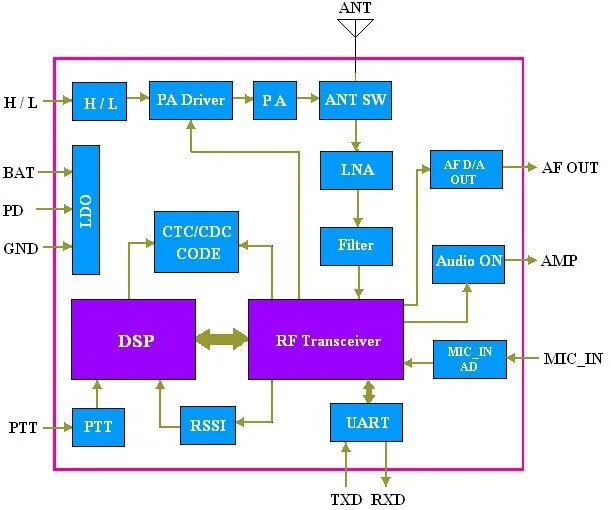

Внутренний блок:

Шемматик:

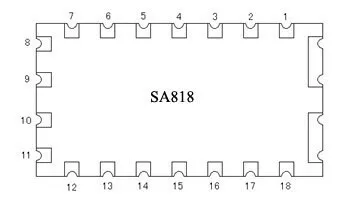

Выход:

Контактный номер.

Контактное имя

Состояние ввода/вывода

Описание

1

Включение аудио

О

, Подключен к аудио усилителю мощности. Когда модуль работает, он может автоматически управлять дополнительным аудио усилителем, он будет выводить низкий уровень, чтобы включить усилитель и высокий уровень, чтобы выключить усилитель.

2

NC

Не connceted

3

AF_OUT

Аудиовыход

4

NC

Не connceted

5

ПТТ

I

Модуль ввода, передачи/приема управления, "0" заставить модуль войти в штат Техас; И "1" в состояние Rx

6

PD

I

Управление отключением питания, "0" для режима отключения питания; "1" для нормальной работы

7

Ч/л

I

Высокая/низкая выходная мощность управления; Оставить открытым для высокой выходной мощности, низкий уровень до низкой выходной мощности. (Пожалуйста, обратите внимание: Этот pin не может быть подключен к VDD или высокий уровень cmos выход)

8

VDD

Положительная Мощность подключения

9

GND

Заземление

10

GND

Заземление

11

NC

Не connceted

12

Муравей

Подключение 50 Ом антенны

13,14,15

NC

Не connceted

16

RXD

I

RXD модуля и подключение к внешнему TXD

17

TXD

О

TXD модуля и подключение к внешнему RXD

18

MIC_IN

Микрофон или линейный вход

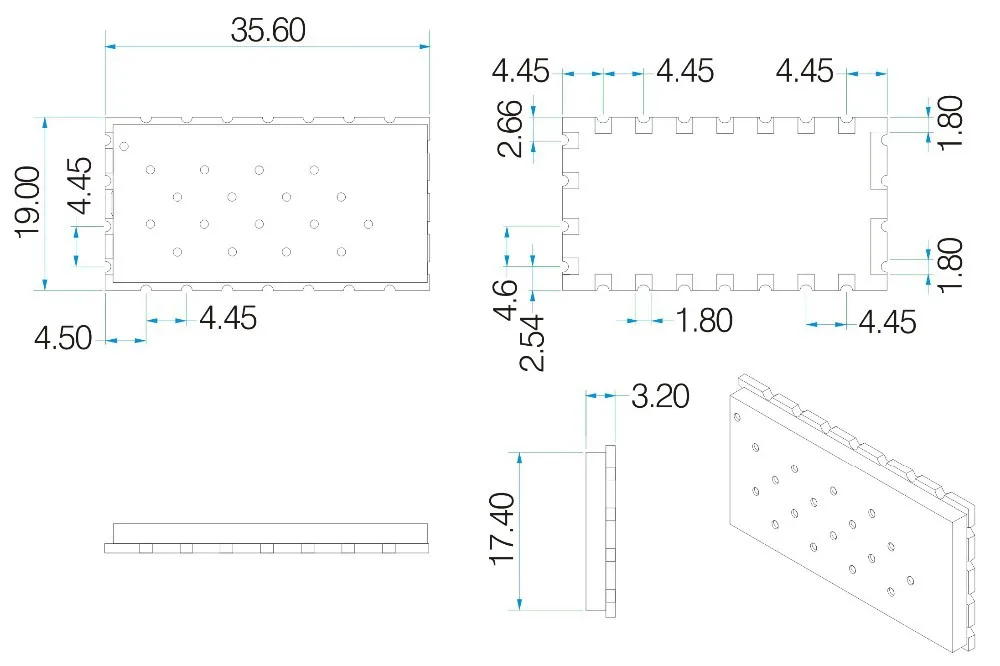

Механические Размеры:

Время доставки1. Заказ образца: 1-3 дня2. Обычный заказ: 3-7 дней3.OEM/ODM заказ: 7-15 дней Гарантия1.100% тест низкий чем 0.05% бракованный тариф2. Гарантия 6 месяцев

Минимальная партия1. Заказ образца: 2 шт.

2. Минимальный заказ: 50 шт.2. Заказ ODM: более 10000 штук

Послепродажное обслуживание1. Дайте замену, если есть вопрос качества части в будущем заказе2. Оцените таможенный риск и выберите самую безопасную транспортную компанию в разный период3.Fllow статус время от времени до того, как товары прибудут в руки клиента
