4 шт.лот SA818 -V 134 174 МГц (VHF) модуль рации 1 Вт 3,5 км-5 км Расстояние RDA1846S 400 480 МГц (UHF);134 174 МГц (VHF)

SA818Это недорогой и высокопроизводительный интегрированный модуль walkie talkie. Этот модуль 2-го поколения модуля walkie talkie и модернизированная версия SA808.SA818 поставляется со встроенным высокопроизводительным микроконтроллером, узким диапазоном радиочастотного трансивера и стандартным интерфейсом UART. Он прост в использовании. Пользователям нужно только добавить внешний аудио усилитель, микрофон и динамик, затем он становится профессиональной рация с выходом 1 Вт. (На открытой местности), он может легко достичь 3,5-5 км дальность связи. Благодаря упрощенному интерфейсу и сверхмалому размеру этот модуль широко используется в различных приложениях и удобно встроен в различные портативные устройства.

Есть два диапазона частот SA818: SA818-U и SA818-V. Разница только в частотном диапазоне. Другие одинаковые, включая размер модуля, интерфейс, протокол программного обеспечения и т. д. Диапазоны частот двух модулей:

SA818-U: U band, 400-480 МГцSA818-V: полоса V, 134-174 МГц

(Здесь эта ссылка для заказа SA818-V)

Для UHF U Band walkie talkie module SA818-U, пожалуйста, нажмите здесь

Http://www.aliexpress.com/item/4pcs-SA818-U-400-480-MHz-UHF-high-integrated-Embedded-walkie-talkie-module/32271123758.html

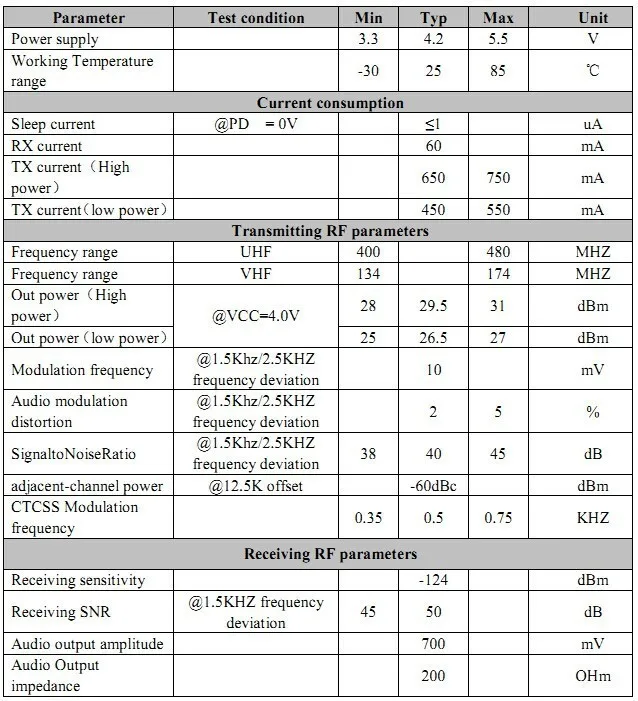

Технические характеристики:

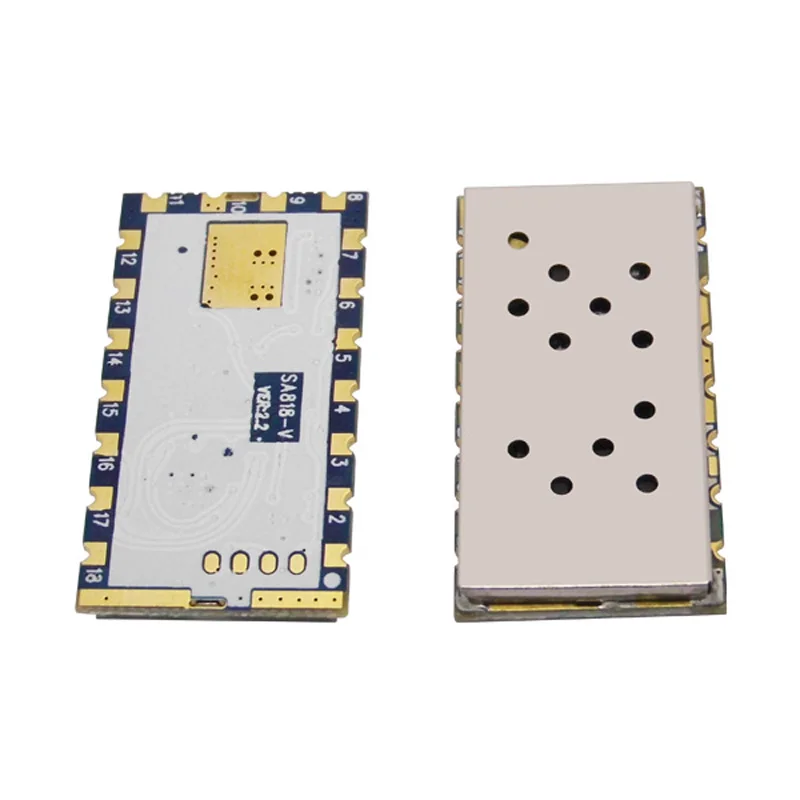

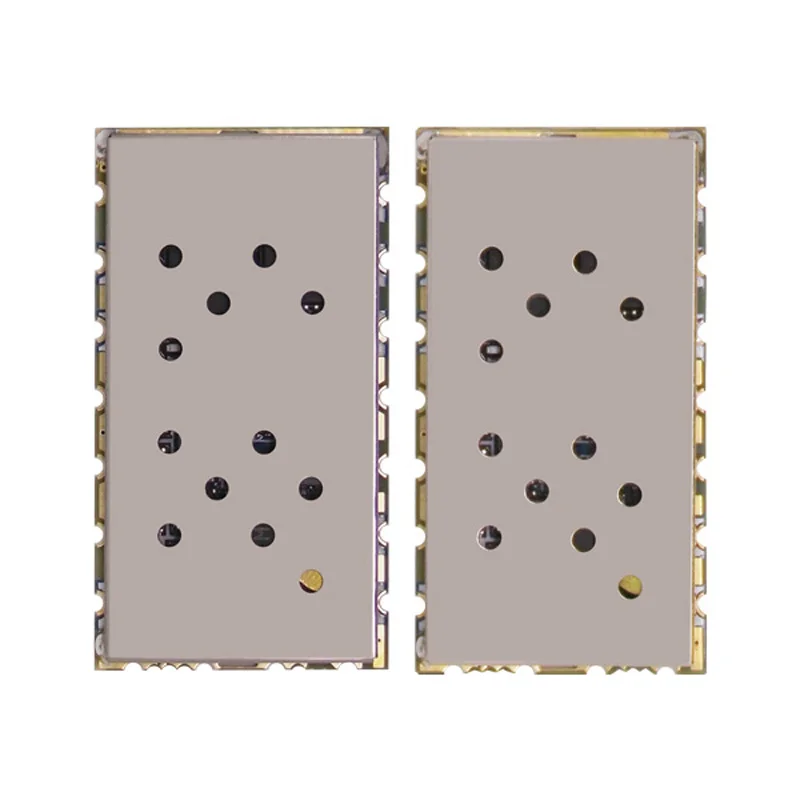

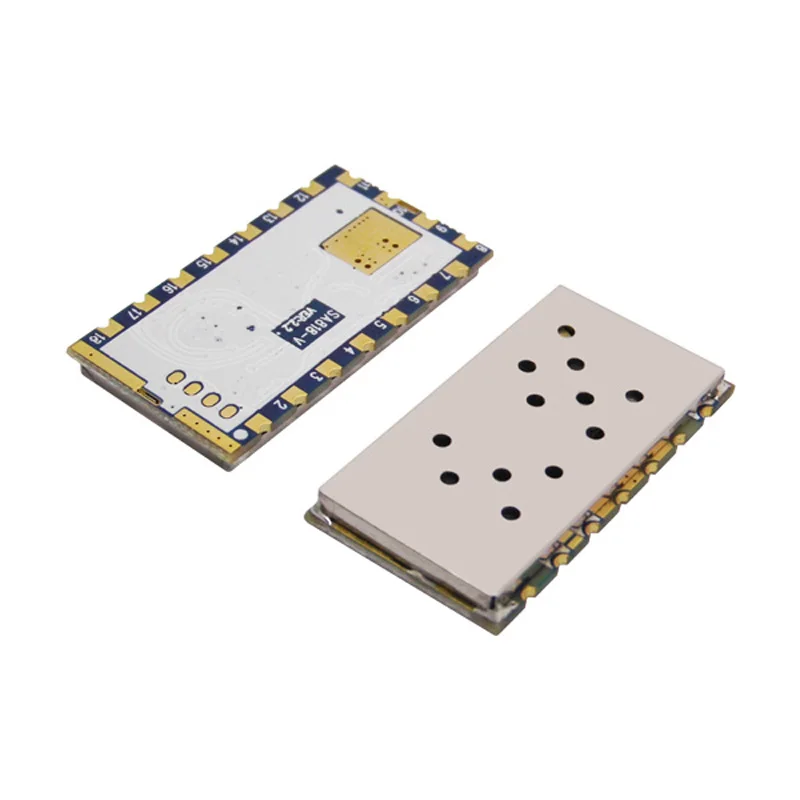

Демонстрация товара

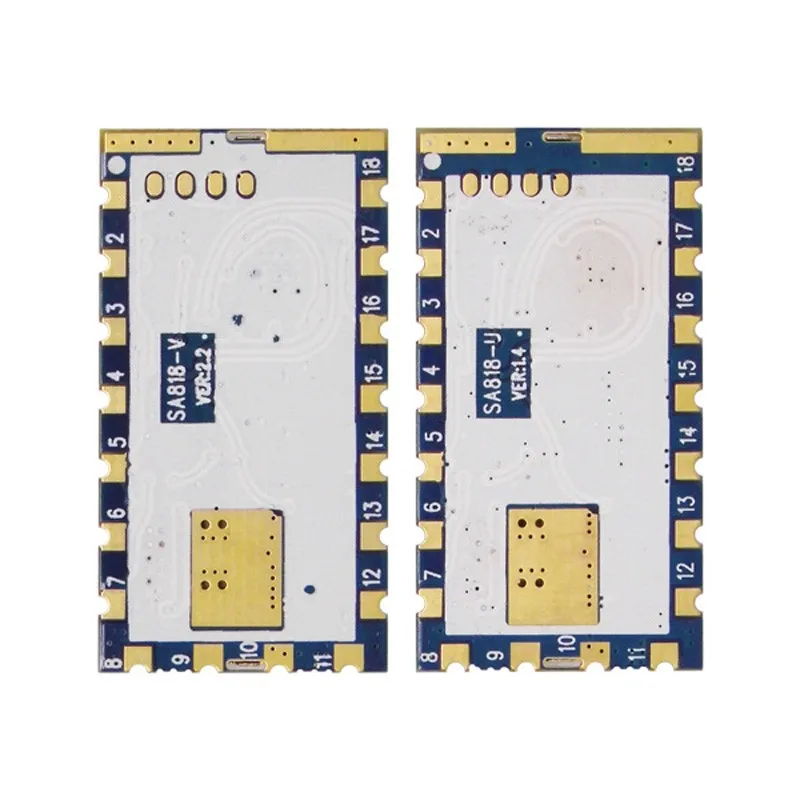

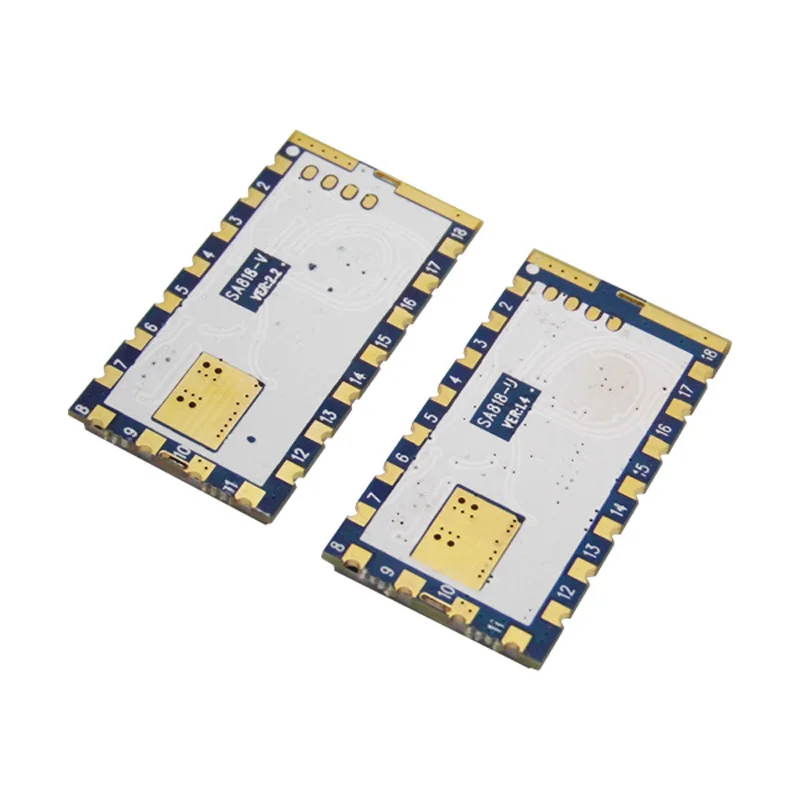

Примечание: SA818-U такой же внешний вид, как SA818-V, только две разных версии в соответствии с частотным диапазоном.

Внутренний блок-схема

Схема

Определение типа

Pin нет.

Именной

I/O состоянии

Описание продукта:

1

Аудио на

O

Подключен к аудиоусилителю мощности. Когда модуль работает, он может автоматически управлять дополнительным аудио усилителем, он будет выводить низкий уровень, чтобы включить усилитель и высокий уровень, чтобы выключить усилитель.

2

NC

Не connceted

3

AF_OUT

Аудио выход

4

NC

Не connceted

5

PTT

Я

Модуль ввода, передачи/приема управления, "0" заставить модуль войти в состояние TX; И "1" в состояние Rx

6

Зарядное устройство PD

Я

Управление отключением питания, "0" для режима отключения питания; "1" для нормальной работы

7

H/L

Я

Высокая/низкая выходная мощность управления; Оставить открытым для высокой выходной мощности, низкий уровень до низкой выходной мощности. (Пожалуйста, обратите внимание: Этот pin не может быть подключен к VDD или высокий уровень cmos выход)

8

VDD

Подключите питание положительный

9

GND

Заземления

10

GND

Заземления

11

NC

Не connceted

12

Муравей

Подключите 50 Ом антенна

13,14,15

NC

Не connceted

16

RXD

Я

RXD модуля и подключение к внешнему TXD

17

ТСД

O

TXD модуля и подключение к внешнему RXD

18

MIC_IN

Микрофон или линейный вход

Механические измерения

Связь prototal:

Модуль SA818 Обеспечивает стандартный интерфейс Uart для пользователей для настройки параметров. Он очень прост в использовании. Для получения подробной информации свяжитесь с соответствующим инженером по продажам для получения помощи.

Приложение:

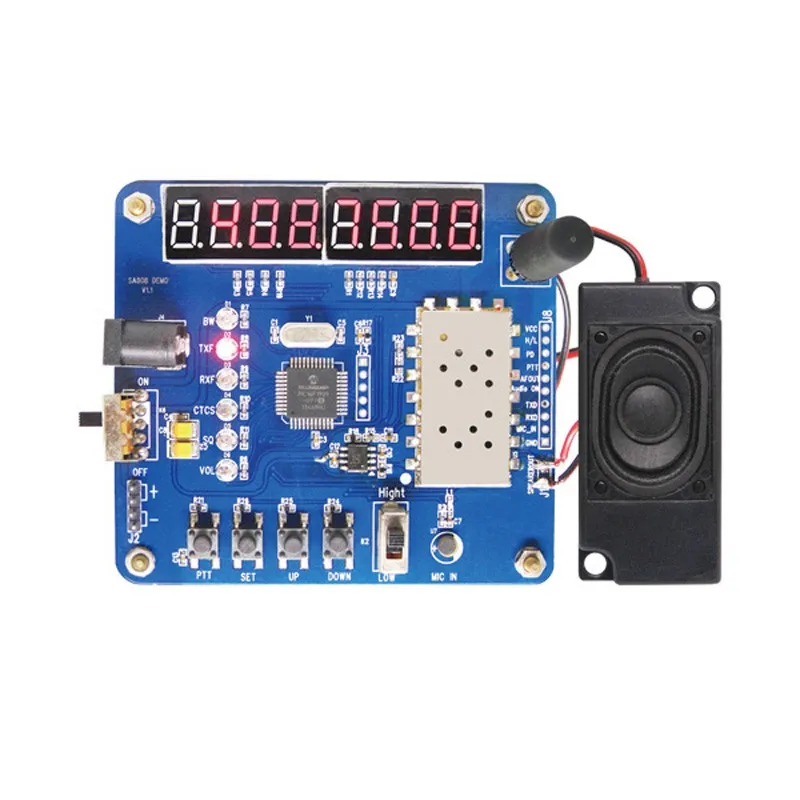

У нас есть демонстрационная плата (которую нужно покупателю купить в нашем магазине) для клиентов для отладки программного обеспечения, тестирования всех функций и измерения расстояния. На рисунке показано, как показано ниже:

Пользователь может задать соответствующие параметры через кнопки:

Частота Tx: 400 ~ 480 МГцЧастота Rx: 400 ~ 480 МГцПропускная способность канала: 12,5 Кгц/25 кГцCTCSS:0 ~ 38CDCSS: 0 -- 166Приседание: 0 ~ 8Объем: 1 ~ 8

Кнопки:

[Комплект]

Нажмите, чтобы войти в режим настройки.

[Вверх/вниз] Кнопка

В режиме настройки нажмите, чтобы увеличить/Уменьшить элемент настройки.

[PTT]

Если нет в режиме настройки, нажмите, чтобы поговорить (режим прослушивания при выпуске)

[Высокий/Низкий] скользящий переключатель

Переключение на высокую/низкую выходную мощность

Примечание: с внутренней вспышкой данных все параметры настройки сохранены и остаются неизменными даже при отключении питания.

Наша компания занимается исследованием, разработкой, производством и продажей продуктов IOT (Интернет вещей). Мы посвятили себя поставке хороших радиочастотных модулей, модулей walkie talkie и интегрированных цифровых сенсорных модулей. Между тем, ODM и OEM проекты приветствуются. С более чем 10-летним опытом разработки продукции в РФ и датчики, мы заработали хорошую репутацию среди наших клиентов.

Доставка

1. Товары будут отправлены в течение 3-5 дней после получения полной оплаты.

2. Мы не гарантируем время доставки на все международные поставки из-за различий в сроках таможенного оформления в отдельных странах, что может повлиять на то, как быстро ваш продукт проверяется.

3. Если вы не получили товар в течение 60 рабочих дней (10 недель), пожалуйста, свяжитесь с нами для изучения дела.

4. Обратите внимание, что покупатели несут ответственность за все дополнительные таможенные сборы, брокерские сборы, пошлины и налоги на импорт в вашу страну. Эти дополнительные расходы могут быть предъявлены вам к оплате при доставке. Мы не возмещаем стоимость доставки за отклоненные поставки.

Мы можем предоставить EMS, DHL, Fedex, TNT China Register Post Air Mail и т. Д.

* Бесплатная доставка в нашем магазине в основном осуществляется авиапочтой Китая.

* Если вам нужна быстрая доставка, например DHL или другой, вам потребуется дополнительная оплата, пожалуйста, свяжитесь с продавцом, чтобы оценить цену.

С тремя защиты

* Полиэтиленовый пакет для покрытия

* Пузырчатый мешок для защиты

* Наконец, желтая коробка для доставки

Информация о возврате товара

1. Мы ценим ваш заказ и делаем все возможное, чтобы служить вам.

2. Мы предлагаем мгновенную политику возврата в течение 7 дней (7 дней после получения товаров).

3. Возвращенный товар должен быть в первоначальном состоянии.

4. Мы можем вернуть Ваши деньги без стоимости доставки.

1. Ваше удовлетворение и положительные отзывы приветствуются. Пожалуйста, оставьте положительный отзыв и 5 звезд, если вы удовлетворены нашими товарами и услугами.

2. Если у вас есть какие-либо проблемы с нашими товарами или услугами, пожалуйста, не стесняйтесь связаться с нами, прежде чем оставить отрицательный отзыв. Мы сделаем все возможное, чтобы решить любые проблемы и предоставить Вам лучшее обслуживание клиентов.

3. По любым вопросам, пожалуйста, свяжитесь с нами через emai l или через TradeManager.

Время доставки

1. Заказ образца: 1-3 дня

2. Обычный заказ: 3-7 дней

3. Заказ OEM: 7-15 дней

4. Проект ODM: время разработки составляет около 1 месяца после подтверждения всех деталей.

Гарантия

1.100% тест низкий чем 0.05% бракованный тариф

2. Бесплатная техническая поддержка

Минимальное количество для заказа

1. Заказ образца: 2 шт/пара

2. Заказ OEM: более 1000 шт.

Пост-продажное обслуживание

1. Дайте замену, если есть вопрос качества части в будущем заказе

2. Оцените таможенный риск и выберите самую безопасную транспортную компанию в разный период

3.Fllow статус время от времени до того, как товары прибудут в руки клиента

4. Гарантия NiceRF не распространяется на продукты, приобретенные через сторонние verdors

А) Почему модуль не может правильно общаться?

1) Проверьте, установлен ли диапазон, канал, скорость, идентификатор сети одинаковый;

2) Проверьте, есть ли Ошибка подключения питания;

3) Проверьте, включен ли модуль (CS high);

4) Проверьте правильность подключения антенны;

5) Проверьте, поврежден ли модуль.

Б) Почему расстояние передачи не так далеко, как должно быть?

1) пульсация источника питания слишком большая;

2) типы антенн не совпадают или не установлены должным образом;

3) Окружающая среда является жестким, сильным источником помех;

4) окружающие коканальные помехи;

В) Почему получение данных неверно?

1) неправильные настройки параметров;

2) интерфейс данных модуля плохой.

D) Почему я должен использовать антенны?

Антенна важна для связи. Для этого модуля спиральный сопротивление составляет 50 Ом. У нас есть много видов антенн для выбора клиента, пожалуйста, свяжитесь с соответствующим инженером по продажам для помощи или найдите антенну на нашем веб-сайте.

Е) какой тип платы USB моста я должен использовать?

Usb-мост полезен клиентам для настройки параметров и просто для тестирования связи с ПК.
