SA818-U высокочастотный модуль, встраиваемый в портативную рацию 400 480 МГц (УВЧ), 4 штуки в упаковке.

SA818Это недорогой и высокопроизводительный интегрированный модуль walkie talkie. Этот модуль 2-го поколения модуля walkie talkie и модернизированная версия SA808.SA818 поставляется со встроенным высокопроизводительным микроконтроллером, узким диапазоном радиочастотного трансивера и стандартным интерфейсом UART. Он прост в использовании. Пользователям нужно только добавить внешний аудио усилитель, микрофон и динамик, затем он становится профессиональной рация с выходом 1 Вт. (На открытой местности), он может легко достичь 3,5-5 км дальность связи. Благодаря упрощенному интерфейсу и сверхмалому размеру этот модуль широко используется в различных приложениях и удобно встроен в различные портативные устройства.

Есть два диапазона частот SA818: SA818-U и SA818-V. Разница только в частотном диапазоне. Другие одинаковые, включая размер модуля, интерфейс, протокол программного обеспечения и т. д. Диапазоны частот двух модулей:

SA818-U: U band, 400-480 МГцSA818-V: полоса V, 134-174 МГц

(Ссылка для заказа SA818-U)

Для VHF V Band walkie talkie модуль SA818-V, пожалуйста, нажмите здесь

Http://www.aliexpress.com/store/product/4pcs-SA818-V-134-174MHz-VHF-high-integrated-Embedded-walkie-talkie-module/1261107_32271127079.html

Технические характеристики:

Параметр

Тесты состоянии

Мин

Тип

Макс

Блок

Мощность питания

3,3

4,2

5,5

V

Рабочая Температура диапазон

-30

25

85

Потребляемый ток

Ток в спящем режиме

PD = 0V

≤ 1

МкА

RX ток

60

MA

Ток TX (высокая мощность)

650

750

MA

Ток TX (низкая мощность)

450

550

MA

Передавая параметры RF

Частотный диапазон

UHF

400

480

МГц

Частотный диапазон

VHF

134

174

МГц

Выходная мощность (высокая мощность)

VCC = 4,0 V

28

29,5

31

ДБм

Выходная мощность (низкая мощность)

25

26,5

27

ДБм

Частота модуляции

1,5 кГц/2,5 кГц отклонение частоты

10

МВ

Аудио модуляции искажений

1,5 кГц/2,5 кГц отклонение частоты

2

5

%

Отношение сигнал-шум

1,5 кГц/2,5 кГц отклонение частоты

38

40

45

ДБ

Прилегающие канала мощность

12,5 K офсетная печать

-60dBc

ДБм

CTCSS частота модуляции

0,35

0,5

0,75

КГц

Приема радиочастотного параметры

Чувствительность приема

-124

ДБм

Получение коэффициент "сигнал/шум"

1,5 кГц отклонение частоты

45

50

ДБ

Аудио выход амплитуда

700

МВ

Аудио Выход сопротивление

200

Ом

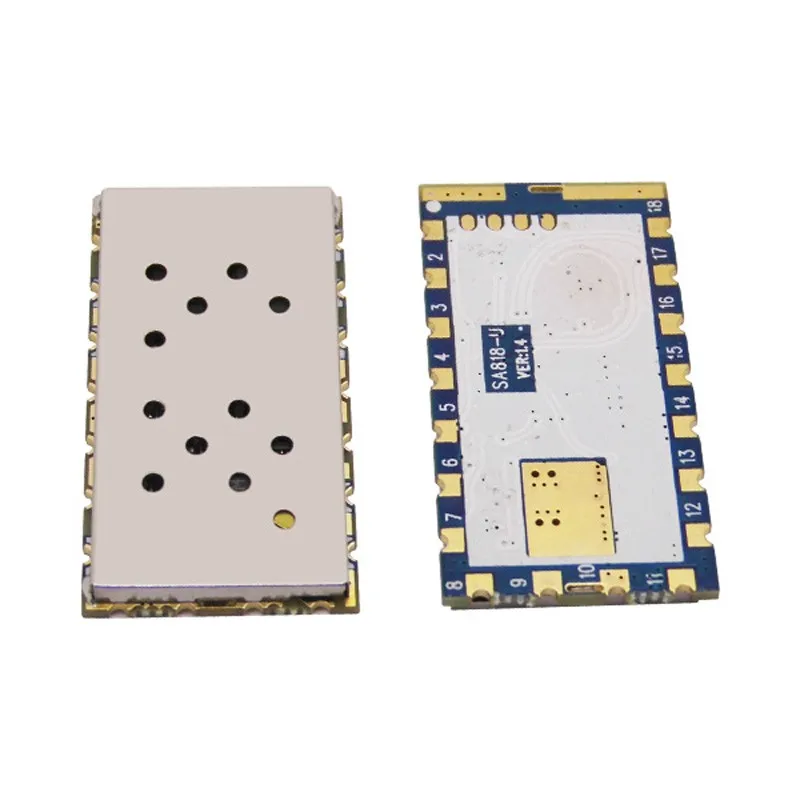

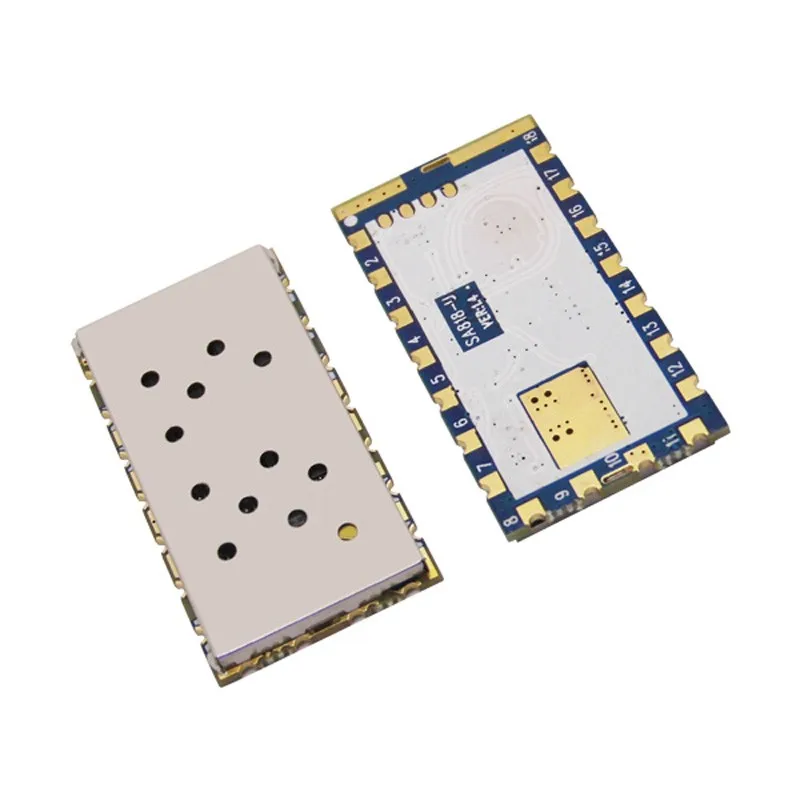

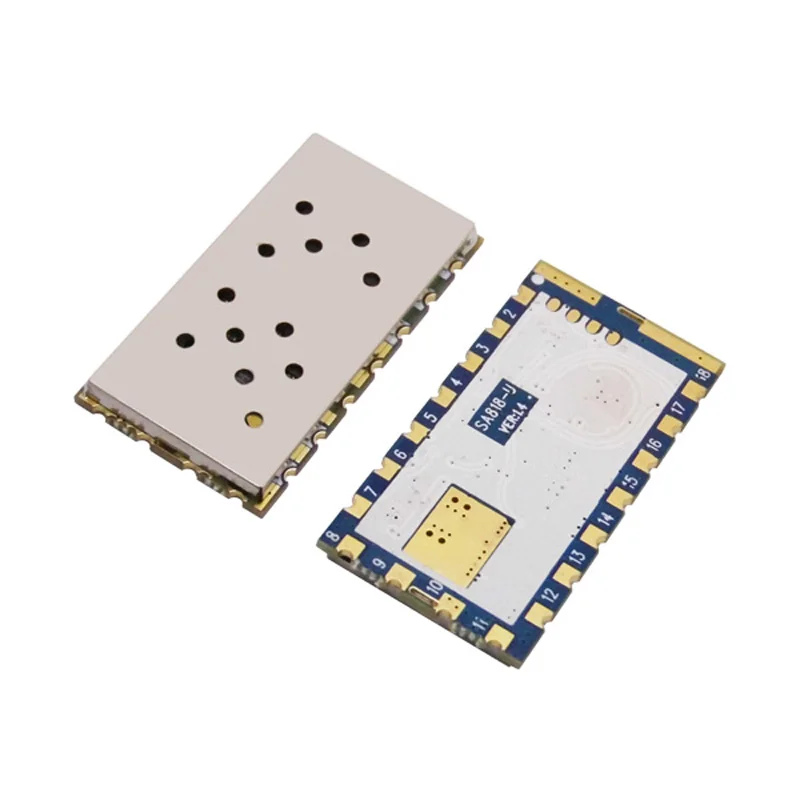

Демонстрация товара

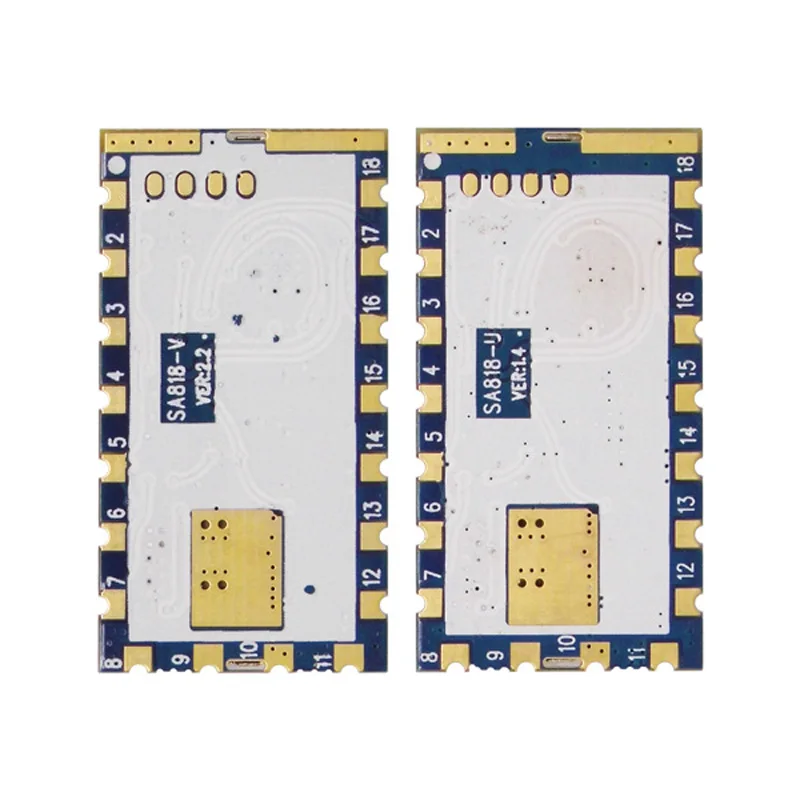

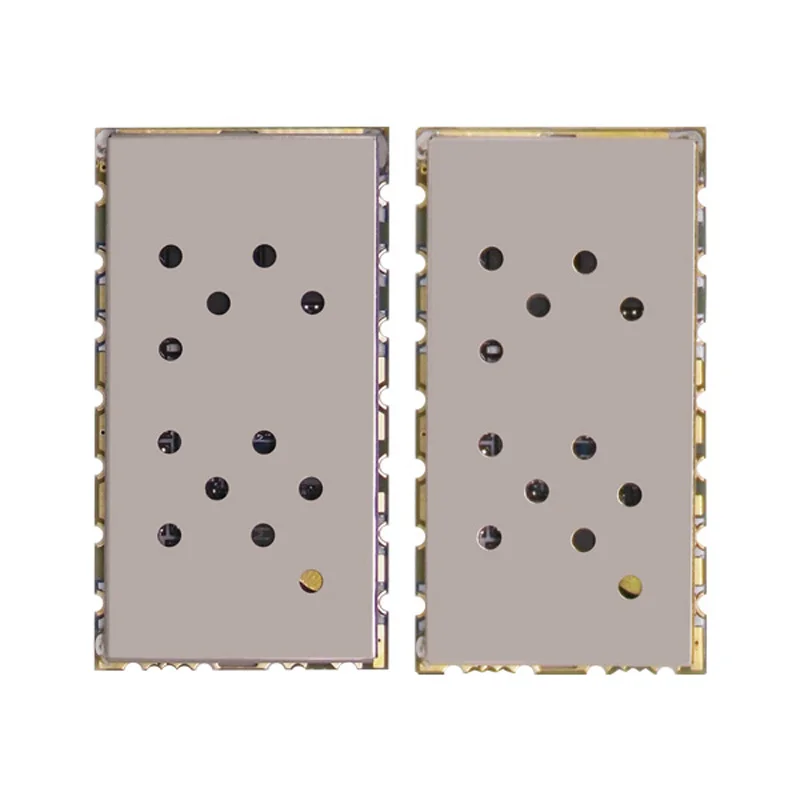

Примечание: SA818-U такой же внешний вид, как SA818-V, только две разных версии в соответствии с частотным диапазоном.

Внутренний блок-схема

Схема

Определение типа

Pin нет.

Именной

I/O состоянии

Описание продукта:

1

Аудио на

O

Подключен к аудиоусилителю мощности. Когда модуль работает, он может автоматически управлять дополнительным аудио усилителем, он будет выводить низкий уровень, чтобы включить усилитель и высокий уровень, чтобы выключить усилитель.

2

NC

Не connceted

3

AF_OUT

Аудио выход

4

NC

Не connceted

5

PTT

Я

Модуль ввода, передачи/приема управления, "0" заставить модуль войти в штат Техас; И "1" в состояние Rx

6

Зарядное устройство PD

Я

Управление отключением питания, "0" для режима отключения питания; "1" для нормальной работы

7

H/L

Я

Высокая/низкая выходная мощность управления; Оставить открытым для высокой выходной мощности, низкий уровень до низкой выходной мощности. (Пожалуйста, обратите внимание: Этот pin не может быть подключен к VDD или высокий уровень cmos выход)

8

VDD

Подключите питание положительный

9

GND

Заземления

10

GND

Заземления

11

NC

Не connceted

12

Муравей

Подключите 50 Ом антенна

13,14,15

NC

Не connceted

16

RXD

Я

RXD модуля и подключение к внешнему TXD

17

ТСД

O

TXD модуля и подключение к внешнему RXD

18

MIC_IN

Микрофон или линейный вход

Механические измерения

Связь prototal:

Модуль SA818 Обеспечивает стандартный интерфейс Uart для пользователей для настройки параметров. Он очень прост в использовании. Для получения подробной информации свяжитесь с соответствующим инженером по продажам для получения помощи.

Приложение:

Как проверить и настроить SA818 walkie talkie модуль?

У нас есть демонстрационная плата (которая требует от покупателя покупки в нашем магазине) для клиентов для отладки программного обеспечения, тестирования всех функций и измерения расстояния. На рисунке показано, как показано ниже:
