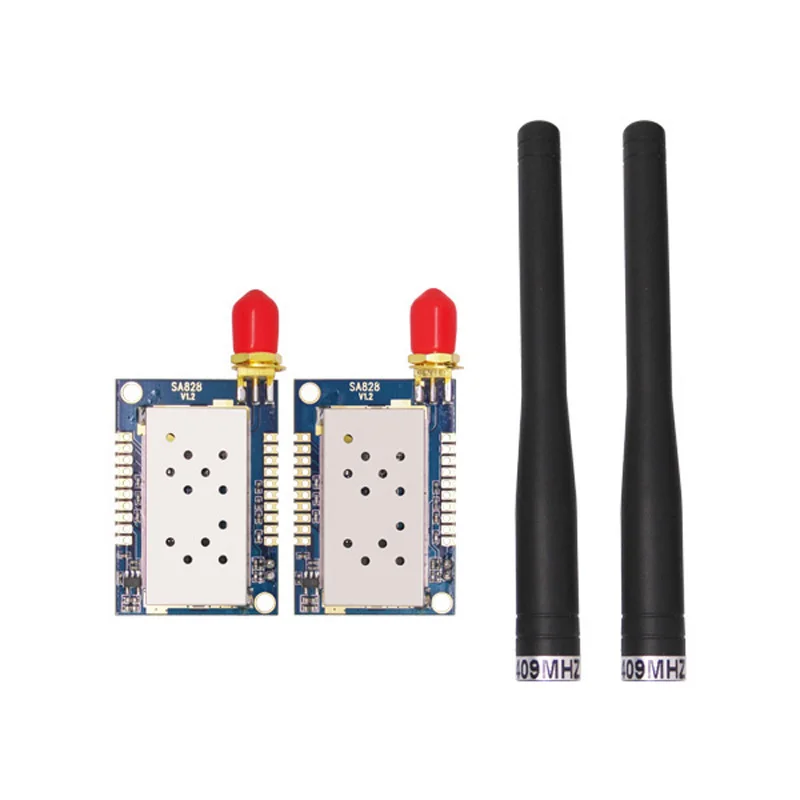

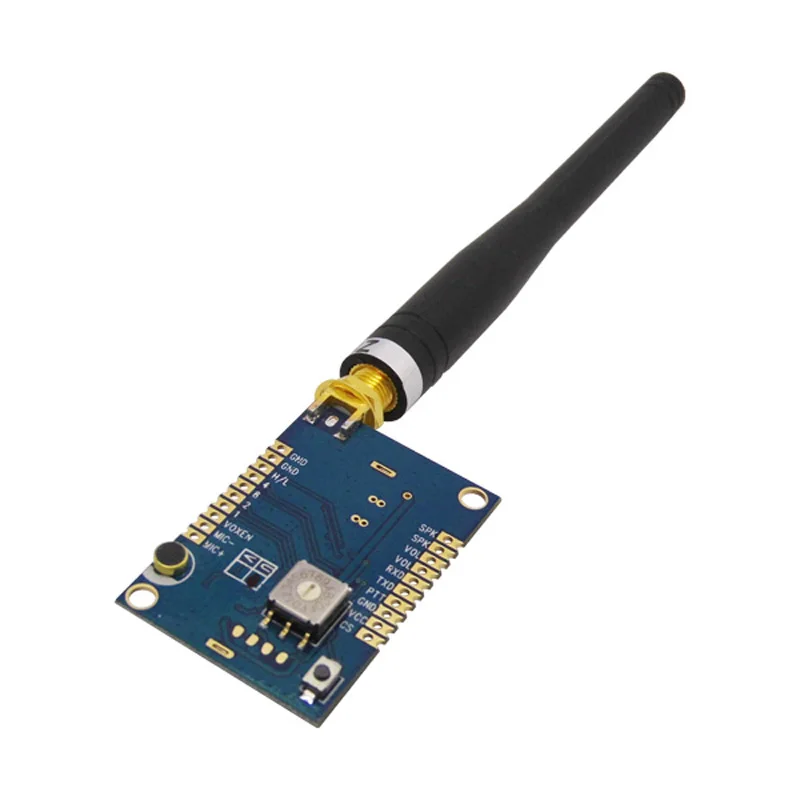

Антенна SA828 +, модуль рации SA828-U в UHF 400-480 МГцVHF 134-174 МГц 3,5 5 км, модуль рации, 2 шт.

2 шт * SA828-U (UHF модуль рации, 400 ~ 480 МГц)

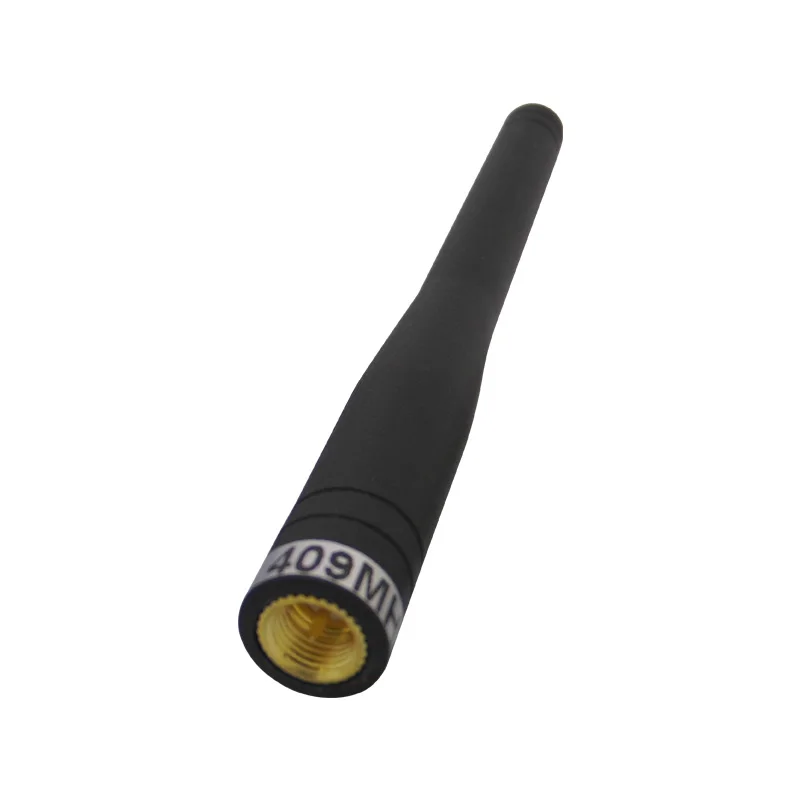

Антенна 2 шт * 409 МГц (антенна беспроводного радиочастотного модуля UHF)

Если вам нужен SA828-V,134-174 МГц, пожалуйста, оставьте нам сообщение.

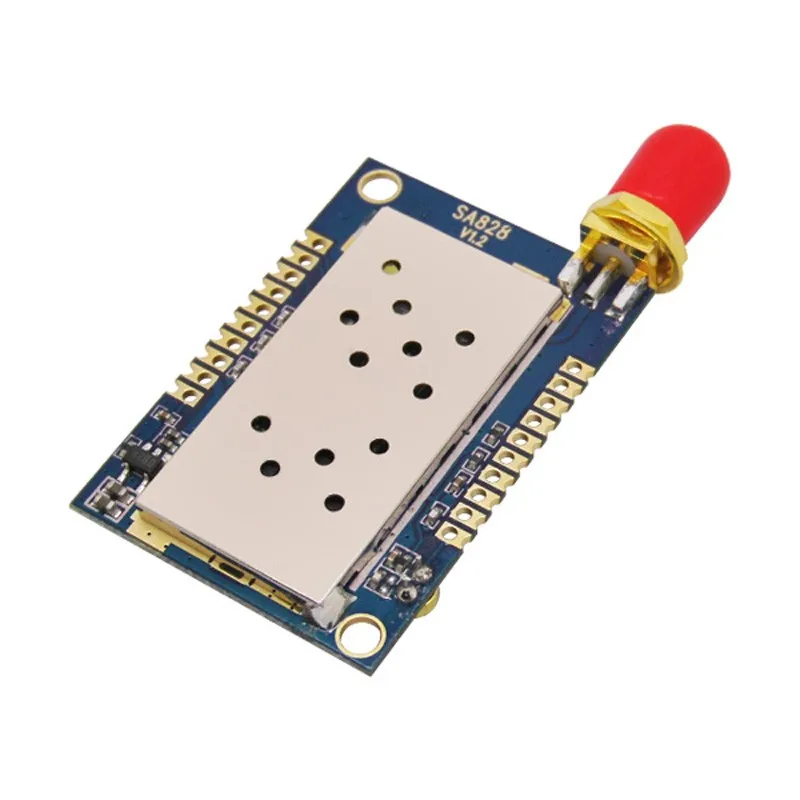

SA828Это универсальный Профессиональный модуль рации небольшого размера. Он очень прост в использовании с мощными функциями. Этот модуль имеет полную функцию профессиональной рации и может общаться с любой аналоговой рацией на рынке. Благодаря небольшому размеру его можно легко встраивать в приборы, портативное и портативное устройство. SA828 хорошо работает в горячей/холодной среде с KDS 1PPM TCXO. Характеристики отличной антенны соответствуют сети, хороший Радиочастотный усилитель, высокая чувствительность RF позволяют ему легко общаться на расстоянии более 3 км на открытой местности.

Поворотный переключатель для выбора каналов, EEPROM, усилитель звука, РЧ-усилитель, PTT-ключ, антенная розетка входят в такой небольшой модуль. Кроме того, все параметры (CTCSS, CDCSS, SQ, предопределенные каналы и т. Д.) могут быть легко изменены с помощью программного обеспечения ПК или команды с помощью интерфейса UART. Благодаря встроенной цепи поворота громкости звука пользователь может плавно отрегулировать громкость только переменный резистор на Pin16, Pin17.

Есть два диапазона частот SA828: SA828-U и SA828-V. Единственное отличие-это частотный диапазон. Остальные такие же, включая размер модуля, интерфейс, протокол программного обеспечения и т. д. диапазон частот двух модулей:

SA828-U: диапазон U, 400-480 МГцSA828-V: Диапазон V, 134-174 МГц

(Эта ссылка для заказа SA828-U)

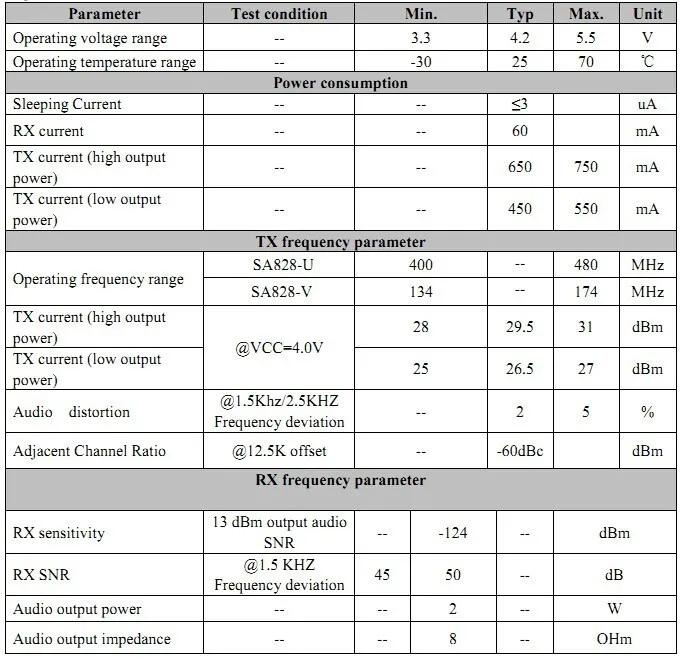

Характеристики

Особенности

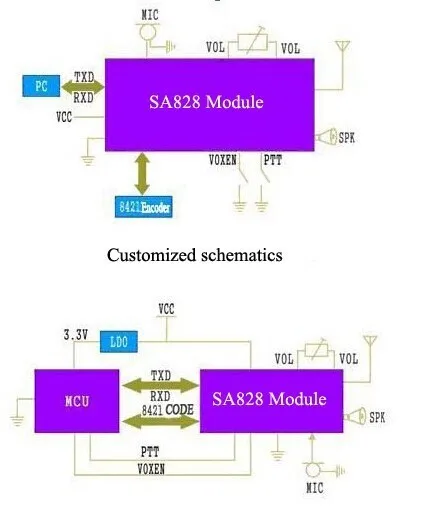

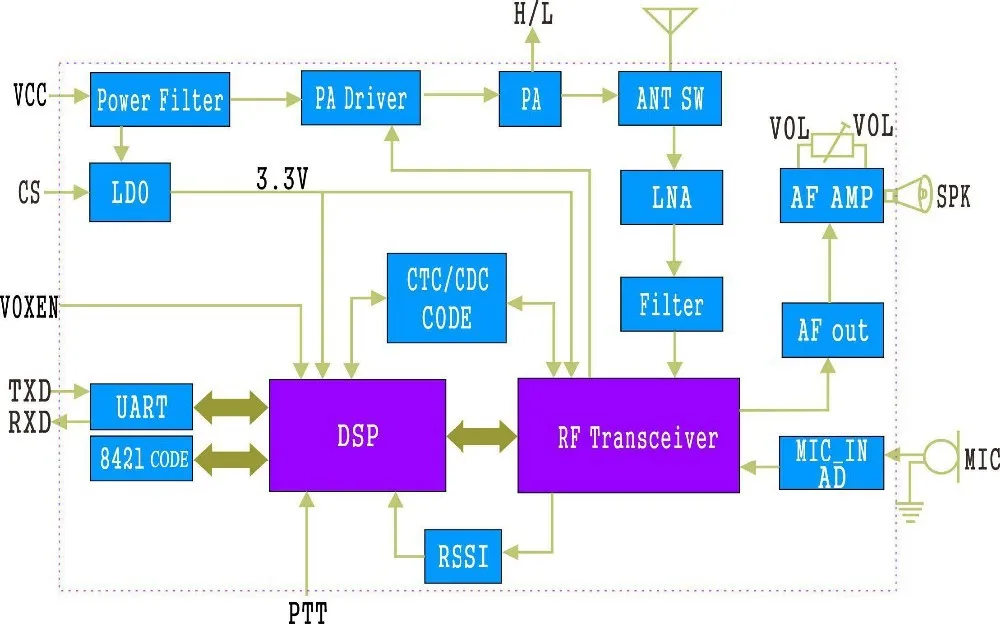

Схема

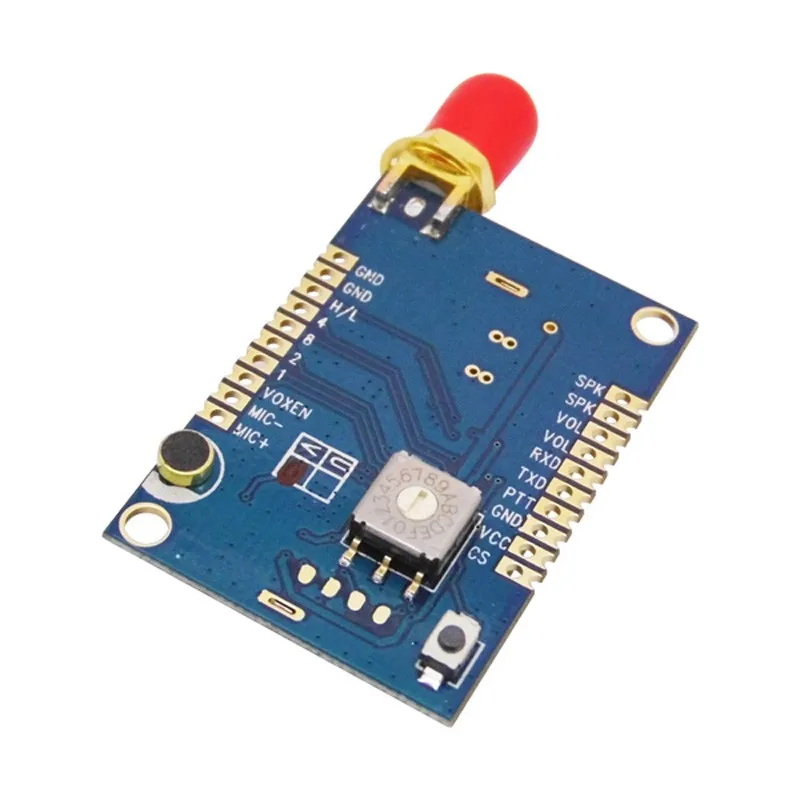

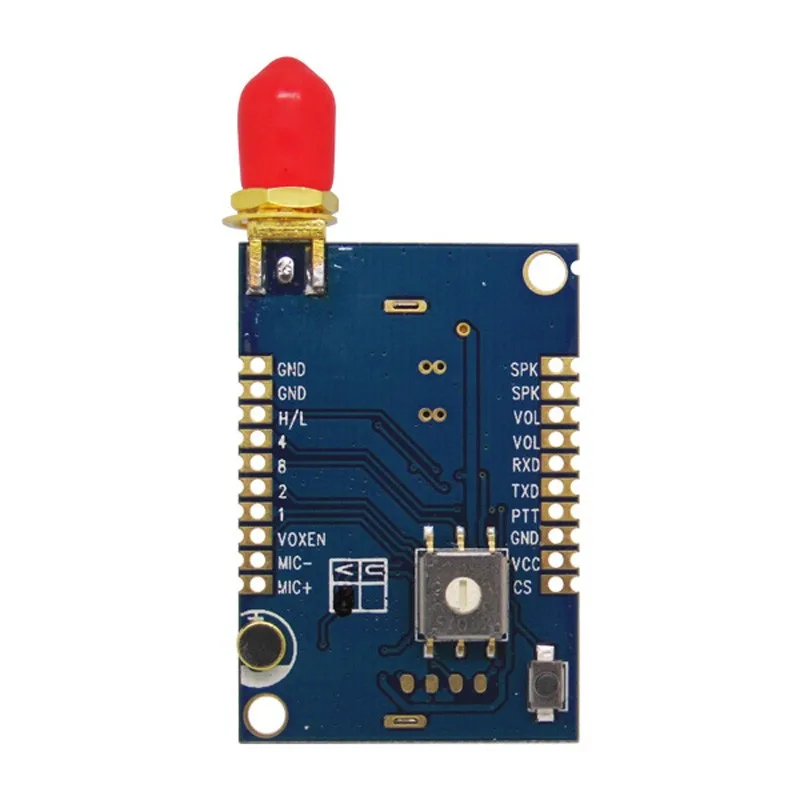

Определение контакта

Номер контакта

Имя контакта

Описание

1

MIC +

Положительный внешний микрофон

2

Микрофон-

Внешний микрофонный катод

3

VOX EN

VOX активирует, 0: активирует VOX; Оставьте открытый или 1 для отключения VOX

4

1

Энкодер 8421 для 16 частотных каналов. Когда контакт оставлен открытым или подключен к высокому уровню напряжения, он обозначает цифровой «1» и «0» для низкого уровня или подключение к земле, значение частоты по умолчанию смотрите в таблице ниже.

5

2

6

8

7

4

8

H/L

Управление высокой/низкой выходной мощностью; Оставьте открытым для высокой выходной мощности, от низкого до низкого выходной мощности. (Пожалуйста, обратите внимание: этот контакт не может быть подключен к VDD или высокому уровню вывода CMOS)

9,10,11,13,21

GND

Открытая наземная площадка

14,15

SPK

Подключение громкоговорителя 8 Ом/2 Вт

16,17

VOL

Подключите к резистору для регулировки громкости динамика, обычно с помощью 100 кОм поворотный резистор для плавной регулировки громкости.

18

RXD

RXD модуля для UART, подключитесь к TXD за пределами модуля

19

TXD

TXD модуля для UART, подключение к RXD за пределами модуля

20

PTT

PTT модуля рации, оставьте открытым или «1»-Rx, «0»-TX.

22

VCC

Внешнее и положительное питание 3,3 ~ 5 В.

23

CS

Оставьте открытым или 1 для нормальной работы, 0 для сна

Ниже приведено значение частоты по умолчанию, соответствующее статусу 8421 контакта энкодера. Когда контакт оставлен открытым или подключен к высокому уровню напряжения, он означает «1», а цифровой «0»-«низкий уровень».

Номер канала

Частота (МГц)

Модуль расширения, штыревая панель номер

Примечание

Штифт 6

Штифт 7

Штифт 5

Контакт 4

0

409,75

1

1

1

1

Все 4 контакта оставляют открытыми или подключаются к высокому уровню

1

410,75

1

1

1

0

4-й контакт низкий

2

411,75

1

1

0

1

5-й контакт низкий

3

412,75

1

1

0

0

4-й, 5-й контакт низкий

4

413,75

1

0

1

1

7-й контакт низкий

5

414,75

1

0

1

0

4-й, 7-й контакт низкий

6

415,75

1

0

0

1

5-й, 7-й контакт низкий

7

416,75

1

0

0

0

4-й, 5-й, 7-й контакт низкий

8

417,75

0

1

1

1

6-й контакт низкий

9

418,75

0

1

1

0

4-й, 6-й контакт низкий

10

419,75

0

1

0

1

5-й, 6-й контакт низкий

11

420,75

0

1

0

0

4-й, 5-й, 6-й контакт низкий

12

421,75

0

0

1

1

6-й, 7-й контакт низкий

13

422,75

0

0

1

0

4-й, 6-й, 7-й контакт низкий

14

423,75

0

0

0

1

5-й, 6-й, 7-й контакт низкий

15

424,75

0

0

0

0

Все 4 контакта низкого уровня

Настройка параметров

Механические Размеры

Протокол связи

Параметры SA828 могут быть изменены со стандартным интерфейсом UART. Напряжение интерфейса составляет 3,3 В. Пользователь может связаться с вашим инженером по продажам для получения подробного протокола связи.

Наша компания занимается исследованием, разработкой, производством и продажей продуктов IOT (Интернет вещей). Мы посвятили себя предоставлению хороших радиочастотных модулей, модулей рации и интегрированных модулей цифровых датчиков. Кроме того, приветствуются проекты ODM и OEM. С более чем 10-летним опытом дизайна продукции в РФ и датчиках, мы заработали хорошую репутацию среди наших клиентов.

Доставка

1. Товары будут отправлены в течение 3-5 дней после получения полной оплаты.

2. Мы не гарантируем срок доставки для всех международных отправлений из-за различий в сроках таможенного оформления в отдельных странах, что может повлиять на скорость проверки вашего товара.

3. Если вы не получили товар в течение 60 рабочих дней (10 недель), пожалуйста, свяжитесь с нами, чтобы исследовать чехол.

4. Обратите внимание, что покупатели несут ответственность за все дополнительные таможенные сборы, брокерские сборы, пошлины и налоги при ввозе в вашу страну. Эти дополнительные расходы могут быть предъявлены вам к оплате при доставке. Мы не возвращаем стоимость доставки при отказе от товара.

Мы можем предоставить EMS, DHL, Fedex, TNT China registered Post Air Mail и т. д.

* Вся бесплатная доставка в нашем магазине в основном осуществляется заказной авиапочтой Китая.

* Если вам нужна быстрая доставка, например, DHL, вам потребуется дополнительная оплата, пожалуйста, свяжитесь с отделом продаж, чтобы оценить цену.

С тремя защитой

* Полиэтиленовый пакет для покрытия

* Пузырчатый мешок для защиты

* Наконец, желтая коробка для доставки

Политика Возврата

1. Мы ценим ваш заказ и делаем все возможное, чтобы обслужить вас.

2. Мы предлагаем мгновенную политику возврата в течение 7 дней (7 дней после получения товаров).

3. Возвращаемый товар должен быть в первоначальном состоянии.

4. Мы можем вернуть вам деньги без стоимости доставки.

1. Мы ценим Ваше удовлетворение и положительные отзывы. Если вы удовлетворены нашими товарами и услугами, пожалуйста, оставьте положительотзывы в с оценкой 5 звезд.

2. Если у вас возникли проблемы с нашими товарами или услугами, пожалуйста, свяжитесь с нами, прежде чем оставить отрицательный отзывы в. Мы сделаем все возможное, чтобы решить любые проблемы и предоставить Вам лучшее обслуживание клиентов.

3. По любым вопросам, пожалуйста, свяжитесь с нами через emai l или через TradeManager.

Срок доставки

1. Заказ образца: 1-3 дня

2. Обычный заказ: 3-7 дней

3. Заказ OEM: 7-15 дней

4.ODM-проект: время разработки составляет около 1 месяца после подтверждения всех деталей.

Гарантия

1.100% тест ниже 0.05% процент дефектов

2. Бесплатная техническая поддержка

Минимальная партия

1. Заказ образца: 2 шт./пара

2. Заказ OEM: более 1000 шт.

Послепродажное обслуживание

1. Предоставьте замену, если есть проблемы с качеством детали в будущем заказе

2. Оцените таможенный риск и выберите безопасную транспортную компанию в разные периоды

3. Время от времени сохраняется статус до получения товара клиентом

4. Гарантия NiceRF не распространяется на товары, приобретенные вечерние вердорами

А) Почему модуль не может общаться должным образом?

1) Проверьте, установлен ли диапазон, канал, скорость, чистый идентификатор на одинаковые;

2) Проверьте, есть ли Ошибка подключения к источнику питания;

3) Проверьте, включен ли модуль (CS high);

4) Проверьте, правильно ли соединение антенны;

5) Проверьте, не поврежден ли модуль.

Б) Почему расстояние передачи не так далеко, как должно быть?

1) пульсация источника питания слишком большая;

2) типы антенн не совпадают или не установлены правильно;

3) Окружающая среда жесткая, сильные источники помех;

4) окружающие помехи коканала;

C) Почему получение данных неверно?

1) неправильные настройки параметров;

2) плохой интерфейс данных модуля.

D) зачем мне использовать антенны?

Антенна важна для связи. Для этого модуля сопротивление матча составляет 50 Ом. У нас есть много видов антенн на выбор клиента, пожалуйста, свяжитесь с соответствующим инженером по продажам для получения помощи или найдите антенну на нашем сайте.

E) какой тип USB мостовой платы мне следует использовать?

USB-мост полезен для клиентов, чтобы настроить параметры и просто провести тест связи с ПК.
