Высококачественный 4-осевой шаговый двигатель Nema34 98 мм 878oz-in 4A и CW8060, драйвер 6A80VDC 256, микрошаговая и 5-осевая коммутационная плата
RATTMMOTOR-CNC Store - Надежность 94.75%
Более 557 подписчиков, дата открытия магазина 06.03.2020
- Положительные оценки: 95% (59)
- Соответствие описанию: 94%
- Отвечает на сообщения: 96%
- Скорость отправки: 94%
Последнее обновление: 14.03.2022
Посылка:
· Драйвер шагового двигателя CW8060-4 шт.6A 80V/DC
· 4x34HS980 1 шаговый двигатель878oz-in,4A
· 4x400 Вт 48 в импульсный источник питания
· 1x5 осевая коммутационная плата типа V5
· 1 параллельный кабель DB25
· 1 x USB кабель
· Руководство пользователя на английском языке для коммутационной платы и драйвера шагового двигателя будет отправлено по электронной почте.
1. 5-осевая коммутационная плата
· Возможно подключение большинства драйверов 5 шт. и управление двигателем 5 шт. одновременно.
· Он с 4-проводным концевым выключателем для обеспечения нашего безопасного движения.
· Он с релейным портом для управления шпинделем ЧПУ.
· Рабочее напряжение составляет 5 в постоянного тока и поддерживает программное обеспечение MACH3,EMC2, kcam4.
· Размер: 9x5,7 см

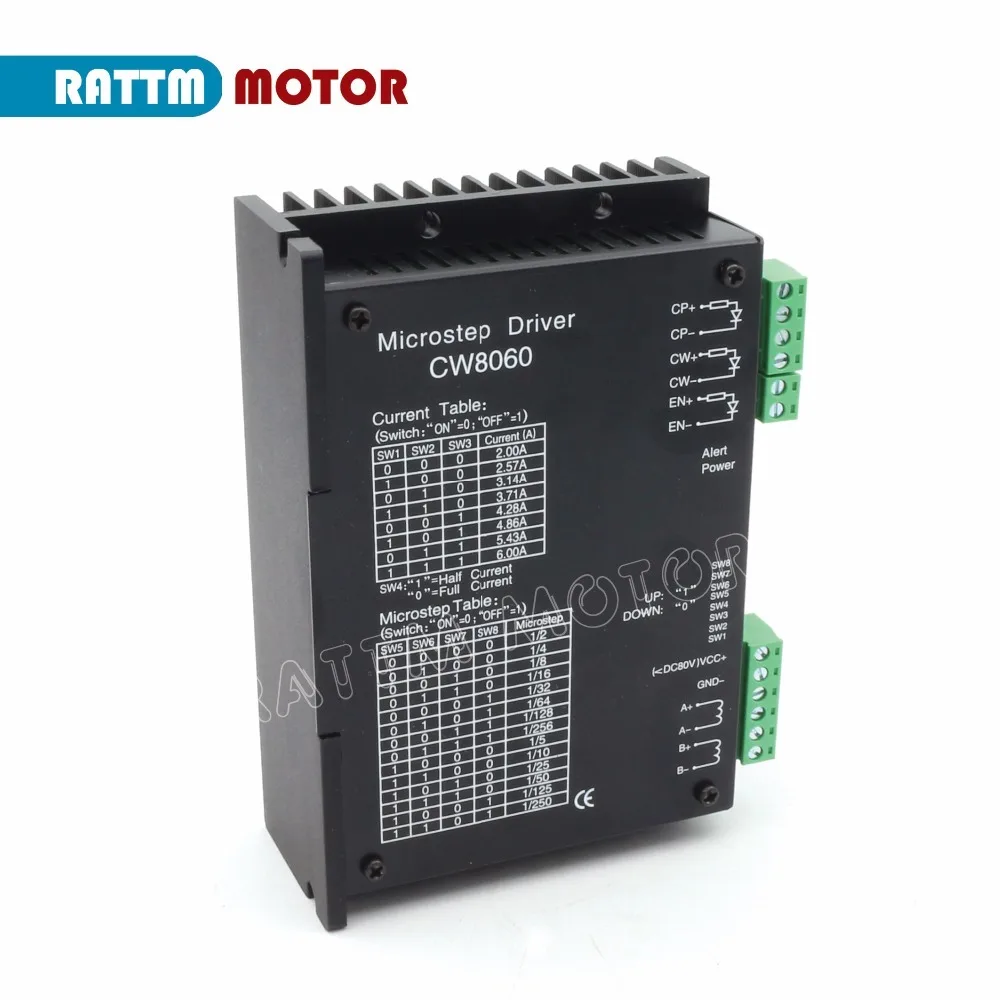

2. Высокошаговый Драйвер шагового двигателя CW8060
Характеристики:1. Тип входной мощности постоянного тока: 24 В ~ 80 в
2. Выходной ток: 2 ~ 6A
3.Mircostepping:1(1.8deg),1/2,1/4,1/8,1/16,1/32,1/64,1/128,1/256;
1/5,1/10,1/25,1/50,1/125,1/250
4. Защитная Форма: защита от перегрева, автоматическая блокировка половинного тока, защита от ошибки подключения
5. Максимальная частота импульсов 100 кгц.
6. Размеры: 147 мм x 97 мм x 30 мм
7. Вес:<500 г.
8. Рабочая среда: температура-15 ~ 40 градусов влажности <90%.
Порты ввода-вывода:
1.VCC +: положительный полюс питания постоянного тока
Примечание: Должен защищать от превышения 80 В,
Чтобы не повредить модуль
2.GND: Катод питания постоянного тока
3.A +, A-: шаговый двигатель с одной обмоткой
4.B +, B-: шаговый двигатель, другая обмотка
5.CP +,CP -: шаговый импульсный вход + 5 В (эффективный подъем края, продолжительность подъема края> 10 мкс)
6.CW +,CW-: Входное направление шагового двигателя, уровень напряжения, высокий в сторону, низкий реверс
7. Отдых +, отдых-: без двигателя
Интерфейс см.Правильное изображение
Примечание:
1. Когда температура окружающей среды высокая или рабочий ток превышает 3 А, закрепите модуль на большом металлическом корпусе или используйте вентилятор с потоком оси, чтобы модуль работал надежно в течение длительного времени.
2. Половина тока автоматически: если аппарат управления не отправит сигнал в течение половины секунды, драйвер автоматически войдет в полутоковое состояние для экономии электроэнергии, фазовый ток обмотки электричества.
3. Фаза отказа защищена: когда Двухфазное электрическое оборудование подключено к драйверу, пользователи склонны по ошибке подключать фазу, что может серьезно повредить драйвер. Защитная схема находится внутри этого драйвера, когда пользователи по ошибке подключаются, драйвер не будет поврежден, но электрическая техника работает ненормально, Тряска и выход небольшой. Пожалуйста, проверьте, является ли проводка электрической техники ошибкой.
Выбор переключателя:("ON = 0,OFF = 1")
(1) выбор микрошагов:
SW5
0
0
0
0
0
0
0
0
1
1
1
1
1
1
SW6
0
1
0
1
0
1
0
1
0
1
0
1
0
1
SW7
0
0
1
1
0
0
1
1
0
0
1
1
0
0
SW8
0
0
0
0
1
1
1
1
0
0
0
0
1
1
Микро
1/2
1/4
1/8
1/16
1/32
1/64
1/128
1/256
1/5
1/10
1/25
1/50
1/125
1/250
(2) текущий выбор:
SW1
0
1
0
1
0
1
0
1
SW2
0
0
1
1
0
0
1
1
SW3
0
0
0
0
1
1
1
1
Ток (А)
2,00
2,57
3,14
3,71
4,28
4,86
5,43
6,00
(3) Полный ток или половина тока выбор:
SW4:0 = полный ток; 1 = половина тока
(4) выбор пульса:
Обычно по умолчанию используется один импульс.

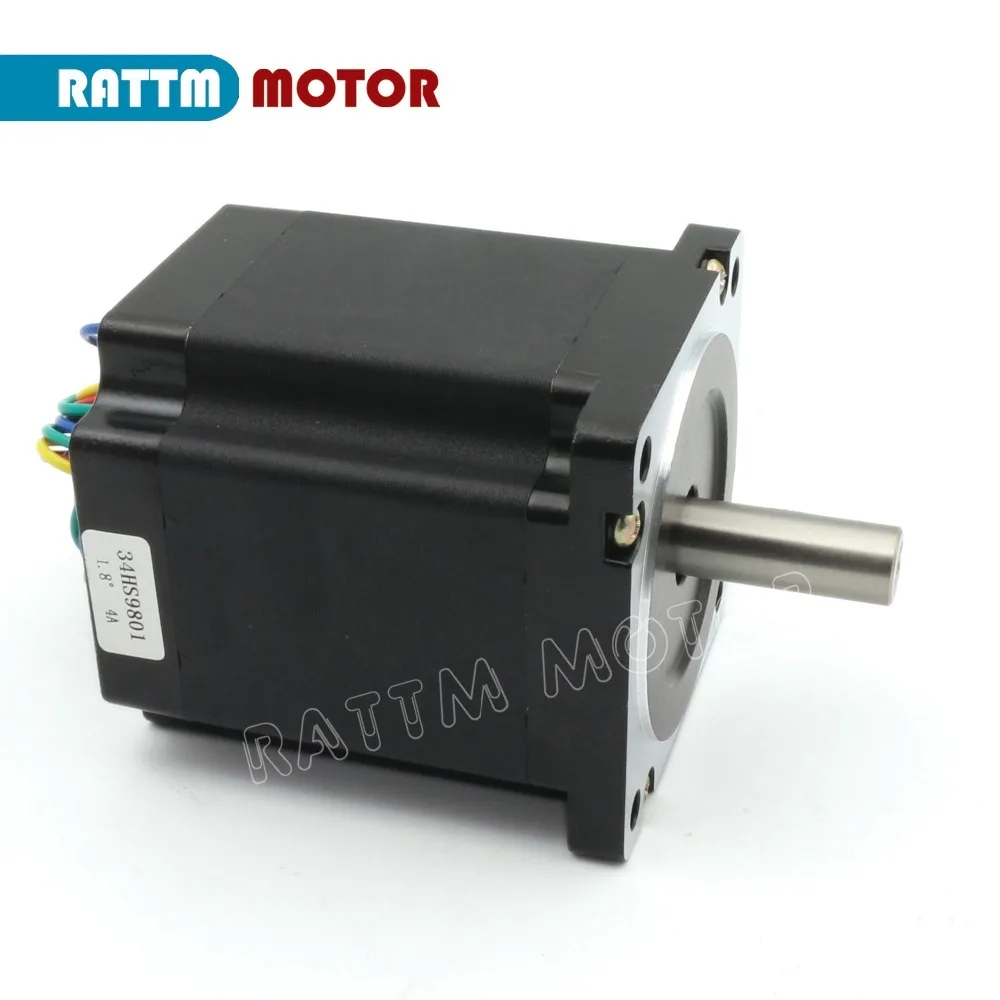

3. Шаговый двигатель

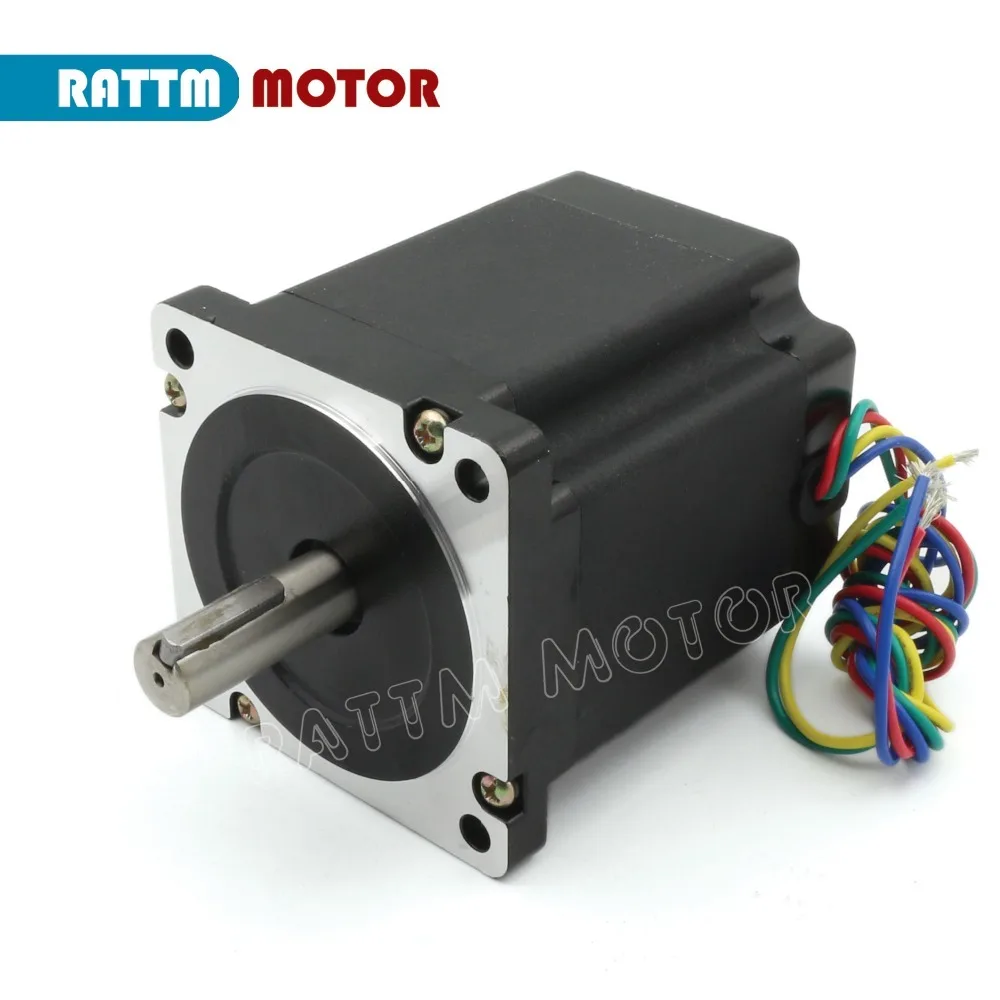

Высококачественный шаговый двигатель NEMA34:

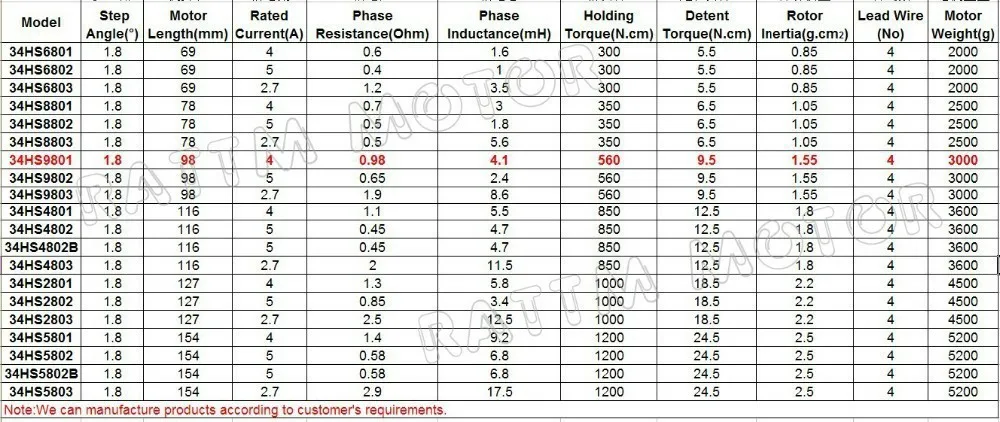

Техническое описание (34HS9801,4A,878oz-in или 5,6 кг. См удерживающий момент, диаметр 14 мм и длина вала 37 мм с пазом для ключей):
Чертеж:
Проводка:
Красный: A +
Зеленый: A-
Желтый: B +
Синий: B-
4. Импульсный источник питания
400 Вт, вход:-В переменного тока или-в переменного тока, Гц, выход: 70 В/А, импульсный источник питания с одним выходом, импульсный источник питания
Доставка
===================================================================
Этот товар будет отправлен в течение 2-4 рабочих дней после получения оплаты
Мы не несем ответственности за неправильный или недоступный адрес доставки, пожалуйста
Дважды проверьте свой адрес, когда вы пишете в AliExpress году, если вы хотите изменить его перед отправкой. Пожалуйста, сообщите нам новый адрес.
Срок поставки:
На авиа-отправление Почты Китая: 45-60 дней и более
Авиапочтой Почта Китая: 35-45ДнейИли больше
На EMS :25-30 дней, для Бразилии требуется 50 дней и более
От DHL/FEDEX/UPS :5-9 дней
Если заказ будет сделан в выходные дни, это займет 2 дня дольше, мы не несем ответственности за задержку заказа, если мы отправили его, потому что скорость доставки вне нашего контроля, спасибо за понимание.
Оплата
===================================================================
1. Перед покупкой, пожалуйста, уточните у нас детали, если у вас есть запрос на товары.
2. Пожалуйста, Произведите оплату в течение 3 дней с момента заказа, если это возможно.
3. Принимаются Alipay(escrow), кредитные карты, Western Union,Bank TT, paypal и т. д.
Проблемы и отзывы
===================================================================
Мы ценим Ваш положительный отзывы в и 5 звезд, этот товар для получения рейтиотзывы только без какой-либо прибыли
Если вы оставите отзывы в после получения товара в течение 3 дней, мы предоставим вам в следующий раз, когда вы купите красивый подарок.
1.) Мы заботимся о наших уважаемых клиентах и всегда стараемся помочь вам, надеемся установить с вами длительный бизнес.
2.) Пожалуйста, дайте нам возможность решить любую проблему, мы понимаем проблемы и разочарования, которые могут возникнуть у вас, и постараемся сделать все возможное, чтобы решить проблемы.
3. Пожалуйста, свяжитесь с нами через Trademanager или по электронной почте, прежде чем оставлять отрицательотзывы в или открывать спор на сайте, мы поможем вам решить проблему,
Возврат средств
===================================================================
Любая причина требует возврата средств. Товар должен быть в исходном состоянии и без физических повреждений, покупатель несет ответственность за всю стоимость доставки.
Если вы получили посылку и не удовлетворены товаром или это другая проблема, например, сломанная, пожалуйста, сообщите нам причину и Предоставьте фотографии.
Свяжитесь с нами
===================================================================
Будем рады запросу покупателей по всему миру, мы постараемся сделать все возможное отзывы в по электронной почте в течение 1-2 рабочих дней, если нет, пожалуйста, проверьте почтовый ящик снова.
Удовлетворение потребностей клиентов очень важно для нас.
-
Breakout board5 axis breakout board V5 type
-
Current4.0A/Phase
-
Driver6A,256 microstep
-
Driver input voltage24-80V
-
Driver nameCW8060
-
is_customizedYes
-
MotorNEMA34 HS9801 878 oz-in stepper motor
-
Place of OriginJiangsu, China (Mainland)
-
Power supply400W,48V
-
Вес логистики21.500
-
Каждая упаковка1
-
Минимальная единица измерения100000017
-
Название брендаНет
-
Номер модели34HS9801/CW8060
-
ПитаниеDC
-
Продано Вsell_by_piece
-
ПроисхождениеКитай
-
Размер логистики - высота (см)35
-
Размер логистики - длина (см)40
-
Размер логистики - ширина (см)30
-
СертификацияЕвропейский сертификат соответствия
-
Тип двигателяШаговый двигатель
