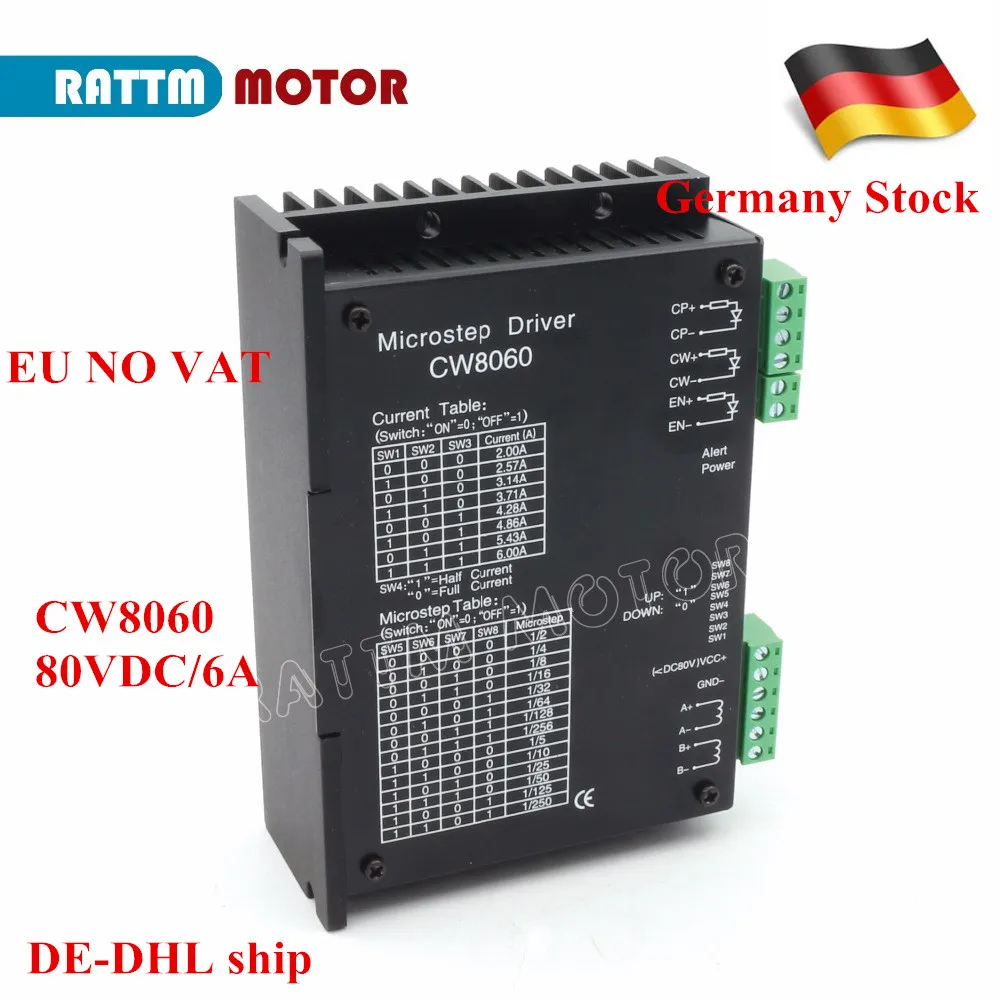

ЕС корабль! CW8060 Драйвер шагового двигателя 80VDC6A256 микрошаг для фрезерного станка с ЧПУ для шагового двигателя
Rattm Motor Store - Надежность 96.5%
Более 2340 подписчиков, дата открытия магазина 29.05.2011
- Положительные оценки: 98% (145)
- Соответствие описанию: 98%
- Отвечает на сообщения: 96%
- Скорость отправки: 94%
Последнее обновление: 14.02.2022
2 Отзывов
2 Заказов
1 Отзывов
1 Заказов
1 Отзывов
1 Заказов
0 Отзывов
1 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
Посылка включает:
1 х Драйвер шагового двигателя CW8060 Используйте руководство по почтовому ящику. (когда вы получили, пожалуйста, дайте мне свой почтовый ящик)
CW8060 характеристики драйвера:
1. Входная мощность постоянного тока: 24 В ~ 80 В;
2. Выходной ток: 2 ~ 6A;
3. Mircostepping: 1(1.8deg),1/2,1/4,1/8,1/16,1/32,1/64,1/128,1/256; 1/5,1/10,1/25,1/50,1/125,1/250;
4. Форма защиты: защита от перегрева, автоматическая блокировка половинного тока, защита от ошибок;
5. Максимальная частота пульса составляет 100 кГц;
6. Размеры: 147 мм x 97 мм x 30 мм;
7. Вес:<500 г;
8. Рабочая среда: температура-15 ~ 40 градусов влажности <90%;
9. Подходит для NEMA17-34 двух и четырех фазных шаговых двигателей, ток которых меньше 6а.
Порты ввода/вывода:
1. VCC +: постоянный ток питания положительного полюса;
Примечание: Должна быть защищена от превышения 80 в, чтобы не повредить модуль.
2. GND: Катод питания постоянного тока;
3. A +, A-: шаговый двигатель с одной обмоткой;
4. B +, B-: шаговый двигатель с другой обмоткой;
5. CP +, CP-: шаговый импульсный вход + 5 В (эффективная кромка, длительность подъема> 10US);
6. CW +, CW-: Входное направление двигателя, уровень напряжения отключен, высокий в направлении, низкий обратный;
7. Отдых +, отдых-: без двигателя.

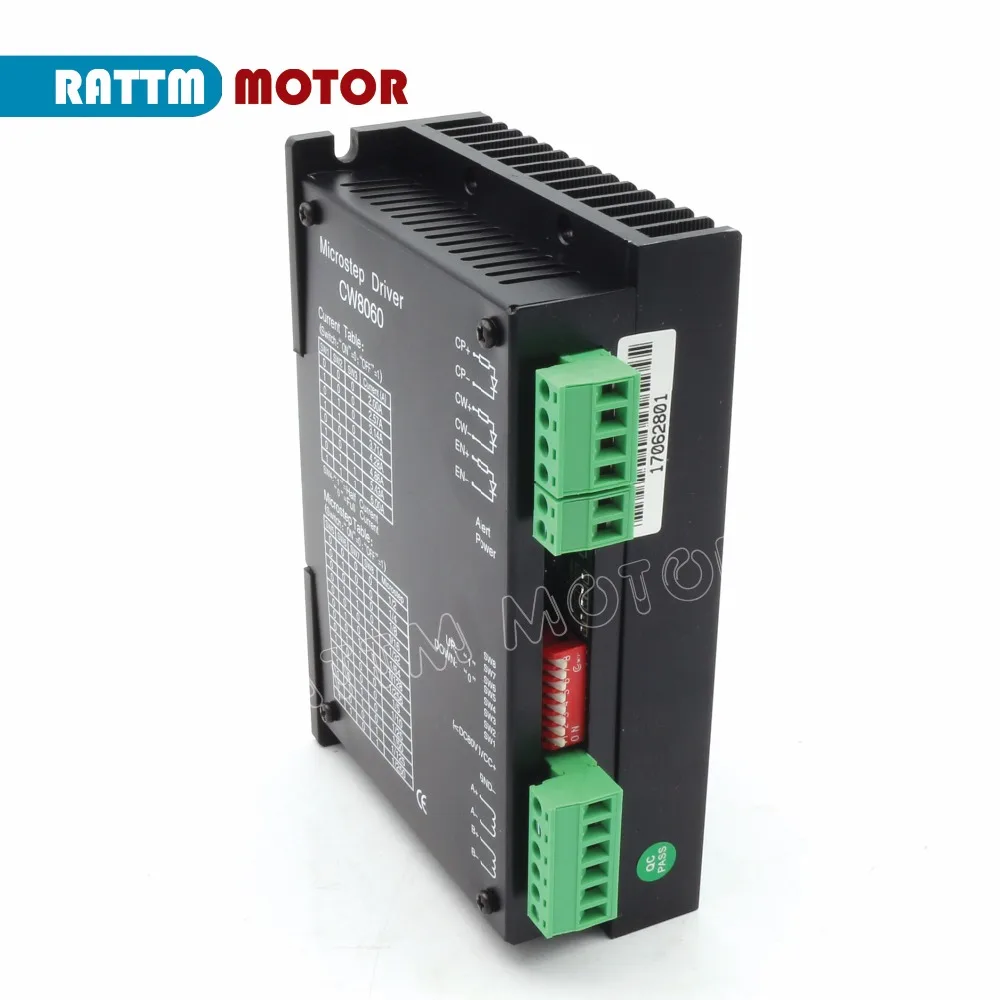

Интерфейс см.; Правильное изображение
Выбор переключателя:("ON = 0,OFF = 1")
1. Микрошаговый выбор:
SW5
0
0
0
0
0
0
0
0
1
1
1
1
1
1
SW6
0
1
0
1
0
1
0
1
0
1
0
1
0
1
SW7
0
0
1
1
0
0
1
1
0
0
1
1
0
0
SW8
0
0
0
0
1
1
1
1
0
0
0
0
1
1
Микро
1/2
1/4
1/8
1/16
1/32
1/64
1/128
1/256
1/5
1/10
1/25
1/50
1/125
1/250
2. Текущий выбор:
SW1
0
1
0
1
0
1
0
1
SW2
0
0
1
1
0
0
1
1
SW3
0
0
0
0
1
1
1
1
Ток (А)
2,00
2,57
3,14
3,71
4,28
4,86
5,43
6,00
3. Полный ток или половина тока выбор:
SW4:0 = полный ток; 1 = половина тока
4. Выбор пульса:
Обычно настройка по умолчанию является одним импульсом.
