4-осевой высококачественный комплект шагового контроллера с ЧПУ 80 В постоянного тока6 А256 микрошаг для фрезерной станки с ЧПУ и 5-осевой интерфейсной платы с мотором RATTM
Rattm Motor Store - Надежность 96.5%
Более 2340 подписчиков, дата открытия магазина 29.05.2011
- Положительные оценки: 98% (145)
- Соответствие описанию: 98%
- Отвечает на сообщения: 96%
- Скорость отправки: 94%
Последнее обновление: 01.03.2022
Посылка включает в себя:
4 x CW8060 Драйвер шагового двигателя 1 х 5 осевая Интерфейс коммутационная плата V5 типа 1 х параллельный кабель USB кабель (1 шт.); Руководство пользователя на английском языке будет отправлено по электронной почте
1. 5 осевая секционная плата
В большинстве случаев можно подключить драйвер 5 шт. и управлять двигателем 5 шт. одновременно Это 4-проводных концевой выключатель на него, чтобы обеспечить нашей безопасности движения Это с релейным портом для сжатия шпинделя с ЧПУ Рабочее напряжение 5VDC и поддержка с программным обеспечением MACH3,EMC2,KCAM4 Размеры: 9x5.7cm

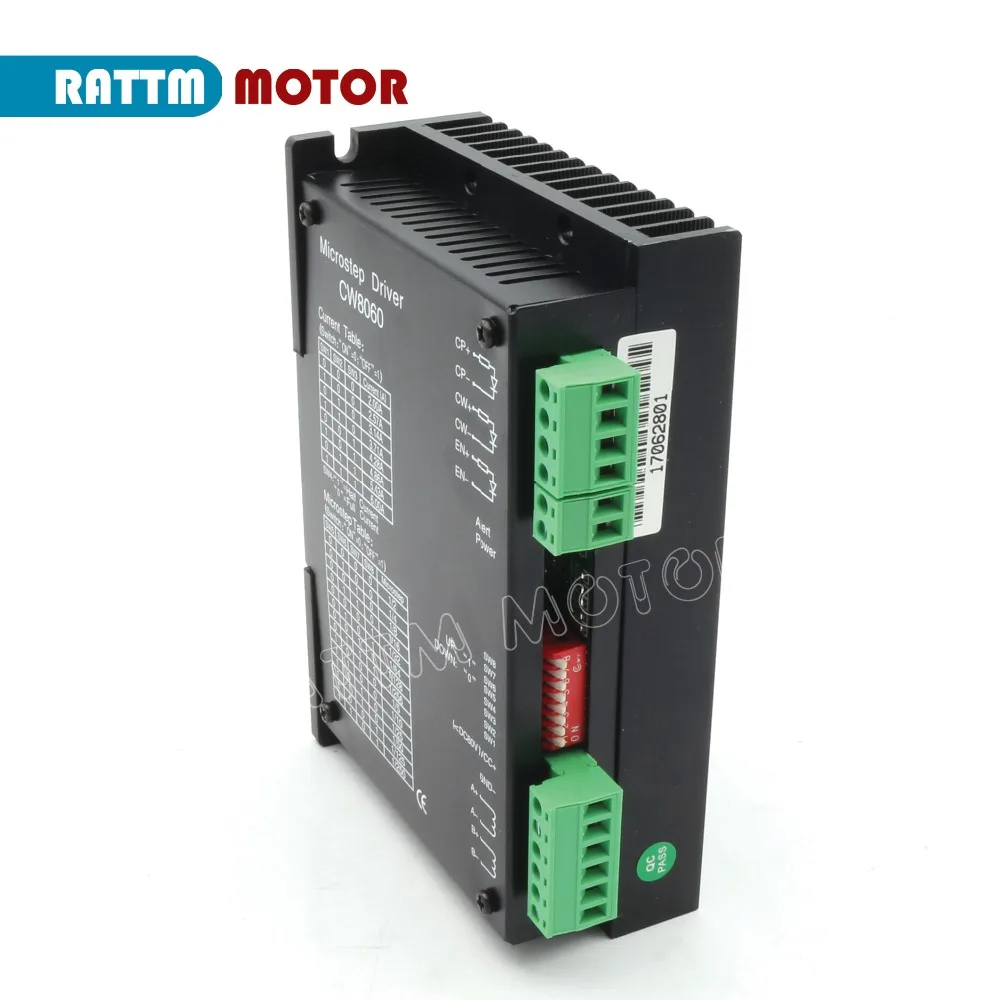

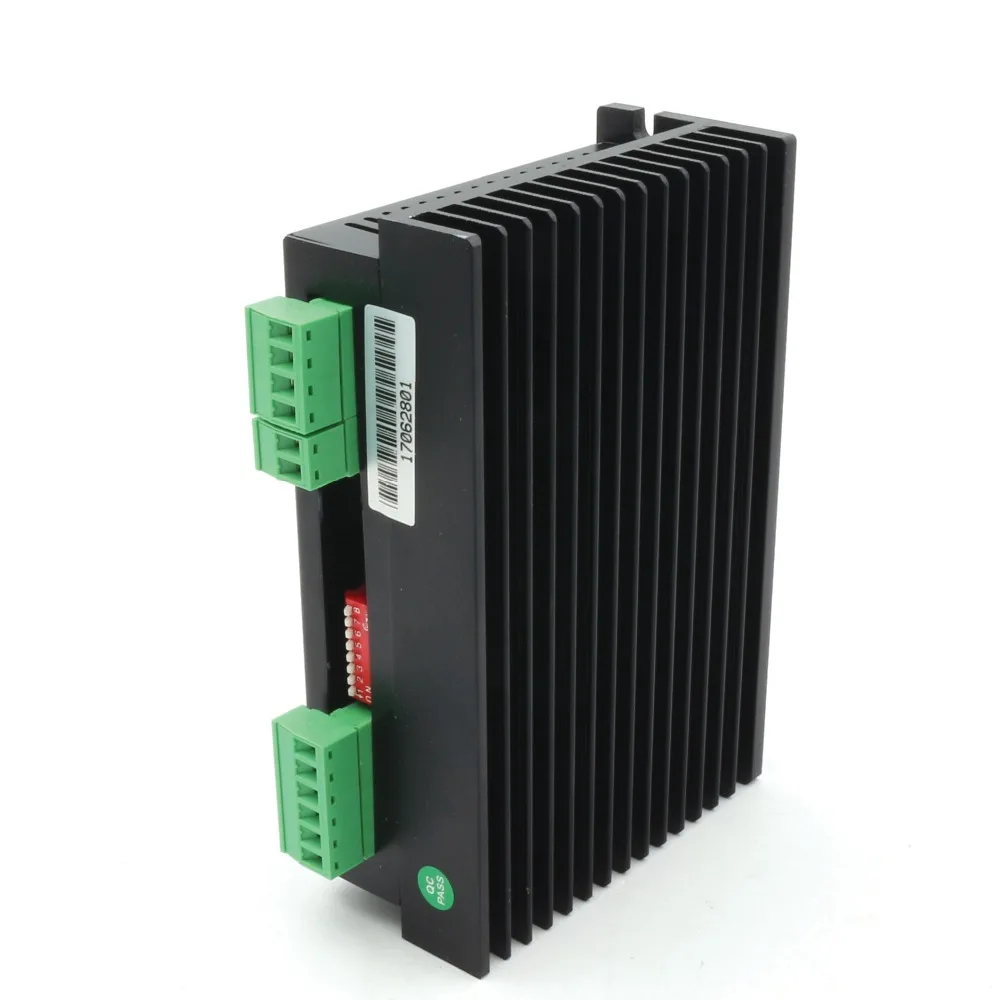

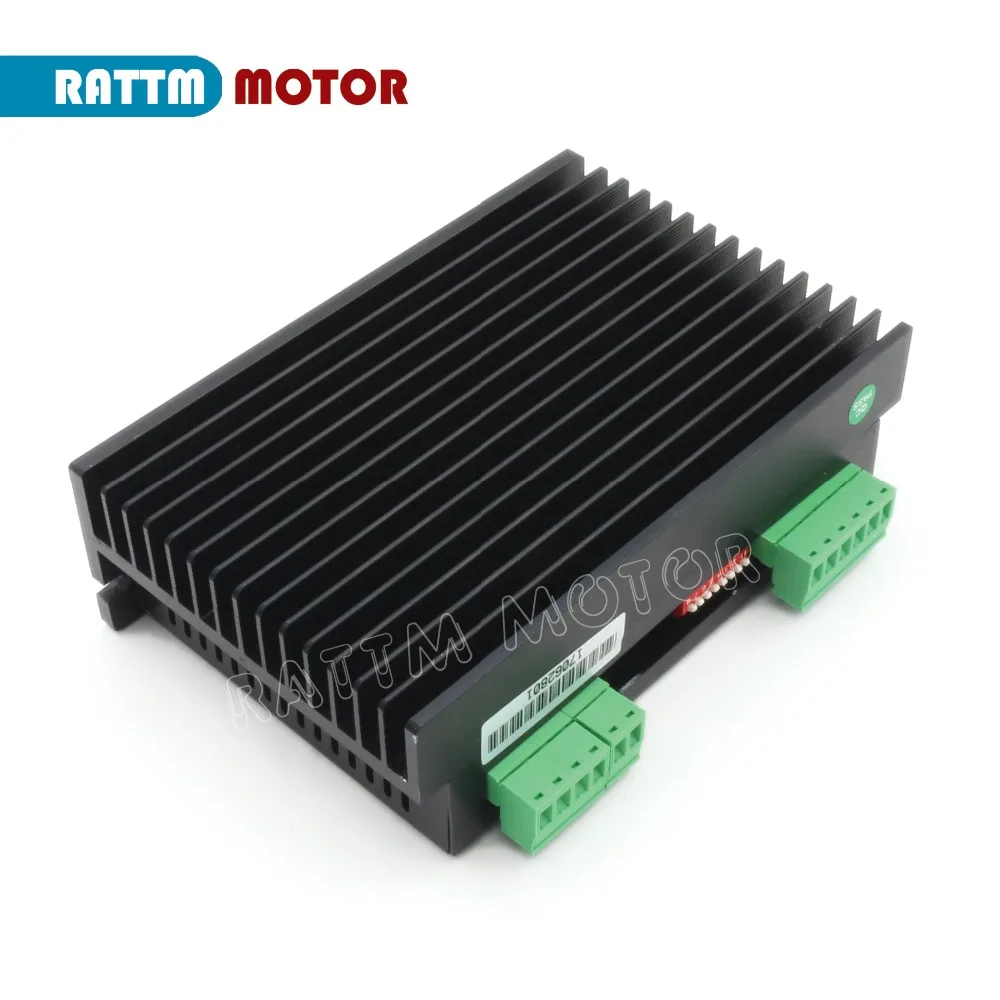

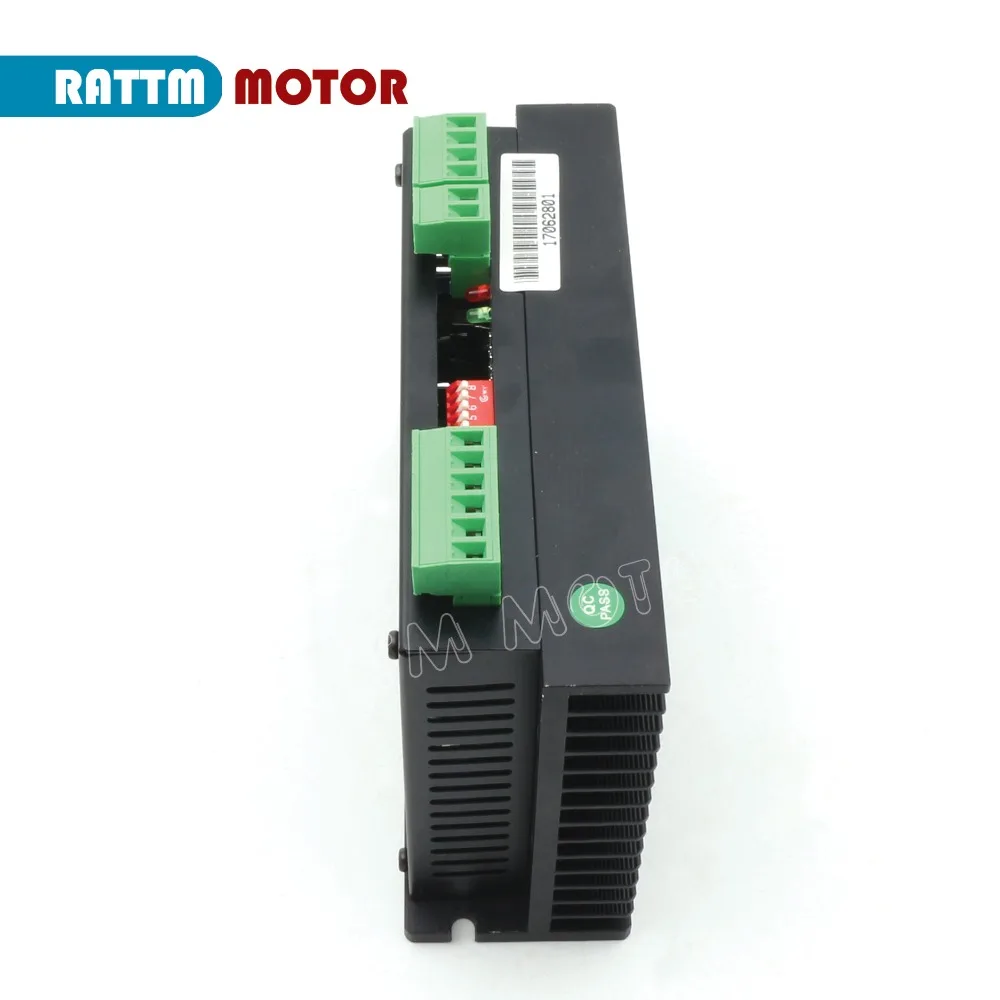

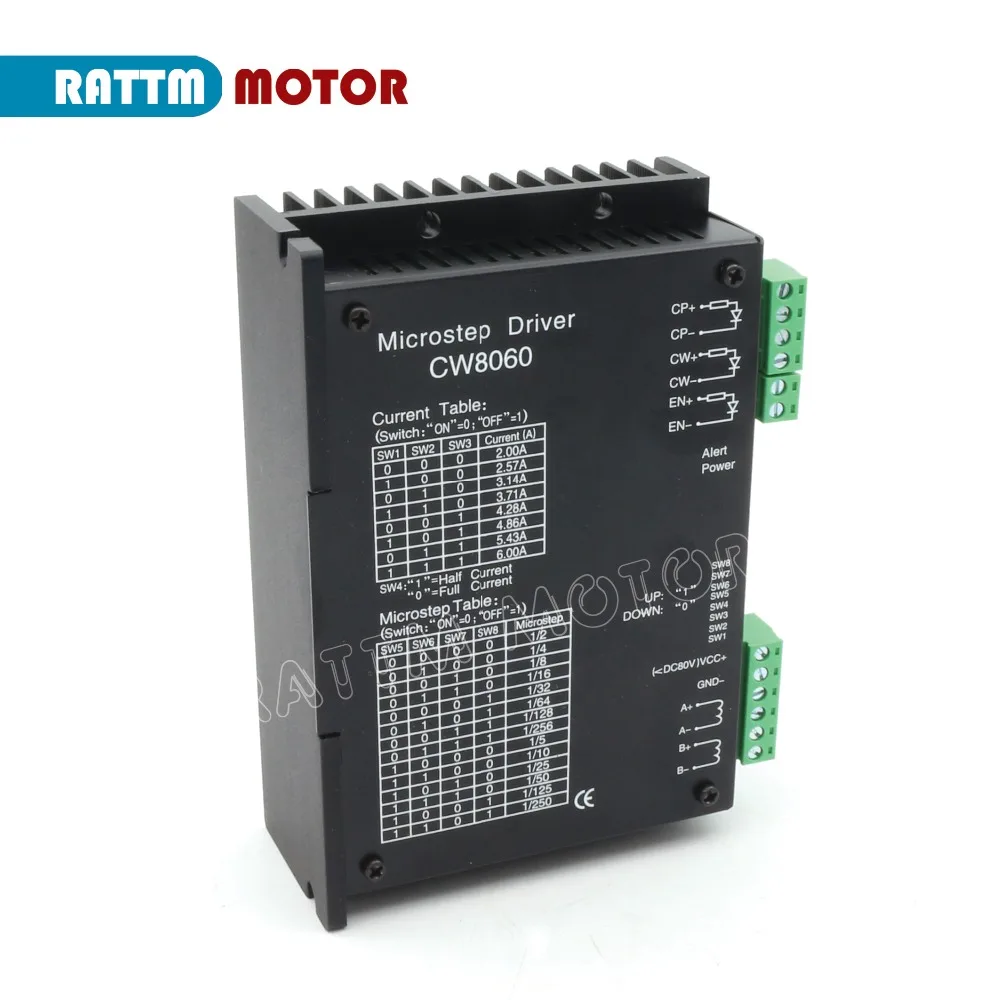

2. CW8060 драйверХарактеристики:
1. Входная мощность постоянного тока Тип: 24 В ~ 80 в
2. Выходной ток: 2 ~ 6A
3. Mircostepping: 1(1.8deg),1/2,1/4,1/8,1/16,1/32,1/64,1/128,1/256;
1/5,1/10,1/25,1/50,1/125,1/250
4. Форма защиты: защита от перегрева, автоматическая блокировка половины тока, защита от ошибок
5. Максимальная частота пульса составляет 100 кГц;
6. Размеры: 147 мм x 97 мм x 30 мм;
7. Вес:<500 г.
8. Рабочая среда: температура-15 ~ 40 градусов влажности <90%.
9. Подходит для NEMA17-34 двух и четырех фазных шаговых двигателей, ток которых меньше 6А.

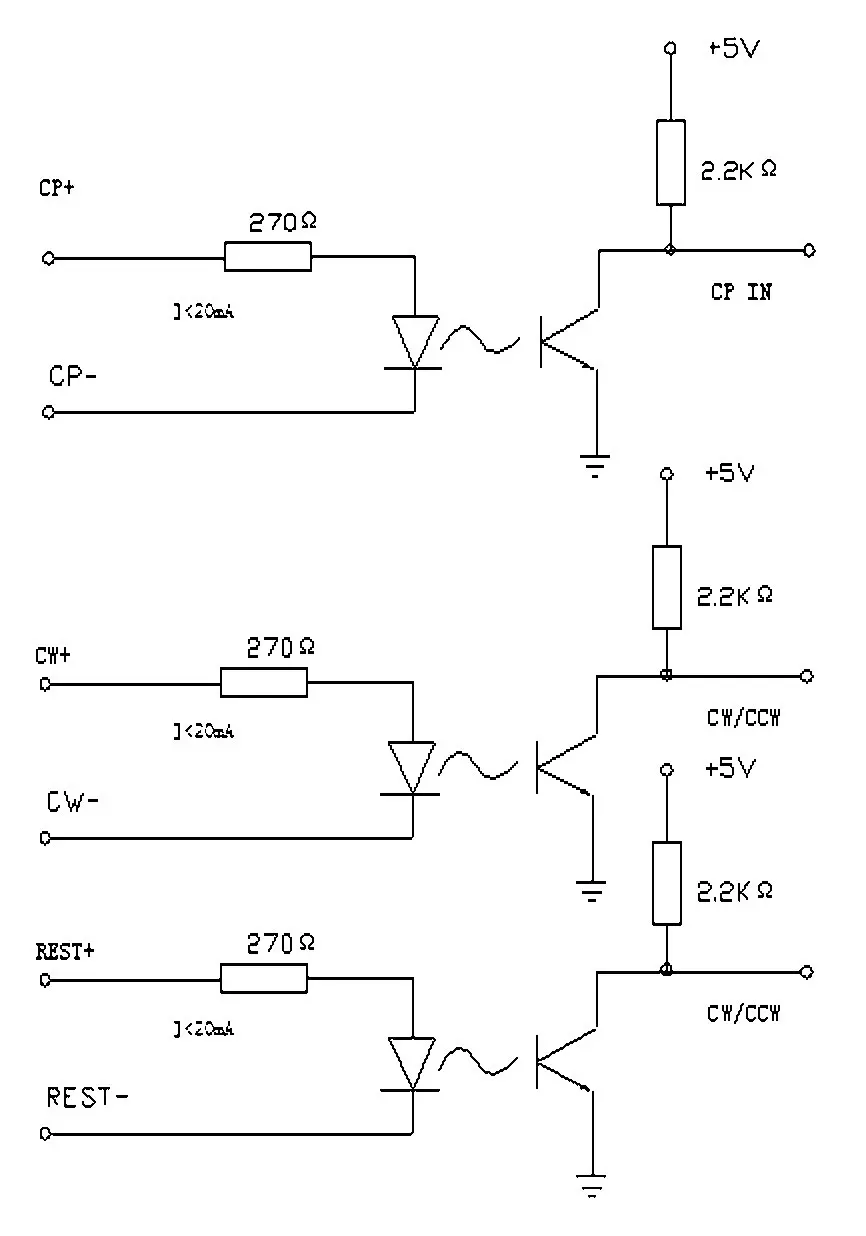

Порты ввода/вывода:
1. VCC +: постоянный ток питания положительного полюса;
Обратите внимание: Должна быть защищена от превышения 80 в.
Чтобы не повредить модуль
2. GND: Катод питания постоянного тока;
3. A +, A-: шаговый двигатель с одной обмоткой;
4. B +, B-: шаговый двигатель с другой обмоткой;
5. CP +, CP-: шаговый импульсный вход + 5 В (эффективная кромка, длительность подъема> 10US);
6. CW +, CW-: Входное направление двигателя, уровень напряжения отключен, высокий в направлении, низкий обратный;
7. Отдых +, отдых-: без двигателя.
Интерфейс см;Нужную картинку
Переключатель на выбор:("ON = 0,OFF = 1")
1. Микрошаговый на выбор:
SW5
0
0
0
0
0
0
0
0
1
1
1
1
1
1
SW6
0
1
0
1
0
1
0
1
0
1
0
1
0
1
SW7
0
0
1
1
0
0
1
1
0
0
1
1
0
0
SW8
0
0
0
0
1
1
1
1
0
0
0
0
1
1
Микро
1/2
1/4
1/8
1/16
1/32
1/64
1/128
1/256
1/5
1/10
1/25
1/50
1/125
1/250
2. В настоящее время выбора:
SW1
0
1
0
1
0
1
0
1
SW2
0
0
1
1
0
0
1
1
SW3
0
0
0
0
1
1
1
1
Ток (А)
2,00
2,57
3,14
3,71
4,28
4,86
5,43
6,00
3. Полный ток или половина тока на выбор:
SW4:0 = полный ток; 1 = половина тока

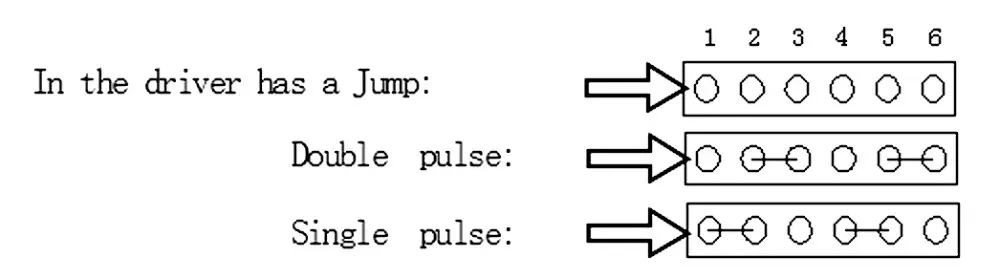

4. Импульсный выбор:
Обычно настройка по умолчанию является одним импульсом.
Доставка Пожалуйста, откройте посылка и проверьте, есть ли какие-либо повреждения перед подпиской, если есть некоторые повреждения, пожалуйста, не подписывайте и немедленно свяжитесь с нами Мы осуществляем доставку по всему миру, При покупке 1-2 шт. мы обычно отправляем авиапочтой Гонконга, которая занимает 10-15 рабочих дней. Некоторые области могут быть позже из-за разницы почтовой службы в различных областях, если выше 3 шт мы можем отправить DHL/UPS/EMS, которые должны подтвердить нами Все товары будут отправлены в течение 1-3 рабочих дней после получения оплаты
Оплата
Мы принимаем кредитную карту, банковский перевод, western union,Moneygram и т. Д. Оплата должна быть произведена в течение 48 часов с момента окончания аукциона Импортные пошлины, налоги и сборы не включены в цену товара или стоимость доставки. Эти расходы оплачивает покупатель.
Проблемы и отзывы
Пожалуйста, дайте нам возможность решить любую проблему, когда у вас есть, мы заботимся о вашей проблеме, и мы постараемся сделать все возможное, чтобы решить ее. В настоящее время мы являемся новым членом ebay и должны понимать обе стороны Пожалуйста, напишите нам, прежде чем оставить отрицательный отзывы
Возврат
Когда у вас есть посылка, и вы не удовлетворены товаром, или это другая проблема, как сломанная, пожалуйста, сообщите нам подробную причину и Предоставьте фотографии По любой причине требуется возмещение средств. Товар должен быть в оригинальном состоянии и не иметь повреждений. Покупатель несет ответственность за все расходы по доставке
Пожалуйста, свяжитесь с нами
Добро пожаловать по всему миру, задавайте вопросы и задавайте вопросы. Мы постараемся сделать все возможное, чтобы получить отзывы по электронной почте клиента в течение 1-2 рабочих дней. Если нет, пожалуйста, проверьте почтовый ящик снова Удовлетворение потребностей клиентов очень важно для нас.
-
Breakout board5 axis
-
Driver current4.5A
-
Driver input voltage20-50VDC
-
Driver microstep256 microstep
-
is_customizedYes
-
Name4 Axis CNC kit
-
Place of OriginJiangsu, China (Mainland)
-
Вес логистики3.45
-
Каждая упаковка1
-
Минимальная единица измерения100000017
-
Название брендаRATTMMOTOR
-
Номер моделиCW8060
-
ПитаниеDC
-
Продано Вsell_by_piece
-
Размер логистики - высота (см)17
-
Размер логистики - длина (см)29
-
Размер логистики - ширина (см)19
-
Тип двигателяШаговый двигатель
