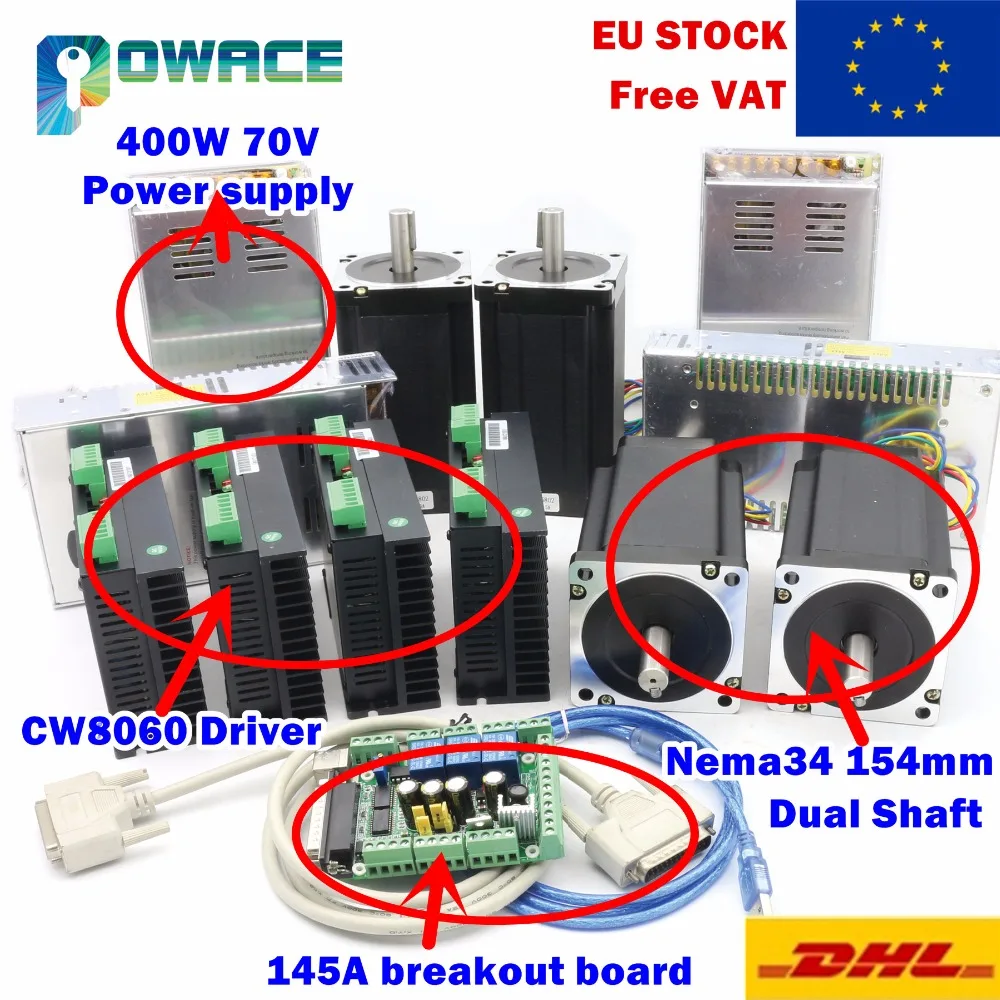

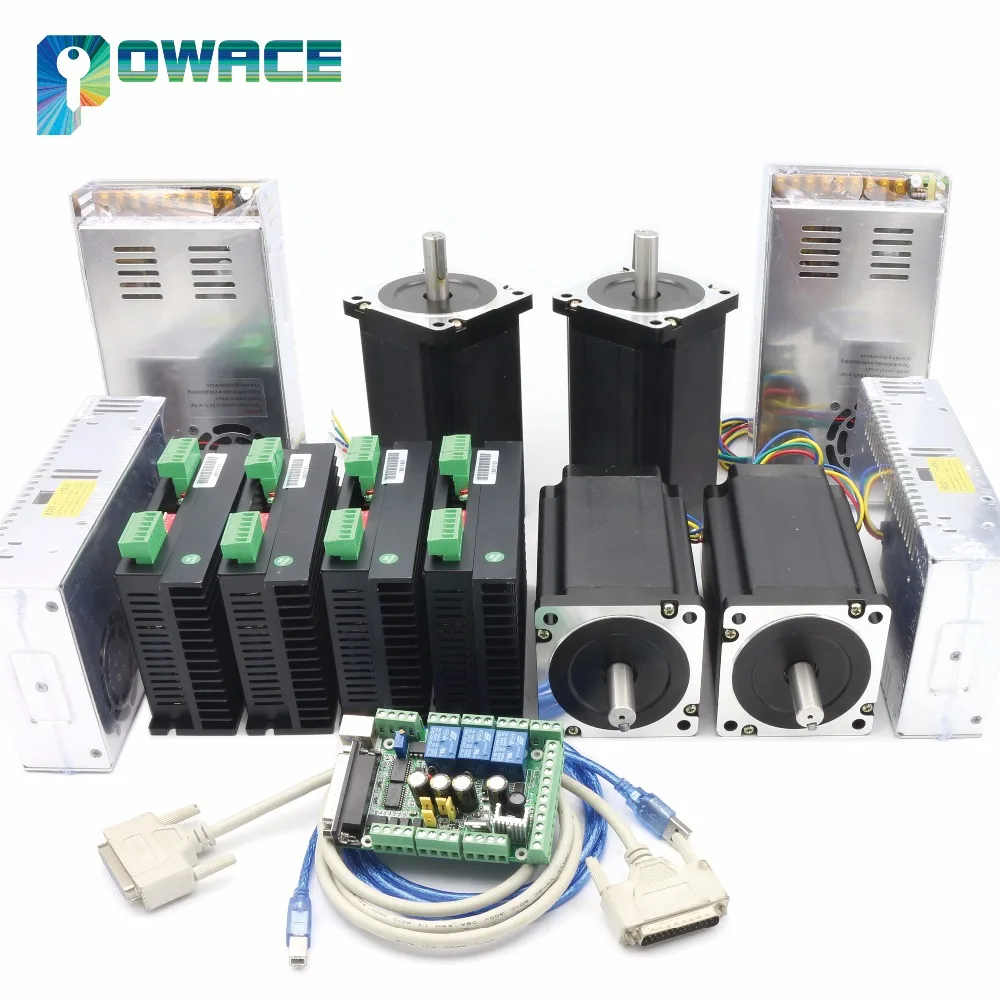

Доставка ЕС 4 оси Nema34 154 мм CNC шаговый двигатель (двойной вал) 5.0A 1600oz-in и драйвер 6A 80VDC 256 микрошаг и источник питания
POWACE MACHINERY Store - Надежность 98.5%
Более 786 подписчиков, дата открытия магазина 07.08.2014
- Положительные оценки: 100% (15)
- Соответствие описанию: 98%
- Отвечает на сообщения: 98%
- Скорость отправки: 98%
Последнее обновление: 06.04.2022

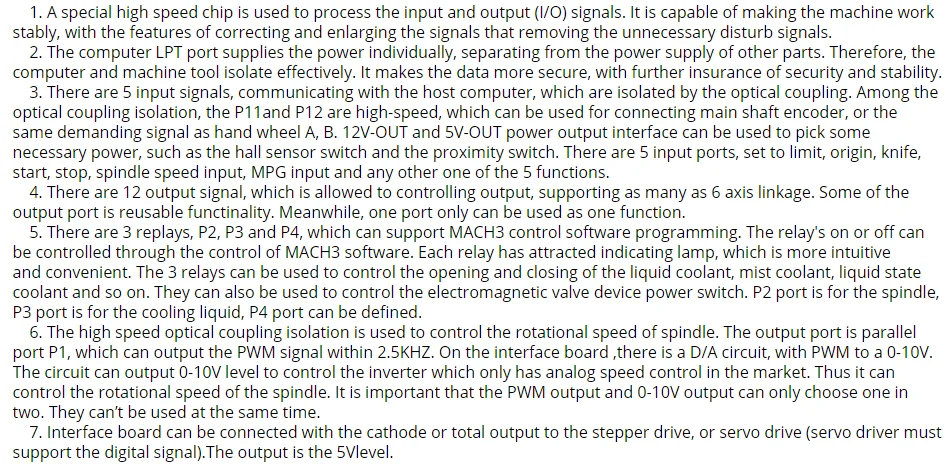

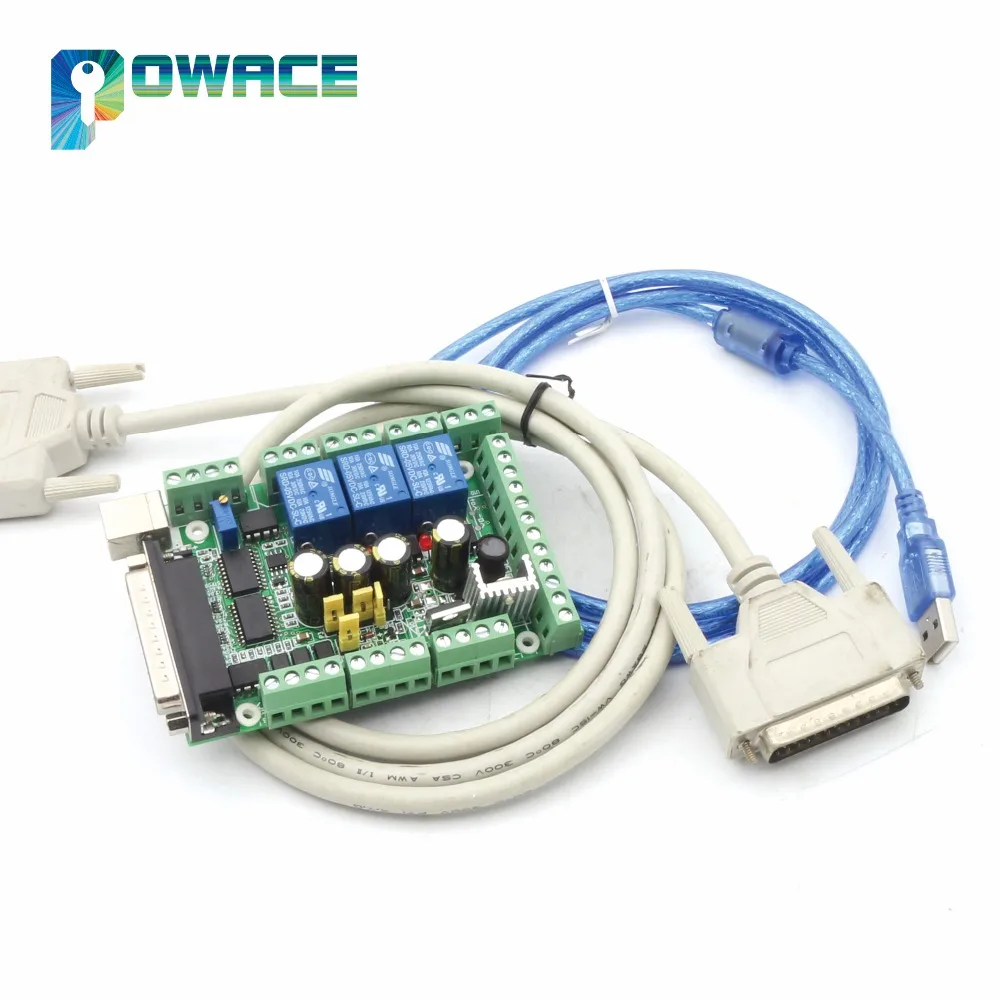

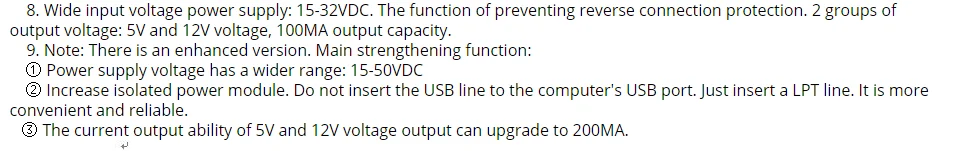

1. Плата управления MACH3 (V2.1)
Особенности:

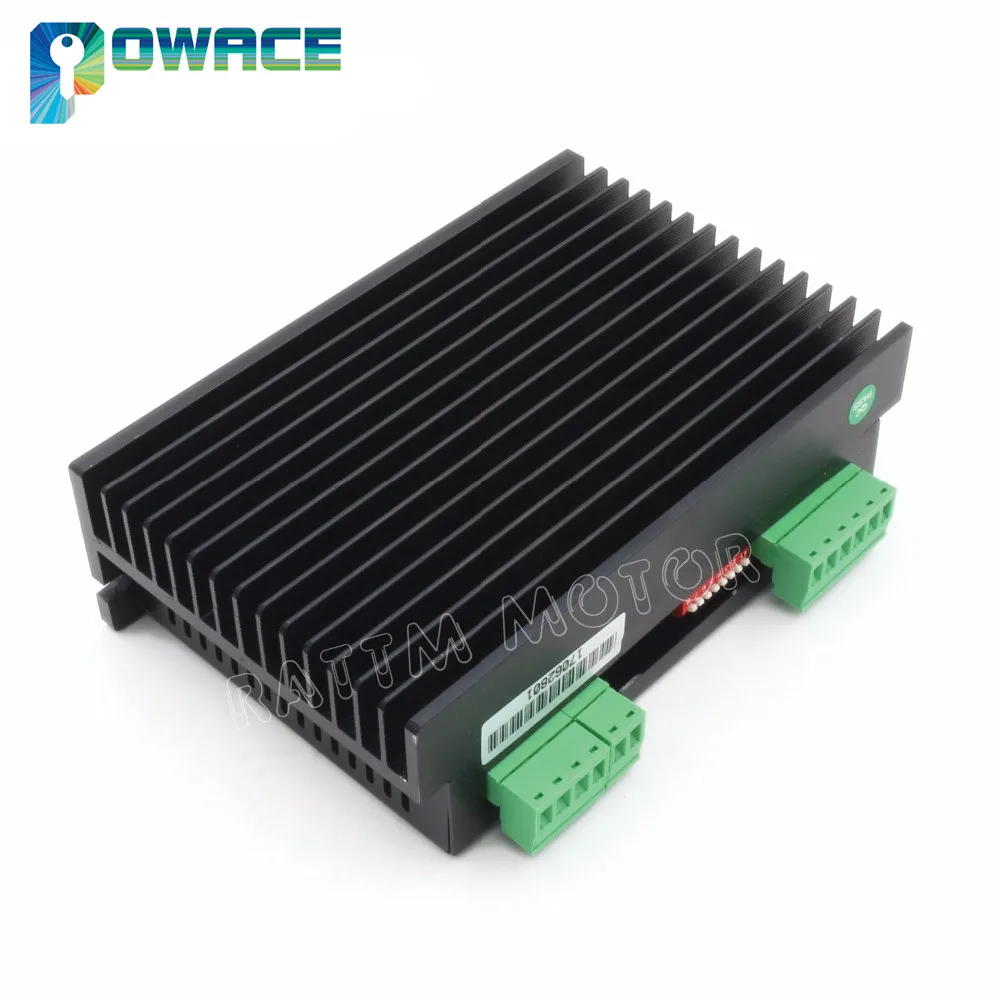

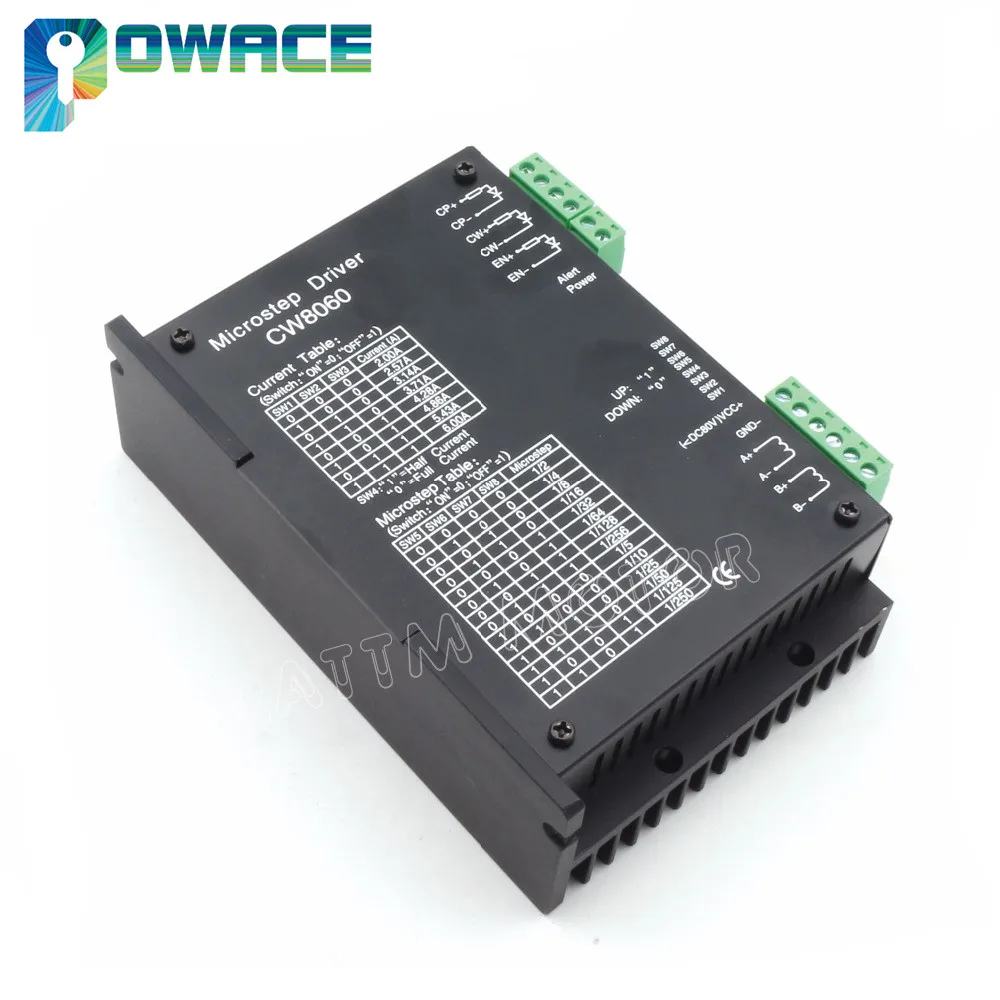

2. CW8060 высокий Драйвер шагового двигателя
Характеристики:1. Входная мощность постоянного тока Тип: 24 В ~ 80 в
2. Выходной ток: 2 ~ 6A
3.Mircostepping:1(1.8deg),1/2,1/4,1/8,1/16,1/32,1/64,1/128,1/256;
1/5,1/10,1/25,1/50,1/125,1/250

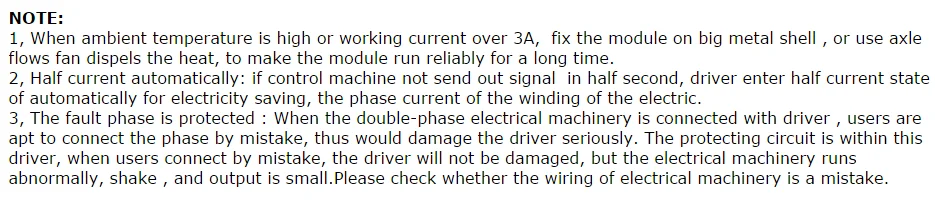

4. Форма защиты: защита от перегрева, автоматическая блокировка половины тока, защита от ошибок
5. Максимальная частота пульса составляет 100 кГц.
6. Размеры: 147 мм x 97 мм x 30 мм
7. Рабочая среда: температура-15 ~ 40 градусов влажности <90%.
Порты ввода/вывода:
1.VCC +: постоянный ток мощность положительного полюса
Примечание: Должна быть защищена от превышения 80 В,
Чтобы не повредить модуль
2.GND: Катод питания постоянного тока
3.A +, A-: шаговый двигатель с одной обмоткой
4.B +, B-: шаговый двигатель с другой обмоткой
5.CP +,CP -: шаговый импульсный вход + 5 В (эффективный восходящий край, длительность роста> 10US)
6.CW +,CW-: Входное направление шагового двигателя, уровень напряжения тронут, высокое к, низкое обратное
7. Отдых +, отдых-: без двигателя
Интерфейс см.Правильное изображение
Выбор переключателя:("ON = 0,OFF = 1")
(1) микрошаговый выбор:
SW5
0
0
0
0
0
0
0
0
1
1
1
1
1
1
SW6
0
1
0
1
0
1
0
1
0
1
0
1
0
1
SW7
0
0
1
1
0
0
1
1
0
0
1
1
0
0
SW8
0
0
0
0
1
1
1
1
0
0
0
0
1
1
Микро
1/2
1/4
1/8
1/16
1/32
1/64
1/128
1/256
1/5
1/10
1/25
1/50
1/125
1/250
(2)Текущий выбор:
SW1
0
1
0
1
0
1
0
1
SW2
0
0
1
1
0
0
1
1
SW3
0
0
0
0
1
1
1
1
Ток (А)
2,00
2,57
3,14
3,71
4,28
4,86
5,43
6,00
(3)Полный ток или половина тока на выбор:
SW4:0 = полный ток; 1 = половина тока
(4)Выбор пульса:
Обычно настройка по умолчанию является одним импульсом.
3. Шаговый двигатель

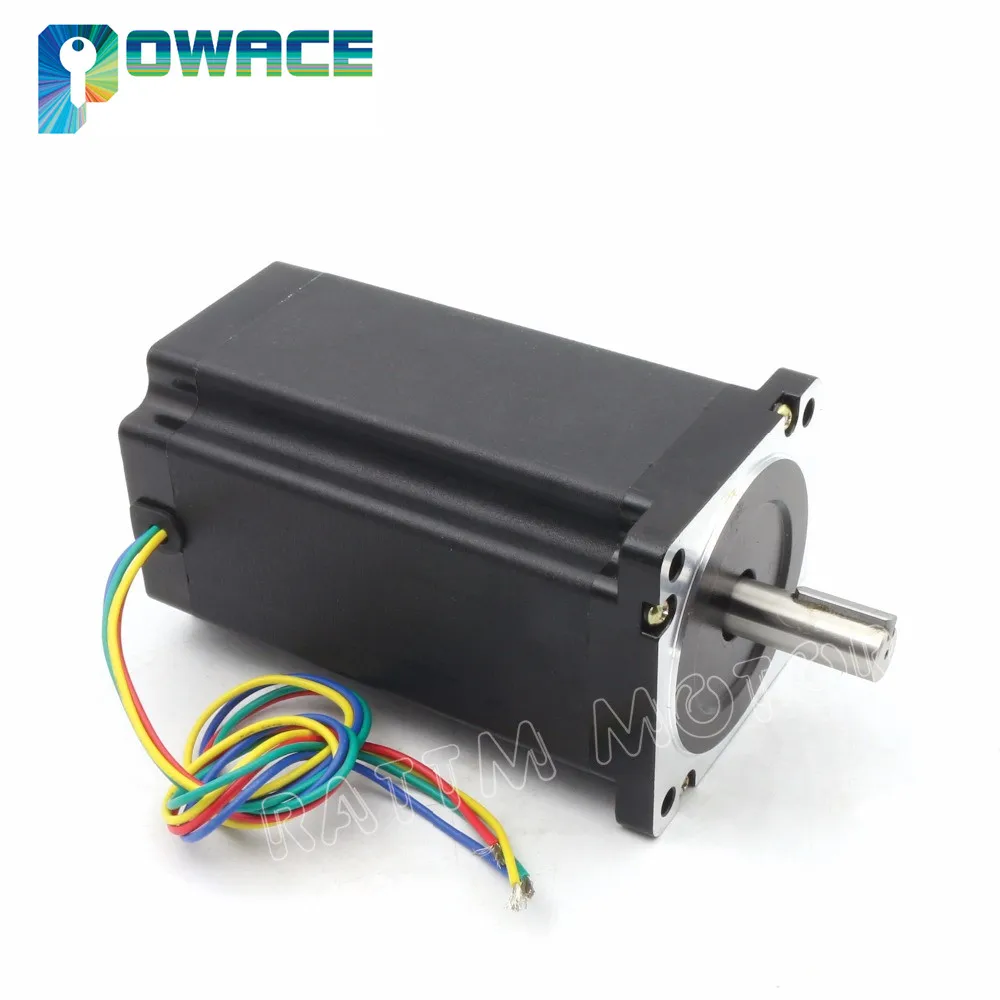

Высокое качество NEMA34 шаговый двигатель:

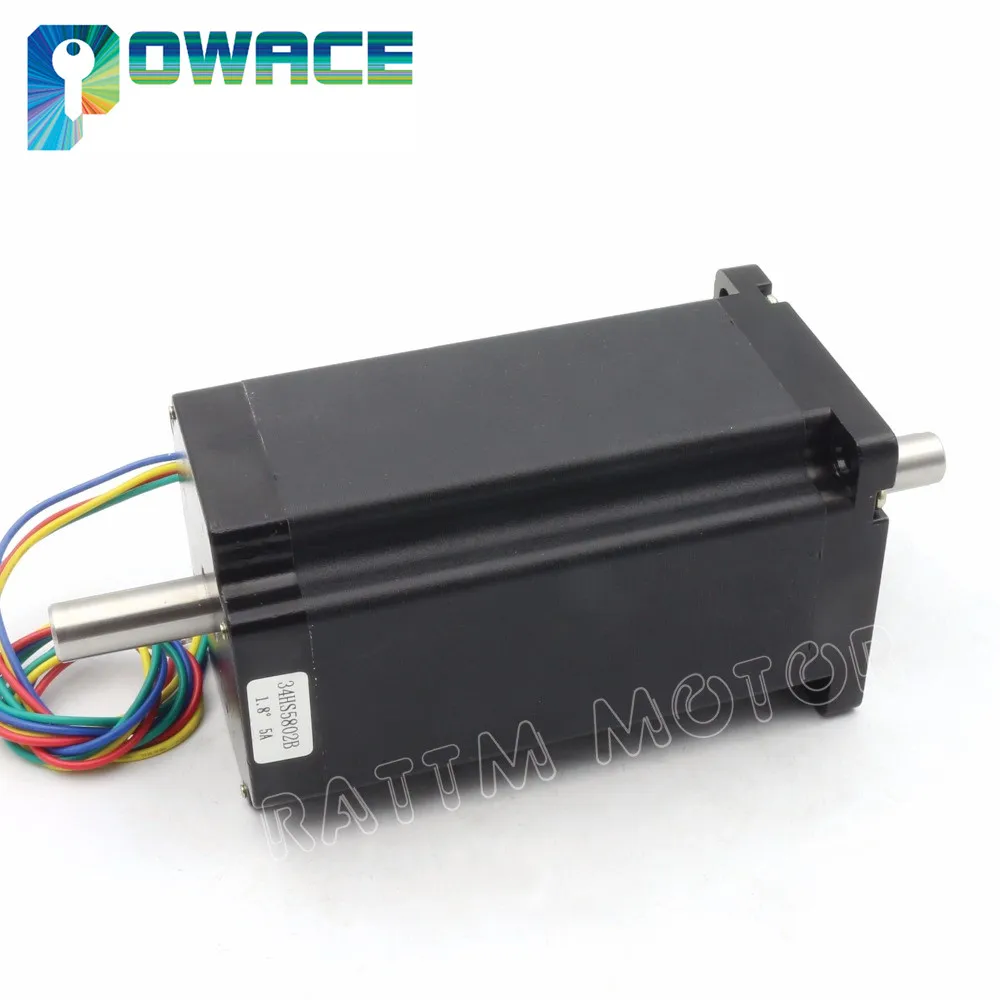

Техническое описание (34HS5802B,5A,1600 oz-in или 12kg.cm удерживающий крутящий момент, диаметр переднего вала 14 мм, 37 мм длина вала с кейсом; Диаметр заднего вала is14 мм, 37 ДлинаВалС круглым):
Рисунок:
Проводка:
Красный: A +
Зеленый: A-
Желтый: B +
Синий: B-
-
Current6A,256 microstep
-
Driver NameCW8060
-
Motor nameNEMA34 stepper motor 154mm
-
Power supply400W 70V
-
Size86x86x154mm (Dual shaft)
-
Вес логистики31.000
-
Каждая упаковка1
-
Крутящий Момент1600oz-in/ 1200Ncm
-
Минимальная единица измерения100000015
-
Название брендаPOWACE
-
Номер модели34HS5802B/ CW8060
-
Продано Вsell_by_piece
-
Размер логистики - высота (см)40
-
Размер логистики - длина (см)40
-
Размер логистики - ширина (см)30
-
СертификацияОбязательный сертификат КНР
-
ТипHYBRID
-
Ток / Фаза5A
-
Угол Шага (градусы)1.8
-
Фаза2
